02技術標04-安防監控監理方案(細則)

1、某某信息系統工程監理方案安防監控系統監理方案某某2005年10月14日1 GB10408.12 GB10408.23 GB10408.34 GB10408.45 GB10408.56 GB10408.67 GB10408.78 GB/T10408.89 GB1520910 GB1266311 GB5019812 GB1520713 GB/T1667714 GB50348 -200415 GB10408.1入侵探測器通用技術條件16 GB12663防盜報警控制器通用技術條件17 GB50198«民用閉路監視電視系統工程技術規范、監理工程概況1-工程名稱：某某信息系統工程一一安防監控系統

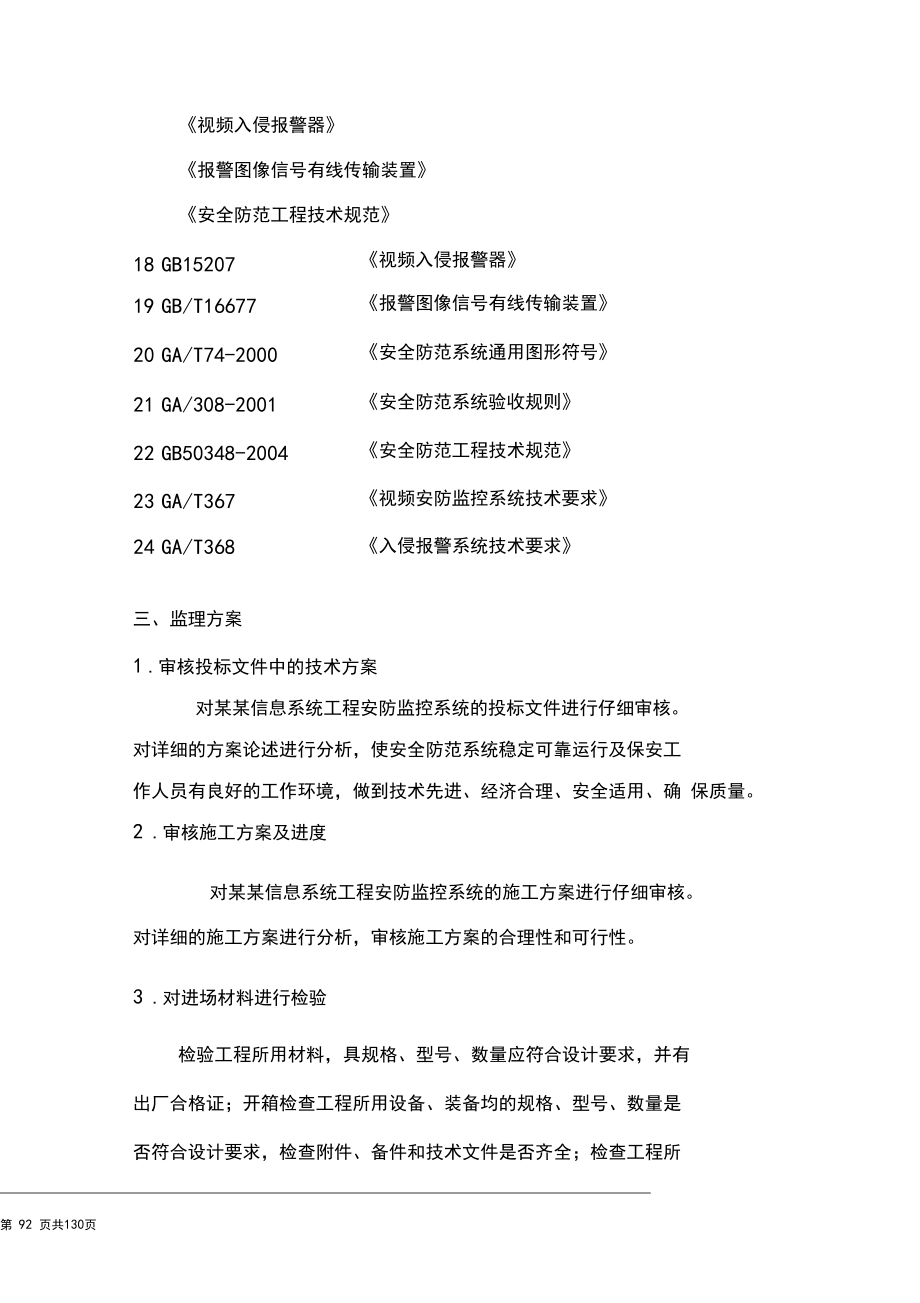

2、2、工程地點：3、建設單位：4、設計單位：5、承建單位：6、監理單位：某某、監理計劃編制依據入侵探測器通用技術條件超聲波入侵探測器微波入侵探測器主動紅外入侵探測器被動紅外入侵探測器微波和被動紅外復合入侵探測器超聲波和被動紅外復合入侵探測器振動入侵探測器磁開關入侵探測器防盜報警控制器通用技術條件«民用閉路監視電視系統工程技術規范視頻入侵報警器報警圖像信號有線傳輸裝置安全防范工程技術規范18GB15207視頻入侵報警器19GB/T16677報警圖像信號有線傳輸裝置20GA/T74-2000安全防范系統通用圖形符號21GA/308-2001安全防范系統驗收規則22GB50348-2004安

3、全防范工程技術規范23GA/T367視頻安防監控系統技術要求24GA/T368入侵報警系統技術要求三、監理方案1 .審核投標文件中的技術方案對某某信息系統工程安防監控系統的投標文件進行仔細審核。 對詳細的方案論述進行分析，使安全防范系統穩定可靠運行及保安工 作人員有良好的工作環境，做到技術先進、經濟合理、安全適用、確 保質量。2 .審核施工方案及進度對某某信息系統工程安防監控系統的施工方案進行仔細審核。對詳細的施工方案進行分析，審核施工方案的合理性和可行性。3 .對進場材料進行檢驗檢驗工程所用材料，具規格、型號、數量應符合設計要求，并有 出廠合格證；開箱檢查工程所用設備、裝備均的規格、型號、數

4、量是 否符合設計要求，檢查附件、備件和技術文件是否齊全；檢查工程所 用材料、設備、裝置的儲存環境和方法及裝卸搬運方式是否符合產品 說明書的規定，安裝位置和安裝方式是否符合設計規定或產品說明書的要求；所有隱蔽工程必須有現場施工記錄或相應資料 ，并由建設單 位代表簽字。4 .對施工過程進行監理審核安全防范系統的施工方案和施工計劃，檢驗并確定所選擇和 購買的設備和材料是否為原裝正品， 檢查監督系統施工的規范性，檢 查設備的物理安裝情況，檢查隱蔽工程的施工質量，檢查各種線纜的 匯聚設計和施工，設計變更時是否有設計單位的變更通知或簽證， 施 工單位是否做出施工組織設計。5 .施工完畢后對相關參數進行測試

5、周界防越報警裝置系統監理方案(1)系統功能對封閉式管理的區域周界設置防越探測裝置， 并與安全監控中心 聯網使用，采用電子地圖，配置聲光提示，及時發現非法越界者并能 及時顯示報警路段和報警時間，自動記錄與保存報警時間。有需要的 小區，還可增設閉路電視實時監控，與周界防越系統聯動。(2)系統構成系統由安裝在設防周界上的探測器(或傳感線纜)、報警接收/ 通信主機及傳輸電纜組成。報警接收/通信主機安裝在物業管理中心。接收探測器報警信號，顯示發生警情的路段、時間，對周界進行分區布撤防。圖4.3為周界防越報警裝置框圖。探測器報警接收/通信主機至安全監控中心（3）系統設備基本要求1）系統設備的安全性要求如下

6、:裝置設備應符合相關產品標準的安全性規定;裝置設備任何部分的機械結構應有足夠的強度，并能防止由于 結構不穩定、移動、突出物和銳邊造成對人員的損傷;探測器和傳感線纜應具有防水、防塵、防震、防拆功能2）系統設備的可靠性系統平均無故障工作時間（MTBF）不應小于5000小時；發生入侵時，在安全監控中心接到報警時間 <10;安全監控中心以聲光顯示故障狀態。3）系統設備環境的適應性報警裝置所使用的設備應符合GB/T15211報警系統環境試驗的要求；安裝在室內環境中的報警裝置的工作溫度為一5c50C,相對濕度小于90%。安裝在室外環境（含陽臺上）的報警裝置的工作溫度為25 C55 c ,相對濕度小于

7、100% ;報警裝置應根據環境的電磁波及聲、振動等干擾源的測量情況，選用符合要求的設備；報警裝置的電磁兼容性應符合 GA/T368入侵報警系統技術要 求的要求；報警裝置的電源裝置應符合 GB/T15408報警系統電源裝置、 測試方法和性能規范的規定。4)系統設備連接線纜應滿足室外遠距離傳輸?shù)沫h(huán)境和技術性能要 求。(4)系統設備的安裝要求探測區底座和支架應固定牢靠；傳感線纜的固定構架應牢靠；導線的外接部分不得外露，并留有適當余量；系統應做接地保護；報警裝置安裝前，建筑工程應完成預埋管、預留件等工作，并 通過驗收合格；各類設備產品應進行進場驗收，查驗出廠合格證、產地證、產 品技術資料，對于實行許可

8、證和安全認證的產品，應有產品許可證和 安全認證標志。外觀檢查應有銘牌、附件齊全、電氣接線端子完好， 表面無缺損，涂層完整。(5)系統檢測檢查系統組成部分，如探測器(傳感線纜)、接警主機等設備,保證正常工作；檢查系統布、撤防、報警功能；對與閉路電視系統聯動的檢查聯動功能。閉路電視監控系統(1)系統功能在區域的主要出入口、主要通道、停車場、電梯轎廂及公建的重要部位安裝攝像機進行監控，安全監控中心自動 /手動切換系統圖像， 對攝像機云臺及鏡頭進行控制，并對重要部位進行長時間錄像。 在需 要時，系統可與周界防越等保安系統聯動。(2)系統構成系統由攝像、傳輸、監視及控制等四個主要部分組成。當需要記錄監視

9、目標的圖像時，應設置錄像裝置。在監視目標的同時，當需要 監聽聲音時，可配置聲音傳輸，監聽和記錄系統。圖4.4為閉路電視監控系統框圖。(3)系統設備基本要求1)系統報警裝置的安全性要求如下：裝置設備應符合相關產品標準的安全性規定；裝置設備任何部分的機械結構應有足夠的強度，并能防止由于結構不穩定、移動、突出物和銳邊造成對人員的損傷；報警裝置應有防觸電保護。2）系統報警裝置的可靠性系統平均無故障工作時間（MTBF）不應小于5000小時；發生入侵時，在安全監控中心接到報警時間 <10;安全監控中心以聲光顯示故障狀態。3）系統報警裝置的環境適應性報警裝置所使用的設備應符合GB/T15211報警系統

10、環境試驗的要求；安裝在室內環境中的報警裝置的工作溫度為5c50C,相對濕度小于90%。安裝在室外環境（含陽臺上）的報警裝置的工作 溫度為25 C55 C ,相對濕度小于100% ;報警裝置應根據環境的電磁波及聲、振動等干擾源的測量情況，選用符合要求的設備；報警裝置的電磁兼容性應符合 GA/T368入侵報警系統技術要 求的要求；報警裝置的電源裝置應符合 GB/T15408報警系統電源裝置、 測試方法和性能規范的規定。4）系統設備的連接線纜連接線纜應根據現場實際情況，滿足室外遠距離傳輸圖像和控制信號傳輸?shù)囊蟆?4)系統設備安裝要求系統設備的安裝要求應符合：GB50198民用閉路監視電視系統工程技

11、術規范3.13.5的規定(5)系統檢測系統的工程驗收應遵照 GB50198-94民用閉路監視電視系統工 程技術規范 四、質量控制要點1、系統設施的工作環境溫度應符合下列要求：寒冷地區室外工作的設施：40+35 C其它地區室外工作的設施：10+55 C室內工作的設施：5+40C2、系統采用設備和部件的視頻輸入和輸出阻抗以及電纜的特性阻抗均應為75Q,音頻設備的輸入、輸出阻抗應為高阻抗或 600Q;3、圖象質量可按五級損傷制評定，圖象質量不應低于4分，相對應4分圖象質量的信噪比應符合下表的規定(單位：信噪比(dB)指標項目黑白電視系統彩色電視系統隨機信噪比3736單頻干擾4037電源干擾4037脈

12、沖干擾37314、鏡頭的焦距應根據視場大小和鏡頭與監視目標的距離確定，并按下式計算：式中 F 焦距; A象場高;L物距; H視場高。攝取固定監視目標時，可選用定焦距鏡頭；當視距較小而視角較 大時，可選用廣角鏡頭；當視距較大時，可選用望遠鏡頭；當需要改 變監視目標的觀察視角或視角范圍較大時，宜選用變焦距鏡頭。1、攝像機宜安裝在監視目標附近不易受外界損傷的地方，安裝位置 不應影響現場設備運行和人員正?；顒印０惭b的高度，室內宜距 地面2.55m;室外應距地面3.510m,并不得低于3.5m。2、傳輸距離較近，可采用同軸電纜傳輸視頻基帶信號的視頻傳輸方式。當傳輸?shù)暮诎纂?/p>

13、視基帶信號，在 5MHz點的不平坦度大于3dB 時，宜加電纜均衡器；當大于6dB時，應加電纜均衡放大器。當傳輸 的彩色電視基帶信號，在5.5MHz點的不平坦度大于3dB時，宜加電 纜均衡器；當大于6dB時，應加電纜均衡放大器。3、同軸電纜在滿足衰減、屏蔽、彎曲、防潮性能的要求下，宜選用 線徑較細的同軸電纜，光纜的選擇應滿足衰減、帶寬、溫度特性、物 理特性、防潮等要求。4、當電纜與其它線路共溝（隧道）敷設時，其最小間距應符合下表 的規定。第 99 頁共130頁不性最小間距220V交流供電線0.5m通訊電纜0.1m當采用架空電纜與其它線路共桿架設時，其兩線間最小垂直間距 應符合下表的規定；不性最小

14、垂直間距110kV電力線2.5m1kV以下電力線1.5m廣播線1.0m通信線0.6m電纜與電力線平行或交叉敷設時，其間距不得小于0.3m;與通訊線平行或交叉敷設時，其間距不得小于 0.1m。5、監控室的使用面積應根據設備容量確定， 宜為1250 m2；監控室 的地面應光滑、平整、不起塵。門的寬度不應小于 0.9m,高度不應 小于2.1m。6、監控室內的溫度宜為1630C,相對濕度宜為30%75%。7、監控室內的電纜、控制線的敷設宜設置地梢；當屬改建工程或監控室不宜設置地梢時，也可敷設在電纜架梢、電纜走道、墻上梢板內， 或采用活動地板。8、系統的供電電源應采用 220V、50Hz的單相交流電源，

15、并應配置專門的配電箱。當電壓波動超出+5%10%范圍時，應設穩壓電源裝置。穩壓裝置的標稱功率不得小于系統使用功率的1.5倍。9、系統的接地，宜采用一點接地方式。接地母線應采用銅質線。接 地線不得形成封閉回路，不得與強電的電網零線短接或混接； 系統采 用專用接地裝置時，具接地電阻不得大于4Q;采用綜合接地網時，其接地電阻不得大于1Q。10、 防雷接地裝置宜與電氣設備接地裝置和埋地金屬管道相連，當不相連時，兩者間的距離不宜小于 20m。11、 攝像機安裝前應按下列要求進行檢查 ：將攝像機逐個通電進 行檢測和粗調，在攝像機處于正常工作狀態后，方可安裝；檢查云臺的水平、垂直轉動角度，并根據設計要求定準

16、云臺轉動起點方向；檢 查攝像機防護套的雨刷動作；檢查攝像機在防護套內緊固情況； 檢查 攝像機座與支架或云臺的安裝尺寸。12、 從攝像機引出的電纜宜留有1m的余量，不得影響攝像機的轉 動。攝像機的電纜和電源線均應固定，并不得用插頭承受電纜的自重。13、 電纜的敷設應符合下列要求：電纜的彎曲半徑應大于電纜直徑的15倍；電源線宜與信號線、控制線分開敷設；室外設備連接電纜 時，宜從設備的下部進線；電纜長度應逐盤核對，并根據設計圖上各 段線路的長度來選配電纜。宜避免電纜的接續；當電纜接續時應采用 專用接插件。14、 架設架空電纜時，宜將電纜吊線固定在電桿上，再用電纜掛鉤 把電纜卡掛在吊線上；掛鉤的間距宜

17、為 0.50.6m。根據氣候條件，每 一桿檔應留出余兜。墻壁電纜的敷設，沿室外墻面宜采用吊掛方式； 室內墻面宜采用卡子方式。墻壁電纜當沿墻角轉彎時，應在墻角處設 轉角墻擔。電纜卡子的間距在水平路徑上宜為 0.6m;在垂直路徑上 宜為1m。15、 敷設光纜時，其彎曲半徑不應小于光纜外徑的20倍。光纜的牽引端頭應作好技術處理；可采用牽引力自動控制性能的牽引機進行 牽引。牽引力應加于加強芯上，其牽引力不應超過150kg;牽引速度宜為10m/min; 一次牽引的直線長度不宜超過 1km。16、 架空光纜應在桿下設置伸縮余兜，其數量應根據所在冰凌負荷區級別確定，對重負荷區宜每桿設一個；中負荷區23根桿宜

18、設一個；輕負荷區可不設，但中間不得繃緊。光纜余兜的寬度宜為1.522m;深度宜為0.20.25m。17、 引入、引出房屋的電（光）纜，在出入口處應加裝防水罩。向 上引入、引出的電（光）纜，在出入口處還應做滴水彎，其彎度不得 小于電（光）纜的最小彎曲半徑。電（光）纜沿墻上下引入、引出時 應設支持物。電（光）纜應固定（綁扎）在支持物上，支持物的間隔 距離不宜大于1m。18、 所有接地極的接地電阻應進行測量；經測量達不到設計要求時，應在接地極回填土中加入無腐蝕性長效降阻劑；當仍達不到要求時，應經過設計單位的同意，采取更換接地裝置的措施 。19、 系統的工程施工質量應按施工要求進行驗收， 檢查的項目和內容應符合下表的規定。施工質量檢查項目和內容項目內容抽查百分數（）攝像機1、設置位置，視野范圍2、安裝質量3、鏡頭、防護套、支承裝置、云臺安裝質量與緊固情況1015 （10臺以下攝像機
