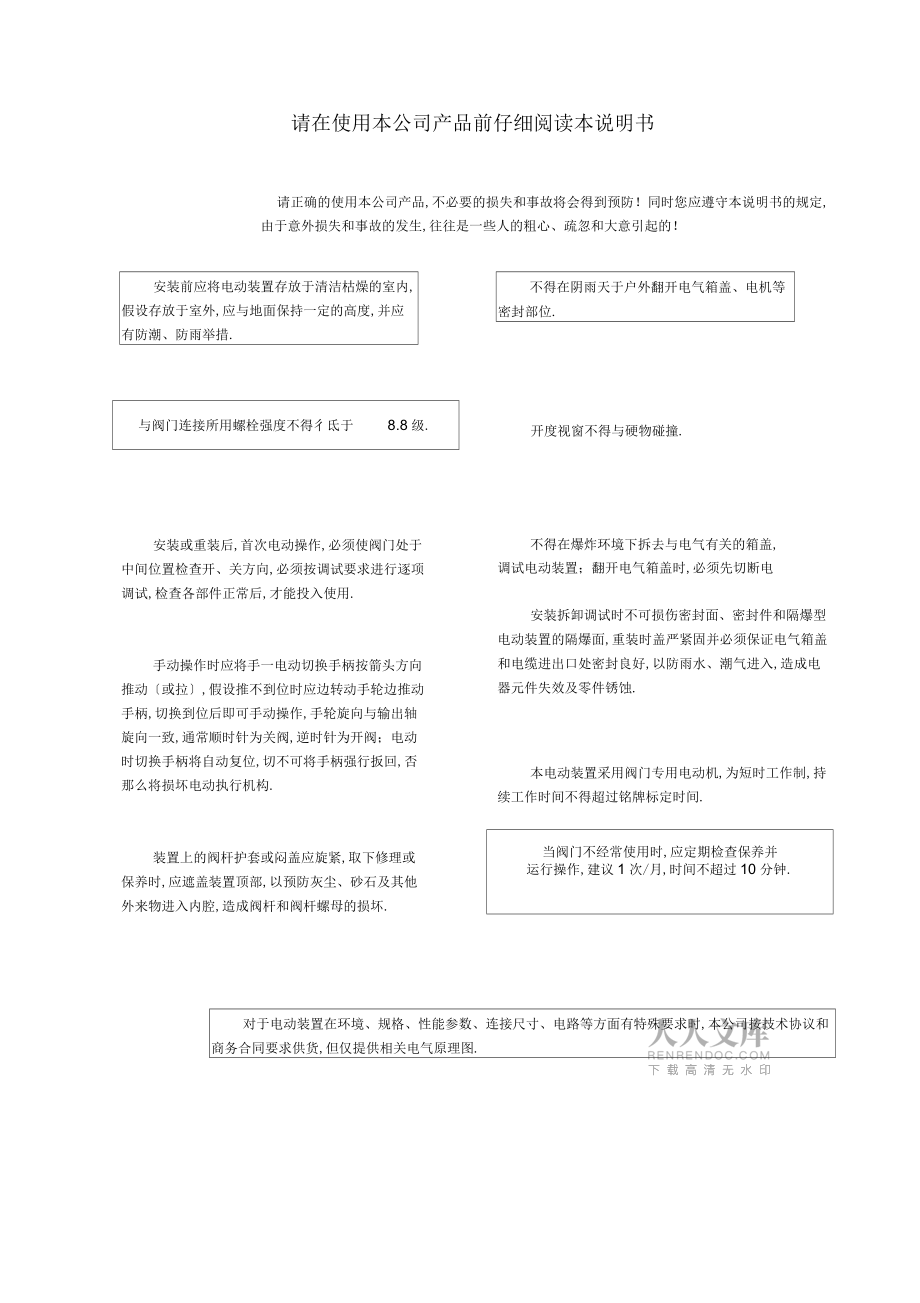

1、ZB系列煤礦用隔爆型閥門電動裝置使用說明書常州蘭陵閥門限制CHANGZHOULANLINGVALVECONTROLCORPORATION請在使用本公司產品前仔細閱讀本說明書請正確的使用本公司產品,不必要的損失和事故將會得到預防!同時您應遵守本說明書的規定,由于意外損失和事故的發生,往往是一些人的粗心、疏忽和大意引起的!安裝前應將電動裝置存放于清潔枯燥的室內,假設存放于室外,應與地面保持一定的高度,并應有防潮、防雨舉措.不得在陰雨天于戶外翻開電氣箱蓋、電機等密封部位.與閥門連接所用螺栓強度不得彳氐于8.8級.開度視窗不得與硬物碰撞.安裝或重裝后,首次電動操作,必須使閥門處于中間位置檢查開、關方向

2、,必須按調試要求進行逐項調試,檢查各部件正常后,才能投入使用.手動操作時應將手一電動切換手柄按箭頭方向推動或拉,假設推不到位時應邊轉動手輪邊推動手柄,切換到位后即可手動操作,手輪旋向與輸出軸旋向一致,通常順時針為關閥,逆時針為開閥;電動時切換手柄將自動復位,切不可將手柄強行扳回,否那么將損壞電動執行機構.裝置上的閥桿護套或悶蓋應旋緊,取下修理或保養時,應遮蓋裝置頂部,以預防灰塵、砂石及其他外來物進入內腔,造成閥桿和閥桿螺母的損壞.不得在爆炸環境下拆去與電氣有關的箱蓋,調試電動裝置;翻開電氣箱蓋時,必須先切斷電安裝拆卸調試時不可損傷密封面、密封件和隔爆型電動裝置的隔爆面,重裝時蓋嚴緊固并必須保證

3、電氣箱蓋和電纜進出口處密封良好,以防雨水、潮氣進入,造成電器元件失效及零件銹蝕.本電動裝置采用閥門專用電動機,為短時工作制,持續工作時間不得超過銘牌標定時間.當閥門不經常使用時,應定期檢查保養并運行操作,建議1次/月,時間不超過10分鐘.對于電動裝置在環境、規格、性能參數、連接尺寸、電路等方面有特殊要求時,本公司按技術協議和商務合同要求供貨,但僅提供相關電氣原理圖.ZB礦用系列使用說明1.概述IS近年來隨著煤礦自動化水平的提升,手動閥門和液動閥門液動需液壓站和液壓系統且造價高,每年維護保養本錢高已很難適應現代煤礦無人值班的要求,而ZB系列電動裝置正是為煤礦自動化水平的提升和本錢下降而設計,現已

4、在全國二十多個大型礦井中應用,具有體積小,性能可靠穩定的優點,可應用于閘閥,配水閥等.,并可與DCSZB系列電動裝置,必須和KXBW煤礦用隔爆型閥門電動裝置限制箱相互配套后才能使用系統銜接,從而到達無人值班限制的要求.ZB系列電動裝置的性能不僅符合本公司的企業標準Q/3204AY1001-2005煤礦用隔爆型閥門電動裝置技術條件的規定,而且符合GB3836.1-2000?爆炸性氣體環境用電氣設備第1局部:通用要求?,GB3836.2-2000?爆炸性氣體環境用電氣設備第2局部:隔爆型“d?的規定及GB3836.3-2000?爆炸性氣體環境用電氣設備第3局部:增安型“e»的規定ZB12

5、0-24/400:表示煤礦用隔爆型閥門電動裝置,輸出轉矩1200N-m120kgf-m,輸出車t速24r/min,輸出軸最大轉圈數400圈.3.工作環境和主要技術參數3.1 電源:額定電壓:127/380/660V.限制電壓:220/127/36V.3.2 工作制:為短時10分鐘.3.3 工作環境:3.3.1 環境溫度:-5+40C3.3.2 相對濕度:95%+25C時3.3.3 在有瓦斯,沼氣和煤塵等爆炸性混合物體的環境中.3.3.4 防爆標志:Exdl,用于煤礦非采掘工作面.外形圖3.4型號規格和主要性能參數見表1型號規格輸出轉矩(Nm)取大閥桿直徑手動速比輸出轉速(r/min)電

6、機功率(KW)電機電流(A)ZB10-24/400100281:1240.250.8ZB15-24/400150281:1240.370.95ZB20-24/400200401:1240.551.4ZB30-24/400300401:1240.752.0ZB45-24/400450481:1241.12.0ZB60-24/400600481:1241.52.8ZB90-24/400900601:1242.23.9ZB120-24/4001200601:12435.4ZB180-18/40018007022.5:11846.4ZB250-18/40025007022.5:1185.57.5ZB3

7、50-18/40035007022.5:1187.59.8注:如用戶需要,可提供其它的轉速.(表1)4.外形及連接4.1外形和外形尺寸(見圖1和表2)表2外形尺寸型號H1HL1L2F()DZB10/ZB15113282150287-300313300ZB20/ZB30130316200295-400317400ZB45/ZB60195415277394-544391460ZB90/ZB20195453281412-562426556ZB180/ZB250/ZB350250585320474-669476320ZB礦用系列使用說明4.2與閥門連接的結構示意圖及尺寸4.2.1 轉矩型的連接尺寸見圖

8、2和表3表3連接尺寸圖2連接尺寸圖型號DD1D2(H9)H1fhd1d2dnaZB10ZB15145120902483045M10445°ZB20ZB30185160125104258M12ZB45ZB60225195150512507218ZB90ZB12027523518014628222ZB180ZB2503302852203616729826ZB350380340280208311822822.55.結構ZB系列電動執行機構由電動機、減速器、力矩限制器、行程限制器、開度指示器、手一電動切換機構、手輪及電氣局部組成.采用了圓止口、O型圈密封、隔爆面結構、隔爆型接線盒和有MA證的

9、專用閥門電機.其傳動原理如圖3所示.1.電機2.3.齒輪4.蝸桿5.蝸輪6.輸出軸7.8.傘齒輪9.行程限制器10.中間齒輪11.開度指示器12.蝸桿環槽13.曲拐14.力矩限制器15.碟簧組5.1 電動機:取彳導MA證的閥門專用電機.5.2 減速器:由一對直齒輪和蝸輪副組成.電動機的動力經減速器傳遞給輸出軸.5.3 力矩限制器:為全系列通用部件,其結構見圖4.當輸出軸上受到一定轉矩后,蝸桿除旋轉外還產生軸向位移,帶動曲拐,使撞塊產生角位移,從而壓迫凸輪,使支架上抬.當輸出軸上的轉矩增大到整定轉矩時,那么支架上抬,直至微動開關動作,切斷電機電源,使電機停轉,從而實現對電動裝置輸出轉矩的限制,到

10、達保護電動閥門的目的1.微動開關2.支架3刻度盤4.調整軸5.撞塊6.彈簧7.曲拐8.凸輪5.4行程限制器采用十進制計數器原理,限制精度高.為全系列通用部件,其結構見圖5.其工作原理為:由減速箱內的一對大小傘齒輪帶動主動小齒輪Z=8,再帶動行程限制器工作.如果行程限制器按閥門開、關的位置已調整好,當限制器隨輸出軸轉動到預先調整好的位置圈數時,那么凸輪將轉動90.,迫使微動開關動作,切斷電機電源,使電機停轉,從而實現對電動裝置行程轉圈數的限制.1.關向微動開關2.關向凸輪3.關向調整軸4.過橋齒輪5.計數齒輪6.頂桿7開向調整軸8.開向凸輪9.開向微動開關5.5開度指示器:為全系列通用部件,其結

11、構見圖6.輸入齒輪由計數器個位齒輪帶動,經減速后,指示盤隨閥門的開關過程同時轉動,以指示閥門的開啟或關閉.電位器的軸和指示盤同步轉動,供遠傳開度指示用,移動轉圈數調整齒輪可以改變轉圈數.開度指示器內設一微動開關和凸輪,當電動裝置運轉時,旋轉凸輪周期性地使微動開關動作,其頻率為輸出軸轉動一圈動作一次或二次,可供閃光信號等使ZB礦用系列使用說明1.輸入齒輪2.3.緊定螺釘4.轉圈數調整齒輪5.階梯齒輪6.開度齒輪7.關向指示盤8.開向指示盤9.電位器10.緊定螺釘11.電位器齒輪12.轉圈數標牌13.閃光開關14.指針15閃光凸輪5.6手一電動切換機構:為半自動切換,其結構見圖7.它由手柄、凸輪、

12、框架、直立桿、中間離合器、壓簧等組成.用手輪操作時,先把切換手柄向手動方向推動,凸輪隨手柄軸一起轉動,使支撐在凸輪面上的框架抬起,同時使支撐在框架上可在輸出軸上作軸向移動的中間離合器也抬高,并壓迫壓簧.當手柄推到一定位置時,中間離合器即脫離蝸輪而與手輪嚙合,那么可使手輪上的作用力通過中間離合器傳到輸出軸上即成為手動狀態.當框架抬高到一定高度時,安裝在框架上的直立桿在扭簧作用下直立于蝸輪端面,支撐住框架使中間離合器不致下落,手柄推到手動位置時即可放開,用手輪操作.當電機帶動蝸輪轉動時,直立桿即倒下,在壓簧作用下中間離合器迅速向蝸輪方向移動,并與蝸輪嚙合,同時與手輪脫開,那么成為電動狀態.1.手輪

13、2.壓簧3.中間離合器4.框架5.直立桿6.凸輪7.切換手柄8.蝸輪9.蝸桿10.手動軸5.7 ZB系列電動裝置電氣原理圖:見圖818D1D7閉關程邁持保程遠程遠32OT開信無關信有M控線兩1L3L2_10gqg1J隔離美|A|BCqW空氣開關123456700電源指潘相指不1D1233D1D9LSO1開向i位TSO坐線接示顯F凋L一+占22D89D8D1,SC1為罐位TSCA1;AC66甥限制線接線釐2現關可開Q選3cSO電位器樂向關向D9D10D70D1|1D1D13D14D15D16D1L1-o_8D1KDKO9D111A121.AAAC1236V17控鼬ac9vHK2卜;4電1KO9K

14、O17357kOD4KCD5D6-it4.D4D5D6W1位反電位十_1TH電動執行機構開向過力矩向過力軸向關向開向關向行程開州開透力矩i力矩5.8 ZB系列電動裝置接線圖端子接線應牢靠,應按圖10所示的方法,用彎頭夾住電線.接線盒內的不同電位的導電零件之間的電氣間隙應符合GB3836.3-2000的要求;接線盒有二個引入裝置,使用的動力線電纜必須有地線,并與接線盤上的接地端子相接.引入電纜直徑規格見圖11和表4.接好線后應裝好壓緊密封圈,密封圈的邵氏硬度應為4555度,損傷及老化的應及時更換.ZB礦用系列使用說明圖9ZB系列電動裝置接線圖圖10端子接線方法注:如端子數不夠,訂貨時必須提出.圖

15、11密封表4電纜直徑密封圈向心槽內孔直徑151923允許引入電纜公稱直徑15土119±123土16.調整電動裝置與閥門組裝后,必須對力矩限制器、行程限制器、開度指示器分別進行調整,方可使用;調整前,必須檢查開度指示器上的電位器是否已脫開(把電位器軸上齒輪的緊定螺釘松開即可),以防損壞;檢查電機的旋向,限制線路是否正確,以防電機失控.6.1 力矩限制器的調整(參見圖4)出廠時已按用戶的要求調整好轉矩,一般不需再調整.如需改變整定值,可旋轉凸輪的調整軸至相應刻度,先調關向,后調開向.6.2 行程限制器的調整(參見圖5)6.2.1 全關位置的調整用手動將閥門關嚴;(b

16、)用螺絲刀壓下頂桿并轉900卡??;(c)按關向箭頭旋轉關向調整軸,直到關向凸輪動作為止;(c)旋回頂桿至原來的位置.6.2.2 全開位置的調整用手動將閥門開到所需的位置;(b)壓下頂卞f并轉90°卡?。?c)按開向箭頭旋轉開向調整軸,直到開向凸輪動作為止;(d)旋回頂桿至原來的位置.6.3 開度指示器的調整(參見圖6)在調整好力矩、行程的根底上調整現場開度指示器和遠傳電位器,調整方法如下:(a)移動轉圈數調整齒輪至所需的轉圈數位置;(b)掛上電位器齒輪,擰緊電位器固定螺母并確定電位器齒輪的緊定螺釘是松開的;(c)手動或電動關閉閥門并面對指示盤觀察電位器齒輪的旋向;(d)轉動關指示盤使關向標志對準指針;(e)按所觀察電位器齒輪的旋向轉動電位器軸接近終端位置,擰緊緊定螺釘;(f)電動或手動操作閥門至全開位置,保持關向刻度盤不動,轉動開指示盤使開向標志對準指針.7.故障及排除方法:序號故障原因排除方法1電機起不動1、電源線脫開2、限制線路故障3、行程或力矩限制器失靈1、檢查電源線2、排除線路故障3
