外腳手架方案

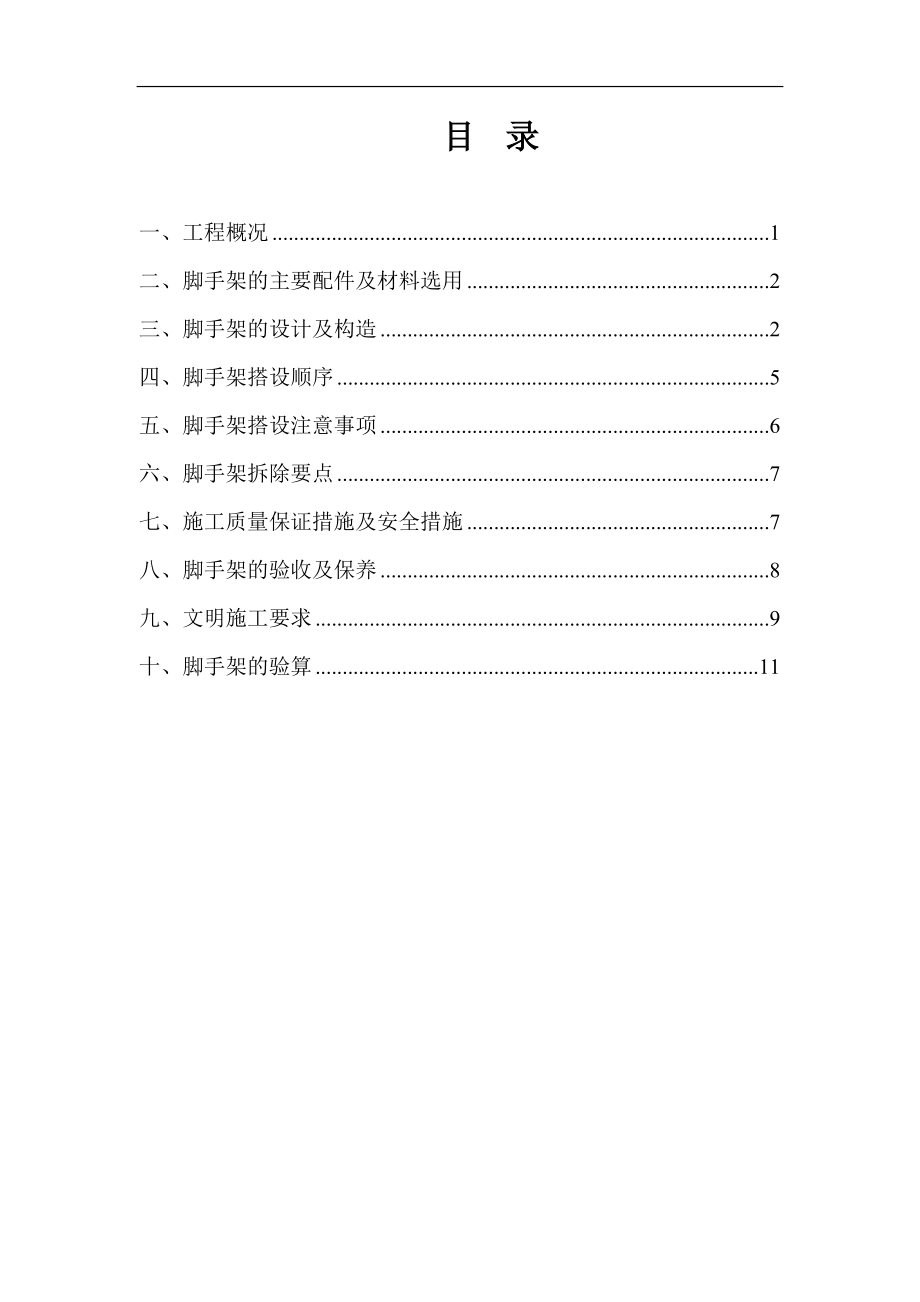

1、目 錄一、工程概況1二、腳手架的主要配件及材料選用2三、腳手架的設計及構造2四、腳手架搭設順序5五、腳手架搭設注意事項6六、腳手架拆除要點7七、施工質量保證措施及安全措施7八、腳手架的驗收及保養8九、文明施工要求9十、腳手架的驗算11外腳手架施工方案一、工程概況1、編制依據建筑施工扣件式鋼管腳手架安全技術規范(JGJ130-2011)建筑地基基礎設計規范(GB 50007-2002)建筑結構荷載規范(GB 50009-2001)鋼結構設計規范(GB 50017-2003)德州大劇院施工組織設計2、工程概況北京合眾思壯北斗高精度定位與位置服務產業基地位于北京市海淀區永豐產業基地-4-C地塊，北側

2、臨近北京清能華通科技發展有限公司用地,南側臨近永豐北五街,西側臨近永豐東四街,東側臨近北京鼎臣世紀高科技有限公司用地。建筑功能為地下車庫及綜合辦公樓。地下三層地上五層，總高度24M，標準層層高3.9M，結構類型，框架剪力墻結構，筏板基礎，地下建筑面積18240.95，地上建筑面積16456.01，總建筑面積34696.96。為確保工程的結構形式及安全，本工程采用落地式外腳手架。二、腳手架的主要配件及材料選用1、扣件式鋼管腳手架的主要組成構件有：立柱、縱向水平桿（大橫桿）、橫向水平桿（小橫桿）、扣件、腳手板、剪刀撐（十字撐）橫向支撐（橫向斜拉桿）、連墻件、縱向掃地桿，底座。2、材料選用腳手架選用

3、外徑48.3mm、壁厚2.75mm的鋼管,木跳板、2000目密目安全網。三、腳手架的設計及構造（一）腳手架的設計本工程外墻腳手架搭設采用落地式腳手架。1、落地式腳手架立桿基礎腳手架落地立桿垂直穩放在地坪上，地坪回填土必須經過夯實處理,表面用鋪60厚C10砼硬化,立桿底部加墊木，墊木厚度不小于40mm，并設縱橫相連的掃地桿。立桿間距腳手架立桿縱距為15米，步距為18米，寬105米。離墻面凈距離為450mm，腳手架底部的立桿采用不同長度的鋼管穿插布置,使相鄰兩根立桿上部接頭相互錯開,不在同一水平面上,以保證腳手架的整體性。架子頂部高出墻壁體高度須搭設1.2m護欄。架體與建筑物的拉結：1、腳手架與建

4、筑物水平方向按每3跨或者4.5米設一道剛性拉結，垂直方向由于樓層過高設一道拉結點拉結強度不夠規范，因此，在結構柱中心加一道拉結點，在樓面間距4.5米預埋斜拉，所有拉結點按梅花形上下錯開設置。拉結點轉角和頂部處加密，即在轉角1米以內垂直方向按每層設拉結點，頂部按水平方向每4.5米設剛性拉結點。拉結點保證牢固，鋼管端頭不少于100mm，不移動，不變形，應在靠近主節點設置，偏離主節點的距離不應大于300mm。2、外墻裝飾階段各拉結點也需要滿足上述要求，確因施工需除去的拉結點必須重新補設可靠有效的臨時拉結，以確保外架安全可靠。（三）構造要求1、立柱構造立柱接頭除在頂層可用搭接外，其余各接頭必須采用對接

5、扣件對接，對接、搭接應符合以下要求：（1）立柱上的對接扣件應交錯布置，兩個相鄰立柱接頭在高度方向錯開的距離不應小于1000mm；各接頭中心距主節點的距離不應大于步距1/3。（2）立柱的搭接長度不應小于1m（僅限于最上一層部位可以搭接），不少于兩個旋轉扣件固定。（3）立柱頂端宜高出女兒墻上皮1m，高出檐口上皮1.5m，設踢腳桿和欄腰桿。2、縱向水平桿構造（1）縱向水平桿設置在橫向水平桿之下，并以直角扣件扣緊在立柱上。（2）縱向水平桿的長度一般不宜小于3跨，并不小于6m。（3）縱向水平桿一般宜采用對接扣件連接，也可采用搭接，對接接頭應交錯布置，不應設在同步、同跨內，相鄰接頭水平距離不應小于500m

6、m，并應避免設在縱向水平桿的跨中。搭接接頭長度不應小于1m，并應等距設置三個旋轉扣件固定，端部扣件蓋板邊緣與桿端的距離不應小于100mm。3、橫向水平桿的構造雙排架的橫向水平桿兩端采用直角扣件固定在縱向水平桿上，靠墻一側的外伸長度不應大于500mm。4、木跳板的構造（1）木跳板應垂直于橫向水平桿方向鋪設，應采用對接平鋪，四個角應用直徑為1.2mm的鍍鋅鋼絲固定在橫向水平桿上。（2）自頂層操作層的腳手架板往下計，宜每隔8m滿鋪一層腳手板。5、連墻件布置及構造（1）連墻件應采用花排均勻布置，連墻件宜靠近主節點設置，并采用剛性節點，偏離主節點的距離不應大于300mm。（2）連墻件垂直間距、水平間距一

7、般不應大于4m，連墻件必須從底步第一根縱向水平桿處開始設置，當該處設置有困難時，應采用其它可靠措施固定。拉結點轉角和頂部處加密，即在轉角1米以內垂直方向按每層設拉結點，頂部按水平方向每4.5m設剛性拉結點。（3）當腳手架下部不能設連墻件時可采用斜撐，拋撐應采用通長桿件與腳手架可靠連接，與地面的傾角應在45度至60底之間，連接點中心距主節點的距離不應小于300mm，拋撐在連墻件大赦后方可拆除。（4）連墻件中的連墻桿宜呈水平并與埋設于樓層結構梁的豎向短鋼管扣件連接，與腳手架連接一端可稍為下斜，不容許向上翹起。6、剪刀撐與墻向支撐的構造（1）每道剪刀撐跨越立柱的根數宜在5-7根之間。每道剪刀撐寬度不

8、應小于4跨，且不小于6m，斜桿與地面的傾角宜在45度-60度之間，斜桿之間搭接長度不小于1米。（2）在外側立面的兩端各設置一道剪刀撐，由底至頂連續設置；中間每道剪刀撐的凈距不應大于12m。（3）剪刀撐斜桿的接頭宜采用搭接：搭接長度不應小于1m，應采用不少于2個旋轉扣件固定，端部扣件蓋板的邊緣至桿端距離不應小于100mm。（4）剪刀撐斜桿應用旋轉扣件固定在與之相交的橫向水平桿的伸立端或立柱上，旋轉扣件中心線距主節點的距離不應大于150mm。（5）橫向支撐的斜桿應在1-2步內，由底至頂層呈之字連續布置，斜桿應采用旋轉扣件固定在與之相交的立柱或橫向水平桿的伸出端上。（6）兩端必須設置橫向支撐，中間宜

9、每隔6跨設置一道。四、腳手架搭設順序（一）腳手架的柱距、排距要求進行放線、定位。（二）桿件搭設順序如下：放置縱向掃地桿立柱橫向掃地桿第一步縱向水平桿第一步橫向水平桿連墻件（或加拋撐）第二步縱向水平桿。五、腳手架搭設注意事項（一）墊板、底座應準確地放在定位線上，墊板厚度不小于50mm，長度不小于2跨，必須鋪放平穩，不得懸空。（二）搭設立柱時，外徑不同的鋼管嚴禁混用，相鄰立柱的對接扣件不得在同一高度內，錯開距離應符合構造要求。（三）開始搭設立柱時，應每隔6跨設置一根拋撐，直至連墻件安裝穩定后，方可根據情況拆除。（四）當搭至有連墻件的構件層時，搭設完該處的立柱、縱向水平桿、橫向水平桿后，應立即設置連

10、墻件。（五）封閉腳手架的同一步縱向水平桿必須四周交圈，用直角扣件與內、外角柱固定。（六）雙排腳手架的橫向水平桿靠墻一端至墻裝飾面的距離不應大于100mm。當腳手架操作層高出連墻件兩步時，應采取臨時穩定措施，直至連墻件搭設完后方可拆除。（七）剪刀撐、橫向支撐應隨立柱、縱橫向水平桿等同步搭設，剪刀撐、橫向支撐等扣件的中心線距主節點的距離不應大于150mm。（八）對接扣件的開口應朝上或朝內。各桿端頭伸出扣件蓋件邊緣的長度不應小于100mm。（九）鋪設腳手架時，應滿鋪、鋪穩，靠墻一側距離墻面不應大于150mm。腳手架的探頭應采用直徑3.2mm的鍍鋅鋼絲固定在支承桿上，在拐角、斜道平口處的腳手板，應與橫

11、向水平桿可靠連接，以免滑動。（十）欄桿和擋腳板應搭設在外排立柱的內側，擋腳板高度不應小于150mm。（十一）腳手架搭設完畢后，必須經有關部門驗收后，方可投入使用。六、腳手架拆除要點（一）劃出工作區域，禁止行人進入。（二）嚴格遵守拆除順序，由上而下，后綁者先拆除，先綁者后拆除原則，一般先拆腳手板，剪刀撐，而后拆小橫桿，大橫桿、立桿等。（三）統一指揮，上下呼應，動作協調，當解開與另一個人有關的結扣時，應先告知對方以防墜落。（四）材料工具要用滑輪和繩索運送不得亂扔。七、施工質量保證措施及安全措施1、加強對原材料進場的控制，搭設外架用的鋼管為48鋼管壁厚3.0mm的鋼管，扣件必須是正規廠家生產的且具有

12、檢驗報告的合格產品；2、相鄰立桿的接頭位置應相互錯開并在不同的布距內，所有立桿與大橫桿交接處必須用直角扣件扣緊；3、桿的垂直偏差不應大于架高的1/500，且不大于100mm;4、相鄰布距的大橫桿應錯開布置在立桿的里側和外側，減少立桿的偏心受壓；同一排大橫桿的水平偏差不得大于50mm；5、任何情況下不得拆除貼近立桿的小橫桿和其它相關扣件，如需拆除必須征得有關人員的同意后方可拆除；6、外腳手架不得與施工主體結構用的撐架相連；7、每層必須設置連接桿且水平間距不得大于4m;8、卸料平臺不得與外架立桿相連并不得利用立桿作為受力桿；9、不允許在外架上拉結吊裝繩鎖；10、嚴禁起吊物體碰撞、拉扯架體；不得在架

13、體上拉運砂漿；11、定期檢查架體安全狀況，發現問題及時通報并予以解決，不得存在安全隱患；12、做好避雷接地裝置。八、腳手架的驗收及保養按JGJ59-2011的質量規定及本方案的要求首先進行自檢，再報總包公司經專職安全員、搭設者、使用者、技術負責人共同驗收才可使用。安排專職的保養工，在專職安全員的監督下負責日常檢查、保養和定期的檢查與修整。日常的檢查和保養每日進行一次，定期的維護保養每月進行一次，如遇強風或雷雨季節增加檢查次數，在每次強風、雷雨過后都要認真檢查整修后方可使用。1、檢查腳手架的基礎有無局部不均勻沉降；2、檢查腳手架的整體和局部的垂直偏差；3、各類扣件的涂油和緊固；4、腳手板是否有松

14、動、懸桃；5、與建筑物的連接；6、對腳手架的開口、出入口進行重點檢查；檢查腳手架的荷載情況，使其不超過規定值，如有超載及時卸荷至設計荷載。腳手架上的物件的安全位置和穩定狀態。九、文明施工要求根據腳手架施工的特殊性，結合本公司職業健康安全管理手冊、程序文件，要求施工時做到如下：1、進入施工現場的人員必須戴好安全帽，高空作業系好安全帶，穿好防滑鞋等，現場嚴禁吸煙。2、進入施工現場的人員要愛護場內的各種綠化設施和標示牌，不得踐踏草坪、損壞花草樹木、隨意拆除和移動標示牌。3、嚴禁酗酒人員上架作業，施工操作時要求精力集中、禁止開玩笑和打鬧。4、腳手架搭設人員必須是經考試合格的專業架子工，上崗人員定期體檢

15、，體檢合格者方可發上崗證，凡患有高血壓、貧血病、心臟病及其他不適于高空作業者，一律不得上腳手架操作。5、上架子作業人員上下均應走人行梯道，不準攀爬架子。6、護身欄、腳手板、檔腳板、密目安全網等影響作業班組支模時，如需拆改時，應由架子工來完成，任何人不得任意拆改。7、腳手架驗收合格后任何人不得擅自拆改，如需做局部拆改時，須經技術部同意后由架子工操作。8、不準利用腳手架吊運重物；作業人員不準攀登架子上下作業面；不準推車在架子上跑動；塔吊起吊物體時不能碰撞和拖動腳步手架。9、不得將模板支撐、纜風繩、泵送混凝土及砂漿的輸送管等固定在腳手架上，嚴禁任意懸掛起重設備。10、在架子上的作業人員不得隨意拆動腳

16、手架的所有拉接點和腳手板，以及扣件綁扎扣等所有架子部件。11、拆除架子而使用電焊氣割時，派專職人員做好防火工作，配備料斗，防止火星和切割物濺落。12、腳手架使用時間較長，因此在使用過程中需要進行檢查，發現基礎下沉、桿件變形嚴重、防護不全、拉接松動等問題要及時解決。13、要保證腳手架體的整體性，不得與井架、升降機一并拉結，不得截斷架體。14、施工人員嚴禁凌空投擲桿件、物料、扣件及其他物品，材料、工具用滑輪和繩索運輸，不得亂扔。15、使用的工具要放在工具袋內，防止掉落傷人；登高要穿防滑鞋，袖口及褲口要扎緊。16、腳手架堆放場做到整潔、擺放合理、專人保管，并建立嚴格領退料手續。17、施工人員做到活完

17、料凈腳下清，確保腳手架施工材料不浪費。18、運至地面的材料應按指定地點隨拆隨運，分類堆放，當天拆當天清，拆下的扣件和鐵絲要集中回收處理。應隨時整理、檢查，按品種、分規格堆放整齊，妥善保管。19、六級以上大風、大雪、大霧、大雨天氣停止腳手架作業。在冬季、雨季要經常檢查腳手板、斜道板、跳板上有無積雪、積水等物。若有則應隨時清掃，并要采取防滑措施。十、腳手架的驗算1、參數信息:1.1腳手架參數雙排腳手架搭設高度為 25 m，25米以下采用雙管立桿，25米以上采用單管立桿；搭設尺寸為：立桿的橫距為 1.05m，立桿的縱距為1.5m，大小橫桿的步距為1.8 m；內排架距離墻長度為0.45m；小橫桿在上，

18、搭接在大橫桿上的小橫桿根數為 2 根；采用的鋼管類型為 48×2.75； 橫桿與立桿連接方式為單扣件；取扣件抗滑承載力系數為 1.00；連墻件采用兩步三跨，豎向間距 3.6 m，水平間距4.5 m，采用扣件連接；連墻件連接方式為雙扣件；1.2活荷載參數施工均布活荷載標準值:2.000 kN/m2；腳手架用途:裝修腳手架；同時施工層數:2 層；1.3風荷載參數本工程地處北京海淀區，基本風壓0.45 kN/m2；風荷載高度變化系數z 為1.20，風荷載體型系數s 為1.13；腳手架計算中考慮風荷載作用；1.4靜荷載參數每米立桿承受的結構自重標準值(kN/m):0.1248；腳手板自重標準

19、值(kN/m2):0.350；欄桿擋腳板自重標準值(kN/m):0.140；安全設施與安全網(kN/m2):0.005；腳手板類別:木腳手板；欄桿擋板類別:欄桿、木腳手板擋板；每米腳手架鋼管自重標準值(kN/m):0.033；腳手板鋪設總層數:3；單立桿腳手板鋪設層數:0；1.5地基參數地基土類型:素填土；地基承載力標準值(kPa):120.00；立桿基礎底面面積(m2):0.20；地基承載力調整系數:0.40。 2、小橫桿的計算:小橫桿按照簡支梁進行強度和撓度計算，小橫桿在大橫桿的上面。按照小橫桿上面的腳手板和活荷載作為均布荷載計算小橫桿的最大彎矩和變形。2.1均布荷載值計算小橫桿的自重標準

20、值: P1= 0.033 kN/m ；腳手板的荷載標準值: P2= 0.35×1.5/3=0.175 kN/m ；活荷載標準值: Q=2×1.5/3=1 kN/m；荷載的計算值: q=1.2×0.033+1.2×0.175+1.4×1 = 1.65 kN/m； 小橫桿計算簡圖2.2強度計算最大彎矩考慮為簡支梁均布荷載作用下的彎矩，計算公式如下: 最大彎矩 Mqmax =1.65×1.052/8 = 0.227 kN.m；最大應力計算值 = Mqmax/W =50.643 N/mm2；小橫桿的最大彎曲應力 =50.643 N/mm2 小

21、于 小橫桿的抗壓強度設計值 f=205 N/mm2，滿足要求！2.3撓度計算:最大撓度考慮為簡支梁均布荷載作用下的撓度荷載標準值q=0.033+0.175+1 = 1.208 kN/m ； 最大撓度 = 5.0×1.208×10504/(384×2.06×105×107800)=0.861 mm；小橫桿的最大撓度 0.861 mm 小于 小橫桿的最大容許撓度 1050 / 150=7 與10 mm，滿足要求！3、大橫桿的計算:大橫桿按照三跨連續梁進行強度和撓度計算，小橫桿在大橫桿的上面。3.1荷載值計算小橫桿的自重標準值: P1= 0.033&

22、#215;1.05=0.035 kN；腳手板的荷載標準值: P2= 0.35×1.05×1.5/3=0.184 kN；活荷載標準值: Q= 2×1.05×1.5/3=1.05 kN；荷載的設計值: P=(1.2×0.035+1.2×0.184+1.4×1.05)/2=0.866 kN； 大橫桿計算簡圖3.2強度驗算最大彎矩考慮為大橫桿自重均布荷載與小橫桿傳遞荷載的設計值最不利分配的彎矩和。均布荷載最大彎矩計算:M1max=0.08×0.033×1.5×1.5=0.006 kN.m； 集中荷載最大

23、彎矩計算公式如下: 集中荷載最大彎矩計算:M2max=0.267×0.866×1.5= 0.347 kN.m；M = M1max + M2max = 0.006+0.347=0.353 kN.m最大應力計算值 = 0.353×106/4490=78.601 N/mm2；大橫桿的最大應力計算值 = 78.601 N/mm2 小于 大橫桿的抗壓強度設計值 f=205 N/mm2，滿足要求！3.3撓度驗算最大撓度考慮為大橫桿自重均布荷載與小橫桿傳遞荷載的設計值最不利分配的撓度和,單位:mm；均布荷載最大撓度計算公式如下: 大橫桿自重均布荷載引起的最大撓度：max= 0.

24、677×0.033×15004 /(100×2.06×105×107800) = 0.051 mm；集中荷載最大撓度計算公式如下: 集中荷載標準值最不利分配引起的最大撓度：小橫桿傳遞荷載 P=（0.035+0.184+1.05）/2=0.634kN = 1.883×0.634×15003/ ( 100 ×2.06×105×107800) = 1.815 mm；最大撓度和：= max + pmax = 0.051+1.815=1.867 mm；大橫桿的最大撓度 1.867 mm 小于 大橫桿的最大

25、容許撓度 1500 / 150=10與10 mm，滿足要求！4、扣件抗滑力的計算按規范表5.1.7,直角、旋轉單扣件承載力取值為8.00kN，按照扣件抗滑承載力系數1.00，該工程實際的旋轉單扣件承載力取值為8.00kN?？v向或橫向水平桿與立桿連接時，扣件的抗滑承載力按照下式計算(規范5.2.5): R Rc 其中 Rc - 扣件抗滑承載力設計值,取8.00 kN；R - 縱向或橫向水平桿傳給立桿的豎向作用力設計值；小橫桿的自重標準值: P1 = 0.033×1.05×2/2=0.035 kN；大橫桿的自重標準值: P2 = 0.033×1.5=0.05 kN；腳

26、手板的自重標準值: P3 = 0.35×1.05×1.5/2=0.276 kN；活荷載標準值: Q = 2×1.05×1.5 /2 = 1.575 kN；荷載的設計值: R=1.2×(0.035+0.05+0.276)+1.4×1.575=2.638 kN；R < 8.00 kN，單扣件抗滑承載力的設計計算滿足要求! 5、腳手架立桿荷載計算: 作用于腳手架的荷載包括靜荷載、活荷載和風荷載。靜荷載標準值包括以下內容： (1)每米立桿承受的結構自重標準值，為0.1248kN/m NG1 = 0.1248+(1.05×2/2

27、)×0.033/1.80×(25.00-25.00) = 0.000kN； NGL1 = 0.1248+0.033+(1.05×2/2)×0.033/1.80×25.00 = 4.438kN；(2)腳手板的自重標準值；采用木腳手板，標準值為0.35kN/m2 NG2= 0.35×0×1.5×(1.05+0.4)/2 = 0 kN； NGL2= 0.35×3×1.5×(1.05+0.4)/2 = 1.181 kN；(3)欄桿與擋腳手板自重標準值；采用欄桿、木腳手板擋板，標準值為0.14k

28、N/m NG3 = 0.14×0×1.5/2 = 0 kN； NGL3 = 0.14×3×1.5/2 = 0.315 kN；(4)吊掛的安全設施荷載，包括安全網；0.005 kN/m2 NG4 = 0.005×1.5×(25-25) = 0 kN； NGL4 = 0.005×1.5×25 = 0.188 kN；經計算得到，靜荷載標準值 NG =NG1+NG2+NG3+NG4 = 0 kN； NGL =NGL1+NG1+NGL2+NGL3+NGL4 = 6.122 kN；活荷載為施工荷載標準值產生的軸向力總和，立桿按

29、一縱距內施工荷載總和的1/2取值。經計算得到，活荷載標準值 NQ= 2×1.05×1.5×2/2 = 3.15 kN；風荷載標準值按照以下公式計算 其中 Wo - 基本風壓(kN/m2)，按照建筑結構荷載規范(GB50009-2001)的規定采用： Wo = 0.45 kN/m2； Uz - 風荷載高度變化系數，按照建筑結構荷載規范(GB50009-2001)的規定采用： Uz= 1.2 ； Us - 風荷載體型系數：取值為1.13；經計算得到，風荷載標準值 Wk = 0.7 ×0.45×1.2×1.13 = 0.427 kN/m2；

30、不考慮風荷載時,立桿的軸向壓力設計值計算公式 Ns = 1.2NGL+1.4NQ= 1.2×6.122+ 1.4×3.15= 11.756 kN； Nd = 1.2NG+1.4NQ= 1.2×0+ 1.4×3.15= 4.41 kN；考慮風荷載時,立桿的軸向壓力設計值為 Ns = 1.2 NGL+0.85×1.4NQ = 1.2×6.122+ 0.85×1.4×3.15= 11.095 kN； Nd = 1.2 NG+0.85×1.4NQ = 1.2×0+ 0.85×1.4×

31、3.15= 3.749 kN；風荷載設計值產生的立桿段彎矩 MW 為 Mw = 0.85 ×1.4WkLah2/10 =0.850 ×1.4×0.427×1.5× 1.82/10 = 0.247 kN.m；6、立桿的穩定性計算: 外腳手架采用雙立桿搭設，按照均勻受力計算穩定性。6.1 25.00米以上立桿穩定性計算。不考慮風荷載時，立桿的穩定性計算公式為： 立桿的軸向壓力設計值 ：N = 4.41 kN；計算立桿的截面回轉半徑 ：i = 1.59 cm；計算長度附加系數參照扣件式規范表5.3.3得 ：k = 1.155 ；當驗算桿件長細比時，取

32、塊1.0；計算長度系數參照扣件式規范表5.3.3得 ： = 1.5 ；計算長度 ,由公式 lo = k××h 確定 ：l0 = 3.118 m；長細比 Lo/i = 196 ；軸心受壓立桿的穩定系數,由長細比 lo/i 的計算結果查表得到 ：= 0.188 ；立桿凈截面面積 ： A = 4.24 cm2；立桿凈截面模量(抵抗矩) ：W = 4.49 cm3；鋼管立桿抗壓強度設計值 ：f =205 N/mm2； = 4410/(0.188×424)=55.324 N/mm2；立桿穩定性計算 = 55.324 N/mm2 小于 立桿的抗壓強度設計值 f = 205 N

33、/mm2，滿足要求！考慮風荷載時,立桿的穩定性計算公式 立桿的軸心壓力設計值 ：N = 3.749 kN；計算立桿的截面回轉半徑 ：i = 1.59 cm；計算長度附加系數參照扣件式規范表5.3.3得 ： k = 1.155 ；計算長度系數參照扣件式規范表5.3.3得 ： = 1.5 ；計算長度 ,由公式 l0 = kuh 確定：l0 = 3.118 m；長細比: L0/i = 196 ；軸心受壓立桿的穩定系數,由長細比 lo/i 的結果查表得到 ：= 0.188立桿凈截面面積 ： A = 4.24 cm2；立桿凈截面模量(抵抗矩) ：W = 4.49 cm3；鋼管立桿抗壓強度設計值 ：f =

34、205 N/mm2； = 3748.5/(0.188×424)+247032.148/4490 = 102.044 N/mm2；立桿穩定性計算 = 102.044 N/mm2 小于 立桿的抗壓強度設計值 f = 205 N/mm2，滿足要求！6.2 25.00米以下立桿穩定性計算。不考慮風荷載時，雙立桿的穩定性計算公式為： 立桿的軸向壓力設計值 ：N = 5.878 kN；計算立桿的截面回轉半徑 ：i = 1.59 cm；計算長度附加系數參照扣件式規范表5.3.3得 ：k = 1.155 ；當驗算桿件長細比時，取塊1.0；計算長度系數參照扣件式規范表5.3.3得 ： = 1.5 ；計

35、算長度 ,由公式 lo = k××h 確定 ：l0 = 3.118 m；長細比 Lo/i = 196 ；軸心受壓立桿的穩定系數,由長細比 lo/i 的計算結果查表得到 ：= 0.188 ；立桿凈截面面積 ： A = 4.24 cm2；立桿凈截面模量(抵抗矩) ：W = 4.49 cm3；鋼管立桿抗壓強度設計值 ：f =205 N/mm2； = 5878/(0.188×424)=73.742 N/mm2；立桿穩定性計算 = 73.742 N/mm2 小于 立桿的抗壓強度設計值 f = 205 N/mm2，滿足要求！考慮風荷載時,雙立桿的穩定性計算公式 立桿的軸心壓力設計值 ：N =5.547 kN；計算立桿
