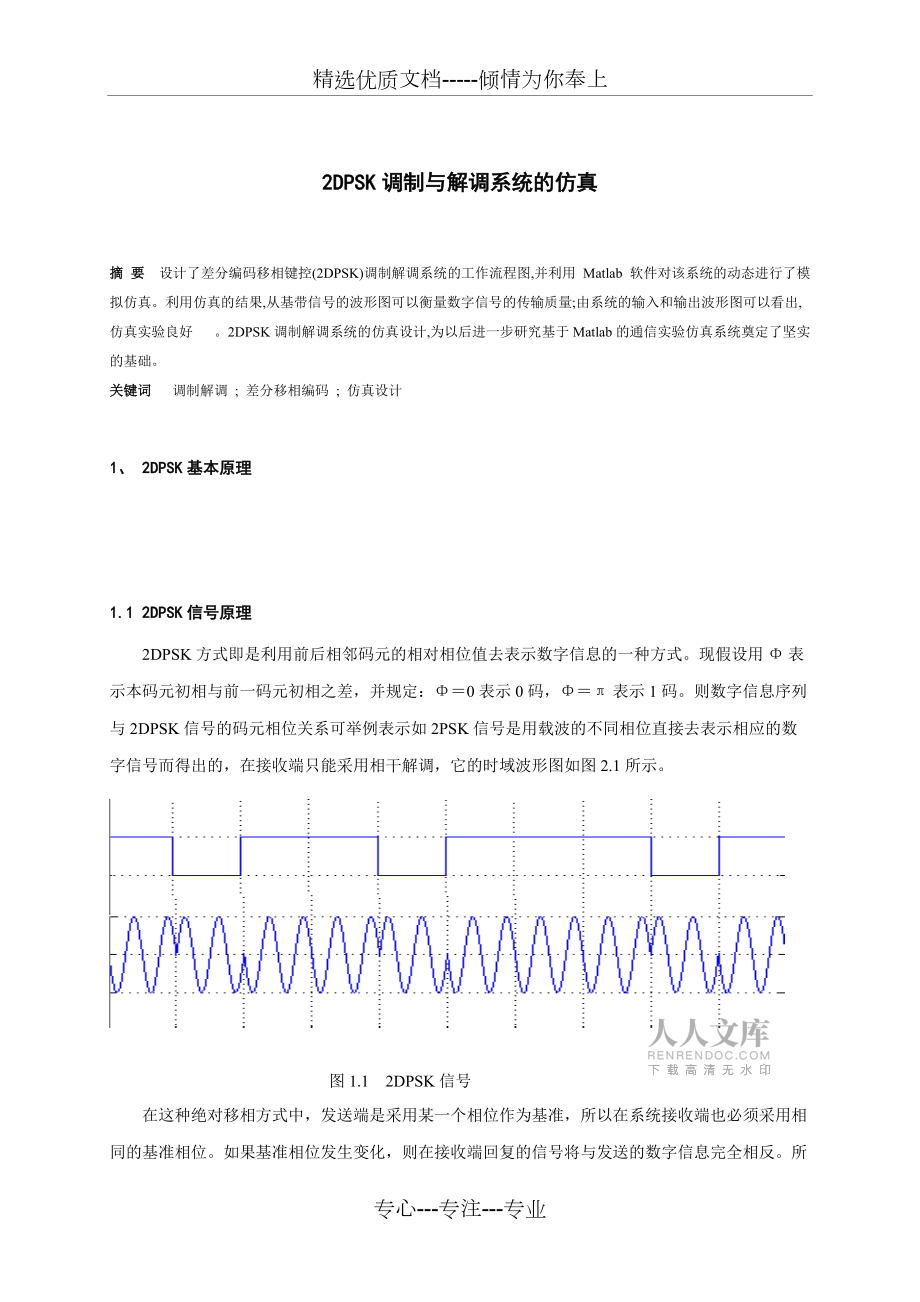

2DPSK系統設計和仿真_第1頁
2DPSK系統設計和仿真_第2頁
2DPSK系統設計和仿真_第3頁
2DPSK系統設計和仿真_第4頁
2DPSK系統設計和仿真_第5頁
已閱讀5頁,還剩8頁未讀, 繼續免費閱讀

下載本文檔

版權說明:本文檔由用戶提供并上傳,收益歸屬內容提供方,若內容存在侵權,請進行舉報或認領

文檔簡介

1、精選優質文檔-傾情為你奉上 課程設計報告課程設計題目:  PSK系統設計與仿真 學 號:123學生姓名:陳專 業:通信工程班 級:1221指導教師:涂老師 2015年 1 月 12 日2DPSK調制與解調系統的仿真摘 要 設計了差分編碼移相鍵控(2DPSK)調制解調系統的工作流程圖,并利用 Matlab 軟件對該系統的動態進行了模擬仿真。利用仿真的結果,從基帶信號的波形圖可以衡量數字信號的傳輸質量;由系統的輸入和輸出波形圖可以看出,仿真實驗良好 。2DPSK調制解調系統的仿真設計,為以后進一步研究基于Matlab的通信實驗仿真系統奠定了堅實的基礎。關鍵詞 調制解調 ; 差分移相編碼

2、; 仿真設計1、 2DPSK基本原理1.1 2DPSK信號原理2DPSK方式即是利用前后相鄰碼元的相對相位值去表示數字信息的一種方式?,F(xiàn)假設用表示本碼元初相與前一碼元初相之差,并規定:0表示0碼,表示1碼。則數字信息序列與2DPSK信號的碼元相位關系可舉例表示如2PSK信號是用載波的不同相位直接去表示相應的數字信號而得出的,在接收端只能采用相干解調,它的時域波形圖如圖2.1所示。圖1.1 2DPSK信號在這種絕對移相方式中,發送端是采用某一個相位作為基準,所以在系統接收端也必須采用相同的基準相位。如果基準相位發生變化,則在接收端回復的信號將與發送的數字信息完全相反。所以在實際過程中一般不采用絕

3、對移相方式,而采用相對移相方式。定義 DF為本碼元初相與前一碼元初相之差,假設:DF=0數字信息“0”;DF=p數字信息“1”。則數字信息序列與2DPSK信號的碼元相位關系可舉例表示如下:數字信息: 1 0 1 1 0 1 1 1 0 1DPSK信號相位:0 p p 0 p p 0 p 0 0 p或:p 0 0 p 0 0 p 0 p p 01.2 2DPSK信號的調制原理一般來說,2DPSK信號有兩種調試方法,即模擬調制法和鍵控法。2DPSK信號的的模擬調制法框圖如圖1.2.1所示,其中碼變換的過程為將輸入的單極性不歸零碼轉換為雙極性不歸零碼。碼變換相乘載波s(t)eo(t)圖1.2.1 模

4、擬調制法2DPSK信號的的鍵控調制法框圖如圖1.2.2所示,其中碼變換的過程為將輸入的基帶信號差分,即變?yōu)樗南鄬?duì)碼。選相開關作用為當輸入為數字信息“0” 時接相位0,當輸入數字信息為“1”時接pi。圖1.2.2 鍵控法調制原理圖1.3 2DPSK信號的解調原理2DPSK信號最常用的解調方法有兩種,一種是極性比較和碼變換法,另一種是差分相干解調法。1.3.1 2DPSK信號解調的極性比較法它的原理是2DPSK信號先經過帶通濾波器,去除調制信號頻帶以外的在信道中混入的噪聲,再與本地載波相乘,去掉調制信號中的載波成分,再經過低通濾波器去除高頻成分,得到包含基帶信號的低頻信號,將其送入抽樣判決器中進

5、行抽樣判決的到基帶信號的差分碼,再經過逆差分器,就得到了基帶信號。它的原理框圖如圖1.3.1所示。延遲T相乘器低通濾波器抽樣判決器2DPSK帶通濾波器圖 1.3.1 極性比較解調原理圖1.3.2 2DPSK信號解調的差分相干解調法差分相干解調的原理是2DPSK信號先經過帶通濾波器,去除調制信號頻帶以外的在信道中混入的噪聲,此后該信號分為兩路,一路延時一個碼元的時間后與另一路的信號相乘,再經過低通濾波器去除高頻成分,得到包含基帶信號的低頻信號,將其送入抽樣判決器中進行抽樣判決,抽樣判決器的輸出即為原基帶信號。它的原理框圖如圖1.3.2所示。帶通濾波器相乘器低通濾波器抽樣判決器逆碼變換本地載波2D

6、PSK圖 1.3.2 差分相干解調原理圖2、建立模型2.1 差分和逆差分變換模型差分變換模型的功能是將輸入的基帶信號變?yōu)樗牟罘执a。逆碼變換器原理圖如下:cab微分整流脈沖展寬逆碼變換器原理方框圖2.2 帶通濾波器和低通濾波器的模型帶通濾波器模型的作用是只允許通過(fl,fh)范圍內的頻率分量、但將其他范圍的頻率分量衰減到極低水平。低通濾波器模型的作用是只允許通過(0,fh)范圍內的頻率分量,并且將其他范圍的頻率分量衰減到極低水平。在Matlab中帶通濾波器和低通濾波器的模型可以用編寫程序來模擬。2.3 抽樣判決器模型抽樣判決器的功能是根據位同步信號和設置的判決電平來還原基帶信號。在Ma

7、tlab中抽樣判決器可以用simulink中的模塊來模擬。它的模型框圖如圖所示,它的內部結構圖如圖2.3所示。圖 3.3 抽樣判決器2.4 系統結構圖 圖 2.4.1 系統結構圖2.4.2 2調制與解調總原理框圖 圖 2.4.2 2調制與解調總原理框圖3、仿真3.1 仿真程序 %- 2DPSK 調制與解調%-%>>>>>>>>>>>>>>>>>>Initial_Part>>>>>>>>>>>>>>>

8、>>>>>>%-function y=dpsk2()fs = 30000;Time_Hold_On = 0.1;Num_Unit = fs * Time_Hold_On;High_Level = ones ( 1, Num_Unit );Low_Level = zeros ( 1, Num_Unit );w = 300;A = 1;%-%>>>>>>>>>>>>>>>>>>Initial_The_Signal>>>>>&g

9、t;>>>>>>>>>%-Sign_Set = 0,1,1,0,1,0,0,1Lenth_Of_Sign = length ( Sign_Set );st = zeros ( 1, Num_Unit * Lenth_Of_Sign );sign_orign = zeros ( 1, Num_Unit * Lenth_Of_Sign );sign_result = zeros ( 1, Num_Unit * Lenth_Of_Sign );t = 0 : 1/fs : Time_Hold_On * Lenth_Of_Sign - 1/fs;%

10、-%>>>>>>>>>>>Generate_The_Original_Signal>>>>>>>>>>>>%-for I = 1 : Lenth_Of_Signif Sign_Set(I) = 1sign_orign( (I-1)*Num_Unit + 1 : I*Num_Unit) = High_Level;elsesign_orign( (I-1)*Num_Unit + 1 : I*Num_Unit) = Low_Level;endend%-%>&

11、gt;>>>>>>>>>>>>>>>>Modulation_Part>>>>>>>>>>>>>>>>>>%-for I = 1 : Lenth_Of_Signif Sign_Set(I) = 1st( (I-1)*Num_Unit + 1 : I*Num_Unit) = A * cos ( 2 * pi * w * t( (I-1)*Num_Unit + 1 : I*Num_Unit ) +

12、( pi / 2 ) );elsest( (I-1)*Num_Unit + 1 : I*Num_Unit) = A * cos ( 2 * pi * w * t( (I-1)*Num_Unit + 1 : I*Num_Unit ) ); endendfiguresubplot ( 2, 1, 1 )plot(t, sign_orign);axis( 0 , Time_Hold_On *( Lenth_Of_Sign + 1), - (A / 2), A + (A / 2) );title ( '原始信號' );gridsubplot ( 2, 1, 2 );plot ( t,

13、st );axis( 0 , Time_Hold_On *( Lenth_Of_Sign + 1), - 3*(A / 2), 3*(A / 2) );title ( '調制后的信號' );grid%-%>>>>>>>>>>>>>>>>>>相乘>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

14、%-dt = st .* cos ( 2 * pi * w * t );figuresubplot(2,1,1)plot ( t, dt );axis( 0 , Time_Hold_On *( Lenth_Of_Sign + 1), - 3*(A / 2), 3*(A / 2) );title ( '相乘后的波形' );grid%-%>>>>>>>>>>>>>>>>>>>低通濾波部分>>>>>>>>>>&g

15、t;>>>>>>>>>%-N,Wn = buttord( 2*pi*50, 2*pi*150,3,25,'s'); %臨界頻率采用角頻率表示b,a=butter(N,Wn,'s');bz,az=impinvar(b,a,fs); %映射為數字的dt = filter(bz,az,dt);subplot(2,1,2)plot ( t, dt );axis( 0 , Time_Hold_On *( Lenth_Of_Sign + 1), - 3*(A / 2), 3*(A / 2) );title ( '

16、低通濾波后的波形' );grid%-%>>>>>>>>>>>>>抽樣判決 & 逆碼變換部分>>>>>>>>>>>>>>>%-for I = 1 : Lenth_Of_Signif dt(2*I-1)*Num_Unit/2) < 0.25sign_result( (I-1)*Num_Unit + 1 : I*Num_Unit) = High_Level;elsesign_result( (I-1)*Num_U

17、nit + 1 : I*Num_Unit) = Low_Level; endendfigureplot ( t, sign_result );axis( 0 , Time_Hold_On *( Lenth_Of_Sign + 1), - 3*(A / 2), 3*(A / 2) );title ( '逆碼變換后的波形' );grid3.2.1 2DPSK模擬調制和差分相干解調法仿真圖 圖3.4.2 2DPSK模擬調制和差分相干解調法仿真圖4、調試過程及結論4.1 差分相干法2DPSK信號經相關模塊調試后的波形圖如下:調制過后加入高斯白噪聲,連接到帶通濾波器,去除調制信號以外的在

18、信道中混入的噪聲,再連接到相乘器。此相乘器是一路延時一個碼元時間后與另一路信號相乘。作用是去除調制信號中的載波成分。信號經過低通濾波器后,去除高頻成分,得到包含基帶信號的低頻信號。經過抽樣判決,便還原成原始信號。5、心得體會本次課程設計在剛開始的過程中無從下手,手忙腳亂,時間又緊,最終決定用軟件仿真來實現2DPSK調制解調的設計。通過這次課程設計我們能夠比較系統的了解理論知識,掌握了2DPSK調制解調的工作原理及2DPSK調制解調系統的工作過程,學會了使用仿真軟件Matlab,并學會通過應用軟件仿真來實現某些通信系統的設計,對以后的學習和工作都起到了一定的作用,加強了動手能力和學業技能。 通過

19、這次課程設計還讓我們知道了,我們平時所學的知識如果不加以實踐的話等于紙上談兵。課程設計主要是我們理論知識的延伸,它的目的主要是要在設計中發現問題,并且自己要能找到解決問題的方案,形成一種獨立的意識。我們還能從設計中檢驗我們所學的理論知識到底有多少,鞏固我們已經學會的,不斷學習我們所遺漏的新知識,把這門課學的扎實。當然在做課程設計的過程中總會出現各種問題,在這種情況下我們都會努力尋求最佳路徑解決問題,無形間提高了我們的動手,動腦能力,并且同學之間還能相互探討問題,研究解決方案,增進大家的團隊意識??偟膩碚f,這次課程設計讓我們收獲頗多,不僅讓我們更深一步理解書本的知識,提高我們分析問題和解決問題的能力,而且讓我們體會到團隊的重要性。The design and simulation of 2DPSK modulation systemAbstract The simulation design of the overall structure and the sub-modules of a 2DPSK communication system are finished according to the principle of binary di
