組合機床動力滑臺液壓系統的安裝與調試一體化課程實施課件

1、-組合機床動力滑臺液壓系統的安裝與調試組合機床動力滑臺液壓系統的安裝與調試 機械基礎機械基礎知識目標：知識目標： 1.掌握組合機床液壓系統中各元件的工作原理； 2.掌握組合機床動力滑臺液壓系統的分析。能力目標：能力目標： 1.正確選用各種液壓元件，安裝組合機床動力滑臺液壓系統； 2.能夠相互合作，共同完成液壓系統的調試。組合機床動力滑臺液壓系統的安裝與調試 組合機床動力滑臺液壓系統的安裝與調試 組合機床動力滑臺液壓系統調試組合機床動力滑臺液壓系統調試3組合機床動力滑臺液壓系統回路組合機床動力滑臺液壓系統回路連接2組合機床動力滑臺工作原理 1按鈕（一）組合機床動力滑臺 （二）動力滑臺液壓液壓系統

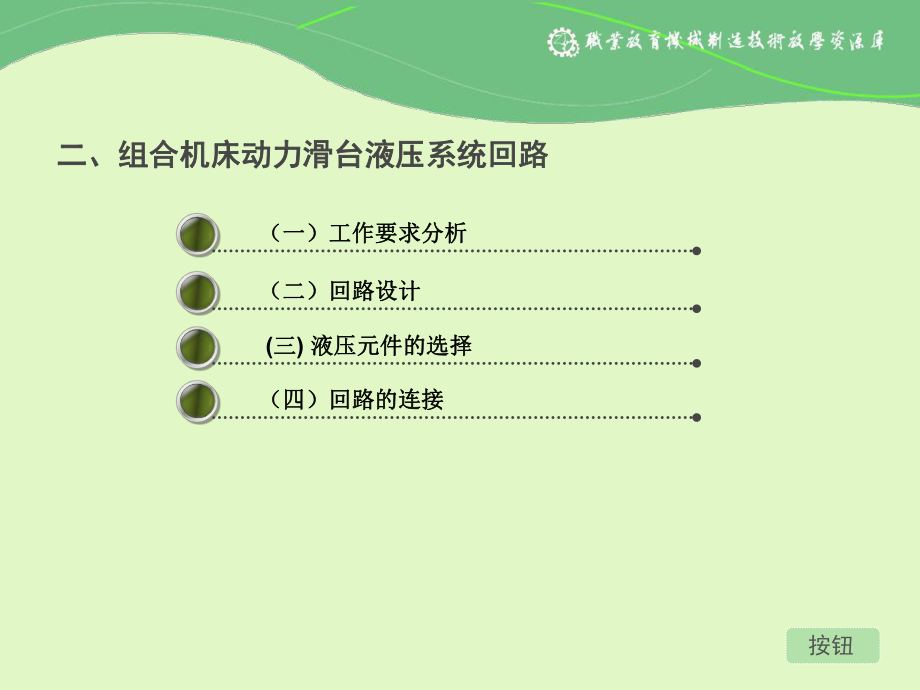

2、性能要求 一、組合機床動力滑臺工作原理一、組合機床動力滑臺工作原理 按鈕以速度控制為主，同時實現換向控制，實現動力滑臺的快進工進1工進2死擋停快退原停循環運動。 二、組合機床動力滑臺液壓系統回路二、組合機床動力滑臺液壓系統回路 （一）工作要求分析（一）工作要求分析（二）回路設計（二）回路設計 (三三) 液壓元件的選擇液壓元件的選擇（四）回路的連接（四）回路的連接按鈕工作循環快進工進1工進2死擋鐵停留快退原位停止 按鈕二、組合機床動力滑臺液壓系統回路二、組合機床動力滑臺液壓系統回路 （一）工作要求分析（一）工作要求分析二、組合機床動力滑臺液壓系統回路連接二、組合機床動力滑臺液壓系統回路連接1.采

3、用限壓式變量泵和調速閥組成的進油路容積節流調速 2.回油路上有背壓閥，滑臺運動平穩 3.采用行程閥和液控順序閥實現快進與工進的速度換接 4.采用串聯調速閥的二次進給回路，調速閥裝在進油路上 5.采用限壓式變量泵和液壓缸差動連接實現增速 按鈕6.在行程終點采用死擋鐵停留，提高了位置精度 （一）工作要求分析（一）工作要求分析（二）回路設計二、組合機床動力滑臺液壓系統回路連接二、組合機床動力滑臺液壓系統回路連接1-變量泵；2、5、10-單向閥；3-溢流閥；4-液控順序閥；6-電液換向閥7-先導型電磁換向閥；8-工進1調速閥；9-工進2調速閥；11-行程閥12-電磁換向閥；13-壓力繼電器；14-液壓

4、缸；15-擋鐵圖2 組合機床動力滑臺液壓回路(三三)液壓元件的選擇液壓元件的選擇序號名稱數量單位1變量泵1臺2液壓缸1個3單向閥4個4電液換向閥1個5行程閥1個 62位2通電磁換向閥1個 7調速閥2個8壓力開關1個9液控順序閥1個10壓力表1只 11 油管若干根（四）回路的連接（四）回路的連接 通過連接、觀察，進一步熟悉液壓系統的組成，了解各元件的作用，分析其工作原理。 三、組合機床動力滑臺液壓系統調試三、組合機床動力滑臺液壓系統調試（一）正確閱讀組合機床液壓系統圖，找出基本回路。1） 限壓式變量葉片泵和調速閥組成的容積節流調速回路 2） 差動連接增速回路 3） 單向行程調速閥的快慢快換速回路

5、 4） 串聯調速閥的二次進給回路 5） 電液換向閥的換向回路 （二）（二）組合機床動力滑臺液壓系統的電磁鐵和行程閥動作順序分析三、組合機床動力滑臺液壓系統調試三、組合機床動力滑臺液壓系統調試動作電磁鐵行程閥壓力開關1YA2YA3YA快進+-工進1+-+-工進2+-+-固定擋鐵停留+-+快退-+-+-原位停止-(三三)工作回路調試工作回路調試 （1）快進 進油路:變量泵-單向閥2-電液換向閥6左位-行程閥下位-液壓缸左腔； 回油路：液壓缸右腔-電液換向閥6左位-單向閥5-行程閥下位-液壓缸左腔。1YA帶電，行程閥8導通1 1快速前進快速前進( (差動）差動）(三三)工作回路調試工作回路調試（2）

6、工進1 進油路:變量泵1單向閥2三位換向閥6(左位)調速閥8電磁閥12(右位) 液壓缸14左腔； 回油路:液壓缸14右腔三位換向閥6(左位)順序閥4背壓閥3油箱。1YA帶電，行程閥8切斷(三三)工作回路調試工作回路調試（3）工進2 進油路:變量泵1單向閥2三位換向閥6(左位)調速閥8調速閥9液壓缸14左腔； 回油路:液壓缸14右腔三位換向閥6(左位)順序閥4背壓閥3油箱。1YA、3YA帶電，行程閥8切斷（4）固定擋鐵停留 (三三)工作回路調試工作回路調試1YA、3YA帶電，行程閥8切斷 壓力繼電器5發出信號給時間繼電器?；_在端點停留。(三三)工作回路調試工作回路調試（5）快退 進油路:變量泵

7、1單向閥2三位換向閥16(右位)液壓缸14右腔； 回油路:液壓缸14左腔單向閥6三位換向閥12(右位)油箱2YA帶電，行程閥8由切斷到導通(三三)工作回路調試工作回路調試（6）原位停止 變量泵14單向閥5三位換向閥6(中位)油箱1YA、2YA、3YA斷電，行程閥8導通當滑臺快退到原位時，擋塊壓下原位行程開關當滑臺快退到原位時，擋塊壓下原位行程開關，使電磁鐵，使電磁鐵1Y、2Y和和3Y都斷電，先導閥都斷電，先導閥11、液動換向閥液動換向閥12處于中位，滑臺停止運動，泵處于中位，滑臺停止運動，泵14通過閥通過閥12中位中位(M型型)卸載。為了使卸載狀態下卸載。為了使卸載狀態下控制油路保持一定預控壓

8、力，泵控制油路保持一定預控壓力，泵14和閥和閥12之間之間裝有單向閥裝有單向閥13，單向閥，單向閥13的開啟壓力的開啟壓力P=0.4MPa。 （1）采用了限壓式變量泵和調速閥組成的容積節流調速回路，）采用了限壓式變量泵和調速閥組成的容積節流調速回路，保證了穩定的低速運動（其最小進給速度可達保證了穩定的低速運動（其最小進給速度可達v=0.0066m/min），較），較好的速度剛性和較大的調速范圍。進給時回油路上的背壓閥除了防止好的速度剛性和較大的調速范圍。進給時回油路上的背壓閥除了防止空氣滲人系統外，還可以使滑臺承受一定的負值負載?？諝鉂B人系統外，還可以使滑臺承受一定的負值負載。 （2）采用了限

9、壓式變量泵和液壓缸差動連接兩項措施來實現快進）采用了限壓式變量泵和液壓缸差動連接兩項措施來實現快進，可以得到較大的快進速度，系統能量利用合理。當滑臺停止運動時，可以得到較大的快進速度，系統能量利用合理。當滑臺停止運動時，換向閥使液壓泵在低壓下卸荷，減少了能量損耗。，換向閥使液壓泵在低壓下卸荷，減少了能量損耗。 （3）采用了行程閥和順序閥實現快進與工進的換接，簡化了油路）采用了行程閥和順序閥實現快進與工進的換接，簡化了油路，而且使動作可靠，轉換的位置精度也比電氣控制高。由于工進速度，而且使動作可靠，轉換的位置精度也比電氣控制高。由于工進速度比較低，采用布置靈活的電磁閥來實現兩種工進速度的換接，可以得比較低，采用布置靈活的電磁閥來實現兩種工進速度的換接，可以得到足夠的換接精度。到足夠的換接精度。 （4）采用換向時間可調的三位五通電液換向閥來切換主油路，提）采用換向時間可
