電火花加工機床安全防護技術要求

1、電火花加工機床安全防護技術要求GB 13567 19981998 11 18批準1999 09-01 實施前言本標準在基本術語、方法學等方面與GB T 15706 1 1995機械安全 基本概念與設計通則第 1 部分：基本術語、方法學相一致；在技術原則與規范方面與GB T 15706 2 1995機械安全基本概念與設計通則第 2 部分：技術原則與規范相協調。本標準結構和內容的確定按GB 16755 1997機械安全 安全標準的起草和表述規則。本標準是關于電火花加工機床的通用安全技術要求，同時標準中也規定了主要電火花加工機床（如電火花成形機、電火花線切割機、電火花磨床、電火花穿孔機等）的具體安全

2、要求。本標準從實施之日起，同時代替GB 13567 92。本標準的附錄A 是提示的附錄。本標準由中華人民共和國原機械工業部提出。本標準由全國特種加工機床標準化技術委員會歸口。本標準起草單位：機械工業部蘇州電加工機床研究所。本標準主要起草人：于志三、傅初森、朱紅。本標準于1992年 7月首次發布。1 范圍本標準規定了電火花加工機床的安全防護技術要求。本標準適用于電火花成形機、電火花線切割機、電火花磨床、電火花穿孔機及其他電火花加工機床（以下簡稱機床）。2 引用標準下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探

3、討使用下列標準最新版本的可能性。GB T 261 1983 石油產品閃點測定法（閉口杯法）GB 2894 1996 安全標志GB 48241996工業科學和醫療（ISM）射頻設備電磁騷擾特性的測量方法和限值GB T 5226 1 1996 工業機械電氣設備第一部分：通用技術條件GB 12265 1 1997 機械安全防止上肢觸及危險區的安全距離GB T 14896 1 1994 特種加工機床術語基本術語GB T 14896 2 1994 特種加工機床術語放電加工機床GBT 1570611995 機械安全基本概念與設計通則第1 部分：基本術語、方法學GBT 1570621995 機械安全基本概念

4、與設計通則第2 部分，技術原則與規范GB 16755 1997 機械安全安全標準起草與表述規則GB T 16769 1997 金屬切削機床噪聲聲壓級的測量ZB J50 005 1988 金屬切削機床粉塵濃度的測定3 定義本標準除采用GB T 14896 1 14896 2 中的定義外，還采用下列定義。3 1 危險 hazard可能損傷或危害健康的起源。注： “危險”一詞一般與其他詞聯合使用限定其起源和預料其對身體損傷或危害健康的性質，如電擊危險，擠壓危險、剪切危險、中毒危險等（由機械產生的各種危險見第4 章 ）。3 2 風險 risk在危險狀態下，可能損傷或危害健康的概率和程度的綜合。3 3

5、危險區danger zone使人面臨損傷或危害健康風險的機械內部和（或 ）周圍的某一區域。注：產生本定義中所設想的風險中的危險既可在機床預定使用期間經常存在（危險運動件的運動，焊接時的電弧等），也可能意外地出現（意外起動等）。3 4 加工區machining area工具電極與工件放電加工所經過的區域。3 5 工作區working area可能出現工作過程的區域。這個區域包含機床運動部件運動所需的位置、裝卸工件所需的位置以及安裝、使用、調整、維護、清理和修理機床所需的位置。3 6 安全防護safeguarding采用稱為安全防護裝置（防護裝置、安全裝置）的特定技術手段，防止人們遭到不能由設計適

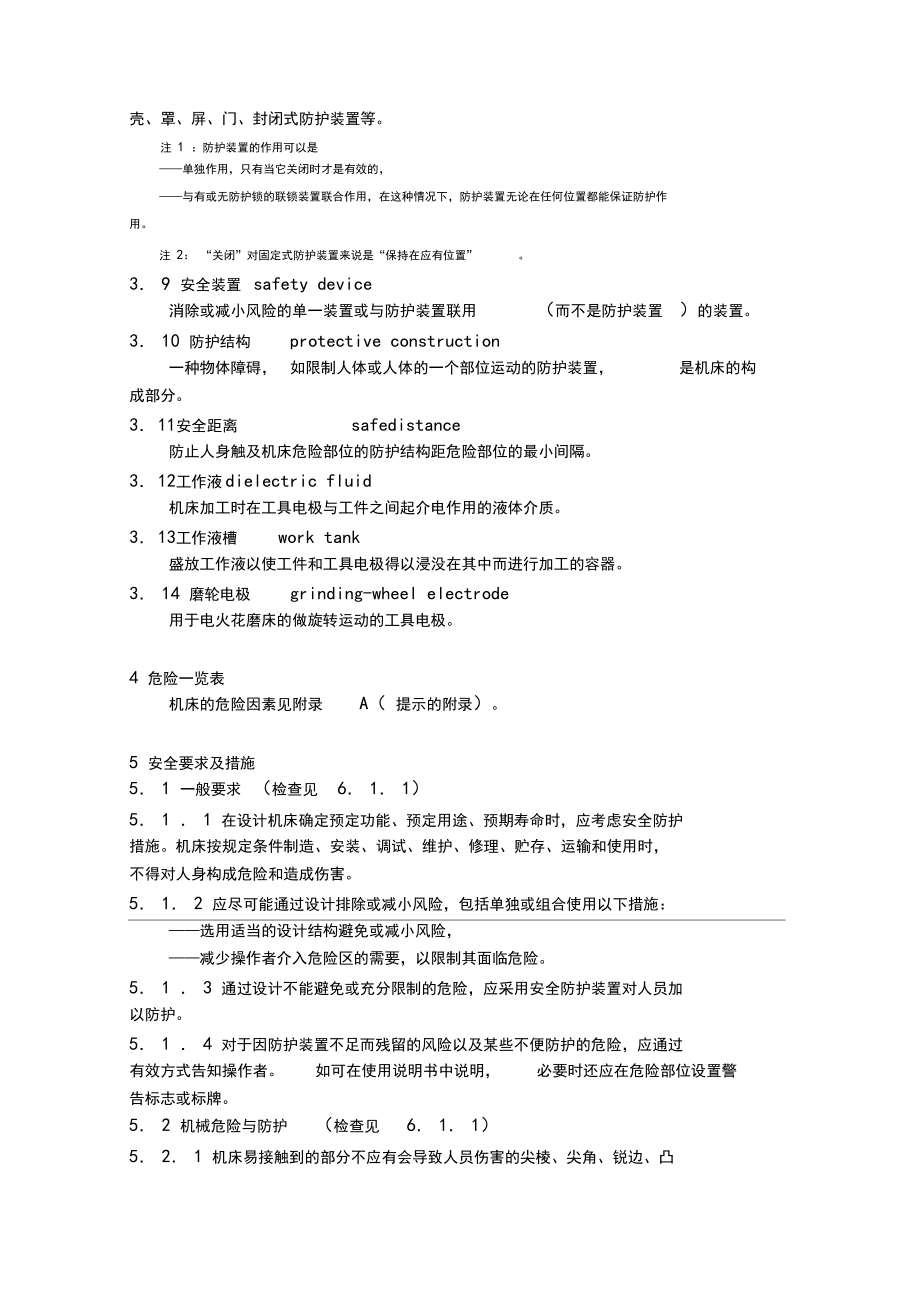

6、當避免或充分限制的各種危險的安全措施。3 7 操作者operator對機床進行安裝、使用、調整、維護、清理、修理或運輸?shù)娜藛T。3 8 防護裝置guard通過物體障礙方式專門用于提供防護的裝置。根據其結構，防護裝置可以是殼、罩、屏、門、封閉式防護裝置等。注 1 ：防護裝置的作用可以是單獨作用，只有當它關閉時才是有效的，與有或無防護鎖的聯鎖裝置聯合作用，在這種情況下，防護裝置無論在任何位置都能保證防護作用。注 2： “關閉”對固定式防護裝置來說是“保持在應有位置”。3 9 安全裝置safety device消除或減小風險的單一裝置或與防護裝置聯用（而不是防護裝置）的裝置。3 10 防護結構prot

7、ective construction一種物體障礙，如限制人體或人體的一個部位運動的防護裝置，是機床的構成部分。311安全距離safedistance防止人身觸及機床危險部位的防護結構距危險部位的最小間隔。312工作液dielectric fluid機床加工時在工具電極與工件之間起介電作用的液體介質。313工作液槽work tank盛放工作液以使工件和工具電極得以浸沒在其中而進行加工的容器。3 14 磨輪電極grinding-wheel electrode用于電火花磨床的做旋轉運動的工具電極。4 危險一覽表機床的危險因素見附錄A（ 提示的附錄）。5 安全要求及措施5 1 一般要求（檢查見6 1

8、 1）5 1 1 在設計機床確定預定功能、預定用途、預期壽命時，應考慮安全防護措施。機床按規定條件制造、安裝、調試、維護、修理、貯存、運輸和使用時，不得對人身構成危險和造成傷害。5 1 2 應盡可能通過設計排除或減小風險，包括單獨或組合使用以下措施：選用適當?shù)脑O(shè)計結構避免或減小風險，減少操作者介入危險區的需要，以限制其面臨危險。5 1 3 通過設計不能避免或充分限制的危險，應采用安全防護裝置對人員加以防護。5 1 4 對于因防護裝置不足而殘留的風險以及某些不便防護的危險，應通過有效方式告知操作者。如可在使用說明書中說明，必要時還應在危險部位設置警告標志或標牌。5 2 機械危險與防護（檢查見6

9、1 1）5 2 1 機床易接觸到的部分不應有會導致人員傷害的尖棱、尖角、銳邊、凸出部分和開口等，以免引起刺傷和扎傷危險。5 2 2 在預定工作條件下，機床或其部件不應出現意外翻倒、跌落或移動。機床在采用開式導軌時，必須采取防顛覆措施。5 2 3 機床的往復運動部件應采取可靠的限位措施。各坐標軸必須設置可靠的機械限位裝置，防止造成滑落和擠壓危險。5 2 4 要防止在機床緊急停止或其動力和控制信號中斷時造成沖擊危險。有可能產生自然移動的部件（如高速走絲電火花線切割機的貯絲筒），對其制動動作不應中斷。垂直運動部件（如電火花成形機的主軸）不應下落，或返回至設計規定的安全位置。5 2 5 電極夾持裝置應

10、安全、可靠，確保不使電極墜落或在高速旋轉時被甩出而造成拋射危險。自動交換電極的裝置應可靠，不使電極脫落。5 2 6 高速走絲電火花線切割機的貯絲筒必須加防護罩，以防止在高速運轉中造成的卷入危險。貯絲筒由電機驅動轉動時，其上絲手柄如不能自動脫開，應與控制系統聯鎖，使得只有在手柄取下或不暴露于表面時，貯絲筒方可轉動。貯絲筒運轉時，不應出現電極絲的纏繞和拋射。5 2 7 電火花磨床的加工區應加防護罩，以避免磨輪電極旋轉時造成切割危險，并防止工作液的飛濺。5 3 安全防護裝置（檢查見6 1 2）5 3 1 安全防護裝置是針對所涉及的機械或其他危險而設置的。它應做到：滿足所需要的機械強度和剛性，性能可靠

11、；不增加任何附加（如造成夾傷、剪切等）危險；能牢固可靠地固定。5 3 2 在危險性較大的部位應考慮采用多種安全防護裝置，以免共因失效。如電火花成形機的防火裝置，坐標軸的限位裝置等。5 3 3 防護裝置的安全距離應符合GB 12265 1 的規定。5 3 4 當打開聯鎖的防護裝置時，機床應停止工作或不能起動，并應確保在防護裝置關閉前不能起動機床。5. 3. 5可拆卸的防護裝置應裝拆方便，其質量不得大于6kg。防護裝置的開啟推動力不得大于40N。5 4 控制系統和裝置（檢查見6 1 2）5 4 1 機床運動部件的控制及操縱系統（簡稱控制系統）應功能可靠，并確保所有功能不相互干擾。應能承受預期的工作

12、負荷和外來影響，控制信息載體的中斷和損壞，不應導致危險局面的出現。5 4 2 設置控制器件時應考慮到誤操作所帶來的附加危險，容易出現誤操作的控制器件應在設計上考慮容錯。要防止由于無意或偶然觸及控制器件所引起的意外起動。5 4 3 每個“起動”控制器件附近均應設置一個“停止”控制器件。機床的每個操作位置均應設置急停器件。急停器件應符合GB T 5226 1 1996中 10 7的規定。5 4 4 數控機床應為每種控制功能設置工作狀態選擇開關，其每一個位置只允許對應于一種控制方法或工作狀態（如自動控制或調整、檢查）。也可用其他方 式（如代碼控制）進行工作狀態選擇。5. 4. 5操縱手輪、手柄的操縱

13、力在機床行程范圍內應均勻，一般應不大于表1中的數值。表1操縱手輪、手柄操縱力主機質量，kgM03a255 1010經常用手輪、手柄，N406080120不經常用手輪、手柄，N60100120160注1每班使用次數大于25次的手輪、手柄為經常用手輪、手柄。2用于夾緊、鎖緊、頂緊以及增加阻尼等特殊要求的手輪、手柄，具操縱力按 設計要求。3極少使用的調整或維修用手輪、手柄，具操縱力按設計要求。4變型機床的手輪、手柄操縱力按基型要求。5. 4. 6操縱手輪、手柄的安裝圖度（從地面到手輪、手柄的中|可便置的距離）， 應符合表2的規定。操縱手輪、手柄的位置圖于 2m的機床，應設置操作臺、踏 腳板等。表2操

14、縱手輪、手柄的安裝高度使用情況操縱手輪、手柄離地面的高 度，m經常使用0.5 1.7不經常使用0.3 1.85僅調整時使用a5. 4. 7經常觀察讀數的儀表的安裝高度一般為 0.71.7m。不經常觀察讀數的 儀表的安裝高度允許為0.32.5m。5. 5 電氣危險與防護（檢驗見6. 1. 3, 6. 2. 1）5. 5. 1電氣箱（柜）引至工件和工具電極的脈沖電源輸出線應絕緣，電氣箱（柜）上的接線柱不允許外露，以防止直接電接觸的危險。5. 5. 2電火花成形機主軸端部絕緣層的位置應盡量靠近工具電極，工具電極 夾具的調節部分（如調整架）應與工具電極絕緣；使用說明書中應對工具電極帶電 現象可能造成操

15、作人員直接電接觸的危險加以警告性說明。5. 5. 3機床應可靠接地，滿足保護電路連續性的要求。5. 5. 4 電氣箱（柜）的防護等級應符合 GB/T 5226. 1 1996中13. 3的要求。機床其他電氣設備的安全要求應符合GB T 5226 1 的規定。5 6 防火和防爆要求（試驗見6 2 2）5 6 1 機床使用的可燃性工作液的閃點必須在70以上。閃點的檢驗按GB T 261 的規定。5 6 2 使用可燃性工作液的電火花成形機等，必須采用浸入式加工，且應使液面高度（工件表面到工作液面的最小距離）與工作電流相適應。注：在工作電流 通0A時，液面高度應250mm。工作電流增大，液面高度應相應

16、增加。使用說明書中應向用戶提出加工時的液面高度要求。5 6 3 使用可燃性工作液的機床，應采取下列防燃措施：一采用可靠的液面高度自動監測裝置（液面控制器），并與相應的控制裝置聯鎖。液面不在規定的高度以上，機床應不能放電加工；采用可靠的液溫自動監測裝置 （液溫控制器），并與相應的控制裝置聯鎖。在工作液溫度 君0c時，機床應不能放電加工；機床應配備滅火器和預留自動滅火裝置接口。 自動滅火裝置應與機床總電源聯鎖；使用說明書中應明確指導用戶選用滅火器類型及應采用的防火措施和方法。5 6 4 使用說明書中應說明電火花成形機在采用油杯附件加工時，應采取預留排氣孔等防爆措施，以防止加工時由于工件與工具電極的

17、加工間隙中積存大量氣體而發生爆炸和產生拋射危險。5 7 電磁兼容5 7 1 電火花加工機床為GB 4824 中的 2 組 A 類設備（非家用和不直接連接到住宅低壓供電網絡的所有設施中使用的工、科、醫設備）。5 7 2 機床的電磁騷擾限值正在考慮中。5 8 油霧和煙霧（檢查見6 1 4）5 8 1 電火花成形機在加工過程中產生有害氣體、油霧、煙霧等，須在機床上設置排氣接口（或以附件形式）。并在使用說明書中說明排氣裝置的性能、參數等要求。5 8 2 有害氣體、油（煙 ）霧濃度的測定方法按ZB J50 005 的規定。5 9 工作液系統（檢查見6 1 4）5 9 1 工作液循環和過濾系統包括管路、泉

18、、閥、容器、管接頭等處不得滲漏。使用易銹蝕性工作液的機床，與工作液直接接觸的零、部件應采用防銹材料制造或采取防銹措施。5 9 2 工作液管路必須耐壓。管路系統應在承受1.5 倍的工作液最大壓力時能正常工作，以避免管路可能崩裂時造成機械故障和高壓流體的噴射危險。5 10 噪聲（檢查見6 1 4）5 10 1 機床應采取降噪、減振措施，使在運轉時不致出現不正常的尖叫聲和沖擊聲。5. 10. 2 機床整機噪聲聲壓級不得超過 83dB（A）。機床的噪聲測量方法應符合 GB T 16769的規定。5 11 照明（檢查見6 1 4）5 11 1 應提供機床安全工作所需的照明裝置或在機床上預留安裝照明裝置的

19、接口。5 11 2 機床照明裝置的電氣安全要求應符合GB T 5226 1 的規定。6 安全要求的檢驗機床的安全要求可通過檢查、試驗等進行檢驗。檢查可通過目測、手動檢驗及測量等實施，試驗則是按照一定的方法，通過儀器測量相應指標數據，得出定性和定量結論（試驗中可以有檢查內容）。6 1 檢查檢查的項目和要求如下：6 7 1 機械安全檢查（安全要求見5 1、 5 2）a）通過安全評估、設計安全分析等檢查機床是否達到了安全設計的要求以及安全措施是否合理；b）機床易接觸到的部分是否平整，是否有尖棱、尖角、毛刺等；c）機床是否穩固，重心是否合理。采用開式導軌的機床是否采取了防顛覆措施；d）工作臺等是否限位

20、可靠；e）主軸是否限位可靠，是否有可靠的失壓保護裝置；f）主軸頭是否限位可靠；g）電極夾持裝置和自動交換電極裝置是否可靠；h）高速走絲電火花線切割機的貯絲筒的制動、限位、上絲手柄是否滿足安全要求，是否按規定設置了防護罩；i）電火花磨床是否按要求采取了防護措施。6 1 2 安全防護裝置和控制系統安全檢查（安全要求見5 3、 5 4）a）安全防護裝置的設置是否合理，其本身剛性、強度、可安裝性等是否符合要求，是否增加了附加危險；b）易出現火災和坐標軸可能撞擊的危險性較大的部位是否采取了多種安全防護措施，c）帶聯鎖的防護裝置的聯鎖是否有效、可靠；d）防護裝置的安全距離是否滿足 GB 12265. 1標

21、準的要求，e）可拆卸的防護裝置的質量是否超過 6kg,防護裝置的開啟推動力是否大于40N；f）控制系統功能是否可靠，是否相互干擾。控制信息載體的中斷是否會導致危險；g）易出現誤操作的控制器件是否進行了容錯設計，是否會出現意外起動的可 能性；h）數控機床設置的工作狀態選擇開關是否一個位置對應一種控制方式或工作狀態；i）操縱手輪和手柄的操縱力和安裝高度是否符合要求，儀表等的安裝高度是否符合要求。6 1 3 電氣安全檢查（安全要求見5 5）a）工具電極和工件的電源引線、 接線柱的外露部分以及工具電極是否采取了防止人員直接電接觸的措施或提出了警告性說明；b）電氣箱（柜）以及操作面板等是否達到了所要求的

22、防護等級；c）電氣箱（柜）是否采取了防電擊保護措施見GB/T 5226. 11996中的6 2 1；d）電氣設備是否提供了殘余電壓防護措施并符合要求見GB/T 5226. 11996 中的6 2 3；e）采用PELV防護措施是否符合有關要求見 GB/T 5226.1 1996中的6.4;f） 電氣設備和機床的所有裸露導體件是否接到保護接地電路上見GB T5226 1 1996 中的8 2 3；g）機床的每個操作位置是否都設置了急停器件，急停器件的使用和安裝是否符合要求見GB T 5226 1 1996中的9 2、 10 7；h）電動機的安裝是否符合規定見 GB/T 5226. 1 1996中的

23、16. 2。614 其他安全檢查（安全要求見58、59、510、511）a）機床上是否提供了可抽、排油霧和煙霧等的裝置或接口（或附件形式）；b）工作液系統是否有滲漏現象，使用易銹蝕性工作液的機床是否對有關零部件采取了防銹措施；c）機床整機的噪聲聲壓級是否符合要求；d）機床上是否提供了所需要的照明裝置或相應的接口。6 1 5 使用信息檢查（安全要求見第7 章 ）a）機床的信號、警告裝置、標志和符一號等是否完善，是否符合安全要求；b）機床的標志和符號等是否牢固、清晰可見；c）使用說明書是否對機床的危險及其防護措施作了明確說明，d）使用說明書提供的信息是否全面，實用性強；e）使用說明書是否能經久耐用

24、。6 2 試驗機床應進行下列試驗：電氣試驗；防燃措施試驗。6 2 1 電氣試驗 （安全要求見5 5和 GB T 5226 1 1996第 20 章 ）機床應按GB T 5226 1 1996第 20 章的規定作如下試驗：a）保護接地電路的連續性保護接地電路應按照GB/T 5226. 1 1996中第8章進行目測檢查，并應 進行保護導線連接的牢固性檢查。止匕外，保護接地電路的連續性應通過引入來自 PELV電源的50Hz或60Hz 的低電壓、至少10A電流和至少10s時間的驗證。該試驗在 PE端子（見GB/T 5226. 1 1996中5. 2）和保護接地電路部件的各不同點間進行。PE端子和各測試

25、點間的實驗電壓降不應超過表 3所規定的值。表3保護接地電路的連續性的檢驗被測保護導線支路最小有效截面積， mm2最大的實試電壓 降，V1.03.31.52.62.51.94.01.46.01.0b）絕緣電阻試驗在動力電路導線和保護接地電路間施加 500Vd,c時測得的絕緣電阻不應小于1M Qoc）耐壓試驗電氣設備的所有電路導線和保護接地電路之間應經受至少1 s時間的耐壓試驗，打算工作在或低于PELV電壓的電路除外。試驗電壓應 具有兩倍的電氣設備額定電源電壓值或 1 000V,取其中的較大者； 頻率為50Hz或60Hz; 由最小額定值為500VA的變壓器供電。不適宜經受該試驗的元件應在試驗期間斷

26、開。6. 2. 2防燃措施試驗（安全要求見5. 6）防燃措施應進行一般性檢查和試驗，步驟如下；a）一股性檢查目測檢驗機床是否采取了多種防護措施， 是否配備了滅火器和自動滅火裝置 接口。使用說明書是否有關于可燃性工作液閃點的要求， 是否對有關方法和措施 做了說明。b）試驗安全防護措施中使用的液面控制器、液溫控制器等安全裝置要進行功能及可 靠性試驗，一般在模擬加工狀態進行。 檢驗液溫控制器時如需對工作液加溫，應采用安全的升溫方法和升溫條件。自動滅火裝置接口應進行相應的檢驗。7 使用信息（檢驗見6 1 5）7 1 信號和警告裝置信號和警告裝置的設計、配置應便于檢查，使用說明書中應有對警告裝置的檢查規

27、定。7 2 標志、符號7 2 1 機床應有產品標志（銘牌），主要包括下列信息：產品名稱；制造廠名稱；產品型號；生產日期或出廠日期；編號。7 2 2 機床及其附件的注油位置和潤滑點應有紅色標志。操作件的顏色應與主機不同。7 2 3 機床易發生危險的部位（包括防護裝置）必須有安全標志或涂上安全色，警告操作者注意各種危險。警告標志應符合GB 2894 1996 中 1 5 的規定。7 2 4 機床電氣設備的標志應符合GB T 5226 1 第 18 章的規定。7 2 5 機床上的標志應牢固，信息應保持清晰可見。7 3 使用說明書使用說明書中關于安全方面的要求應內容全面、具體， 明確提醒操作者在操作中

28、可能會面臨的危險，并應有危險防范措施和防護方法的說明。使用說明書安全內容主要如下：7 3 1 機床的運輸、搬運和貯存信息機床的安全貯存條件，機床的尺寸、重量和重心位置；機床的搬運說明（例如起吊設備的施力點）；機床的包裝安全要求及包裝圖示標志。7 3 2 機床交付試運轉的信息機床固定和基礎的要求；裝配和安裝要求， 安裝的空間要求等；使用可燃性工作液的機床還應考慮工作場所的防火要求（包括屋頂、建筑材料等），允許的環境條件：如環境溫度、濕度和振動等要求；機床動力源的連接說明（包括接地裝置的要求）。7 3 3 機床自身的信息機床產生的噪聲數據；安全功能的說明和圖表。7 3 4 機床使用信息使用前的準備

29、和檢查； 使用前和使用中的安全和安全防護、警告標志及說明； 起動及運行過程中的操作程序、 方法、注意事項及容易出現的誤操作和 防范措施； 使用中可能出現的危險情況； 運行中的監測和記錄。7. 3. 5機床維修信息應提出維修人員進行維修的安全技術要求。8. 3. 6機床的使用說明書應經久耐用。附錄 A（提示的附錄）與GB/T15706有關的危險一覽表本危險一覽表是在GB/T 15706的第1部分、第2部分給出的原則基礎上,并結合電火花加工機床的具體情況列出的。右面三欄只作為信息給出表A1 危險一覽表危 險有關標準章條本標準中對應章條GB/T 15706.11995GB/T 15706 . 219
