北一工地水電施工方案

1、北一工地水電施工方案施工組織設計 , 方案, 恒盛陽光尚城四期 -1目錄第二章 工第一章 施工組織設計概況 .程概況第三章 施工管理和施工組第四章 施工計第五章施工準第六章施工方第七章質量目標保證措34第八章 文明施工及安全生產保證措36第九章 成品、設備部件保護措施及工期保證措44第十章 安裝調試及工程交接驗收47中國建筑第八工程局 第1頁 共 39頁施工組織設計 , 方案, 恒盛陽光尚城四期 -1第一章、施工組織設計概述1、編制總思想遵守國家有關法律法規，信守承諾，履行合約，堅持以顧客為中心的原則，不 斷提高服務質量，滿足用戶的需要。實施有效措施以確保結構安全、滿足使用功 能、消滅質量通病

2、、建設綠色環保型精品工程 ; 以過程控制保質量、科學管理促工 期、周密預防保安全、統籌協調顧大局為原則，最終實現按質按期完成施工任務。2、編制依據2.1 施工合同。2.2 施工圖紙中國建筑東北設計研究院有限公司圖紙。23 現行國家、省、市有關法規、條例、規定。2.4現行工程建設國家、行業、地方標準及圖集。2.5工程建設標準強制性條文 （ 房屋建筑部分 ）。2.6國際標準化組織 （ISO） 標準及其它。2.7建設單位各類招投標文件2.8現行的施工驗收規范? 給水排水管道工程施工及驗收規范 GB50268-97 ? 采暖與衛生工程施 工及驗收規范 GBJ242-82 ? 火災自動報警系統施工及驗收

3、規范 GB50166- 92 ? 其他相關規范。3. 編制原則實用、可行、安全、經濟、高效、環保、衛生。中國建筑第八工程局 第 2 頁 共 39 頁施工組織設計 , 方案, 恒盛陽光尚城四期 -1第二章 工程概況1、工程簡介本工程位于沈陽市于洪區大韓屯，本項目共包括 19 個單體工程，總建筑面積237552平方米，其中 1#3#、6#8#為高層建筑,（ 地下一層，地上 3幢22層，2幢 23層， 1幢26層，）為剪力墻結構 ;4#（ 地上8層）5#（地上9層）為小高層建筑，9#16#（地下一層，地上五層 ）為情景洋房建筑，幼兒園 17#（地上 3層） 、大型商業18#（ 地下二層，地上四層 ）

4、 及地下車庫為框架結構， 1#16#為住宅建筑。2、施工內容2.1 給排水、采暖分部2.3 生活給水系統2.3 生活排水系統2.4 消防給水系統3、工程特點3.1. 平面布置比較緊湊。3.2. 各個工種交叉作業配合要求高。3.4.3.3. 功能系統齊全，安裝專業性較強，對施工管理人員的素質要求較高。本工程環境條件較好，有利于搞好文明施工建設。4、質量要求: 合格工程。第三章 施工管理及施工組織1（ 機電安裝管理架構機電安裝分部項目部技術總監 質安總監水施組 資料組 質安組 材料組中國建筑第八工程局 第3頁 共 39頁施工組織設計 , 方案, 恒盛陽光尚城四期 -1材材材交各各義生消 料料料工類

5、工務活防采選保技文種消 給及購 型管 術件質防 排采 定資往安隊 水 暖 板 料 來 員各類安裝班組2（分部項目部人員構成職 務 職稱 姓名 聯系電話 安裝項目部主管 工程師 田正卿 安裝技術總監 工程師 劉立斌 水施負責人 工程師.助理工程師 唐華 材料負責人 經濟師. 助理工 程師 高健 資料負責人 助理工程師 田正卿（ 兼）第四章 施工計劃1. 施工作業計劃本工程機電安裝作業點較分散，在實際施工中各安裝工種之間、各安裝工種與 土建施工作業之間的交叉配合尤為關健。經綜合分析，安裝工作可分三個階段及六 個流程進行。1.1. 三個階段。1.1.1. 初期階段 : 密切配合土建完成預埋、預留工作

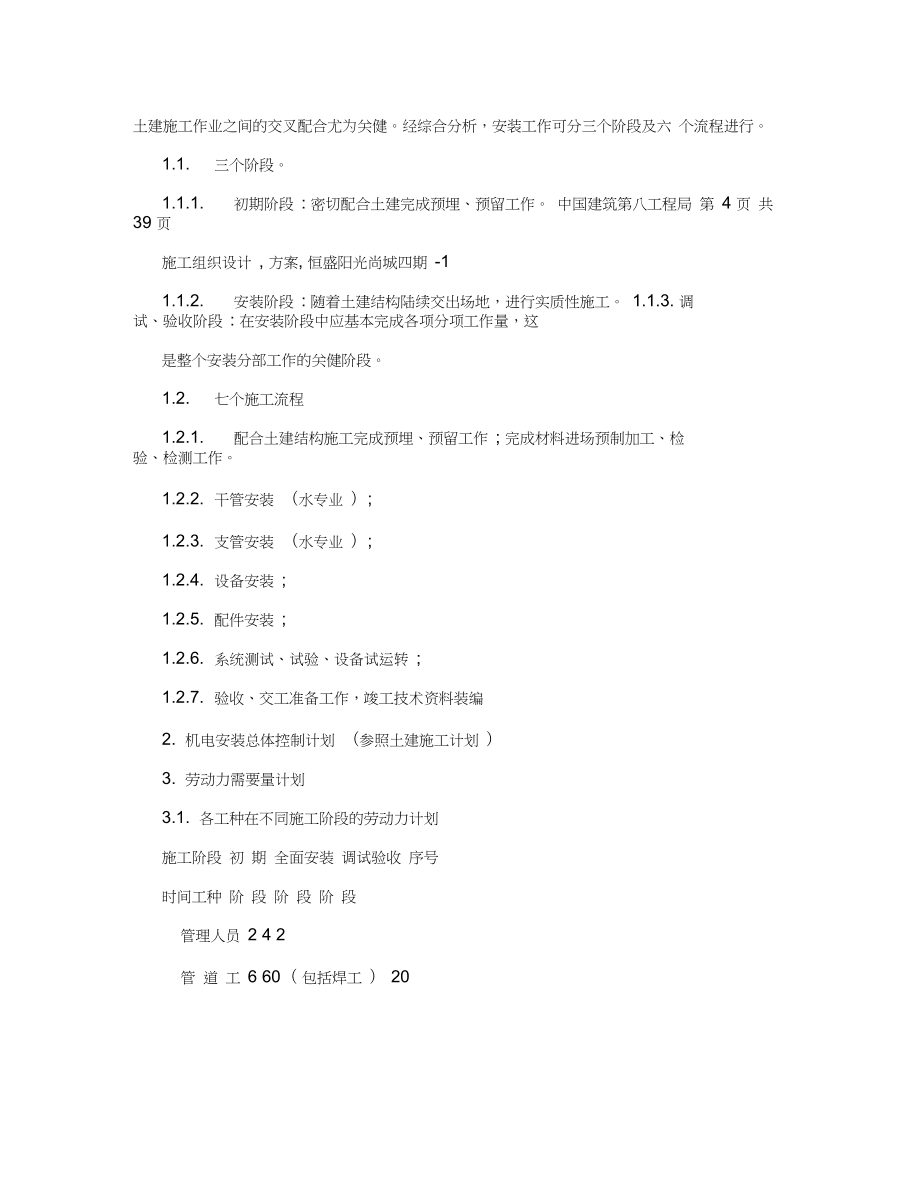

6、。 中國建筑第八工程局 第 4 頁 共 39 頁施工組織設計 , 方案, 恒盛陽光尚城四期 -11.1.2. 安裝階段 : 隨著土建結構陸續交出場地，進行實質性施工。 1.1.3. 調 試、驗收階段 : 在安裝階段中應基本完成各項分項工作量，這是整個安裝分部工作的關健階段。1.2. 七個施工流程1.2.1. 配合土建結構施工完成預埋、預留工作 ; 完成材料進場預制加工、檢 驗、檢測工作。1.2.2. 干管安裝 （水專業 ）;1.2.3. 支管安裝 （水專業 ）;1.2.4. 設備安裝 ;1.2.5. 配件安裝 ;1.2.6. 系統測試、試驗、設備試運轉 ;1.2.7. 驗收、交工準備工作，竣工

7、技術資料裝編2. 機電安裝總體控制計劃 （參照土建施工計劃 ）3. 勞動力需要量計劃3.1. 各工種在不同施工階段的勞動力計劃施工階段 初 期 全面安裝 調試驗收 序號時間工種 階 段 階 段 階 段管理人員 2 4 2管 道 工 6 60（ 包括焊工 ） 20中國建筑第八工程局 第5頁 共 39頁施工組織設計 , 方案, 恒盛陽光尚城四期 -14. 施工機具計劃4.1. 主要機具、測試儀表一纜表序號 名稱 規格 單位 數量 備注砂輪切割機 ?300400 臺 6手提砂輪機 臺 6沖擊鉆 臺 15手提電鉆 把 10臺式電鉆 把 4電動試壓泵 臺 4壓線鉗 臺 8交流電焊機 臺 46. 材料組織

8、計劃安排6.2. 材料定6.1. 根據招標文件要求，編排主要材料、設備計劃及進場計劃。購前應向建設監理單位提供材料生產許可證及有關資質證書和質量檢驗書等資料證 明，并盡可能提供實物樣板給建設監理單位選定。 6.3. 施工中每批進入工地的材 料、設備均有專人負責驗收，經項目負責人確認后，呈報監理工程師審核。7、分部分項工程施工進場計劃。第五章 施工準備1. 施工技術準備編制實施性施工組織設計關健部位的施工方案，質量保證措施。1.1. 組織各安裝工種技術人員熟悉設計圖紙，充分了解和掌握設計意圖、特點和技術要求，預先協調好各專業管線走向 , 坐標及標高，整體規劃、合理布局。1.2. 認真審查施工圖紙

9、可能存在的問題，并經圖紙會審提出對施工圖紙的的疑問及建議。中國建筑第八工程局 第6頁 共 39頁施工組織設計 , 方案, 恒盛陽光尚城四期 -12. 施工場地、物質準備。2.1. 編制施工平面布置及臨設計劃、臨水方案。2.2. 搭設現場施工臨時設施及安全、消防設施。臨設方案在必要時還需報送監理單位、當?shù)毓蚕啦块T審批。2.3. 按工機具進場計劃、材料進場計劃，組織施工機具、工程用料進場。2.4.組織各類辦公、生活、消防設施進場。3. 施工人員及各項規章制度準備3.1.按“機電安裝分部管理架構”及“分部項目部人員構成”落實各項專業負責人選，做到各司其職，各負其責。3.2.收制度”執行公司各項規

10、章制度包括“各級崗位責任制”、“工程質量 檢查與驗 、“工程技術檔案管理制度”、“技術交底制度”、“安全操作制度”等一系列制度。3.3. 對施工班組、作業人員進行技術再培訓以及技術交底和施工安全交底。第六章 施工方法3.4. 確保分包隊伍進場作業條件。1. 生活給排水系統1.1. 施工工藝流程1.1.1 生活給水系統安裝程序結構預埋、預留 支架制作 施工準備工作干管安裝 支架安裝 管道放線支架安裝 室內給水管道安裝 水壓試驗室外給水管道安裝通水試驗 管道消毒 管道沖洗 中國建筑第八工程局 第7頁 共 39頁施工組織設計 , 方案, 恒盛陽光尚城四期 -1竣工驗收1.1.2 排水系統管道安裝程序

11、施工準備工作 結構預埋、預留支架制作有余地排水立管安裝通球灌水試驗管線放線支管安裝雨水管安裝竣工驗收1.2. 生活給水管安裝施工方法及質量要求1.2.1 給水管安裝順序按先地下室內后管井的做法施工，施工標準執行有關規 范規定。1.2.2 給水管道系統 :1#3#、 6#8#高層區分為低、中、高三個區，110層為低區， 1120層為中區， 20層以上為高區，小高層 4#、5#為低區供中國建筑第八工程局 第 8 頁 共 39 頁施工組織設計 , 方案, 恒盛陽光尚城四期 -1水，生活給水干、立管采用鋼制復合給水管材，螺紋或卡箍連接，進戶支管采用 PP-R 塑料給水管，熱熔連接?？ü繙喜圻B接法; 檢

12、查橡膠圈是否匹配，并應涂水潤滑，套在其中一根管段末端，在橡膠墊圈內加入0 型密封圈，將對接的另一根管段套上，將膠圈移至連接段中央。將卡箍套在膠圈外，并將邊緣卡入溝槽中。將帶 變形塊的螺栓插入螺栓孔，并旋上螺母擰緊，擰緊時應注意對移交替旋緊，防止膠圈起皺(十字擰緊法)。9#17#小洋房區為低區供水，生活給水管采用PPR塑料給水管，熱熔連接。 18#商業為低區供水，生活給水管采用鍍鋅鋼管內襯不銹鋼復合管，絲接。 1.2.3. 管道穿越樓板、墻體、水池時要預埋套管保護，并有防滲漏措 施， 套管內徑按穿越管徑大 2 級為宜。124.給水管閥門口徑小洋房區管徑小于或等于50 mm時，采用截止閥，大于50

13、mn時，采用閘閥或蝶閥，小高層區、高層區、商業區、管徑小于DN50采用銅芯球閥，大于等于DN50的采用對夾式蝶閥，戶內給水管道采用暗裝形式，給水進 戶后預留裝修水嘴，衛生間、廚房間內部給水管由業主自行解決，水表設置安裝在 這管井內。1.2.5. 管道與閥門等附件連接時，附件兩端應設固定支承件。 1.2.6. 管道安 裝要做到橫平豎直，器具供水口標高位置要準確。管道閥門安裝允許偏差如下 :項 目 允許偏差 (mm)每米 5水平管道縱每 10 米 不大于 10橫方向彎曲架空.地溝.埋地每10米 不大于15立管垂直度 每米 3 中國建筑第八工程局 第9頁 共 39頁施工組織設計 , 方案, 恒盛陽光

14、尚城四期 -1高度超過 5米 不大于 1010 米以上每 10米 不大于 10平行管道在同一直線上間距 3和成排閥門1.2.7. 閥門安裝時，需進行閥體手把開啟關閉動作檢查，管道設備連接時，閥前須設活接配件，以方便日后拆卸維修。閥門安裝位置要合理，方便操1.2.8.作，成排閥門安裝時，標高要一致，操作輪朝向也需統一，保證整體美觀。管道安裝完畢后必須進行通水試驗，再進行水壓力測試，并做好測試驗收記錄。設 計要求小洋房區生活供水 PPR管道試驗壓力為0.9 Mpa、15min內，小高層區生活低區給水管道試驗壓力為1.10 Mpa、15min內，高層區生活供水管道試驗壓力低區為 1.10Mpa、15

15、min 內，中區為 1.35Mpa、15min 內，高區為 1.65Mpa15min內，管壓力下降不能超過0.05Mpa。穩壓1h后，補壓至規定的試驗壓力值。商業區供水 鍍鋅鋼管低區管道試驗壓力0.8Mpa、15min內，生活給水系統使用前必須沖洗和消 毒。 1.3. 排水系統安裝施工方法及質量要求，室內排水系統安裝，設計管道 : 小 洋房區排水管采用主PVC-U靜音排水塑料管，承插口粘接；小高層區和高層區主干 管采用GY型加強旋流器特殊單立管，采用柔性不銹鋼卡箍和橡膠密封圈密封，橫 管采用UPVCt。商業排水管采用3S聚丙烯超級靜音排水管，承插口連接。排出管 管段較長，故施工時應注意 ，出管

16、終端與始端的標高落差，保證坡度流向暢順。壓力水管及雨水管高層區 : 層面雨水采用內排系統排至室外雨水管網，雨水管、壓 力排采用滿足承壓要求的鋼制復合管，小高層、小洋房及商業區層面雨水采用外排 水系統。管道防腐，明設壓力排、雨水管，樟丹、銀粉漆各兩遍。1.3.1. 排水系統安裝重點注意事項中國建筑第八工程局 第10頁 共 39頁施工組織設計 , 方案, 恒盛陽光尚城四期 -1?.鑄鐵柔性排水管、UPV（塑料管安裝前,需對管材配件進行檢查，檢查管道內外是否光滑，平整，有無裂口及明顯痕紋，自檢認為合格后方可使用。?. 排水立管要控制好垂直度，水平支管控制好水平直線及坡度。連接排水器具 的預留口位置要

17、準確無誤。?. 需暗裝或埋地的排水管道，要先做好灌水試驗驗收后方能作隱蔽施工。1.3.2. 生活排水主干管采用鑄鐵柔性管道、管件卡箍連接，支管采用UPVC排水管道連接為膠粘接，制作連接的固化時間以 2-3min 為宜。膠粘劑涂抹要均勻，適量，保證粘接口飽滿且無氣泡。預制管段的節點誤差應不大于5mm。注: 排水管道出戶穿圍護外墻部分改用鍍鋅鋼管，戶內 0.5 米。戶外 1 米且加 強防腐。133.生活排水支管UPVC排水管材與管件連接粘接的深度應符合如下標準? 管外徑為 ?50 時，承插深度為 25mm。? 管外徑為 ?75 時，承插深度為 40mm。? 管外徑為 ?110 時，承插深度為 50

18、mm。? 管外徑為 ?160時，承插深度為 60mm。1.3.4.?垂直度每米不大于3mm 5米以內不大于15mm 5米以上不大于30mm?橫管彎曲度每米長度不大于2mm全長25米以內上不大于50mmUPVC管道安裝橫管偏差按如下標準。? 垂直度每米不大于 3mm， 5米以內不大于 10mm， 5米以上不大于 30mm。?橫管彎曲度每米長度不大于 2mm每25米以內不大于8mm 1.3.5.排出與立管的連接彎頭應全部采用兩個 45 度彎。排水立管檢查口安裝高度為距地 1 米，立管外表距墻體平面距離控制在 20mm之間，排水中國建筑第八工程局第11頁共39頁施工組織設計 , 方案, 恒盛陽光尚城

19、四期 -1管道每 6層設1個立管節能裝置。1.3.6. 管道安裝完畢后，進行灌水和通水試驗，灌水高度應不低于底層地面高 度。滿水15min后，若水面下降，再罐滿延續5min,以液面不下降為合格。排水 系統按給水系統的 1/3 配水點同時開放，檢查排水是否暢通，有無滲漏。1.3.7. 排水主立管及水平干管管道均應做通球試驗，1.3.8. 排水管道吊 . 支架按如下間距標準管道外徑 50 75 110 160立管間距 (m) 1.50 2.00 2.00 2.00橫管間距 (m) 0.50 0.75 1.10 1.6器具安裝要保證連接口嚴密無滲漏，托架埋設平整牢固，與器具接觸緊密。地漏等衛

20、生器具的存水彎深度大于50mm?單獨器具的安裝標高誤差不能超過10mm成排器具不能超過5mm垂直誤差不應超過 3mm。?排水地漏的安裝,其格柵頂面低于地板完成面5mm。 1.3.9. 管道的坡度除圖 中注明外，均按下列坡度安裝 :管徑 DN50為 3.5%0 , DN75為 2.5%o , DN100為 2%。, DN125為 2.5%o, DN150為1%02、消防給水系統2.1 系統概要2.1.1. 室外消火栓用水量為 20L/S, 室內消火栓用水量為 20L/S, 火災延時時間 2小時,消火栓管道試驗壓力為1.8 Mpa,工作壓力為1.05 Mpa,高層區10層及10層以下設減壓穩壓消火

21、栓。2.1.2 消火栓栓口垂直于墻面,距地 1.1 米,采用單栓薄型室內消火栓箱,水 帶長 25米,單栓箱規格為 800(H)*650*180 。中國建筑第八工程局 第12頁共39頁施工組織設計 , 方案, 恒盛陽光尚城四期 -12.1.3 消防給水系統管道管材選用國標焊接鋼管 (10 層以下采用加厚焊接鋼 管) ,焊接連接,閥門采用對夾式蝶閥。兩道底漆兩道防銹漆,地下部分加強防 腐。2.1.4 消防給水系統在室外設用專有水泵接合器。2.1.5 消防泵的控制由消防箱內按鈕啟動,其信號傳至消防控制中心,并能自 動啟泵,泵房內設手動啟動裝置,2.1.6. 消火栓安裝完畢后取取首層任意兩處消火栓做試

22、射試驗。 2.2 施工工藝 流程3.3 消火栓系統安裝程序施工準備 ?管道放線 ?支架制安?干管安裝?支管安裝?消火栓安裝?水壓試驗、管道沖洗 ?系統調試2.4 主要施工方法2.4.1 管道采用焊接連接，消火栓采用絲扣連接其他單支2.4.2 水泵供水管安裝在水泵定位穩固后進行，水泵設備不得承受管道重量。2.4.3 管道支、吊架采用型鋼支架，其中泵房管道采用槽鋼支架，DN100以下管道采用角鋼吊架。2.4.4 消火栓支管以栓口、座標、標高為定位敷設，然后再安裝消火栓箱，消 火栓應裝在箱門開啟一側，箱門開閉應靈活。2.5 質量技術要求2.5.1 所有材料、設備應有有效產品合格證、質保證書以及消防許

23、可證。2.5.2消火栓栓口中心距地面應為1.1m,允許偏差為20mm閥門距箱內側面為 140mm距箱后內表面為100mm允許偏差為5mm 2.5.3管道焊接焊縫距管道彎曲點，吊架邊緣應大于 50mm。 2.5.4. 支架或吊架的標準。公稱直徑15 20 25 32 40 50 7080 100 125150 (mm)支架大間距 (m)2.5 3 3.5 4 4.5 5 6 6.5 72.5.5. 立管管卡安裝要求 :中國建筑第八工程局 第 13 頁 共 39 頁施工組織設計 , 方案, 恒盛陽光尚城四期 -1層高H?5m時，每層設一個;層高H>5m時，每層設二個。2.5.6. 管道試壓及

24、沖洗管道試壓合格進行沖洗，沖洗流量以大于或等于設計流量進行，直到出口處水 的色澤、透明度經目測與入口處的水質基本一致為合格。 2.13 消防聯動控制2.6 設計要求1）當消防聯動控制設備的控制信號和火災探測器的報警信號在同一總線回路上傳輸時，其傳輸總線的敷設應符合系統布線要求2）消防水泵、防煙和排煙風機的控制設備當采用總線編碼模塊控制時，還應在消防控制室設置手動控制裝置 ;3）設置在消防控制室以外的消防聯動控制設備的動作狀態信號，均應在消防控制室顯示。2.7 防排煙設施布置方法1）一般規定 :?高層建筑為機械排煙和開啟門、窗自然排煙方式?一類建筑和超過32m的二類建筑要設排煙設施；每個防煙分區

25、的面2積小于500m同時不能跨越防火分區；長度大于20m的內走道；面積2大于100m經常有人停留或可燃物較多的場所；地下室經常有人停留或可燃物較多的場所。2）防排煙設施的位置要求 :?若排煙口安在墻上，要高于防煙垂壁下邊緣中國建筑第八工程局 第 14 頁 共 39 頁施工組織設計 , 方案, 恒盛陽光尚城四期 -1?每個排煙口的控制范圍不大于 30m；?排煙口與附近的安全出口的距離大于 1.5m。3）防火閥設置采用機械排煙時，在風道、排煙支管或排煙風機入口處應設防火閥。當 T,280?時，防火閥關閉，防止溫度過高損壞風機或火災時火焰亂竄。 2.8 防火卷簾門1）厚度為1.5mm鋼板適用于防火墻

26、及防火隔墻；厚度為0.81.5mm的鋼板適用于樓梯間，電動扶梯間。2)技術要求?門的兩側同時安裝感煙、感溫探測器 ;?有聲光報警信號和手動裝置 ;?電動防火卷簾門采用二次下落方式 : 第一次由感煙探測器控制，卷簾門半降至 距地 1.51.8m; 第二次由感溫探測器控制，卷簾門降到底?電動防火卷簾門可以由消防控制，也可手動控制?當電動放火門采用水幕保護時，需水流指示器、電磁閥同時控制。3) 工作原理電動防火卷簾門為電動機380V,控制電路為24V。火災時，當感煙探測器動作，發出信號送至控制器，并發出聲光報警信號，同時控制器發出控制命令，通過 聯動總線送到控制模塊，啟動模塊內在的繼電器發出觸點信號

27、，卷簾門半降，控制輸入。卷簾門降至距地1.51.8m,并將輸出回答信號給控制器；當感溫探測器動作時，通過控制器聯動總線，控制模塊完成預先輸入的聯動邏輯關系，防火卷簾門降到底。中國建筑第八工程局第15頁 共39頁施工組織設計 , 方案 ,恒盛陽光尚城四期 -13( 自動噴水滅火系統3(1(地下室采用自動噴水滅火系統，按中危險？設置。設計流量為30L/S，壓力為 1.0Mpa., 試驗壓力為 1.8Mpa.3.2. 自噴水滅火系統采用內外壁熱鍍鋅鋼管 ,絲口或溝槽連接 ,閥門采用對夾式蝶閥。管徑小于50M瞅扣連接，其它卡箍連接。3.3. 自噴水滅火系統安裝由建設單位直委消防專業施工隊伍安裝，其施工

28、程 序、方法、工藝流程及注意事項就不再詳細說明。4( 采暖系統4.1.1. 所有采暖系統按連續供暖設計 ,熱煤均為 50/40?熱水,熱源由四期 -2 地 下一層換熱站供給。4.1.2. 高層區采暖分區豎向分高、低區， 1-11 層為低區， 12 層以上為高區。小高層、小洋房采暖為低區。4.1.3. 采暖系統形式為地板輻射采暖 , 立管采用異程式，高、低區干管均設在 儲藏室層，小洋房車庫采暖形式為散熱器水平跨越式，采暖管道敷設在抹灰層溝槽 內，先于抹灰前安裝，使管道安裝在 50mm勺抹灰層內。高、低區立管及閥門均設于管井內。4.1.4. 每戶按熱計量，一戶一表制，供回水管接至立管管井，在加熱管

29、與分水 器、集水器勺接合處，分路設置調節閥門，通過手動調節來控制室內溫度。4.1.5. 敷設在地溝，管道井及穿過非采暖房間的管道,管徑DN50以下采用柔性泡沫橡塑25mn厚保溫，管徑DN70至DN150采用柔性泡沫橡塑30mn厚保溫,管徑大 于DN200采用柔性泡沫橡塑32mn厚保溫，以避免熱量散失。4.16 采暖管道主立 管采用無縫鋼管,管徑小于32為絲接,管徑大于DN32為焊接,主立管至分、集水器 采用鋁塑PPRt, PPRt壓力等級為,級，戶內地熱采暖管線采用耐熱聚乙烯（PERT） ，在樓層之間的樓板上鋪設20mn厚聚苯乙烯泡沫塑料板（在一層地板上鋪設30mn厚），用管卡或中國建筑第八工

30、程局第16頁 共39頁施工組織設計 , 方案 , 恒盛陽光尚城四期 -1夾具將加熱盤管固定在保溫層上，后澆筑 60mn厚細石混凝土作為埋管層。塑料復合管與管件熱熔連接，閥門與管道采用絲扣連接。4.1.7.閥門的選擇:DN小于50為銅質球心閥，DN大于等于50為對夾式蝶閥，所有閥門的安裝應設置在便于 操作與維修的部位，管道低點設置DN15泄水閥，并安裝同口徑的球閥。散熱器供水 支管：設恒溫調節閥。管道設置補償器,補償量為L=40mm波紋管補償器型號DN804.1.8. 采暖管道穿墻壁和樓板 ,應設鋼套管 ,安裝在板的套管其頂部高出裝飾面 20mm衛生間高出50mm）穿墻面應與墻面平，套管填料采用

31、石棉繩。4.1.9. 采暖系統安裝完畢沖洗后 , 保溫前進行水壓試驗。高層區低區入口處試 驗壓力為 0.8Mpa, 小高層和小洋房入口處試驗壓力為 0.8Mpa, 地熱盤管試驗壓力為0.8 Mpa,車庫散熱器試驗壓力為1.2 Mpa,高區入口處試驗壓力為 1.2 Mpa。4.1.10. 采暖管道安裝試驗壓力合格后應對系統反復進行沖洗 ,直至排出的水中不含雜質，且水質不渾濁方為合格。保溫管道刷防銹底漆兩道，非保溫管道刷防銹 兩道后刷耐熱色漆或銀粉漆兩遍。4.2. 施工工藝流程4.3 采暖系統安裝程序中國建筑第八工程局 第 17 頁 共 39 頁施工組織設計 , 方案 , 恒盛陽光尚城四期 -1施

32、工準備 ?管道放線 ?支架制安?干管安裝?支管安裝?分、集水器安裝 ?室內地熱管安裝散熱器安裝? 水壓試驗、管道沖洗 ?系統調試安裝準備 :4.3.1. 認真熟悉圖紙,配合土建施工進度,預留槽洞及安裝預埋件。4.3.2 按設計圖紙畫出管路的位置、管徑、變徑、預留口、坡向,卡架位置等施工草圖,包括干管起點、末端和拐彎、節點。預留口、坐標位置等。4.4.1 干管安裝 :4.4.2 按施工草圖,進行管段的加工預制,包括 : 斷管、套絲、上零件、調直、核對好尺寸,按區分組編號,碼放整齊。4.4.3 安裝卡架，按設計要求或規定間距安裝。吊卡安裝時，先把吊棍按坡 向、順序依次穿在型鋼上，吊環按間距位置套在

33、管上，再把管抬起穿上螺栓擰上螺母，將管固定。安裝托架上的管道時，先把管就位在托架上，把第一節管裝好U 形 卡，然后安裝第二節管，以后各節管均照此進行，緊固好螺栓。444焊接前要將兩管軸線對口，先將兩端部點焊牢，管徑在100mn以下可點焊三個點，管徑在150mn以上焊四個點為宜。管材壁厚在 5mm以上者應對管端焊口部位鏟坡口。根據實際需要尺寸進行下料，將下好的管段用人工運至已敷設好的支 架上，對好對口，讓焊工先點一處，后用直尺或拉線的方法檢查兩段是否平直，后再繼續點焊或焊接，直至整段管線中國建筑第八工程局第 18頁 共39頁施工組織設計 , 方案, 恒盛陽光尚城四期 -1焊好，復查甩頭的方向及管

34、徑是否正確，無差異的情況下進行立管連接，連接 立管前必須用線墜吊線，找出預留洞垂直度的偏差，修鑿好后，敷設支架，支架必 須牢固，垂直于墻面，根據各層實際需要的尺寸，下料套扣，套扣必須牢固，無毛 刺，不得有斷絲，缺絲現象，然后按照編號進行連接，連接好的立管必須保證垂 直，甩口方向正確，然后清除麻頭，刷好外露絲扣的防銹漆，上好各部位甩口堵 頭，準備打壓。445由各層管井內分區立管上甩口處為支管安裝開始。支管采用鋁塑PPR管材安裝時，使用專業剪刀切割管材，要求管材切口垂直平整，無毛刺。清理管材熔 接部位，要求整潔、干凈、無灰塵雜質。畫出管材熔接的深度，將準備好的管材與 管件同時在已預熱至 260?的

35、熱熔機上，按規定的時間加熱，取出加熱完畢的管材、管件，立即將管材按所標的深度直線均勻插到管件中，不可旋轉，保持一定時 間，直到其充分冷卻。觀察熔接的質量，符合施工規范規定后，方可完畢。4.4.6 遇有伸縮器，應在預制時按規范要求做好預拉伸，并作好紀錄。按位置 固定，與管道連接好。波紋伸縮器應按要求位置安裝好導向支架和固定支架。并分 別安裝閥門、集氣罐等附屬設備。4.4.7 管道安裝完，檢查坐標、標高、預留口位置和管道變徑等是否正確，然 后找直，用水平尺校對復核坡度，調整合格后，再調整吊卡螺栓 U 形卡，使其松緊 適度，平正一致，最后焊牢固定卡處的止動扳。4.4.8 擺正或安裝好管道穿結構處的套

36、管，填堵管洞口，預留口處應加好臨時 管堵。4.5. 閥門安裝 :中國建筑第八工程局 第19頁 共 39頁施工組織設計 , 方案, 恒盛陽光尚城四期 -14.5.1 采暖系統閥門主干管采用法蘭蝶閥 , 分支管采用銅球閥，安裝閥體前應檢 查填料是否完好，壓蓋螺栓是否足夠的調節余量，并對閥門進行壓力及密封試驗。法蘭或螺紋連接的閥門應在關閉狀態下安裝。4.5.2 安裝閥件前，應按設計核對型號，并根據介質流向確定其安裝方向。水 平管道上的閥件，其閥桿一般安裝在上半圓范圍內。4.5.3 閥件傳動桿 （ 伸長桿） 軸線的夾角不大于 30度，其接頭應轉動靈活，有熱位移的閥件，傳動桿具的補償措施。4.5.4 閥

37、件的操作機構和傳動裝置應做必要的調整和整定，使其傳動靈活，指 示準確。4.5.5 安裝閥件前，必須復核產品合格證和實驗記錄。特殊閥件按與其相關技 術要求安裝。4.6.1. 工藝流程 :4.6. 暖氣片安裝 :編制組片統計表 ? 散熱器單組水壓試驗 （成品廠家提供報告 ） ? 散熱器安裝 ?散熱器冷風門安裝 ? 支管安裝 ? 系統試壓 按施工圖分段分層分規格統計出散熱 器的組數、每組片數，列成表以便組對和安裝時使用。4.6.2. 散熱器安裝 :4.6.2.1 按設計圖要求，利用所作的統計表將不同型號、規格的散熱器運到車 庫，根據安裝位置及高度在墻上畫出安裝中心線。4.6.2.2 托鉤和固定卡安裝

38、 :4.6.2.3 柱型代腿散熱器固定卡安裝。從地面到散熱器總高的 3/4 中國建筑第 八工程局 第 20 頁 共 39 頁施工組織設計 , 方案, 恒盛陽光尚城四期 -1畫水平線，與散熱器中心線交點畫印記，此為15 片以下的雙數片散熱器的固定卡位置。單數片向一側錯過半片。 16片以上者應栽兩個固定卡，高度仍在散熱器 3/4 高度的水平線上，從散熱器兩端各進去 4,6 片的地方栽入。4.6.2.4 用鏨子或沖擊鉆等在墻上按畫出的位置打孔洞。固定卡孔洞的深度不 少于80mm托鉤孔洞的深度不少于120mm現澆混凝土墻的深度為100mm使用膨 脹螺栓應按膨脹螺栓的要求深度 ）。4.625 用水沖凈洞

39、內雜物，填入 M20水泥砂漿到洞深的一半時，將固定卡、托鉤插入洞內，塞緊，用畫線尺或 © 70mm管放在托鉤上，用水平尺找平找正，填滿砂漿抹平。4.6.2.7 散熱器安裝 ; 將固定卡里邊螺母上至距離符合要求的位置，套上兩塊夾 板，固定在里柱上，帶上外螺母，把散熱器推到固定的位置，再把固定卡的兩塊夾 板橫過來放平正，用自制管扳子擰緊螺母到一定程度后，將散熱器找直、找正，墊 牢后上緊螺母。4.7（ 室內地熱工程安裝室內地熱安裝工程由建設單位指定分包工程，指定分包工程是否實施，由建設 單位最終確定。該系統的施工程序、方法、工藝流程及注意事項就不再說細說明。4.8. 系統打壓4.8.1 管

40、道試壓主干管安裝完畢后，對主干管進行試壓。管道試壓標準按設計要求和規范執 行，鋼管試驗壓力為工作壓力的1.5倍，對試驗壓力下觀測10min,壓力下降不大 于0.02MPa,然后降至工作壓力進行檢查，應不滲不漏。塑中國建筑第八工程局 第 21 頁 共 39 頁施工組織設計 , 方案, 恒盛陽光尚城四期 -1料管試驗壓力為工作壓力的 1.5 倍，在試驗壓力下觀測 1 小時，壓力下降不大 于0.05MPa,然后在1.15倍工作壓力下穩壓2小時壓力降不大于0.03MPa,同時檢 查管道及各接口應不滲不漏。4.8.2 系統試壓在各分區管道與系統主、干管全部連通后，對整個系統的管道進行系統的試 壓。試驗壓

41、力以最低點的壓力為準，但最低點的壓力不得超過管道與組件的承受的 壓力。壓力試驗升至試驗壓力后，穩壓 10mi n,壓力下降不得大于0.02 MPa,再將系統壓力降至工作壓力，外觀檢查無滲漏為合格。4.9. 管道沖洗系統工程安裝完后對系統進行沖洗，沖洗要求從進水管線進行注水由回水管線 放出直至放出清水為止。4.10 加工車間的設置2 根據施工現場具體情況、設置面積約 100m 加工車間，車間內清潔、干燥、 設備合理布置。第七章 質量目標保證措施1. 質量管理目標，工程質量要求 :確保優良樣板工程。1.1. 機電分部工程合格率為 100%。1.2. 機電分部工程優良率為 ?90%。2. 質量保證措

42、施2.1. 建立完善的現場施工管理架構及質量管理體系。2.1.1 組成由具有初中級職稱以上并且經過施工員培訓、項目經理培訓，全面 質量管理培訓及具有多年施工實踐，質量意識強的人員組成工程施工管理班子。中國建筑第八工程局 第22頁 共 39頁施工組織設計 , 方案, 恒盛陽光尚城四期 -12.1.2 建立完善的質量管理體系，嚴格按質量計劃對施工全過程進行質量 控制。2.1.3 成立質量管理小組，開展全面質量管理活動，以優良樣 板工程為目標，做好創優各項工作。成立 以消除通病為目標的質量小組充分發揮參加人員的積極性，制定詳細周密的計劃， 落實措施，嚴格把關，杜絕質量通病的產生。 2.2. 加強質量

43、技術管理2.2.1 認真貫徹工程質量保證措施的執行，做到工程質量分層管理，把好質量 關。對每分項工程特別是關鍵部位，一定做好技術交底工作，并落實到班組、個 人。技術交底主要分為現場人員技術交底、現場技術人員向各施工班組組長交底，這主要是對各個分部、分項 工程向施工班組組長進行技術交底 ; 施工班組組長向工人交底，在施工前由各班組 組長向現場工人進行技術交底。2.2.2 加強現場施工質量檢查，配備專業檢查人員。2.2.3 要嚴格按施工圖施工，特別是對進口設備要詳細地閱讀說明書及有關資 料，要掌握設備的有關規范和有關技術要求，各項安裝工程要做出施工方案或施工 技術措施，經批準后才 能進行施工。2.

44、2.4 加強原材料和設備的質量檢查工作，做好記錄。堅持不合格產品不施工 的原則。2.2.5 對于各類機房、走廊吊頂內等各專業交叉復雜的部位，應預先組織圖紙 會審，然后再進行施工，以免造成安裝后再拆改。 2.2.6 設備管道應嚴格按照順 序施工，做到先室外后室內，先地下后地上，先設備后配管的原則，由大到小組織 施工。2.2.7 凡是隱蔽工程都要經監理工程師或建設單位現場工程師驗收，并做好原 始記錄。隱蔽項目完成后，應先進行自檢，自檢達到要求后通知有中國建筑第八工 程局 第 23 頁 共 39 頁施工組織設計 , 方案, 恒盛陽光尚城四期 -1關人員檢查，檢查達到要求后才能隱蔽。2.2.8 所有項

45、目均有施工方案，設計圖紙有明確要求的按設計進行施工，設計 圖紙沒有的按國家規范，國家規范沒有的則由現場技術人員按實際情況制定，并由 監理工程師審核 ; 對于復雜的施工方案應出施工草圖，簡單的方案可以口授。2.2.9 工程正式使用的設備及材料，施工人員不得作臨時用途使用; 如通風工 程使用通風機，不能作臨時通風使用，而應使用施工用的風機進行通風。2.2.10 未經批準，不準在鋼結構上燒焊開孔，不準在永久性鋼模上用氣焊開 洞。2.2.11 施工前必須做施工方案或施工技術措施的安裝項目，所做的方案必須經 審批通過后才能進行施工。2.2.12 除按照安裝工程所需執行的檢驗要求進行自檢外，還應結合檢查驗

46、收程序要求，提供具體的技術數據，保證施工質量。 3. 安裝工程質量通病及防治措施3.1. 鍍鋅水管的做法與要求 :3.1.1.1.生活給水管及DN?100m的非生活給水管（如消防）等不得焊接。3.2. 立管（包括生活和消防給水、排水 ）要離墻敷設，其做法與要求 : ? 、管卡設置要符合規范要求，且工藝合理。?、管背墻面平直，裝飾 （粉刷） 到位，不得被油漆污染。?、PVC管的金屬管卡與管外表面之間應墊軟墊片。3.3. 管道（包括生活和消防給水、排水等管道 ）在屋面、樓地面上的敷設做法及要求:?嚴禁無支托架沿地面敷設，應采用膨脹螺栓固定型鋼支（ 托） 架的中國建筑第八工程局 第 24 頁 共 3

47、9 頁施工組織設計 , 方案, 恒盛陽光尚城四期 -1敷設方式。在支架安裝損壞結構及防水層處，必須做好防水處理。?管道經過建筑物的伸縮縫或沉降縫處，應裝設合適的補償裝置（如伸縮節、伸縮彎管等 ）。第八章 文明施工及安全生產保證措施1. 文件依據1.1. 遼寧省建筑工程文明施工檢查評分細則1.2. 建筑施工安全檢查標準 JG159-991.3. 文明施工目標 : 創文明施工樣板工程1.4. 文明施工管理架構圖機電安裝分部項目部水施組 質安組材料組各施工班組2.2 安全教育培訓施工人員在進入現場施工前，項目部應著重安排安全教育培訓，使施工人員從 思想上具有安全意識。2.2.1 安全教育學習凡進入施

48、工現場人員必須進行安全意識、安全操作規程、安全常識方面的再教 育，講授人身保護設施使用方法，同時進行安全設施的培訓，安中國建筑第八工程 局 第 25 頁 共 39 頁施工組織設計 , 方案, 恒盛陽光尚城四期 -1全設施包括正確使用方法，以增加全員的自我保護意識，使全體員工自覺、認 真、嚴格地按規程施工。培訓教育時間不少于 4 小時，并做好培訓內容、地點、時 間、人數、次數方面的記錄。2.2.2 規章制度學習進場作業人員必須進行安全規章制度方面的學習，包括國家、長春市及我公司 的有關規定、標準。使全員自覺遵守項目施工現場的各項安全規章制度。2.2.3 施工組織設計及安全技術交底學習專業技術人員

49、在班組作業前根據現場具體情況及專業特點進行施工組織設計、 施工方案、作業指導書中的安全技術措施相對應的安全技術交底，使每位作業人員 心中警鐘常鳴，確保在安全技術指導下施工。 2.2.4 特殊季節施工安全教育2.3 有對每位現場施工人員進行安全交底，搞好特殊季節的安全施工生產。效實施安全管理制度通過對進場員工的培訓與教育，使員工產生安全意識，并具有一定的自我保護 能力，為規范員工的日常行為，變被動管安全為人人主動遵守安全，我們將有效實 施安全的各項管理制度。2.3.1 安全技術培訓對電工、電焊工、起重工等特種作業人員，必須經過本工種的安全技術培訓， 經考試合格，持有勞動部門核發的操作許可證后，方

50、可持證上崗，嚴禁無證操作。2.3.2 安全檢查制度中國建筑第八工程局 第26頁 共 39頁施工組織設計 , 方案, 恒盛陽光尚城四期 -1施工過程中，施工班組每日進行檢查，安全員每日進行巡檢。區域施工段每周 進行一次安全檢查，項目部每半月進行一次安全檢查，對查出的安全隱患立即下發 整改通知單，并及時組織有關人員進行整改。接受業主、現場監理、上級有關部門及中山市安檢站對本工程安全生產定期或 不定期指導、監督和檢查。2.3.3 安全例會制度項目部每周組織召開一次安全消防例會，聽取安全匯報，通報安全情況，分析 近期的安全狀況，布置下期的安全工作，針對出現的安全隱患，采取預防措施，并 做好記錄。2.3

51、.4 班前安全活動制度施工班組每天進行安全活動，時間不少于 15 分鐘。班組長組織班組成員進行 安全學習、日常安全教育，并著重強調施工人員、車輛不得進入飛行限制區，也不 得向飛行限制區內亂扔泥土、石塊 ; 檢查個人勞保用品的穿戴是否齊全，是否符合 要求; 查找安全隱患，進行規范、規程的學習等。2.3.5 傷亡事故的調查和處理制度調查處理傷亡事故，要做到“四不放過”，即事故原因沒有查清不放過 ; 事故責任者沒有嚴肅處理不放過 ; 廣大職工沒有受到教育不放過;防范措施沒有落實不放過。2.4 配置各種安全設施安全工作做到首位，就必須把安全設施配置工作做的前面，所有安全設施應按照有關規范規定執行。中國

52、建筑第八工程局 第 27 頁 共 39 頁施工組織設計 , 方案, 恒盛陽光尚城四期 -12.4.1 安全生產施工現場入口處及危險作業區，均應掛有安全生產宣傳畫，大型標語和安全色標，隨時提醒職工注意安全生產。2.4.2 安全用品現場施工人員一律配發安全帽、勞保鞋、防護眼鏡。電焊工、電工等特殊工種必須配備齊安全防護用品，一旦發現防護用品破損應及時更換。2.4.3 高空作業的安全高空作業必須系安全帶，設立防護欄桿，腳手架、安全網的架設必須符合標準。從事高空作業人員定期進行體檢。2.4.4 夜間施工夜間施工采取完善的保護措施，操作工人實行倒班制，避免工人過度疲勞。2.4.5 防自然災害措施根據季節特

53、點，制定相應的防雷、防電、防潮濕、防暑等措施，增加自我保護能力。2.4.6 配電安全標志及其他方面配電箱、開關箱處懸掛安全用電警示牌及安全危險標志，禁止他人隨意開、合 閘和動用帶電設施。所有用電施工設備傳動部位應設防護罩，配電箱內裝漏電保護 器，并做保護接地，保證用電設備一機一閘等。機械設備、配電箱等采用雨棚等遮 蓋措施，確保設備正常運轉。1、防腐作業應在通風和光線良好的區域進行，操作人員應穿戴好膠中國建筑第八工程局 第 28 頁 共 39 頁施工組織設計 , 方案, 恒盛陽光尚城四期 -1皮手套、膠鞋和口罩。2、施工現場的臨時設施，倉庫、木材、油類、易燃易爆物品存放及加工場地，包括需動火作業

54、上下周圍，懸掛安全標志牌，設置消防設備 , 配備兼職消防人 員，以防止或控制火災。3、施工現場配備有足夠的滅火器材。2.5 技術保證2.5.1 高空作業1、高空作業人員必須嚴格按施工技術交底和安全技術交底進行施工，同時必須先進行安全防護，認為安全可靠時，再進行作業。2、從事高空作業人員應先進行身體健康狀況檢查，符合條件時，才允許從事高空作業。3、三寶”防護，進入高空作業區必須戴安全帽、系安全帶，“三寶”的質 量須經專業人員檢查合格后方可使用。4、登高用爬梯底部必須有防滑措施，有專人在地面保護。人字梯必須有拉索。2.5.2 施工設備1、所有設備操作人員必須進行專門培訓，特殊設備的操作人員必須持證
