水泵安裝技術交底

1、技術交底記錄編號001表 C2-1工程名稱北京雁棲湖國際會都市政配套工交底日期2012-9-28程 - 鍋爐房工程施工單位北京城建安裝工程有限公司分項工程名稱交底提要水泵安裝交底內容：1、 一般要求1.1設備施工應按已經會審的設計圖進行，修改設計或材料代用應經設計部門審批、建設單位的同意。1.2設備施工應與土建及其他專業的施工密切配合，施工中的各項工作應按現行的有關規程、規范執行。2 、設備開箱檢查水泵型號的核對；（ 1） 水泵設備的尺寸核對；（ 2）水泵主軸的檢查；（ 3）水泵葉輪的檢查；（ 4）水泵軸承的檢查；（ 5）水泵外殼的檢查；（ 6）水泵各接口的檢查。3 、基礎檢查及基礎劃線檢查基

2、礎時先觀察外表質量，不應有裂紋、孔洞、鋼筋裸露等現象，再根據設備的實際尺寸，對基礎作詳細的檢查，內容如下：3.1基礎的外形尺寸與位置應與圖紙要求相符；3.2基礎上的地腳螺栓孔及其中心距符合設備底座要求；3.3基礎表面標高應符合要求。附表一：設備基礎的尺寸極限偏差及水平度，鉛垂度單位： mm序 號項目極限偏差公差1基礎座標位置（縱、橫中心線）± 202基礎不同平面標高0 20基礎上平面外形尺寸± 20凸臺上平面外形尺寸03 20凹穴尺寸 2004基礎上平面水平度每米5全長10中心距± 105預留地腳螺栓孔孔深 200孔壁鉛垂直度10審核人交底人接受交底人本表由施工單

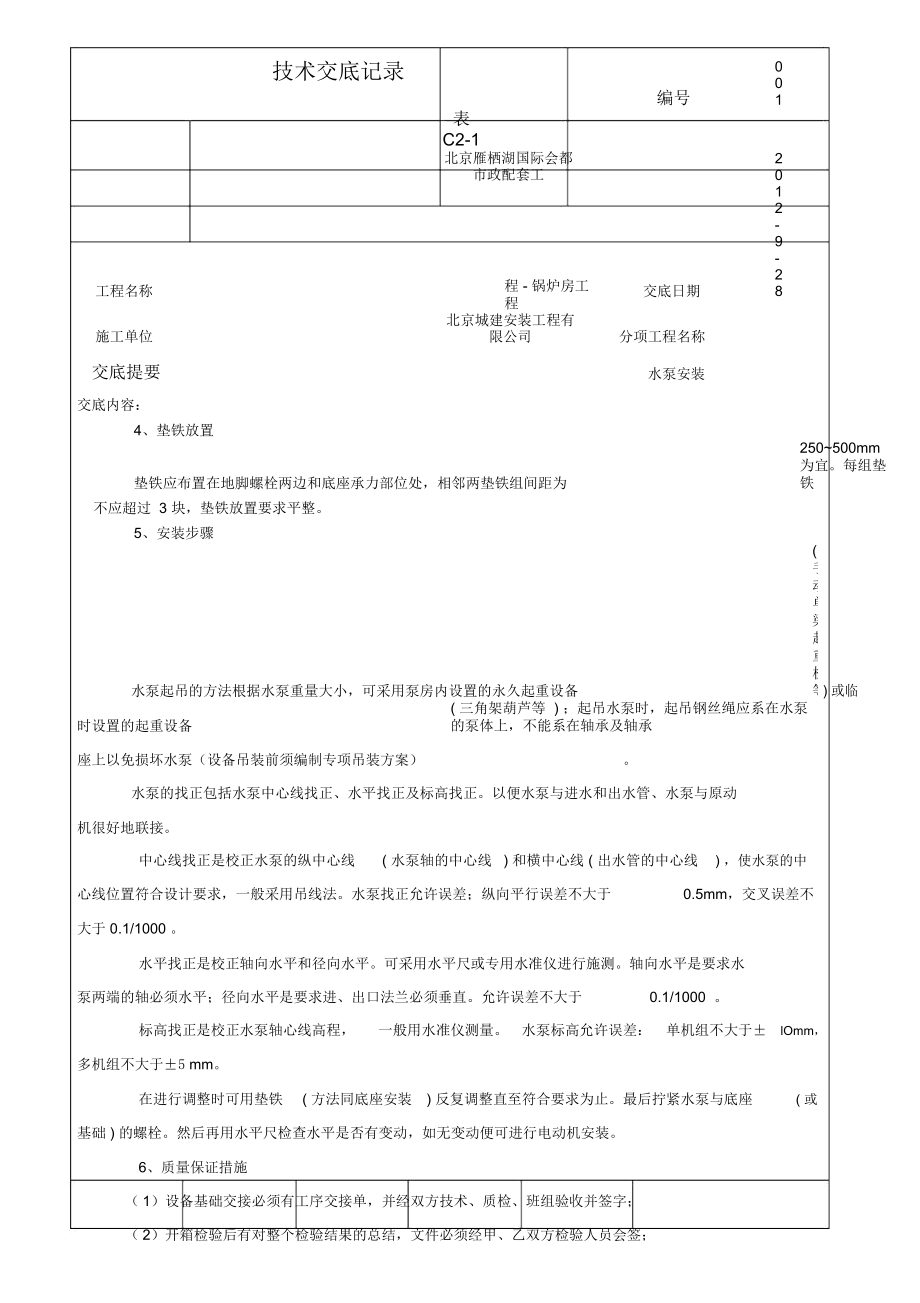

3、位填寫。技術交底記錄編號001表 C2-1工程名稱北京雁棲湖國際會都市政配套工交底日期2012-9-28程 - 鍋爐房工程施工單位北京城建安裝工程有限公司分項工程名稱交底提要水泵安裝交底內容：4、墊鐵放置墊鐵應布置在地腳螺栓兩邊和底座承力部位處，相鄰兩墊鐵組間距為250500mm為宜。每組墊鐵不應超過 3 塊，墊鐵放置要求平整。5、安裝步驟水泵起吊的方法根據水泵重量大小，可采用泵房內設置的永久起重設備( 手動單梁起重機等) 或臨時設置的起重設備( 三角架葫蘆等 ) ；起吊水泵時，起吊鋼絲繩應系在水泵的泵體上，不能系在軸承及軸承座上以免損壞水泵（設備吊裝前須編制專項吊裝方案）。水泵的找正包括水泵

4、中心線找正、水平找正及標高找正。以便水泵與進水和出水管、水泵與原動機很好地聯接。中心線找正是校正水泵的縱中心線( 水泵軸的中心線) 和橫中心線 ( 出水管的中心線) ，使水泵的中心線位置符合設計要求，一般采用吊線法。水泵找正允許誤差；縱向平行誤差不大于0.5mm，交叉誤差不大于 0.1/1000 。水平找正是校正軸向水平和徑向水平?？刹捎盟匠呋?qū)Ｓ盟疁?zhǔn)儀進行施測。軸向水平是要求水泵兩端的軸必須水平；徑向水平是要求進、出口法蘭必須垂直。允許誤差不大于0.1/1000 。標高找正是校正水泵軸心線高程，一般用水準儀測量。水泵標高允許誤差：單機組不大于±lOmm，多機組不大于±5

5、 mm。在進行調整時可用墊鐵( 方法同底座安裝) 反復調整直至符合要求為止。最后擰緊水泵與底座( 或基礎 ) 的螺栓。然后再用水平尺檢查水平是否有變動，如無變動便可進行電動機安裝。6、質量保證措施（ 1）設備基礎交接必須有工序交接單，并經雙方技術、質檢、班組驗收并簽字；（ 2）開箱檢驗后有對整個檢驗結果的總結，文件必須經甲、乙雙方檢驗人員會簽；（ 3）對設備備件和易丟件、暫不能安裝的零件、設備專用工具進行妥善保管，做到無損傷、丟失現象發生；（ 4）設備安裝、質檢人員必須熟悉現場設備安裝、拆檢、裝配的有關要求，安裝人員拆檢設備前必須認真閱讀生產廠家技術文件，嚴格按要求進行設備拆、裝施工；（ 5）

6、施工用工具、量具、器具應有質量合格證和公司計量中心簽發的校驗證書；（ 6）施工班組做好自檢記錄，設備拆檢、找平、找正等工作及時做好各項記錄，記錄要求真實、準確、及時審核人交底人接受交底人本表由施工單位填寫。技術交底記錄編號001表 C2-1工程名稱北京雁棲湖國際會都市政配套工交底日期2012-9-28程 - 鍋爐房工程施工單位北京城建安裝工程有限公司分項工程名稱交底提要套管制作與安裝交底內容：（ 7）對需共檢的項目 （如設備墊鐵隱蔽、 設備封閉等） 及時組織共檢， 共檢后會簽有關技術文件；7、安全技術措施（ 1）施工人員應牢固樹立“安全第一”的思想，強化安全意識，創造良好的安全環境，嚴格執行有

7、關安全技術規定及施工操作規程，嚴禁違章作業。（ 2）施工人員進入現場必須戴好安全帽。（ 3）進入生產裝置，禁帶火種。（ 4）生產期間應采取有效的隔離防火監測措施，嚴格執行“三不動火”規定。（ 5）施工現場應配備消防器材。（ 6）夜間施工應有充足的照明。審核人交底人接受交底人本表由施工單位填寫。物業安保培訓方案為規范保安工作，使保安工作系統化/ 規范化 ,最終使保安具備滿足工作需要的知識和技能，特制定本教學教材大綱。一、課程設置及內容全部課程分為專業理論知識和技能訓練兩大科目。其中專業理論知識內容包括：保安理論知識、消防業務知識、職業道德、法律常識、保安禮儀、救護知識。作技能訓練內容包括：崗位操
