高壓動態無功補償及濾波裝置技術協議

1、高壓動態無功補償及濾波裝置技術協議甲方：神木煤業（集團）有限公司乙方： 經甲、乙雙方共同協商，乙方承擔甲方35KV變電所10kV磁控式靜止型高壓動態無功補償及濾波裝置的制造，根據中華人民共和國經濟合同法及有關政策法規，為明確制造過程中雙方的權利、義務和經濟責任，經雙方協商達成本協議，望共同遵守。一 設備規范主要執行的標準GB/T1459-1993 電能質量 公用電網諧波GB3983.2 高壓并聯電容器SD205 高壓并聯電容器技術條件GB50227 并聯電容器裝置設計技術規范DL462 高壓并聯電容器用串聯電抗器訂貨技術條件GB5316 串聯電抗器GD11032 交流無間隙氧化鋅避雷器DL44

2、2 高壓并聯電容器單臺保護熔斷器的訂貨條件GB11025 并聯電容器用內熔絲和內部過壓力隔離器GB5583 互感器局部放電測量GB/T13540 高壓開關設備地震性能試驗GB1207 電壓互感器GB2536 變壓器GB380490 3-63KV交流高壓負荷開關 GB507 絕緣油介電強度測定法特殊電抗器制造標準2 設備使用環境條件2.1 海拔高度 1100m2.2 周圍空氣溫度(1) 最高 50(2) 最低 -30(3) 最大日溫差 252.3 最大風速 30m/s2.4 覆冰厚度 5mm2.5 日照 0.1W/cm22.6 抗震烈度 7度3 設備概況3.1設備名稱及數量規范10kV磁控式靜止

3、型動態無功補償裝置（MSVC），1套3.2設備范圍35kV變電所10kV系統需配置1套10kV磁控式靜止型動態無功補償濾波裝置（MSVC），10kV系統電容補償總?cè)萘繛?400kvar，其中10kV 每段母線的補償量為2700kvar。主要包含MCR和FC兩部分，具體內容如下：(1) MCR部分：10kV 母線總有效補償容量為容量 5400kvar10kV母線上的一套MCR主要設備包括： 磁閥可控式電抗器一套 晶閘管閥柜一套 MCR控制裝置（MCR控制柜）一套10kV母線上的MCR部分，其能與綜合自動化進行數據通訊，并傳遞信息。通信規約由綜自廠家提供。(2) FC部分：10kV 每段母線總補償

4、容量為2700kvar。 每段母線上的FC主要設備包括： 抗諧波的電抗器（電抗百分值5）2臺 電容器（補償容量）： 2700kvar 電容器柜2套 隔離刀、接地刀2套 避雷器6臺 電壓互感器6臺（3）裝置初裝如下保護：過流保護開口三角電壓不平衡保護輕瓦斯報警重瓦斯跳閘高溫報警超高溫跳閘3.3裝置規格、顏色及其安裝位置(1) 磁控電抗器 (LXDXH): 600032002800，室外安裝。(2)每套補償支路：占地5m x 1.6m的面積，電容器采用柜式安裝，室內放置；放置時應考慮柜后檢修通道，該通道寬度應不小于1m。(3) 顏色：用戶自定。3.4 成套裝置的自動控制原理：根據自動控制器對系統的

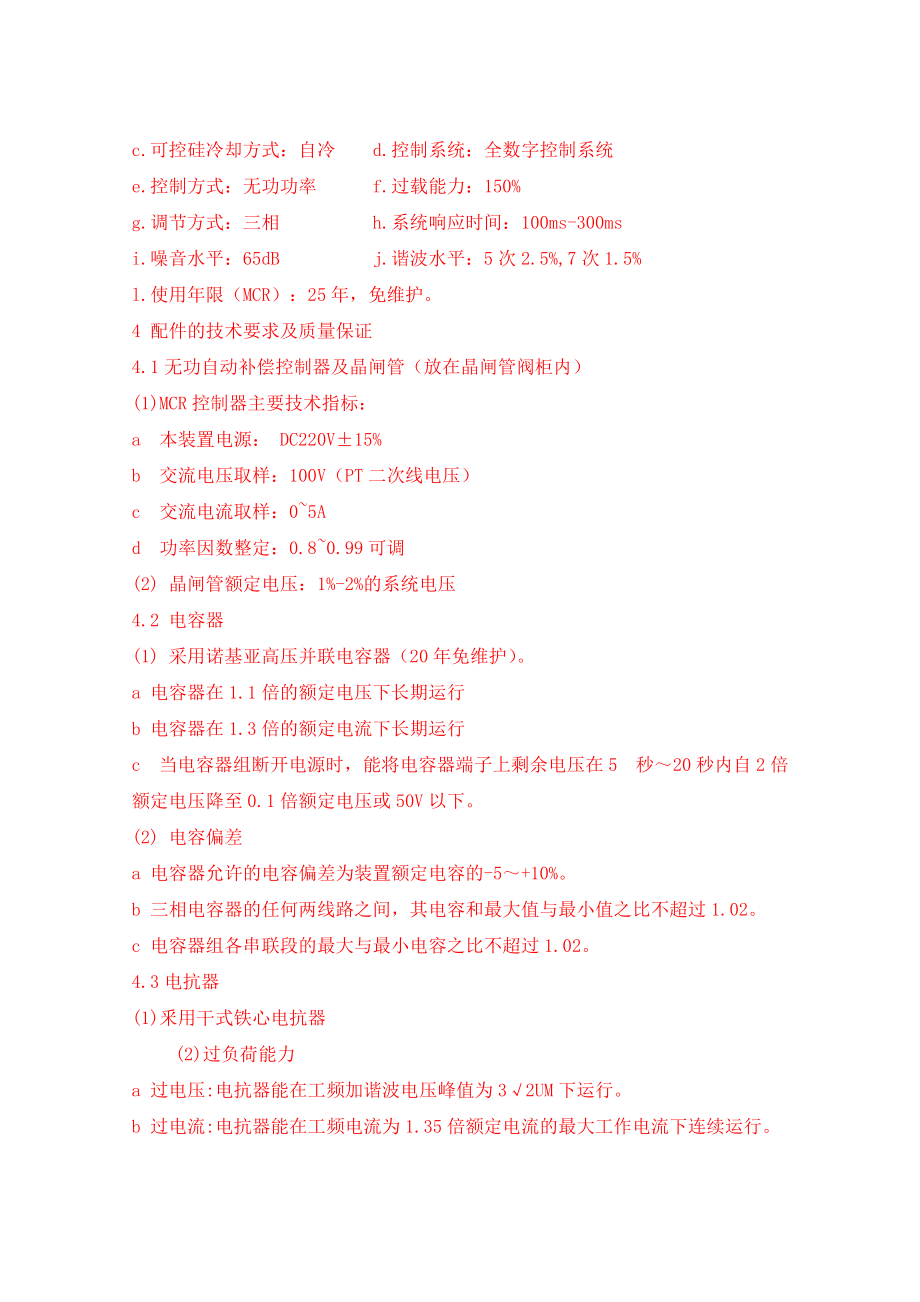

5、無功功率取樣，自動調節磁控電抗器的晶閘管控制角，改變鐵心的磁導率，使電抗值連續可調，從而實現無功平滑補償。3.5 成套裝置的技術參數：a.額定電壓： 10KV b.可控硅閥結構：箱式c.可控硅冷卻方式：自冷 d.控制系統：全數字控制系統e.控制方式：無功功率 f.過載能力：150%g.調節方式：三相 h.系統響應時間：100ms-300msi.噪音水平：65dB j.諧波水平：5次2.5%,7次1.5%l.使用年限（MCR）：25年，免維護。4 配件的技術要求及質量保證4.1無功自動補償控制器及晶閘管（放在晶閘管閥柜內）(1)MCR控制器主要技術指標：a 本裝置電源： DC220V±

6、15%b 交流電壓取樣：100V（PT二次線電壓）c 交流電流取樣：05Ad 功率因數整定：0.80.99可調(2) 晶閘管額定電壓：1%-2%的系統電壓4.2 電容器(1) 采用諾基亞高壓并聯電容器（20年免維護）。a 電容器在1.1倍的額定電壓下長期運行b 電容器在1.3倍的額定電流下長期運行c 當電容器組斷開電源時，能將電容器端子上剩余電壓在5 秒20秒內自2倍額定電壓降至0.1倍額定電壓或50V以下。(2) 電容偏差a 電容器允許的電容偏差為裝置額定電容的-5+10%。b 三相電容器的任何兩線路之間，其電容和最大值與最小值之比不超過1.02。c 電容器組各串聯段的最大與最小電容之比不超

7、過1.02。4.3電抗器(1)釆用干式鐵心電抗器(2)過負荷能力a 過電壓:電抗器能在工頻加諧波電壓峰值為32UM下運行。b 過電流:電抗器能在工頻電流為1.35倍額定電流的最大工作電流下連續運行。電抗器能在五次諧波電流含量不大于35%，總電流有效值不大于1.2倍額定電流的情況下連續運行。c 鐵心式電抗器能承受25倍額定電流的最大短時電流的作用； 干式空心電抗器能承受額定電抗率倒數倍額定電流的最大短時電流的作用，不產生任何熱的和機械的損傷。(3)電抗器允許偏差a.在工頻額定電流下電抗值數允許偏差0+15%b.三相電抗器每相電抗值不超過三相平均值的±4%(4)電感偏差在額定電流下，其電

8、抗值的允許偏差為0+5%。(5)聲級在額定電流下，三相或單相電抗器的聲級水平不超過下表：電抗器額定容量(Kvar)聲級水平(dB)804880125501252005220031554315500565008005880010006010006000654.4 電容器單臺保護用熔斷器(1) 熔斷特性熔絲具有下表規定的基本熔斷特性熔絲額定電流倍數1.11.52.0熔斷時間4h不熔斷75s75s(2) 抗涌流性能a 熔斷器能耐受第一個半波幅值不低于熔絲額定電流100倍的電流沖擊。b 熔斷器能開斷熔絲的額定電流的20倍及50倍容性電流。4.5 放電 (PT)a 在額定頻率和額定電壓下，放電線圈與對應

9、 的并聯電容器相并接，當電容器斷電以后，其端子間的電壓在5s后可以由2UM降至30V以下。b 放電線圈能承受1.582UM電壓下電容器儲能放電的作用。c 準確級:在額定頻率0.9-1.3倍額定電壓和0%-100%額定二次負荷（cos為0.8滯后）下，0.5級或1級的產品分別滿足比值差不超過±0.5%或±1%，相位差不超過±20或±40。d短路承受能力:在額定電壓下，能承受二次短路電流在1s時間內所產生的熱和機械力的作用而無損傷。5 整機5.1 裝置中各配套設備除符合各自的質量標準外，尚滿足成套的性能要求。5.2 裝置的金屬外露表面有可靠的防腐蝕層。5.3 裝置帶電壓開口三角保護。6通訊接口：磁控電抗器控制器具有RS485通訊接口，能進行遠程數據傳遞，并與綜自系統數據通信，數據傳至后臺機，通訊規約由綜自廠家提供。7供方應提供不少于設備總價3%的備件和易損件二. 技術服務1 賣方根據設計院提供的技術規格要求進行系統設計和設備制造。2 設備生產調試結束后、出廠前，賣方通知各方到其生產制造車間進行設備檢驗。3 設備調試驗收后，保修期一年，服務及時有效，在接到用戶故障信息后，賣方技術人員必須在24小時內到達現場。4 設備運行超過保修期后，提供優質服務。5 設備在驗收時，交付設備的全部技術資料包括元器件供應廠名及出廠合格證件試
