1、20142015 學年其次學期期末考試課程名稱：電力傳動與把握 開 卷 A 卷 120分鐘 考試班級： 考試方式 ：開卷 閉卷 班級- 學號- 姓名- 重修標記 題號一二三合計滿分304030100實得分評閱人 得分一、選擇題（共30分，每題2分）1、限止電機起動電流沖擊的簡潔方法是接受（ B ）A、轉速微分負反饋 B、電流截止負反饋 C、電壓負反饋2、無靜差調速系統中，調整器一般接受（ C ）調整器。A、P調整器 B、PD調整器 C、PI調整器3、將晶閘管看成一階慣性環節的工作近似條件為（ A ）。A、 B、 C、4、下列各項指標中，反應調速系統抗干擾性能指標的是（ C ）。A、tr B、

2、C、tv5、無靜差調速系統的PI調整器中P部份的作用是（ B ）。A、消退穩態誤差 B、增加系統快速性 C、既消退穩態誤差又加快動態響應6、轉速、電流雙閉環調速系統中，在恒流升速階段時，兩個調整器的狀態是（ A ）。A、ASR飽和、ACR不飽和 B、ACR飽和、ASR不飽和 C、ASR和ACR都飽和7、在轉速負反饋單閉環無靜差調速系統中，突然增加負載后進入穩態時轉速n較之負載變化前不變，整流裝置的輸出電壓Ud是（ B ）。A、增加 B、削減 C、先增加后削減 8、在速度負反饋單閉環調速系統中，當下列（ C ）參數變化時，系統無調整力量。 A、放大器的放大倍數Kp B、負載變化 C、轉速反饋系數

3、9、帶有勵磁電流閉環的弱磁與調壓協作把握直流調速系統中，常用（ B ）表示勵磁電流調整器。A、ACR B、AFR C、ASR10、在轉速、電流雙閉環調速系統中，為了抑制轉速超調，應當在系統中引入（ B ）環節進行調整。A、比例調整 B、微分調整 C、積分調整11、異步電動機調速方法種類繁多，從能量轉換的角度看，其中變壓變頻調速屬于（ C ）調速系統。A、轉差功率消耗型 B、轉差功率饋送型 C、轉差功率不變型12、繞線轉子異步電機雙饋調速系統中，由于在轉子側串入附加電動勢極性和大小的不同，s和Pm都是可正可負，因而可以分為五種不同的工作狀況。為了使電力拖動裝置能縮短減速和停車的時間，可以使電機運

4、行在（ B ）轉速下作回饋制動運行。A、超同步 B、次同步 C、反轉13、串級調速系統沒有制動停車功能，只能靠減小 角漸漸減速，并依靠（ A ）的作用自由停車。A、負載阻轉矩 B、動態轉矩 C、電磁轉矩14、異步電機在正弦波電壓供電時，按不同規律實現電壓-頻率協調把握可得不同類型的機械特性。為了獲得和直流他勵電動機一樣的線性機械特性，應選擇（ C ），即依據轉子全磁通 恒定進行把握。A、 B、 C、15、三相異步電動機的數學模型從三相靜止坐標系變換到兩相同步旋轉坐標系后，電感矩陣的階數有何變化？（ B ）A、從6*6矩陣降到3*3矩陣 B、從6*6矩陣降到4*4矩陣 C、從6*6矩陣降到2*2

5、矩陣評閱人 得分 二、簡答題（共40分，每題8分）1、在轉速、電流雙閉環調速系統中，轉速調整器有什么作用？其輸出限幅值應按什么要求來整定？電流調整器有什么作用？其輸出限幅值應按什么要求來整定？答:轉速調整器的作用:（1）轉速調整器是調速系統的主導調整器，它使轉速 n 很快地跟隨給定電壓變化，穩態時可減小轉速誤差，假如接受PI調整器，則可實現無靜差。（2）對負載變化起抗擾作用。（3）其輸出限幅值打算電機允許的最大電流。電流調整器的作用:（1）作為內環的調整器，在外環轉速的調整過程中，它的作用是使電流緊緊跟隨其給定電壓（即外環調整器的輸出量）變化。（2）對電網電壓的波動起準時抗擾的作用。（3）在轉

6、速動態過程中，保證獲得電機允許的最大電流，從而加快動態過程。轉速調整器ASR的輸出限幅電壓打算了電流給定電壓的最大值；電流調整器ACR的輸出限幅電壓限制了電力電子變換器的最大輸出電壓。2、調速范圍和靜差率的定義是什么？調速范圍、靜態速降和最小靜差率之間有什么關系？生產機械要求電動機供應的最高轉速和最低轉速之比叫做調速范圍，用字母D表示，即：負載由抱負空載增加到額定值時，所對應的轉速降落與抱負空載轉速之比，稱為系統的靜差率S,即：調速范圍，靜差速降和最小靜差之間的關系為：由于在肯定的下，D越大，越小,又肯定，則S變大。3、與晶閘管-直流電機系統相比，試分析雙極式把握的橋式可逆PWM變換器的優缺點

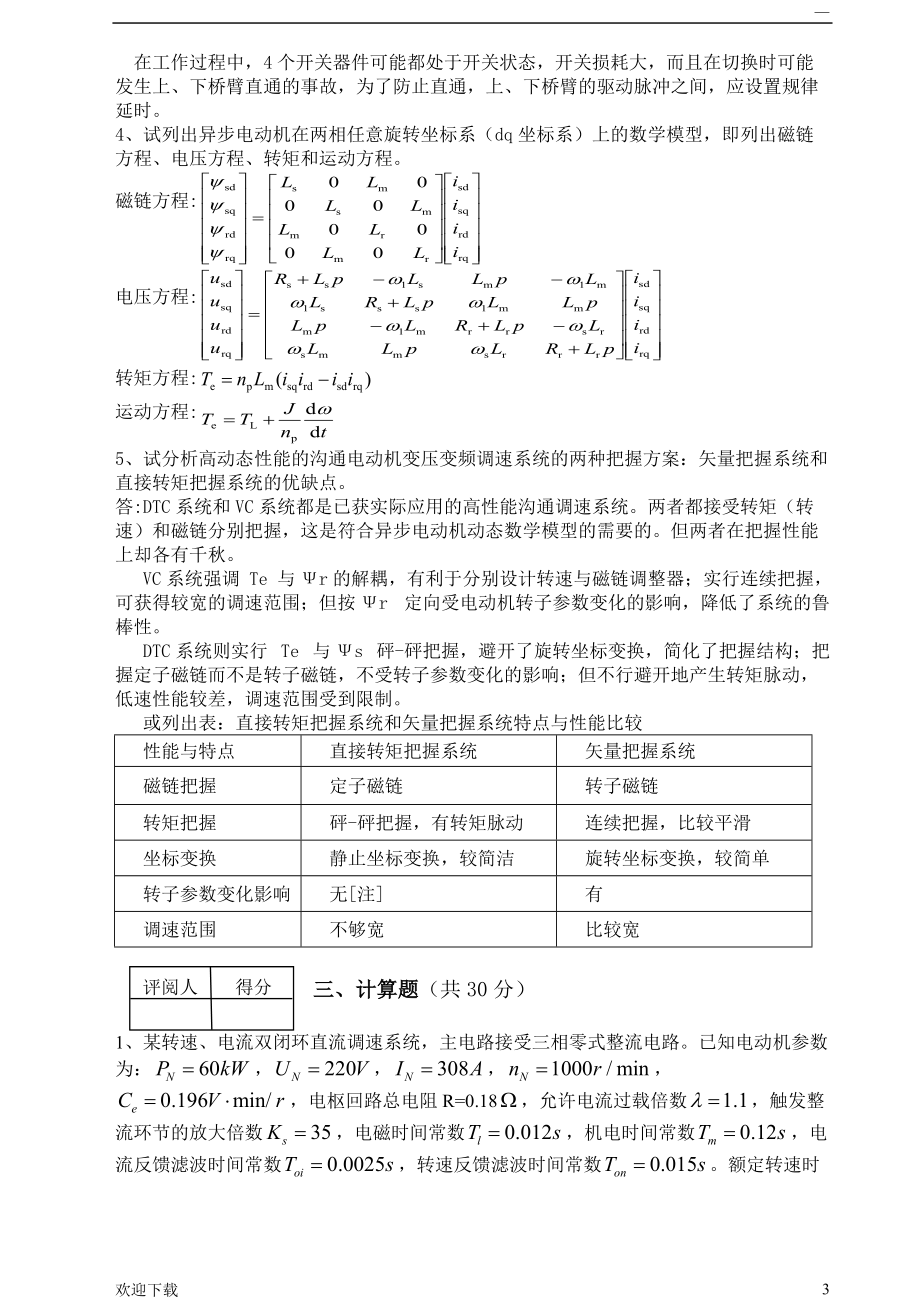

7、？答:雙極式把握的橋式可逆PWM變換器有下列優點：（1）電流肯定連續；（2）可使電機在四象限運行；（3）電機停止時有微振電流，能消退靜摩擦死區；（4）低速平穩性好，系統的調速范圍可達1:20000左右；（5）低速時，每個開關器件的驅動脈沖仍較寬，有利于保證器件的牢靠導通。 雙極式把握方式的不足之處是： 在工作過程中，4個開關器件可能都處于開關狀態，開關損耗大，而且在切換時可能發生上、下橋臂直通的事故，為了防止直通，上、下橋臂的驅動脈沖之間，應設置規律延時。4、試列出異步電動機在兩相任意旋轉坐標系（dq坐標系）上的數學模型，即列出磁鏈方程、電壓方程、轉矩和運動方程。磁鏈方程:電壓方程:轉矩方程:

8、運動方程:5、試分析高動態性能的溝通電動機變壓變頻調速系統的兩種把握方案：矢量把握系統和直接轉矩把握系統的優缺點。答:DTC系統和VC系統都是已獲實際應用的高性能溝通調速系統。兩者都接受轉矩（轉速）和磁鏈分別把握，這是符合異步電動機動態數學模型的需要的。但兩者在把握性能上卻各有千秋。 VC系統強調 Te 與r的解耦，有利于分別設計轉速與磁鏈調整器；實行連續把握，可獲得較寬的調速范圍；但按r 定向受電動機轉子參數變化的影響，降低了系統的魯棒性。 DTC系統則實行 Te 與s 砰-砰把握，避開了旋轉坐標變換，簡化了把握結構；把握定子磁鏈而不是轉子磁鏈，不受轉子參數變化的影響；但不行避開地產生轉矩脈

9、動，低速性能較差，調速范圍受到限制。或列出表：直接轉矩把握系統和矢量把握系統特點與性能比較性能與特點直接轉矩把握系統矢量把握系統磁鏈把握定子磁鏈轉子磁鏈轉矩把握砰-砰把握，有轉矩脈動連續把握，比較平滑坐標變換靜止坐標變換，較簡潔旋轉坐標變換，較簡單轉子參數變化影響無注有調速范圍不夠?qū)挶容^寬評閱人 得分三、計算題（共30分）1、某轉速、電流雙閉環直流調速系統，主電路接受三相零式整流電路。已知電動機參數為：，電樞回路總電阻R=0.18，允許電流過載倍數，觸發整流環節的放大倍數，電磁時間常數，機電時間常數，電流反饋濾波時間常數，轉速反饋濾波時間常數。額定轉速時的給定電壓，ASR調整器飽和輸出電壓=8

10、V，ACR調整器飽和輸出電壓=6.5V。系統的靜、動態設計指標為：穩態無靜差，調速范圍D=10，電流超調量，空載起動到額定轉速時的轉速超調量。試求：(1) 確定電流反饋系數（假設起動電流限制在339A以內）和轉速反饋系數；(2) 試設計電流調整器ACR，計算其參數。調整器輸入電阻；(3) 試設計轉速調整器ASR，計算其參數。調整器輸入電阻。 （30分）1 確定時間常數整流裝置滯后時間常數電流環小時間常數之和2.選擇電流調整器結構按典型型設計，電流環把握對象是雙慣性型的可用PI型電流調整器。檢查對電源電壓的抗擾性能：各項指標可以接受。3.計算電流調整器參數電流調整器超前時間常數電流開環增益：要求4.校驗近似條件電流截止頻率（1）晶閘管裝置傳遞函數的近似條件滿足近似條件（2）忽視反電動勢變化對電流環動態影響的條件滿足近似條件（） 電流環小時間常數近似處理條件滿足近似條件（5）計算調整器電阻和電容動態性能跟隨指標為滿足近似條件3.
