碎石路及水泥路道路作業指導書

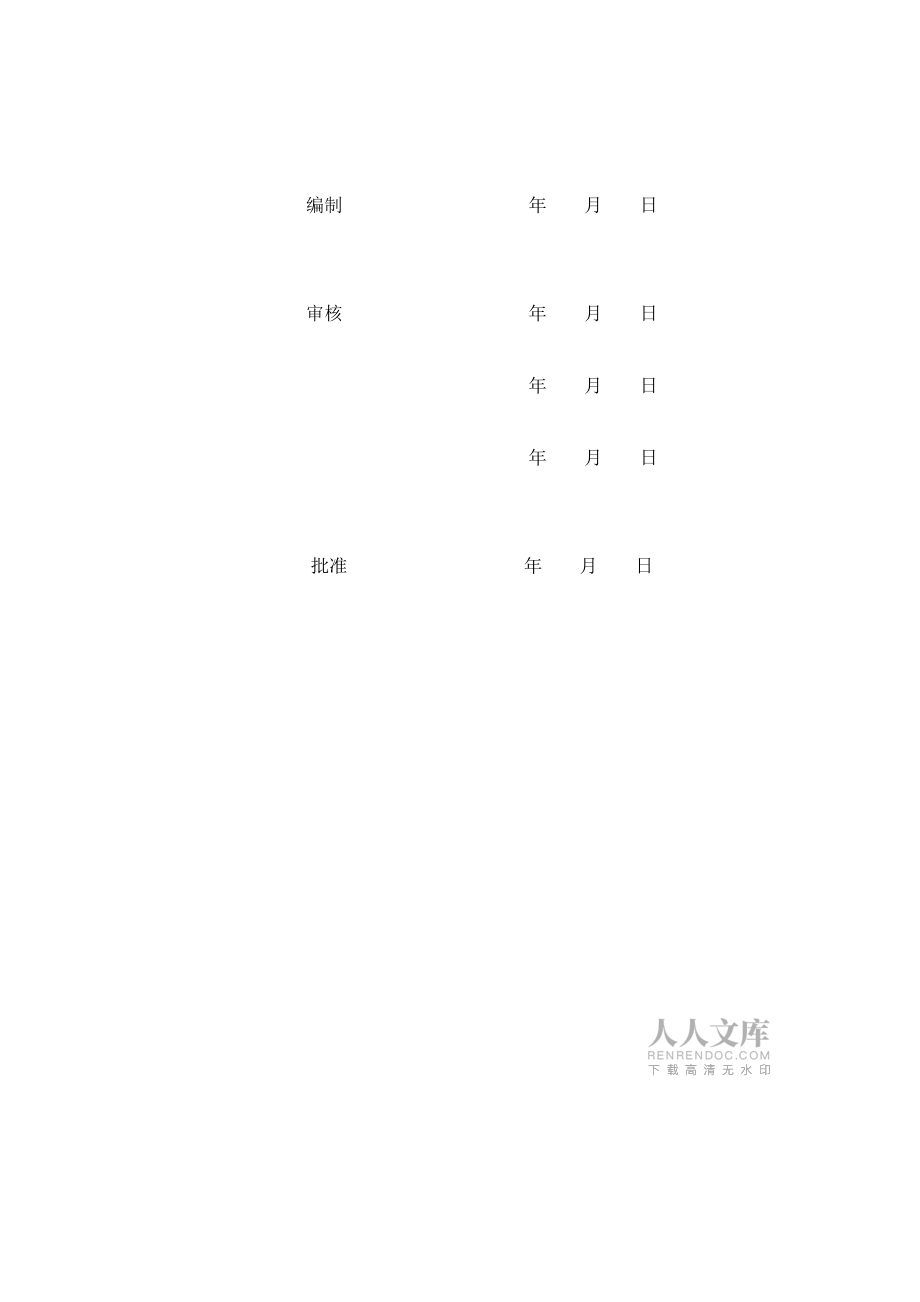

1、編號廠區道路共 9 頁  作 業 指 導 書修改內容修改人審核、批準1  2  3  4  編制 年 月 日 審核 年 月 日 年 月 日 年 月 日  批準 年 月 日1編制依據1.1建設工程質量管理?xiàng)l例國務院令第279號1.2混凝土路面及碎石路面結構詳圖1.3建筑地基基礎工程施工質量驗收規范GB5020220021.4110KV1000KV變電（換流）站土建工程施工質量驗收及評定規程Q/GDW183-20081.5國家電網公司電力建設安全健康與環境管理工作規定2003.5

2、1.6混凝土結構工程施工質量驗收規范GB5020420021.7公路工程水泥混凝土試驗規程JTJ053941.8公路工程技術標準JTJ001971.9公路工程施工安全技術規程JTJ076951.11砼強度檢驗評定標準GBJ107871.12水泥砼路面施工及驗收規范GB97871.13公路工程質量檢驗評定標準JTJ071982工程概況本工程為三峽新能源新泰一期30MW光伏電站工程。本作業指導書主要指廠區內混凝土路及碎石路。3.主要工程量序號名稱數量單位備注1碎石道路4000m寬度為4m2混凝土道路1600m寬度為4m4施工準備3.1主要施工機具設備常用施工機具有：強制式攪拌機、自行式砼攤鋪機、自

3、卸汽車、泵送車、砼攪拌運輸罐車、切縫機、壓紋機、垂直振動器、平板振動器切割機、園盤鋸、平刨機、焊機、發電機、潛水泵、灑水車等。3.2技術準備測方案等相應的技術方案。3.2.1認真熟悉圖紙，明確各部位的要求以及復算各種測量數據。3.2.2根據設計圖紙編制水泥砼路面工程施工措施方案，測量施測方案等相應的技術方案。3.2.3原材料材質的檢驗及確定水泥砼的配合比。3.2.4砼水泥路面基層應堅實、穩定，壓實度和平整度、彎沉值等符合設計要求和規范要求。3.3物資準備3.3.1準備砼水泥路面拌和物的各種原材料，按規范規定并抽樣送檢，符合設計及規范要求。3.3.2準備施工需用的周轉材料。3.4灌施工準備3.4

4、.1施工前，進行各工序各流程的技術交底和安全交底。3.4.2隱蔽資料經專檢監理簽字確認。3.4.3砼澆筑會簽單已辦好，并簽發砼施工配合比通知單和砼施工方案。3.4.4檢查基層質量，并且路基應有良好的排水系統。3.5施工放樣3.5.1施工放樣前對原有道路中心線控制點，水準點全部進行復測，全線進行閉合制度。3.5.2在基層上直線段每10m恢復道路中心線，并在縱向板塊兩面三刀側或一側每10m按里程測設路面標高，供支模使用。5作業方案5.1碎石路：廠區道路施工為在原始地面上鋪碎石灑水碾壓，原始地面上提前1-2天充分灌水并用8噸雙輪壓路機壓實，然后300mm厚碎石分兩層回填且灑水，用8噸雙輪壓路機分層壓

5、實。5.2混凝土路：5.2.1放線：根據圖紙?zhí)峁┑脑O(shè)計坐標和廠區測量方格網，用TC702全站儀引測出軸線控制樁，對該單位工程進行定位放線。5.2.2 路基施工（根據現場情況施工）：A. 填方路基：填方路段回填土方之前，必須把表面耕植土、腐植土挖除，回填土要求對路基分層壓實，路基080cm范圍內壓實度為93%，80150cm范圍內壓實度為90%，150cm以下壓實度為85%；路基分層攤鋪壓實，每層松鋪厚度為3050cm。路基壓實后，方可鋪設石渣墊層。B. 挖方路基：原狀土較密實，按路基要求壓實后可不設石渣墊層，直接鋪水泥穩定基層，路基030cm范圍內壓實度為93%。從地形圖上看挖山體的地方為挖方

6、路段，采用挖方斷面；若不是山體，只為一般農田、荒地、回填區的，對應地勘報告，若屬于"回填土、雜填土、耕土、腐殖土等"的工程性質差的土，不管標高是否高于設計標高，均用以填方路段處理，保留石渣墊層結構。5.2.3模板的選用（1）模板宜采用鋼模板。彎道等非標準部位以及小型工程可采用木模板，其厚度宜為5cm（曲線處可減薄至3cm）。（2）模板應無缺損，有足夠的剛度，內側和頂、底面均應光潔、平整、順直，局部變形不得大于3mm。振搗時模板橫向最大撓曲應小于4mm，高度應與混凝土路面板厚度一致，誤差不超過±2mm。縱縫模板平縫的拉桿空孔眼位應準確，企口縫則其企口舌或凹槽的長度誤

7、差鋼模板為±1mm，木模板為±2mm。（3）模板周轉使用前，應對前次拆下的模板進行檢驗，如有變形損杯，應修至達到要求后才能使用。5.2.4砼攤鋪：每倉混凝土的攤鋪、振搗、整平、做面應邊疆進行，不得中斷。如因故中斷，應設置施工縫，并宜設在設計規定的接縫位置。5.2.5砼振搗、整平（1）攤鋪好的混凝土拌和物，應隨即用插放式和平板式振動器均勻地振實。塑性的商品混凝土可省去平板振實工序。（2）插入式振動器的有效作用深度一般為1825cm。振實宜采用2.2KW的平板振動器（采用真空吸水工藝時可用功率較小的平板振動器）。振平可用1.1KW的平板振動器。（3）振搗時應先用插入式振動器的模

8、板（或混凝土板壁）邊緣、角隅處初振或全面積順序初振一次。同一位置振動時不宜少于20s。插入式振動器移動間距不宜大于其作用半徑的1.5倍，其至模板的距離應不大于作用半徑的0.5倍，并應避免碰撞模板和鋼筋。然后，再用平板振動器全面振搗，板與板間宜重迭1020cm。同一位置的振搗時間，當水灰比小于0.45時宜不少于30s，當水灰比大于0.45時宜不少于15s，以不再冒出氣泡并泛出水泥砂漿為準。如有條件最好再用小功率平板振動器全面振平一次。（4）混凝土拌合物全面振搗后，再用振動梁進一步拖拉振實并初步整平。振動梁往返拖拉23遍，使表面泛漿，并趕出氣泡。振動梁移動速度要緩慢均勻，不許中途停頓，前進速度以每

9、分鐘1.21.5m為宜。凡有不平之處，應及時畏以人工挖填補平。補填時宜用較細的拌合物，但嚴禁用純砂漿填補。（5）最后用無縫鋼管滾杠進一步滾揉表面，使表面進一步提漿調勻調平。5.2.6板面處理（做面）：（1）抹面時嚴禁在混凝土表面灑水或撒水泥。（2）無真空吸水工藝時，抹面一般分兩次進行。第一次在整平后隨即進行。驅除泌水并壓下石子。第二次抹面須在混凝土泌水基本結束，處于初凝狀態但表面尚濕潤時進行。（3）混凝土板面應平整密實，并用3m直尺檢查平整度。（4）抹平后沿橫方向拉毛或用壓紋滾槽器壓槽，使路面混凝土有粗糙的紋理表面。GBJ9787規定；公路和城市道路、廠礦道路的拉毛和壓槽深度應為12mm。（5

10、）當烈日曝曬或干旱風吹時，做面宜在遮陽棚下進行。5.2.7混凝土路面板養護：（1）混凝土板做面完畢應及時養護，使混凝土中結合料有良好的水化、水解強度發育條件以及防止收縮裂縫的產生。（2）養護時間，一般約1412d混凝土強度宜達到設計要求。（3）養護期間和封縫前，禁止車輛通行。在達到設計強度的40%以后，可允許行人通過。（4）濕草包覆蓋養生是最常用的濕治養生方法，草包還兼有隔溫作用，可保護混凝土少受劇烈的天氣變化影響。在規定的養生期內草包要經常灑水，保持潮濕。草包不僅要嚴密覆蓋混凝土板面，并要覆蓋好板的邊側。（5）也可采用塑料成膜養生，即在混凝土板做面完畢后，即噴灑過氯乙烯等成膜液，使形成不透氣

11、的薄膜保持膜內混凝土垢水分，保濕養生。優點可節省大量養生用水和養生用工，據點養生期間必須做到嚴禁一切車輛、人員通行，否則易導致膜破、氣漏，使混凝土中的水分蒸發，不能保證良好混凝土強度發育條件。成膜液的配方因地制宜，各地不一。6QA檢查單檢 查 項 目 描 述檢查者檢查結果日期/簽名FEAO  表面質量：表面應堅實、平整，不得有浮石、粗細料集中，嵌縫料不得浮于表面或聚集形成一層×××寬度偏差：不小于設計要求×××厚度偏差：砂石路+20，-10%×××表面平整度：15mm×

12、15;×中線標高偏差：±20mm×××F：工作負責人； E：單項工程師； A：專業工程師； O ：業主代表7安全及文明施工措施7.1安全施工措施7.1一般規定：7.1.1參加本工程施工的所有人員必須遵循“管生產必須管安全”的原則，在安全施工過程中進行科學管理，完善安全設施，強化安全教育，牢固樹立“安全第一，預防為主”的思想。7.1.2參加施工的所有人員必須經安全培訓，安全考試合格后方可持證上崗，施工人員不得隨意更換、冒名頂替。7.1.3施工前應簽發包合同，為施工人員配備相應的勞保用品及工具，并設專職安全員對本隊的安全施工負責。7.1.4施工人員

13、進入施工現場必須戴安全帽。7.1.5工作期間不得飲酒，嚴禁酒后進入工地。7.1.6嚴禁工人帶病作業。7.1.7各種專業人員須持證上崗，不得進行與本專業無關的工種。7.2文明施工：7.2.1現場材料堆放整齊，并避開交通道路、力能管路，保持道路暢通，材料使用要有計劃，保持現場干凈清潔，做到工完料盡場地清。7.2.2建筑垃圾應及時運至指定地點,周轉性材料及時回收清理，集中擺放，廢舊木材應回收集中處理。7.2.3對于違反安規 及本作指導書而冒險蠻干的隊伍及人員責令其返工整改，對不聽指揮造成不良影響的給予相應的處罰直至清退。8. 環境保護措施8.1合理利用水電資源，杜絕浪費。8.2裝載機用機油、柴油應集
