1、施工質量驗收技術資料通用表施工技術交底記錄工程名稱西安交通大學一、二村危舊房改造工程（二期）27#樓室內地溝交底日期2015年01月02日交底項目室內地溝工程部位-1.5m±0.00m交底提要室內地溝施工交底內容：一、施工準備1、材料準備1.1混凝土材料強度等級：地溝墊層采用C15，墊層厚度為100mm；其他混凝土構件為C30。1.2所用鋼筋型號：管溝蓋板所用鋼筋6，10。1.3管溝內采用防水砂漿抹面。1.4地溝模板采用12厚膠合板，木龍骨加勁，鋼管架支撐，不允許采用對拉螺栓。2、主要機具2.1斧子、鋸、扳手、電鋸、線墜、小白線、水準儀、靠尺板、方尺、水平尺、木楔、撬棍、振搗棒、鐵鍬

2、等。3、作業條件3.1管道層內防水及防水保護層施工已施工完畢。3.2主要施工人員已到位。3.3施工管理人員對工人已進行明確的施工交底。 二、施工工藝流程及做法要求1、施工工藝流程放線施工地溝找坡砌磚地溝土方回填夯實地溝墊層施工地溝側壁及底板模板支設加固混凝土澆筑地溝模板拆除地溝防水砂漿抹面管道安裝地溝蓋板安裝2、施工方法及技術要求2.1測量放線測量放線時應按結構施工時主軸控制線進行，應保證各軸線間的水平距離相等且方正。地溝位置及尺寸已設計圖紙要求為準。地溝標高線應引至一層剪力墻上并標注清晰。2.2地溝砌磚找坡及地溝土方回填施 工 單 位監理（建設）單位參加人員交底人：接交人技術負責人年 月 日

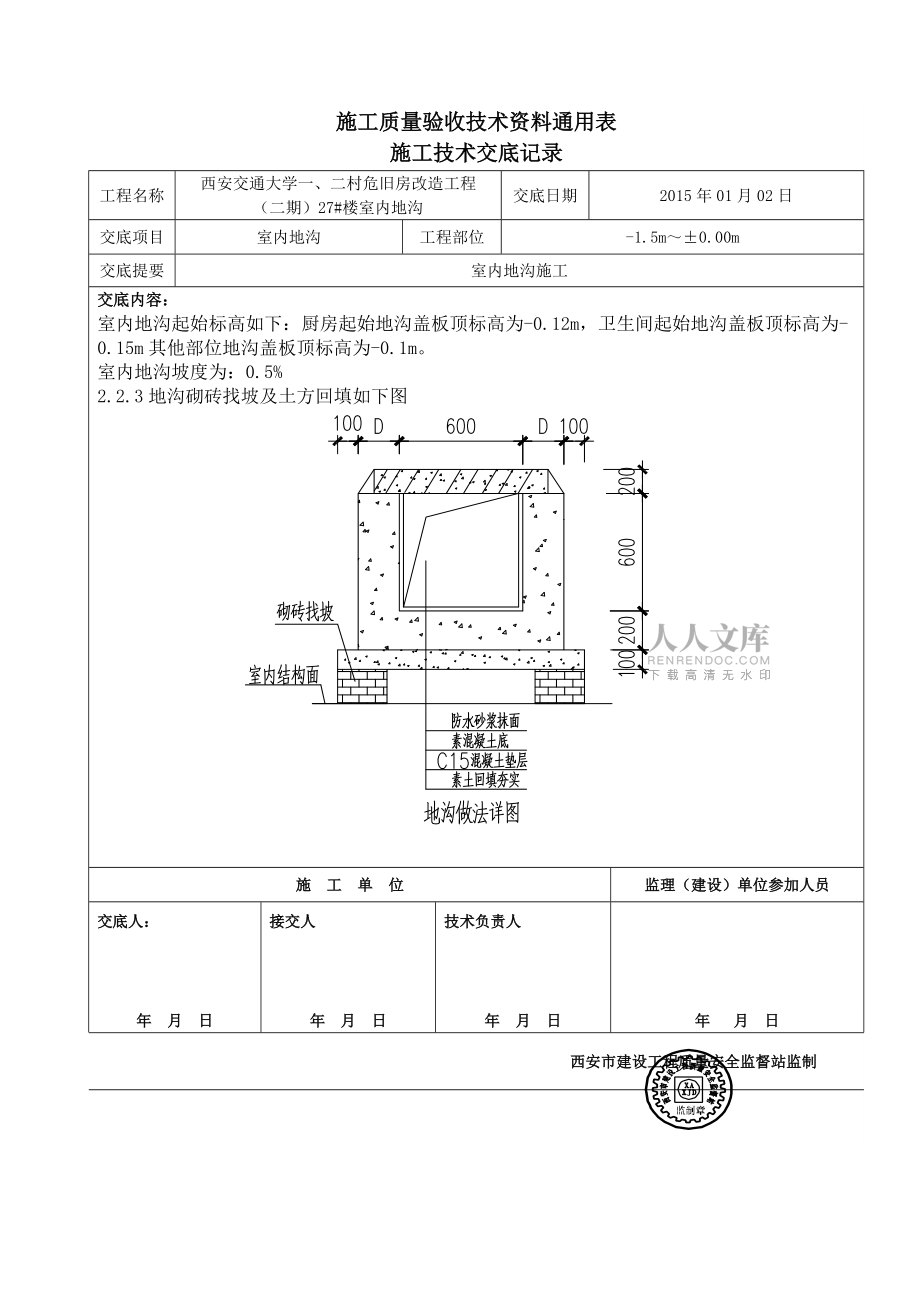

3、年 月 日年 月 日年 月 日西安市建設工程質量安全監督站監制施工質量驗收技術資料通用表施工技術交底記錄工程名稱西安交通大學一、二村危舊房改造工程（二期）27#樓室內地溝交底日期2015年01月02日交底項目室內地溝工程部位-1.5m±0.00m交底提要室內地溝施工交底內容：室內地溝起始標高如下：廚房起始地溝蓋板頂標高為-0.12m，衛生間起始地溝蓋板頂標高為-0.15m其他部位地溝蓋板頂標高為-0.1m。室內地溝坡度為：0.5%2.2.3地溝砌磚找坡及土方回填如下圖施 工 單 位監理（建設）單位參加人員交底人：接交人技術負責人年 月 日年 月 日年 月 日年 月 日西安市建設工程質

4、量安全監督站監制施工質量驗收技術資料通用表施工技術交底記錄 A.13工程名稱西安交通大學一、二村危舊房改造工程（二期）27#樓室內地溝交底日期2015年01月02日交底項目室內地溝工程部位-1.5m±0.00m交底提要室內地溝施工交底內容：2.3地溝墊層施工地溝墊層采用C15素混凝土施工。地溝墊層施工兩側應伸出溝墻外側100mm2.4地溝模板施工地溝側壁模板采用采用12厚膠合板，木龍骨加勁，鋼管架支撐，不允許采用對拉螺栓。地溝底板厚為200mm，地溝深為600mm。模板要根據地溝大小加工，形狀尺寸和相互位置要正確，支拆方便，接縫嚴密不漏漿。模板拆除時應注意不要破壞混凝土面。2.5混凝

5、土澆筑2.5.1混凝土澆筑采用商品泵送混凝土，泵送設備由混凝土供應商提供。2.5.2混凝土澆筑必須在模板安裝完成并已加固完成后經驗收合格方可進行。2.5.3澆筑混凝土前，地溝板底、模板內的雜物應清理干凈；模板澆水濕潤，但底板不能有積水現象。2.5.4地溝澆筑順序，底板和側壁一次澆筑，從一端向另一端澆搗。先澆底板，后澆側壁?；炷翝仓^(guò)程當中應控制好底板面標高，并在收面完成時保證地溝坡度符合設計圖紙要求。2.6防水砂漿抹面工藝流程： 墻面、溝底清理澆水潤濕墻面基層處理抹防水水泥砂漿養護墻面、溝底清理： 將墻面上殘存的砂漿、污垢和灰塵等清理干凈，用水澆墻，將磚縫中的塵土沖掉。將溝底的垃圾清理干凈和

6、排掉溝底的水。施 工 單 位監理（建設）單位參加人員交底人：接交人技術負責人年 月 日年 月 日年 月 日年 月 日西安市建設工程質量安全監督站監制施工質量驗收技術資料通用表施工技術交底記錄工程名稱西安交通大學一、二村危舊房改造工程（二期）27#樓室內地溝交底日期2015年01月02日交底項目室內地溝工程部位-1.5m±0.00m交底提要室內地溝施工交底內容：2.6.3澆水潤濕墻面：抹灰前用水管把墻灑水潤濕。2.6.4地溝防水砂漿抹面厚度為20mm。2.6.5抹防水水泥砂漿： 防水砂漿采用配合比為水泥：砂=1：2，加水泥重3%的防水粉，先用木抹子薄薄刮一層，然后再用木抹子上灰，槎平，

7、壓實表面并順平，每次抹灰厚度為68mm，表面注意面層的壓實、壓光，地溝底抹灰施注意面層坡度。2.7地溝蓋板安裝2.7.1地溝蓋板安裝應在地溝內土建及安裝工程施工完畢后在進行。2.7.2地溝封蓋板時，必須將予制時板的光面朝下，粗面朝上。2.7.3蓋板的配筋及型號選用陜09J16圖集中管溝蓋板選型及材料表GB-24/GB-32，若圖集中沒有圖紙?jiān)O(shè)計的蓋板寬度時，在預支蓋板當中蓋板的總寬度需大于地溝寬度+地溝側壁的一半。2.7.4地溝蓋板間的縫隙采用1:2.5水泥砂漿或C20細石混凝土封堵嚴密。2.7.5地溝蓋板與側墻頂之間的角采用1：2.5水泥砂漿抹成圓弧狀角。2.8地溝穿墻及地溝出口做法2.8.

8、1地溝穿墻做法參見陜09J16圖集中第48頁節點、，地溝出口做法參見第57頁節點施工。施 工 單 位監理（建設）單位參加人員交底人：接交人技術負責人年 月 日年 月 日年 月 日年 月 日西安市建設工程質量安全監督站監制施工質量驗收技術資料通用表施工技術交底記錄工程名稱西安交通大學一、二村危舊房改造工程（二期）27#樓室內地溝交底日期2015年01月02日交底項目室內地溝工程部位-1.5m±0.00m交底提要室內地溝施工交底內容：1.1原材料、外加劑、配合比及其做法，必須符合設計要求和施工規范的規定。1.2水泥砂漿防水層必須與基層結合牢固，無空鼓。設計不允許裂縫的結構，嚴禁出現裂縫，

9、設計允許裂縫的結構，其裂縫寬度必須符合設計要求。2、基本項目：2.1模板及其支架必須具有足夠的強度、剛度和穩定性；其支承部分應有足夠的支承面積。2.2模板接縫不應漏漿。2.3砂漿表面平整、密實，無裂紋、起砂、麻面等缺陷，陰陽角呈圓弧形，尺寸符合要求。3.4：混凝土應振搗密實；不得有蜂窩、孔洞、露筋、縫隙、夾渣等缺陷。四、應注意的質量問題1、混凝土澆筑時，操作控制不嚴，常易出現一些質量通病，一旦發生，應分析產生原因，及時采取有效的措施加以消除，以確?；炷临|(zhì)量。2、如出現問題應查清主要原因，及時進行整改。如出現蜂窩，主要原因是混凝土一次下料過厚，振搗不實或漏振;模板縫隙末堵嚴，水泥漿流失；鋼筋過

10、密而混凝土石子過大、坍落度過小；又如孔洞，產生原因主要是在鋼筋較密的部位混凝土被卡，未經振搗就繼續澆筑上層混凝土造成的；再如縫隙夾層，產生的主要原因是施工縫處雜物末清理干凈。3、地溝模板安裝后要求進行自檢及復檢，澆搗混凝土前要抽檢模板及支撐是否還滿足施工要求。模板工程易出的問題主要有：脹模、漏漿、截面尺寸不準，混凝土保護層過大等。4、漏漿控制：漏漿控制主要從模板接縫和模板留洞入手，模板接縫邊緣要整齊、平直，接縫要嚴密，接縫不嚴的部位要用油氈、封口膠封補嚴密，模板留洞要規范。五、安全措施1、各用電機具應有專用開關箱，并應裝有漏電保護器，停機時應拉斷電閘，下班時電閘箱應上鎖。施 工 單 位監理（建

11、設）單位參加人員交底人：接交人技術負責人年 月 日年 月 日年 月 日年 月 日西安市建設工程質量安全監督站監制施工質量驗收技術資料通用表施工技術交底記錄工程名稱西安交通大學一、二村危舊房改造工程（二期）27#樓室內地溝交底日期2015年01月02日交底項目室內地溝工程部位-1.5m±0.00m交底提要室內地溝施工交底內容：2、嚴禁砼振搗人員和鏟漿人員站在砼泵送機出料口前面。3、操作人員不得直接站在模板或支撐上操作，以免踩滑或踏斷支撐而墜落。4、混凝土澆筑前，應對振動器進行試運轉，振動器操作人員應穿膠靴、戴絕緣手套，振動器不能掛在鋼筋上，濕手不能接觸電源開關。5、嚴禁酒后上班。6、施

12、工中，現場必須做到活完場清。7、機械設備的操作人員必須持證上崗，按有關安全操作規程操作。使用前應對設備進行檢查維修，嚴禁設備帶故障運轉。施 工 單 位監理（建設）單位參加人員交底人：接交人技術負責人年 月 日年 月 日年 月 日年 月 日西安市建設工程質量安全監督站監制施工質量驗收技術資料通用表施工技術交底記錄工程名稱西安交通大學一、二村危舊房改造工程（二期）27#樓室內地溝交底日期2015年01月02日交底項目室內地溝工程部位-1.5m±0.00m交底提要室內地溝施工交底內容：地溝出口詳圖施 工 單 位監理（建設）單位參加人員交底人：接交人技術負責人年 月 日年 月 日年 月 日年 月 日西安市建設工程質量安全監督站
