扣件式鋼管腳手架移動平臺施工方案

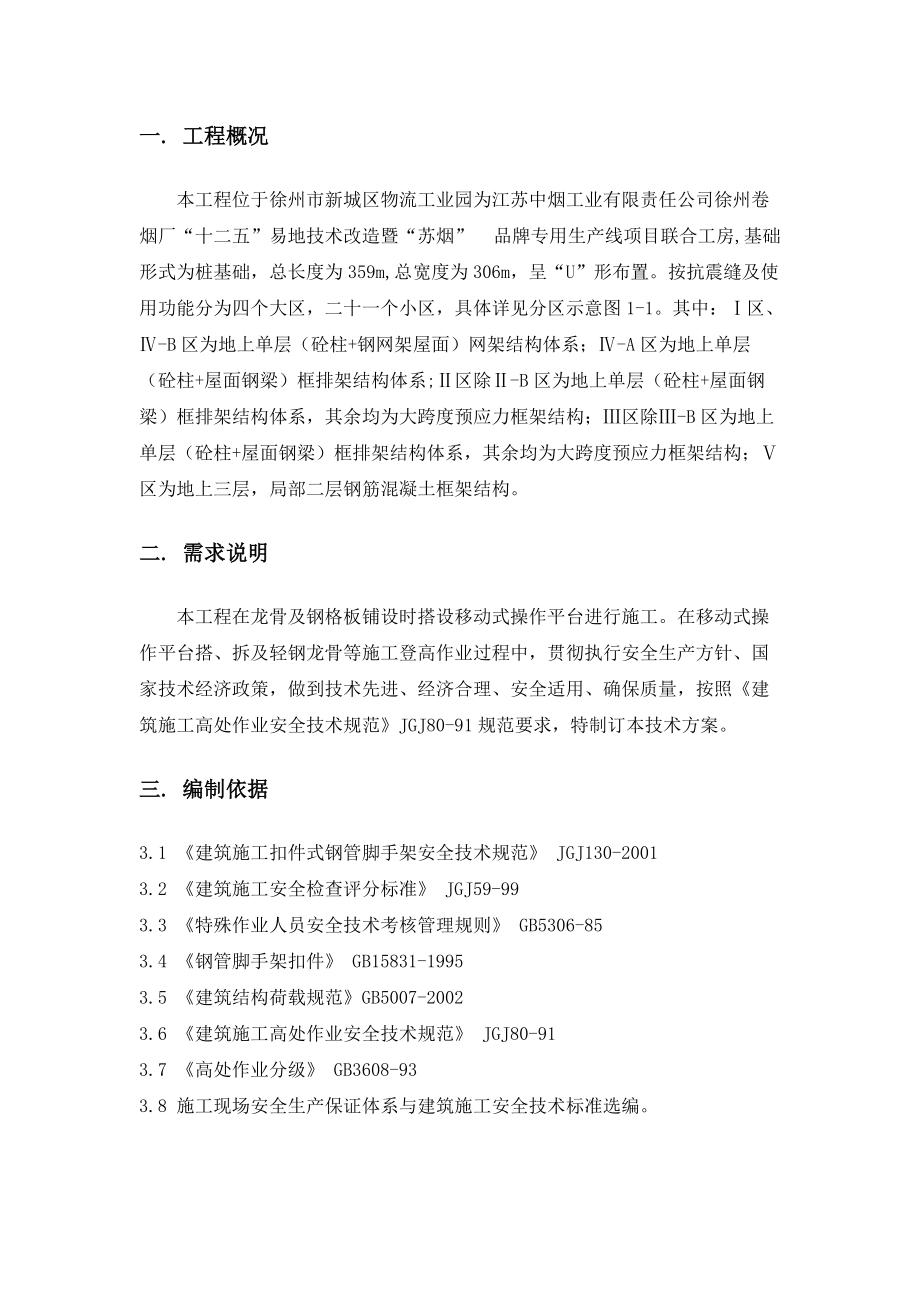

1、江蘇中煙工業有限責任公司徐州卷煙廠“十二五”易地技術改造暨“蘇煙” 品牌專用生產線項目聯合工房移動式操作平臺搭設方案編制人： 審核人： 審批人： 江蘇國際經濟技術合作集團有限公司二零一四年六月目 錄一. 工程概況1二. 需求說明1三. 編制依據1四. 材料質量1五. 操作平臺搭、拆、施工階段危險源識別、評價與控制2六. 移動式操作平臺搭設示意圖2七. 移動式操作平臺搭、拆一般規定4八. 移動式操作平臺的構造、搭設及使用要求4九. 施工準備6十. 移動式操作平臺計算書7十一. 移動式操作平臺搭設驗收12十二. 移動式操作平臺的拆除13十三應急預案13一. 工程概況本工程位于徐州市新城區物流工業園

2、為江蘇中煙工業有限責任公司徐州卷煙廠“十二五”易地技術改造暨“蘇煙” 品牌專用生產線項目聯合工房,基礎形式為樁基礎，總長度為359m,總寬度為306m，呈“U”形布置。按抗震縫及使用功能分為四個大區，二十一個小區，具體詳見分區示意圖1-1。其中：區、-B區為地上單層（砼柱+鋼網架屋面）網架結構體系；-A區為地上單層（砼柱+屋面鋼梁）框排架結構體系;區除-B區為地上單層（砼柱+屋面鋼梁）框排架結構體系，其余均為大跨度預應力框架結構；區除-B區為地上單層（砼柱+屋面鋼梁）框排架結構體系，其余均為大跨度預應力框架結構；區為地上三層，局部二層鋼筋混凝土框架結構。二. 需求說明本工程在龍骨及鋼格板鋪設時

3、搭設移動式操作平臺進行施工。在移動式操作平臺搭、拆及輕鋼龍骨等施工登高作業過程中，貫徹執行安全生產方針、國家技術經濟政策，做到技術先進、經濟合理、安全適用、確保質量，按照建筑施工高處作業安全技術規范JGJ80-91規范要求，特制訂本技術方案。三. 編制依據3.1 建筑施工扣件式鋼管腳手架安全技術規范 JGJ130-2001 3.2 建筑施工安全檢查評分標準 JGJ59-99 3.3 特殊作業人員安全技術考核管理規則 GB5306-85 3.4 鋼管腳手架扣件 GB15831-1995 3.5 建筑結構荷載規范GB5007-20023.6 建筑施工高處作業安全技術規范 JGJ80-91 3.7

4、高處作業分級 GB3608-93 3.8 施工現場安全生產保證體系與建筑施工安全技術標準選編。四. 材料質量4.1 移動式操作平臺采用鋼管為：48，其壁厚不得小于2.5mm。 4.2 扣件材質應符合鋼管腳手架扣件GB15831 的規定，并在螺栓擰緊扭力矩達65N.m時不得破壞（用扭力扳手測試）。 4.3 鋪設板材符合相關質量要求。4.4 移動式平臺必須符合有關質量要求。五. 操作平臺搭、拆、施工階段危險源識別、評價與控制危險源危險源識別識別責任人移動式操作平臺操作平臺搭設、操作平臺拆除、操作平臺端頭、木板固定、上人梯子防滑、上高措施、工人勞動防護用品使用、操作平臺上堆物。陳財平危險源危險源識別

5、評價責任人移動式操作平臺由于移動式操作平臺屬于重大危險源，在搭設、拆除及移動使用過程中有較大的危險性，具有一定的高度。其采用扣件連接、搭設、加固，移動時、上高操作時穩定性存在一定的安全隱患。范聞危險源操作措施監控責任人移動式操作平臺1. 施工組織設計，必須有上級公司的總工程師簽字，技術部門蓋章，有關部門審閱方案；2. 爬高扶梯應設置在適當?shù)奈恢?，不得有違規操作現象；3. 操作人員應按照規范操作，不得有違規操作現象；4. 現場搭設人員必須持證上崗，并按規范操作；5. 認真使用個人勞動防護用品；6. 操作平臺上堆料不得超過規定限度。朱六生六. 移動式操作平臺搭設示意圖七. 移動式操作平臺搭、拆一般

6、規定7.1 搭設前應檢查所有材料是否符合要求。7.2 搭、拆移動式操作平臺必須由經安全教育持上崗證的架子工承擔，凡有高血壓、心臟病者不得操作。7.3 搭、拆作業人員不得喝酒，在搭、拆過程中不得開玩笑。 7.4 搭、拆作業穿著要靈便，禁止穿硬底鞋、高跟鞋、塑料鞋和帶釘?shù)男?.5 施工前，應逐級進行安全技術交底，落實所有安全技術措施和人身防護用品，做好安全防護措施,未經落實不得進行搭、拆施工。 7.6 搭、拆使用過程中，鋼管不準觸及有電線路。 7.7 施工中發現存在缺陷和隱患時，必須及時解決。7.8 搭設移動式操作平臺時，嚴格控制施工荷載。7.9 因作業必需臨時拆除或變動安全防護設施時，必須經施

7、工負責人同意，并采取相應的可靠措施，作業后應立即恢復。7.10 移動操作平臺上的操作工人作業時必須戴安全帽、保險帶（連接平臺防護欄），穿防滑鞋。7.11 應設專人對腳手架進行時常檢查，發現問題及時處理、糾正、避免大的事故的發生。7.12 在搭設腳手架的同時，必須設置登扶梯，嚴禁在腳手架上攀登。7.13 搭拆現場以及使用階段必須設專人看管，嚴禁非施工人員進入作業區域內。7.14 嚴禁將拆卸下來的材料和桿部件向地面拋擲。已吊至地面的架設材料應隨時運出拆卸區域，并堆碼整齊，保持現場文明。八. 移動式操作平臺的構造、搭設及使用要求8.1 基本要求 用扣件式鋼管搭設的移動式操作平臺用于鋼格柵吊頂龍骨安裝

8、施工，它應承載施工中各種垂直和水平荷載。8.2 施工準備移動平臺的地基必須平整。8.2.1單位工程技術負責人應按施工組織設計中有關移動式操作平臺的要求，向搭、拆和使用人員進行安全技術交底。8.2.2按規范及施工組織設計的要求對鋼管、扣件、板材、輪子等進行檢查驗收，不合格產品不得使用。8.2.3經檢查合格的材料應按品種、規格分類堆放整齊、平穩的放在耐磨地坪上，并于地坪面要有成品保護措施。8.3移動式操作平臺搭設工藝1、移動式操作平臺搭設方法移動式操作平臺的構造采用梁板結構的形式，以48×2.5mm的腳手架鋼管用扣件相扣接進行制作，這種方法較為簡便。平臺次梁間距為300mm，臺面滿鋪木板

9、，一一加以固定，使其不松動。操作平臺的面積為6m×6m，總高度為5m和7m。為了避免搖動和傾覆，支承用的立柱。操作平臺的周邊，按照臨邊作業的要求設置防護欄桿并配置登高扶梯，梯子不得缺檔，橫檔間距以30cm為宜。在底部移動的輪子上設置鎖止裝置并加四處固定桿。在平臺四角設置防傾倒斜撐，斜撐水平寬度1.5米。2、搭設要求移動式操作平臺的輪子選用4系列鷹架剎制輪“4404733”型號，輪子與架體結合部位要牢固和可靠。中間立柱的底端應離地面有一點距離，這樣使操作平臺推移方便，但立柱的底端與地面的距離不能超過80mm，以便使用時可將立柱底下墊實固定。立桿接長除頂層頂步可采用搭接外，其余各層各步接

10、頭必須采用對接扣件連接。對接，搭接應符合下列規定：A 立桿上的對接扣件應交錯布置：兩根相鄰立桿的接頭不應設置在同步內，同步內隔一根立桿的兩個相隔接頭在高度方向錯開的距離不宜小于500mm；各接頭中心在主節點的距離不宜大于步距的1/3；B 搭接長度不應小于1m，應采用不少于2個旋轉扣件固定，端部扣件蓋板的邊緣距離不應小于100mm。C 移動式操作平臺四個立面必須設置剪刀撐，斜桿與地面的傾角宜在45度60度之間，剪刀撐斜桿的接長宜采用搭接，剪刀撐斜桿應用旋轉扣件固定在與之相交的橫向水平桿的伸出端或立桿上，旋轉扣件中心線至主節點的距離不宜大于150mm。D 移動式操作平臺四個在四角設置防傾倒斜撐，斜

11、撐水平寬度2.5米, 斜桿與地面的傾角宜在45度60度之間，斜桿應用旋轉扣件固定在與之相交的橫向水平桿的伸出端或立桿上。3、注意事項（1） 底部移動的輪子在架體投入使用時，應當設置鎖止裝置并設有四處固定桿固定，限制平面上移動的自由度。（2） 架體移動時，上部應沒有作業人員。 （3）如果上部全封閉后影響施工，必須有一部分位置敞開時，作業人員在敞開部位作業時，應當系掛安全帶，按照高掛低用的原則系掛安全帶。 （4） 決不允許攀登桿件上下。8.4 使用過程中的要求：A. 高處作業，發現有缺陷和隱患時，必須及時解決；危及人身安全時，必須停止作業。B. 高處作業中所用的物料，均應堆放平穩，不妨礙通行和裝卸

12、。C. 拖動操作平臺時，應設5m警戒區，并應派專人現場指揮。嚴禁在操作平臺上有人時機械拖動。D. 移動式操作平臺上人作業前，應將中間立柱與地面之間墊實，避免四個輪子直接傳力。E. 禁止配電線路穿越移動式腳手架操作平臺，或沿平臺拉設。九. 施工準備1. 單位工程技術負責人應按施工組織設計中有關移動式操作平臺的要求，向搭、拆和使用人員進行安全技術交底。 2. 按規范及施工組織設計的要求對鋼管、扣件、竹笆片、輪子等進行檢查驗收，不合格產品不得使用。 3. 經檢查合格的材料應按品種、規格分類堆放整齊、平穩的放在耐磨地坪上，并于地坪面要有成品保護措施。4. 本工程移動式操作平臺基礎為室內澆搗完的耐磨地坪

13、面層。十. 移動式操作平臺計算書 縱向鋼管的計算應力 16.62 N/mm2 小于 縱向鋼管的抗壓設計強度 205 N/mm2，滿足要求！縱向鋼管的最大撓度為 0.022 mm 小于 縱向鋼管的最大容許撓度 1200/150與10 mm，滿足要求！橫向鋼管的計算應力 204.328 N/mm2 小于 橫向鋼管的抗彎強度設計值 205 N/mm2，滿足要求！支撐鋼管的最大撓度為 4.097 mm 小于 支撐鋼管的最大容許撓度 1200/150與10 mm，滿足要求！R < 6.00 kN , 單扣件抗滑承載力的設計計算滿足要求! 鋼管立桿穩定性驗算 = 106.321 N/mm2 小于 鋼

14、管立桿抗壓強度設計值 f = 205 N/mm2，滿足要求！鋼管立桿穩定性驗算 = 38.123 N/mm2 小于 鋼管立桿抗壓強度設計值 f = 205 N/mm2，滿足要求！鋼管立桿穩定性驗算 = 48.946 N/mm2 小于 鋼管立桿抗壓強度設計值 f = 205 N/mm2，滿足要求！結論：以上計算能滿足操作平臺所用輪子承受壓力，故屬安全。十一. 移動式操作平臺搭設驗收11.1 移動式操作平臺在使用前，搭設完后必須進行全面檢查和驗收，確保符合本組織設計及規范要求，并確認操作平臺搭設牢固，具有一定的剛度和穩定性。11.2 板材按規范要求固定牢固。11.3 施工荷載不得超過3KN/M2，

15、嚴禁超載；架上嚴禁堆放或搬運材料物品，雜物要及時清理。11.4 桿件相交位置符合節點的規定十二. 移動式操作平臺的拆除12.1 拆除移動式操作平臺時，應由專人負責監護。 12.2 拆除移動式操作平臺前，應將平臺上的留存材料，雜物等清除干凈。 12.3 平臺拆除順序一般為板材欄桿剪刀撐橫桿立桿，按自上而下先裝者后拆，逐步拆除，一步一清。不準上下同時拆除。 12.4 拆下的桿件和配件分類堆放，運至室外。并及時按品種、規格放整齊。 十三應急預案1、目的提高整個項目組對事故的整體應急能力，確保意外發生的時候能有序的應急指揮，為有效、及時的搶救傷員，防止事故的擴大，減少經濟損失，保護生態環境和資源，把事

16、故降低到最小程度，制定本預案。2、應急領導小組及其職責應急領導小組由組長、副組長、成員等構成。(1) 領導各單位應急小組的培訓和演習工作，提高應變能力。(2) 當發生突發事故時，負責救險的人員、器材、車輛、通信和組織指揮協調。(3) 負責準備所需要的應急物資和應急設備。(4) 及時到達現場進行指揮，控制事故的擴大，并迅速向上級報告。3、應急反應預案(1) 事故報告程序事故發生后，作業人員、班組長、現場負責人、項目部安全主管領導應逐級上報，并聯絡報警，組織搶救。(2) 事故報告事故發生后應逐級上報：一般為現場事故知情人員、作業隊、班組安全員、施工單位專職安全員。發生重大事故時，應立即向上級領導匯報，并在24小時內向上級主管部門作出書面報告。(3) 現場事故應急處理施工過程中可能發生的事故主要有：機具傷人、火災事故、觸電事故、高溫中暑、中毒窒息、高空墜落、落物傷人等事故。 火災事故應急處理：及時報警，組織撲救，集中力量控制火勢。消滅飛火疏散物資減少損失控制火勢蔓延。注意人身安全，積極搶救被困人員，配合消防人員撲滅大火。 觸電事故處理：立即切斷電源或者用干燥的木棒、竹竿等絕緣工具把電線挑開。傷員被救后，觀察其呼吸、心跳情況，必要時，可采取人工呼吸、心臟擠壓術，并且注意其他損傷的處理。局部電擊時，應對傷員進行早期清創處理，創面宜暴露，不宜包扎，發生內部組織壞死時，
