按時間抽取的基FFT算法分析

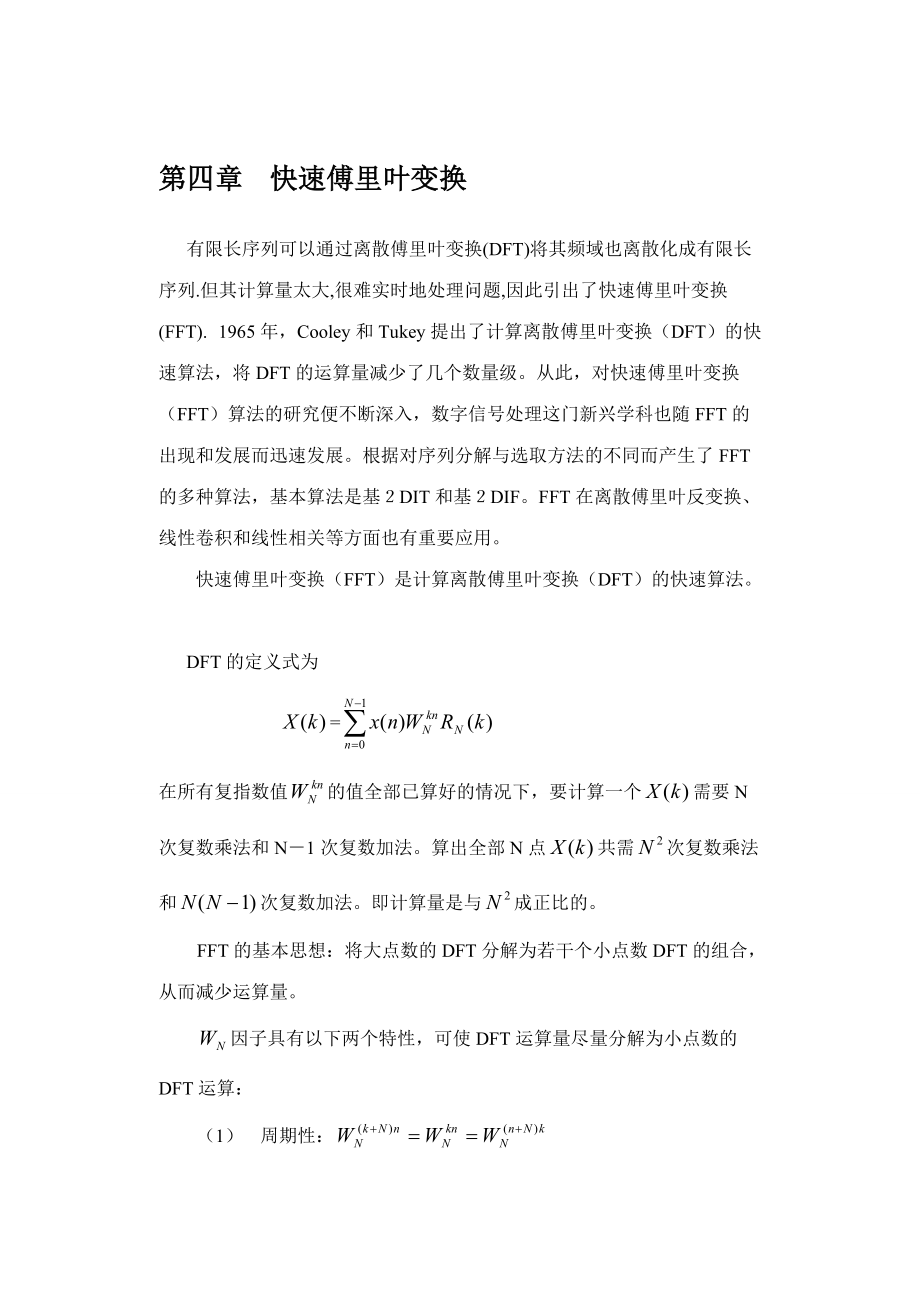

1、第四章 快速傅里葉變換 有限長序列可以通過離散傅里葉變換(DFT)將其頻域也離散化成有限長序列.但其計算量太大,很難實時地處理問題,因此引出了快速傅里葉變換(FFT). 1965年，Cooley和Tukey提出了計算離散傅里葉變換（DFT）的快速算法，將DFT的運算量減少了幾個數量級。從此，對快速傅里葉變換（FFT）算法的研究便不斷深入，數字信號處理這門新興學科也隨FFT的出現和發展而迅速發展。根據對序列分解與選取方法的不同而產生了FFT的多種算法，基本算法是基DIT和基DIF。FFT在離散傅里葉反變換、線性卷積和線性相關等方面也有重要應用。快速傅里葉變換（FFT）是計算離散傅里葉變換（DFT

2、）的快速算法。 DFT的定義式為=在所有復指數值的值全部已算好的情況下，要計算一個需要N次復數乘法和N1次復數加法。算出全部N點共需次復數乘法和次復數加法。即計算量是與成正比的。FFT的基本思想：將大點數的DFT分解為若干個小點數DFT的組合，從而減少運算量。因子具有以下兩個特性，可使DFT運算量盡量分解為小點數的DFT運算：（1） 周期性：（2） 對稱性：利用這兩個性質，可以使DFT運算中有些項合并，以減少乘法次數。例子：求當N4時，X(2)的值 通過合并，使乘法次數由4次減少到1次，運算量減少。FFT的算法形式有很多種，但基本上可以分為兩大類：按時間抽?。―IT）和按頻率抽?。―IF）。4

3、.1 按時間抽取（DIT）的FTT 為了將大點數的DFT分解為小點數的DFT運算，要求序列的長度N為復合數，最常用的是的情況（M為正整數）。該情況下的變換稱為基2FFT。下面討論基2情況的算法。 先將序列x(n)按奇偶項分解為兩組 將DFT運算也相應分為兩組 （因?yàn)椋┢渲?、分別是的N/2點的DFT至此，一個N點DFT被分解為兩個N/2點的DFT。 上面是否將全部N點的求解出來了？分析：和只有N/2個點（），則由只能求出的前N/2個點的DFT，要求出全部N點的，需要找出、和的關系，其中。由式子可得化簡得，這樣N點DFT可全部由下式確定出來： （）上式可用一個專用的碟形符號來表示，這個符號對應一次

4、復乘和兩次復加運算。圖蝶形運算符號通過這樣的分解以后，每一個N2點的DFT只需要次復數乘法，兩個N/2點的DFT需要次復乘，再加上將兩個N2點DFT合并成為N點DFT時有N2次與W因子相乘，一共需要次復乘?？梢?，通過這樣的分解，運算量節省了近一半。因?yàn)?，N/2仍然是偶數，因此可以對兩個N/2點的DFT再分別作進一步的分解，將兩個N/2點的DFT分解成兩個N/4點的DFT。例如對，可以在按其偶數部分及奇數部分進行分解： 則的運算可相應分為兩組： 將系數統一為以為周期，即，可得 同樣，對也可進行類似的分解。一直分解下去，最后是點的DFT，點DFT的運算也可用碟形符號來表示。這樣，對于一個的DFT運

5、算，其按時間抽取的分解過程及完整流圖如下圖所示。這種方法，由于每一步分解都是按輸入序列在時域上的次序是屬于偶數還是奇數來抽取的，故稱為“時間抽取法”。分析上面的流圖，一共要進行M次分解，構成了從x(n)到X(k)的M級運算過程。每一級運算都是由N/2個蝶形運算構成，因此每一級運算都需要N/2次復乘和N次復加，則按時間抽取的M級運算后總共需要復數乘法次數：復數加法次數：根據上面的流圖，分析算法的兩個特點，它們對的軟硬件構成產生很大的影響。（） 原位運算也稱為同址運算，當數據輸入到存儲器中以后，每一級運算的結果仍然存儲在原來的存儲器中，直到最后輸出，中間無需其它的存儲器。根據運算流圖分析原位運算是

6、如何進行的。原位運算的結構可以節省存儲單元，降低設備成本。（） 變址分析運算流圖中的輸入輸出序列的順序，輸出按順序，輸入是“碼位倒置”的順序。見圖。自然順序二進制表示碼位倒置碼位倒置順序0000000010011004201001023011110641000011510110156110011371111117碼位倒置順序在實際運算中，直接將輸入數據x(n)按碼位倒置的順序排好輸入很不方便，一般總是先按自然順序輸入存儲單元，然后通過變址運算將自然順序的存儲換成碼位倒置順序的存儲，這樣就可以進行FFT的原位運算。變質的功能如圖所示。用軟件實現是通用采用雷德（Rader）算法，算出I的倒序以后立

7、即將輸入數據X(I)和X(J)對換。盡管變址運算所占運算量的比例很小，但對某些高要求的應用（尤其在實時信號處理中），也可設法用適當?shù)碾娐方Y(jié)構直接實現變址。例如單片數字信號處理器TMS320C25就有專用于FFT的二進制碼變址模式。4. 按頻率抽取（DIF）的FTT除時間抽取法外，另外一種普遍使用的FFT結構是頻率抽取法。頻率抽取法將輸入序列不是按奇、偶分組，而是將點DFT寫成前后兩部分： 因?yàn)椋琸為偶數時，k為奇數時，由此可將X(k)分解為偶數組和奇數組：令這兩個序列都是N/2點的序列，對應的是兩個N/2點的DFT運算：這樣，同樣是將一個N點的DFT分解為兩個N/2點的DFT了。頻率抽選法對應

8、的碟形運算關系圖如下：對于N=8時頻率抽取法的FFT流圖如下：這種分組的辦法由于每次都是按輸出X(k)在頻域的順序上是屬于偶數還是奇數來分組的，稱為頻率抽取法。與前面按時間抽取的方法相比，相同點問題：如何利用快速算法計算IDFT？分析IDFT的公式：比較DFT的公式：得知可用兩種方法來實現IDFT的快速算法：（）只要把DFT運算中的每一個系數該為，并且最后再乘以常數，就可以用時間抽取法或頻率抽取的FFT算法來直接計算IDFT。這種方法需要對FFT的程序和參數稍加改動才能實現。（）因?yàn)?，也就是說，可先將X(k)取共軛變換，即將X(k)的虛部乘以，就可直接調用FFT的程序，最后再對運算結果取一次共

9、軛變換并乘以常數1/N即可得到x(n)的值。這種方法中，F(xiàn)FT運算和IFFT運算都可以共用一個子程序塊，在使用通用計算機或用硬件實現時比較方便。4.1.3 混合基FFT算法以上討論的是基2的FFT算法，即的情況，這種情況實際上使用得最多，這種FFT運算，程序簡單，效率很高，用起來很方便。另外，在實際應用時，有限長序列的長度N到底是多少在很大程度時是由人為因素確定的，因此，大多數場合人們可以將N選定為，從而可以直接調用以為基數的FFT運算程序。如果長度N不能認為確定，而N的數值又不是以2為基數的整數次方，一般可有以下兩種處理方法：（） 將x(n)用補零的方法延長，使N增長到最鄰近的一個數值。例如

10、，N=30，可以在序列x(n)中補進x(30)x(31)兩個零值點，使N=32。如果計算FFT的目的是為了了解整個頻譜，而不是特定頻率點，則此法可行。因?yàn)橛邢揲L(zhǎng)序列補零以后并不影響其頻譜，只是頻譜的采樣點數增加而已。（） 如果要求特定頻率點的頻譜，則N不能改變。如果N為復合數，則可以用以任意數為基數的FFT算法來計算?？焖俑道锶~變換的基本思想就是要將DFT的運算盡量分小。例如，N=6時，可以按照N=3×分解，將點DFT分解為組點DFT。舉例：N=9時的快速算法。4.2 快速傅里葉變換的應用凡是可以利用傅里葉變換來進行分析、綜合、變換的地方，都可以利用FFT算法及運用數字計算技術加以實

11、現。FFT在數字通信、語音信號處理、圖像處理、匹配濾波以及功率譜估計、仿真、系統分析等各個領域都得到了廣泛的應用。但不管FFT在哪里應用，一般都以卷積積分或相關積分的具體處理為依據，或者以用FFT作為連續傅里葉變換的近似為基礎。4.2.1 利用FFT求線性卷積快速卷積在實際中常常遇到要求兩個序列的線性卷積。如一個信號序列x(n)通過FIR濾波器時，其輸出y(n)應是x(n)與h(n)的卷積：有限長序列x(n)與h(n)的卷積的結果y(n)也是一個有限長序列。假設x(n)與h(n)的長度分別為N1和N2，則y(n)的長度為N=N1+N2-1。若通過補零使x(n)與h(n)都加長到N點，就可以用圓

12、周卷積來計算線性卷積。這樣得到用FFT運算來求y(n)值（快速卷積）的步驟如下：（） 對序列x(n)與h(n)補零至長為N，使NN1+N2-1，并且，即（） 用FFT計算x(n)與h(n)的離散傅里葉變換（N點）（N點）（） 計算Y(k)=X(k)H(k)（） 用IFFT計算Y(k)的離散傅里葉反變換得：y(n)=IFFTY(k)（N點）4.2.2 利用FFT求相關快速相關互相關及自相關的運算已廣泛的應用于信號分析與統計分析，應用于連續時間系統也用于離散事件系統。用FFT計算相關函數稱為快速相關，它與快速卷積完全類似，不同的是一個應用離散相關定理，另一個應用離散卷積定理。同樣都要注意到離散傅里

13、葉變換固有的周期性，也同樣用補零的方法來繞過這個障礙。設兩個離散時間信號x(n)與y(n)為已知，離散互相關函數記作，定義為如果x(n)與y(n)的序列長度分別為N1和N2，則用FFT求相關的計算步驟如下：（）對序列x(n)與y(n)補零至長為N，使NN1+N2-1，并且，即（）用FFT計算x(n)與y(n)的離散傅里葉變換（N點）（N點）（）將X(k)的虛部ImX(k)改變符號，求得其共軛X*(k)（）計算=X*(k)Y(k)（） 用IFFT求得相關序列IFFT（N點）如果x(n)y(n)，則求得的是自相關序列4.2.3 ChirpZ變換采用FFT算法可以很快的計算出全部DFT值，也即Z變換

14、在單位圓上的全部等間隔采樣值。但是，很多場合下，并非整個單位圓上的頻譜都是很有意義的，例如對于窄帶信號過程，往往只需要對信號所在的一段頻帶進行分析，這是，希望采樣能密集在這段頻帶內，而對頻帶以外的部分，則可以完全不管。另外，有時也希望采樣能不局限于單位圓上，例如，語音信號處理中，往往需要知道其Z變換的極點所在頻率，如果極點位置離單位圓較遠，則其單位圓上的頻譜就很平滑，如圖所示，這是很難從中識別出極點所在的頻率。要是采樣不是沿單位圓而是沿一條接近這些極點的弧線進行，則所得的結果將會在極點所在頻率上出現明顯的尖峰，從而可以較準確的測定極點頻率。螺線采樣就是一種適用于這種需要的變換，并且可以采用FFT
