工藝工法QC混凝土裂縫修補壓力灌注法

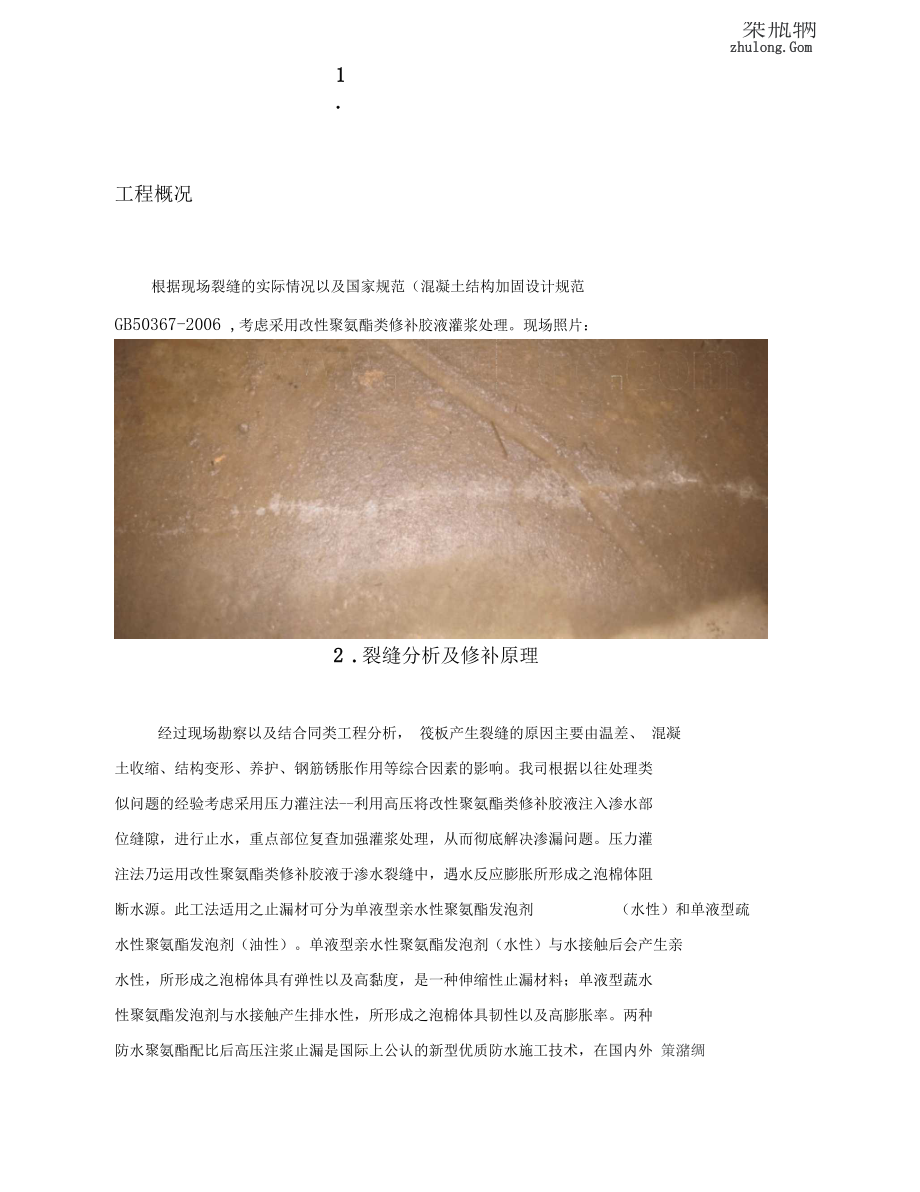

1、1.桀瓶輛zhulong.Gom工程概況根據現場裂縫的實際情況以及國家規范（混凝土結構加固設計規范GB50367-2006 ,考慮采用改性聚氨酯類修補膠液灌漿處理?，F(xiàn)場照片：2 .裂縫分析及修補原理經過現場勘察以及結合同類工程分析， 筏板產生裂縫的原因主要由溫差、 混凝 土收縮、結構變形、養護、鋼筋銹脹作用等綜合因素的影響。我司根據以往處理類 似問題的經驗考慮采用壓力灌注法-利用高壓將改性聚氨酯類修補膠液注入滲水部 位縫隙，進行止水，重點部位復查加強灌漿處理，從而徹底解決滲漏問題。壓力灌 注法乃運用改性聚氨酯類修補膠液于滲水裂縫中，遇水反應膨脹所形成之泡棉體阻 斷水源。此工法適用之止漏材可分為

2、單液型親水性聚氨酯發泡劑（水性）和單液型疏水性聚氨酯發泡劑（油性）。單液型親水性聚氨酯發泡劑（水性）與水接觸后會產生親 水性，所形成之泡棉體具有彈性以及高黏度，是一種伸縮性止漏材料；單液型蔬水 性聚氨酯發泡劑與水接觸產生排水性，所形成之泡棉體具韌性以及高膨脹率。兩種 防水聚氨酯配比后高壓注漿止漏是國際上公認的新型優質防水施工技術，在國內外 策潴綢 地下堵漏止水工程中被廣泛采用，收到良好的效果。3 .裂縫處理方法1、于縫隙最低處左或右5cm10cmt傾斜鉆孔至結構體厚度之一半深，循序由 低處往高處鉆，孔距為25cm30cn*宜，鉆至最高處后再一次埋設止水針頭，由于 一般結構體龜裂面交叉，注射才會

3、有效果。（欲達良好的效果可縮短孔距之距離）2、止水針頭設置完成后，先檢查結構體之結構強度；若結構強度不足時，以高壓灌 注機注入改性聚氨酯類修補膠液至發現膠液 于結構表面滲出。3、灌注完成后，待材料完全固化即可去除止水針頭。4 .施工機具及材料準備4.1 施工機具:是使用在結構灌注的專業機種，具有超高壓力高壓灌注機本工程使用設備：SL-500型高壓灌漿機：機不需氣壓源且重量輕，可解決施工者攜帶重機械特 點；是專業止水施工者最佳選擇。型輕便，重量僅7kg,攜帶方便，維修簡易，最大 量輸出壓力時可93MPa細小裂縫及毛細孔亦可將注漿劑注入。輔助工具：電鉆：工程常用工具，麻花鉆頭直徑為14cm-16c

4、m4. 2使用材料止漏材料SDS定點鉆頭一種鉆孔切入點穩定、深孔徑放作鉆頭較不易彎曲之沖擊鉆頭。止水針頭灌注用耐高壓針頭，固定于鉆孔處，便于注入止漏料。各種規格止水針頭適用范圍A-8六角止針頭規格A-8長度8厘米使用鉆頭13m/m適用地下室、頂板A-10六角止針頭規格A-10長度10厘米使用鉆頭13m/m適用混凝土止漏畫而A15六角止針頭規格A-15長度15厘米使用鉆頭13m/m適用混凝土止漏A25 K角 止針頭規格A-25長度25厘米使用鉆頭13m/m適用連續壁、梁柱匚:畢彳A30六角止針頭規格,A-30長度30厘米使用鉆頭13m/m適用連續壁、梁柱A90六角止針頭規格A-90長度90厘米使

5、用鉆頭13m/m適用深層擋泥砂、止漏規格A-30長度30厘米使用鉆頭13m/m適用止漏、補強A30六角止雙液水針頭計劃投入的其他施工機具（工具）設備表序號機械設備及工具名稱數量用途進場計劃1風鉆8臺打孔用開 工 刖 后 進 場2局壓泵20臺注漿用3注漿管60根注漿用4止水針頭8000注漿用5注漿閥注漿用6鐵桶分裝涂料7小平鏟、掃帚清理基層8鑿刀剃鑿用5.修補膠液介紹5.1 產品詳細說明單液型親水性聚氨酯發泡濟：本材料是由甲苯地異氟酸脂（TDI）和水溶性聚醴 進行聚合反應而成的高分子化合物。該材料是單組注漿材料，與水具有良好的混溶 性，漿液遇水后會自行分散、乳化，漿液中游離的鼠酯根（-NCO會與

6、水進行聚合 反應，聚合后的固結體具有良好的延伸性、彈性和抗?jié)B性，在水中永久保持原形， 并具有耐低溫性，漿液遇水后發泡膨脹，發泡體積可增大24倍（膨脹率可通過配方進行調整），從而堵塞水道，達到止水作用。依實際施工需要采用油溶性聚氨酯灌 漿1: 1配比一單液型蔬水性聚氨酯國內俗稱“鼠凝”，是由低分子質量聚氧化丙烯 多醇（如N303 N204與多異氟酸酯（TDI、MDI PAPI）反應制得的預聚體為基料，以有機溶劑為稀釋劑制備的溶劑型單組分或雙組分漿材。漿料的性能值范圍也較大, 一般性能見下表，鼠凝還具有耐化學介質性能和耐高低溫性能，因此它不僅可用作 堵漏，而且還可用于涂層劑，具有較好的防滲防腐蝕性

7、能）來調整發泡速度，達到 止漏補強之功用。5. 2應用范圍封填隧道、地鐵、水壩、地下室、磚材等、混凝土構件上干、濕之裂縫，實際砌合所的接觸面。有水壓式地下水流之裂縫注漿注射，可配合催化劑使用，有3秒內形成泡沫，與水接觸10分鐘內，可完全 發泡膨脹及凝固。5. 3產品特性粘度低與水接觸立刻起化學反應而發泡膨脹。超結構補強、高膨脹率、韌性佳、不收縮。廢水、稀釋之酸性化學品）與基材黏著力強且抗化學性佳 （可抗飲用水海水、與飲用水接觸之區域亦可使用。適用于單液型高壓灌注機及其它機具。物性1、比重（25C）1.12、黏度（25C, mPaS200-3503、與水混合比（重量比：UPC-03/水）40/1

8、4、硬化泡體密度（g/m3）0.15-0.265、膨脹率15-20 倍6、混合時間（與2%水混合）20-40 秒7、上升時間3分8、硬化時間20分9、操作溫度（C）0-50 C5.4 產品說明HX-669系屬低溶劑結構彈性膠體,單液型（水性）聚氨酯注漿液，與水作用后，迅速膨脹W-Lcnj 嚷降 ShcnrL凝固堵塞其裂縫，達到止水之目的；亦可與低量,昨U奘謚忌汨.孝卷國。產催化劑配合使用，依實際施工需要來調整反慶、應迅速，以期達到完美的防水止漏之效果。5.5 應用范圍灌填隧道、地鐵、水壩、地下室、磚材等、混凝土構件上干、濕之裂縫，實 際砌合所有接觸面。有水壓式地下水流之裂縫注射，可配合催化劑使

9、用，有3秒內形成泡沫，與水接觸2分鐘內，可完全發泡膨脹及凝固。6. 裂縫處理基本步驟一、施工工藝1、施工流程：材料準備 技術準備 基層處理 檢查漏點 k布注漿嘴 封孔一檢查一*重復注漿處理2、基層清理，查找滲水部位，有必要剔鑿滲漏部位表層，直至露出地下室混 凝土基層，用吹風或抹布清理干凈，以便于封閉和觀察水源。3、注漿堵漏3.1 把混凝土基層清理干凈，檢查看明顯滲漏的地方，做上標記。3.2 在明顯滲漏的裂縫兩邊用風鉆打孔，直徑14毫米，開孔距裂縫50mrrr200mm, 開孔角度0 45c角，確保開孔穿過裂縫，兩邊呈梅花型排列，以注漿管外徑為準。用清水清洗干凈。3.3 布嘴，注漿嘴要布置在水源

10、處。注漿嘴距離應根據裂縫大小、結構形狀而 定。若裂縱橫交錯，在交叉處應設置灌漿嘴。整個施工現場布嘴平均間隔2030cmi各管均裝閥門，以便排水和注漿。針嘴應安裝入結構層內部，可使防水材料從縫隙 深處注入直至淺層縫隙。3.4 封閉，布嘴后，必要時在大量明顯滲水裂縫處和注漿管根處用速凝水泥砂 進行封閉，要求抹平趕光。匚3.5 封閉后（等水泥砂漿有足夠強度后）,觀察封閉有沒有漏水的峰。藻 葩 綢A zhulongxom3.6 注漿，按配方（親水聚氨酯：蔬水聚氨酯 =1:1比例）本制漿液（注意配 好后避免與水接觸，根據漏水嚴重性調整配比）。用與壓水試驗相同的方法灌入裂縫， 控制壓力一般高于地下水壓力

11、0.3-0.8Mpa ,注漿時應從低處開始，當側面管出漿注 漿2-3秒后即關閉出漿閥門和注漿閥門，接著依次由低處部到高處，依次漸進。注 漿時采用高壓泵，由于漿液進入裂縫，疏水漿液無法在短時間內與大量水進行化學 反應生成固結體，所以施工一定要采用兩種聚氨酯按配比注漿。3.7 待漿液完全固結后，用高強水泥砂漿表面封閉，以達到更佳效果。4、注意事項及安全措施4.1 注漿前應對注漿機系統進行全面的檢查，注漿閥、管、及壓力表等器件接 頭部位一定要靠牢固，閥頭一定要擰緊，不能引起爆管或用漿事故。4.2 注漿時應密切注意壓力表、流量、時間等參數、力求一次成功，對吃漿量 大的部位可采用間歇注漿方法。4.3 注

12、漿時在縫隙處可能會出現漏漿、冒漿現象，這種現象屬于封閉不嚴所致, 應停止注漿，封閉嚴密后在繼續。4.4 注漿時有時壓力突然上升，這種壓力是假壓力，是由于局部管路或部位暫 時堵塞所致，隨著更高壓力的進入堵塞物會被沖開， 壓力會下降，這屬于正常現象。4.5 注漿時一定要注意保持通風良好，施工現場就遠離火源，嚴禁吸煙，防止 火災發生。7 .質量保證措施、施工技術保證措施:1、全體技術、質量人員在主任工程師的領導下，熟悉、領會施工方案。交底，讓操作人員對自己要完成的項目事先心中有數。， zhuloncom2、認真編制施工技術交底，并通過交底會，既口頭又書面地向施工人員、施工過程控制措施:1、每道工序工

13、程施工前必須由技術，生產人員進行技術交底后才得以施2、技術、質量、生產人員深入施工現場，指導施工操作，發現質量問題,驗證方案和技術交底的合理性，對質量問題和方案交底的不合理處盡快糾正。8 .安全措施安全部署：根據各級領導及我公司項目負責人的意見，地下室設立施工標志, 安全員負責巡查施工現場的安全防護及安全施工。待部分工程完成之后，交替使用 安全標志及安全施工打措施0施工組織：由施工員及技術員負責的領導小組對施工現場進行查看，整理出詳細的施工工序。1、施工操作前需進行崗位安全教育。2、化學灌漿時配制好的漿液有一定的揮發性，現場作業人員需要佩戴口罩、 橡膠手套、專用服裝等勞保用品，若不慎濺入眼睛應

14、立即用水清洗并尋求診治。3、化學灌漿材料必須儲存于低溫、干燥、避光和通風條件良好的倉庫內，密 封存放，配制漿液時必須有專業人員指導控制。4、施工現場嚴禁堆放易燃、易爆物品，非工作人員不得進行入化學灌漿施工 現場。5、工作完成后應及時清理現場、清洗設備和儀器，做到“工完場 地清”6、化學灌漿廢液殘余物不能隨便傾倒，統一專門處理，以免污染環境。9 .環境保護及文明施工措施一、環境及文明施工目標達到建筑工程安全文明工地標準。二、環境及文明施工方針認證貫徹“遵紀守法、文明施工、保安全生產；持續改進、預防污染、建綠色 家園”的環境和職業安全、衛生方針，防塵、防污染、防噪音、防擾民，使用環保 工程材料，營造綠色施工現場。三、文明施工1臨時設施和材料要按施工平面布置或分規格碼放整齊。2工人進入現場戴好安全帽等安全防護
