水位控制系統論文

1、 電路計算機輔助設計 班 級： 測控1142 姓 名： 車軍賢 學 號： 22 指導教師： 張立新 馮璐 于靜 撰寫日期： 2013年11月22日 MCGS水位控制系統設計與制作在工農業生產過程中，經常需要對水位進行測量和控制。水位控制在日常生活中應用也相當廣泛，比如水塔、地下水、水電站等情況下的水位控制。而水位檢測可以有多種實現方法，如機械控制、邏輯電路控制、機電控制等。本文采用PLC進行主控制，在水箱上安裝一個自動測水位裝置。利用水的導電性連續地全天候地測量水位的變化，把測量到的水位變化轉換成相應的電信號，主控臺應用MCGS組態軟件對接收到的信號進行數據處理，完成相應的水位顯示、故障報警信

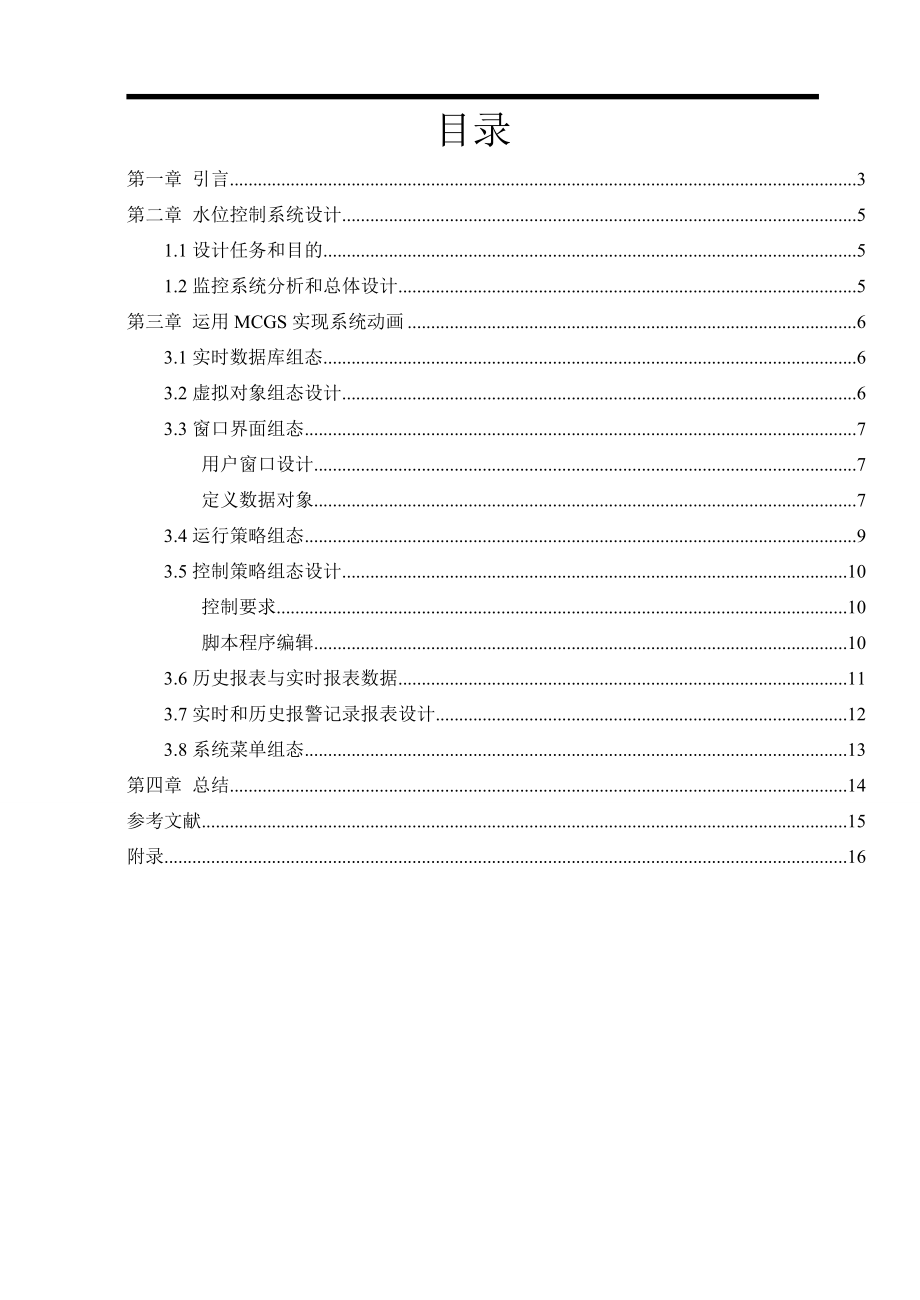

2、息顯示、實時曲線和歷史曲線的顯示，使水位保持在適當?shù)奈恢?。關鍵詞：水位控制、MCGS、PLC目錄第一章 引言3第二章 水位控制系統設計51.1設計任務和目的51.2監控系統分析和總體設計5第三章 運用MCGS實現系統動畫63.1實時數據庫組態63.2虛擬對象組態設計63.3窗口界面組態7 用戶窗口設計7定義數據對象73.4運行策略組態93.5控制策略組態設計10控制要求10腳本程序編輯103.6歷史報表與實時報表數據113.7實時和歷史報警記錄報表設計123.8系統菜單組態13第四章 總結14參考文獻15附錄16第一章 引言在工農業生產過程中，經常需要對水位進行測量和控制。但是，在一般的情況下

3、，往往需要測量的水箱或水塔和控制室都有相當長的距離，常常需要架設在上百米或者上千米的輸電和控制線路，很顯然上述性的工作如果是人工完成的話無論從時間和資金上都將造成很大的浪費。給測量和控制帶來了一定的麻煩和不便，同時也容易出差錯。因此急需一種能自動檢測水位，并根據水位變化的情況自動調節的自動控制系統。 所以設計一種利用PLC的無線自動測量控制系統來控制水位是十分必要的，既不用架設電纜，而且可以實現水位的連續測量和控制，非常的方便和實用，而且節省人力和物力。本課題研究的內容是“智能水位控制系統”。水位控制在日常生活及工業領域中應用相當廣泛，比如水塔、地下水、水電站等情況下的水位控制。而水位檢測可以

4、有多種實現方法，如機械控制、邏輯電路控制、機電控制等。本實驗采用PLC和集成電路進行主控制，在水池上安裝一個自動測水位裝置。利用水的導電性連續地全天候地測量水位的變化，把測量到的水位變化轉換成相應的電信號，主控臺應用單片微機或時基集成電路對接收到的信號進行數據處理，完成相應的水位顯示、控制及故障報警等功能。本論文以傳感器為基礎，在此基礎上介紹水泵控制電路。也包括了完整的控制電路和詳細的原理說明；介紹了傳感器的結構和工作原理以應用為目的。對水泵進行自動化控制的目的是當水池（水箱、水塔、水井）水位低于一定限度時，能夠及時的補充，以保證工程人員的生活用水和機械設備用水，水泵控制通常采用限位式控制方式

5、（如壓力、水位高限和低限），常用的控制器有晶體管式、電接點壓力表式以及球型液位控制器等。水位傳感器是一種能把非電輸入信息轉換成電信號輸出的器件或裝置。它具有靈敏度高，可靠性好，利于安裝，誤差小，并且具有低成本，適用性強等特點受到極大的歡迎。其次就是分析部分，如何在檢測信息到來之后做到合理的分析并作到信息的反饋對水位做出合理的處理。以下是以工控PC機為主控上位機，利用人機接口的智能軟件包-MCGS組態軟件在PC機上建立工控的對象，完成對PLC(下位機)的控制，實現水位上限（250L）和下限（50L）的報警及自動控制，不僅可以以最少的人員配備對遠程監控的管理，提供較為直觀、清晰、準確的現場狀態信息

6、，進而整體提高遠程監控系統的運行速度。本文介紹了MCGS主要特點、組態過程和PLC混合編程在實時監控中的應用。以典型水位控制系統為例，利用MCGS模擬水位和流量測算過程，開發一個水位控制遠程監控系統。第二章 水位控制系統設計1.1設計任務和目的（1）完成水位控制系統的畫面制作，實現動畫控制效果。（2）了解常用工控組態軟件的主要特點及應用。（3）掌握工控組態軟件MCGS主要特點及應用。（4）重點掌握MCGS的畫面組態、動畫顯示、流程控制等解決實際工程問題的方案和操作方法。1.2監控系統分析和總體設計（1）工程的框架結構 本工程定義的名稱為“水位控制系統”，由五大窗口組成?？偣步⒘藘蓚€(gè)用戶窗口，

7、四個主菜單，分別作為水位控制、報警線時間、曲線顯示、數據顯示，構成了本工程的基本骨架。（2）輸入、輸出設備的變量分析 對本工程變量分析如下：1）水泵的起停：開關量輸出。2）調節閥的開啟關閉：開關量輸出。3）出水閥的開啟關閉：開關量輸出。4）水罐1、2液位指示：模擬量輸入。第三章 運用MCGS實現系統動畫3.1實時數據庫組態據此產生本工程中與動畫和設備控制相關的變量名稱見圖3-1 圖3-1 工程中與動畫和設備控制相關的變量名稱3.2虛擬對象組態設計 對象元件庫管理 單擊“工具”菜單，選中“對象元件庫管理”或單擊工具條中的工具箱按鈕，則打開動畫工具箱，工具箱中的圖標用于從對象元件庫中讀取存盤的圖形

8、對象；圖標用于把當前用戶窗口中選中的圖形對象存入對象元件庫中。如圖3-2所示 圖3-2 對象元件庫管理從圖3-2所示“對象元件庫管理”中的“儲藏罐”中選取中意的罐，按“確定”按鈕，則所選中的罐出現在桌面的左上角，可以改變其大小及位置，如“罐17”、“罐53”。同理，從上圖3-2所示“對象元件庫管理”中的“閥”和“泵”中分別選取2個閥（閥44、閥58）、1個泵（泵40）。3.3窗口界面組態用戶窗口設計 選中“窗口0”，單擊“窗口屬性”，將“窗口名稱”改為“水位控制”；將“窗口標題”改為“水位控制”。選中“水位控制”，單擊“動畫組態”。選擇菜單項“文件”中的“保存窗口”,如圖3-3、3-4所示。

9、圖3-3 MCGS工作臺 圖-34 用戶窗口屬性設置定義數據對象 用鼠標單擊MCGS組態平臺中的“實時數據庫”，進入實時數據庫窗口頁。按“新增對象”按鈕，則在窗口的數據對象列表中，增加新的數據對象，多次按此按鈕，則增加多個數據對象，系統缺省定義的名稱為“Data1”、“Data2”、“Data3”等。選中數據對象，按“對象屬性”按鈕，或雙擊選中對象，則打開“數據對象屬性設置” 窗口，如圖3-5所示。指定名稱類型：在窗口的數據對象列表中，用戶將系統定義的缺省名稱改為用戶定義的名稱，并指定類型，在注釋欄中輸入變量注釋文字。本系統中要定義的數據對象，以“液位1”變量為例。在“基本屬性”中，將“對象名

10、稱”設為“液位1”；將“對象類型”設為“數值”；其他不變，如圖3-6所示液位組變量屬性設置：在“基本屬性”中，將“對象名稱”設為“液位組”；將“對象類型”設為“組對象”；其他不變，在“存盤屬性”中，將“數據對象值的存盤”設為“定時存盤”，“存盤周期”設為5秒，在“組對象成員”中選擇“液位1”，“液位2”，如圖3-8、圖3-9所示。對于水泵、調節閥、出水閥三個開關型變量，屬性設置只要把“對象名稱”分別改為：水泵、調節閥、出水閥；“對象類型”選中“開關”，其他屬性不變。如圖3-10所示。圖3-5 數據基本屬性設置 圖3-6 數據組對象成員設置 圖3-7 數據存盤屬性設置 圖3-8 液位2屬性設置

11、圖3-9 液位1屬性設置 3-10 水泵屬性設置3.4運行策略組態性設置 在運行策略窗口，雙擊“循環策略”，雙擊圖標進入“策略屬性設置”窗口，如圖所示。只需要把“循環時間”設為“200”ms，在策略組態中，單擊工具條中的新增策略行圖標就可以增加新的策略行，如圖3-11所示。 圖3-11 工具條新增策略行 就完成了一個按照時間循環運行腳本程序的控制策略，如圖3-12所示。 圖3-12 策略工具箱腳本程序3.5控制策略組態設計控制要求 當“水罐1”的液位達到9m時，就要把“水泵”關閉，否則就要自動啟動“水泵”；當“水罐2”的液位不足1m時，就要自動關閉“出水閥”，否則自動開啟“出水閥”；當“水罐1

12、”的液位大于1m，同時“水罐2”的液位小于6m就要自動開啟“調節閥”，否則自動關閉“調節閥”。腳本程序編輯雙擊圖標進入腳本程序編輯環境，如下圖所示。腳本程序編輯環境中使用右下角鍵盤輸入如下控制程序，最終結果如圖3-13所示。圖3-13 腳本程序編輯IF 液位1 9 THEN 水泵=1ELSE 水泵=0ENDIFIF 液位2 1 and 液位26 THEN 調節閥=1ELSE 調節閥=0ENDIF腳本程序編寫，按“確定”退出，這時再進入運行環境，就會按照所需要的控制流程，出現相應的動畫效果。3.6歷史報表與實時報表數據在工程應用中，大多數監控系統需要對數據采集設備采集的數據進行存盤，統計分析，并

13、根據實際情況打印出數據報表，所謂數據報表就是根據實際需要以一定格式將統計分析后的數據記錄顯示和打印出來，如：實時數據報表、歷史數據報表（班報表、日?qǐng)?bào)表、月報表等）。數據報表在工控系統中是必不可少的一部分，是數據顯示、查詢、分析、統計、打印的最終體現，是整個工控系統的最終結果輸出；數據報表是對生產過程中系統監控對象的狀態的綜合記錄和規律總結。如圖3-14所示。圖3-14 系統設備的數據3.7實時和歷史報警記錄報表設計本工程中需設置報警的數據對象包括：液位1、液位2.定義報警的具體操作如下：1）進入實時數據庫，雙擊數據對象“液位1”。2）選中“報警屬性”標簽。 3）選中“允許進行報警處理”，報警設

14、置域被激活；4）選中報警設置域中的“下限報警”，報警值設為：2；報警注釋輸入：“水罐1沒水了！”。5）選中“上限報警”，報警值設為：9；報警注釋輸入：“水罐1的水已達上限值！”。6）單擊“存盤屬性”標簽，選中報警數據的存盤域中的“自動保存產生的報警信息”。7) 按“確認”按鈕，“液位1”報警設置完畢。8) 同理設置“液位2”的報警屬性。需要改動的設置為:“下限報警”的報警值設為：1.5；報警注釋輸入：“水罐2沒水了！”；“上限報警“的報警值設為：4；報警注釋輸入：“水罐2的水已達上限值！”。如圖3-15.圖3-16.圖3-17所示 圖3-15 策略屬性設置 圖3-16單元屬性設置圖3-17 報

15、警顯示構件屬性設置3.8系統菜單組態 在MCGS組態平臺上，單擊“主控窗口”，在“主控窗口”中，單擊“菜單組態”，在工具條中單擊“新增菜單項”圖標，會產生“操作0”菜單。雙擊“操作0”菜單，彈出“菜單屬性設置”窗口。如圖3-18所示。圖3-18 菜單屬性設置按“F5”進入運行環境后，單擊“菜單名“中的“數據顯示”會打開“數據顯示”窗口，實時數據顯示正確。第四章 總結采用MCGS開發水箱水位控制系統，是模擬現代工業生產過程中對液位進行測量、控制，觀察其變化特性，研究過程控制規律的試驗系統，具有過程控制的動態過程一般特點(大慣量、大延時、非線性)。經過長期實驗， 運行穩定，數據采集準確可靠，為理論

16、分析過程控制實驗的實現奠定了基礎。本論文以傳感器為基礎，在此基礎上介紹水泵控制電路。也包括了完整的控制電路和詳細的原理說明；介紹了傳感器的結構和工作原理以應用為目的。對水泵進行自動化控制的目的是當水池（水箱、水塔、水井）水位低于一定限度時，能夠及時的補充，以保證工程人員的生活用水和機械設備用水，水泵控制通常采用限位式控制方式（如壓力、水位高限和低限），常用的控制器有晶體管式、電接點壓力表式以及球型液位控制器等。本文通過利用MCGS組態軟件和PLC相結合，自動控制水箱水位高低。在控制方面，首先考慮到的是PLC的特殊性能，不僅能夠起到設計時所要求的性能，而且具有穩定性好，靈敏度高等特點，對水位控制可靈活控制。在數據顯示方面，利用了北京昆侖通態自動化軟件科技有限公司的MCGS組態軟件，在液位實時顯示方面起到直觀的表現，而且在水位報警，實時報表，報警歷史曲線以及用戶設置方面可靈活設置。通過將PLC與組態軟件的相結合，不僅在控制端能精確控制，而且在顯示端也可實時顯示液位信息。 通過這次課程設計，我了解到組態軟件給自動工業控制帶來的便利之處和控制的準確性。MCGS是一套用于快速構造和生成計算機監控系統的組態軟件，充分利用了Windows圖形功能完備、界面一致性好、易
