答案---地震勘探原理試卷-采集部分(1)

1、地震勘探原理（采集部分）試卷一一.名詞解釋（ 30分,每題 3分）1. 觀測系統：地震勘探中的觀測系統是指地震波的激發點與接收點的相互位置關系。2. 振動曲線：一個質點在振動過程中的位移隨時間變化的曲線稱為振動曲線。3. 分辨率：兩個波可以分辨開的最小距離叫做分辨率。4. 折射波：地震波以鄰界角入射到介質分界面時，透射角等于 90°，透射波沿界面滑行， 引起上層介質震動而傳到地表， 這種波叫做折射波。5. 屏蔽：由于剖面中有速度很高的厚層存在，引起不能在地面接收到來自深層的反射波， 這種現象叫做屏蔽效應。 （如果高速層厚度小于地震波波長，則無屏蔽作用） 。上部界面的反射系數越大，則接

2、收到的下部界面的能量越小，稱屏蔽作用越厲害。6波阻抗：介質傳播地震波的能力。波阻抗等于波速與介質密度的乘積（Z=Vp ）。7. 頻譜：一個復雜的振動信號，可以看成由許多簡諧分量疊加而成，那許多簡諧分量及其各自的振幅、頻率和初相，就叫做復雜振動的頻譜。8. 尼奎斯特頻率： 是指采樣率不會出現假頻的最高頻率， 它等于采樣頻率的一半，也稱為折疊頻率。大于尼奎斯特頻率的頻率也以較低頻的假頻出現。9. 視速度：沿檢波器排列所見的波列上被記錄的速度。時距曲線斜率的倒數。10. 反射系數：反射波的振幅與入射波的振幅之比，叫反射界面的反射 系數。二.填空題（20分，每空1分）1、請用中文寫出以下英文縮寫術語的

3、意思：3c3D三分量三維;AVO振幅隨偏移距的變化。2 .振動在介質中傳播 就形成波.地震波是一種彈性 波。3 .地震波傳播到地面時通過槍波器_ 各 機械振動信號 轉變?yōu)?電信號。4 .二維觀測系統確定后，改變炮點間隔，會使覆蓋次數 發生變化。5 .沿排列的CMP點距為 1/2道距。6 .通常，寬方位角觀測系統的定義是：當橫、縱比大于 時，為寬方 位角觀測系統。7 .線束狀三維勘探中，子區是指 兩條相鄰的震源線 和兩條相鄰的接收線所確宇的區域。8 .三維地震勘探工中沿構造走向布置的測線稱為聯絡測線_,垂直于構造走向的測線稱為主測線 。6 .反射系數的大小取決于_界面上下一地層的 一波陽抗差異

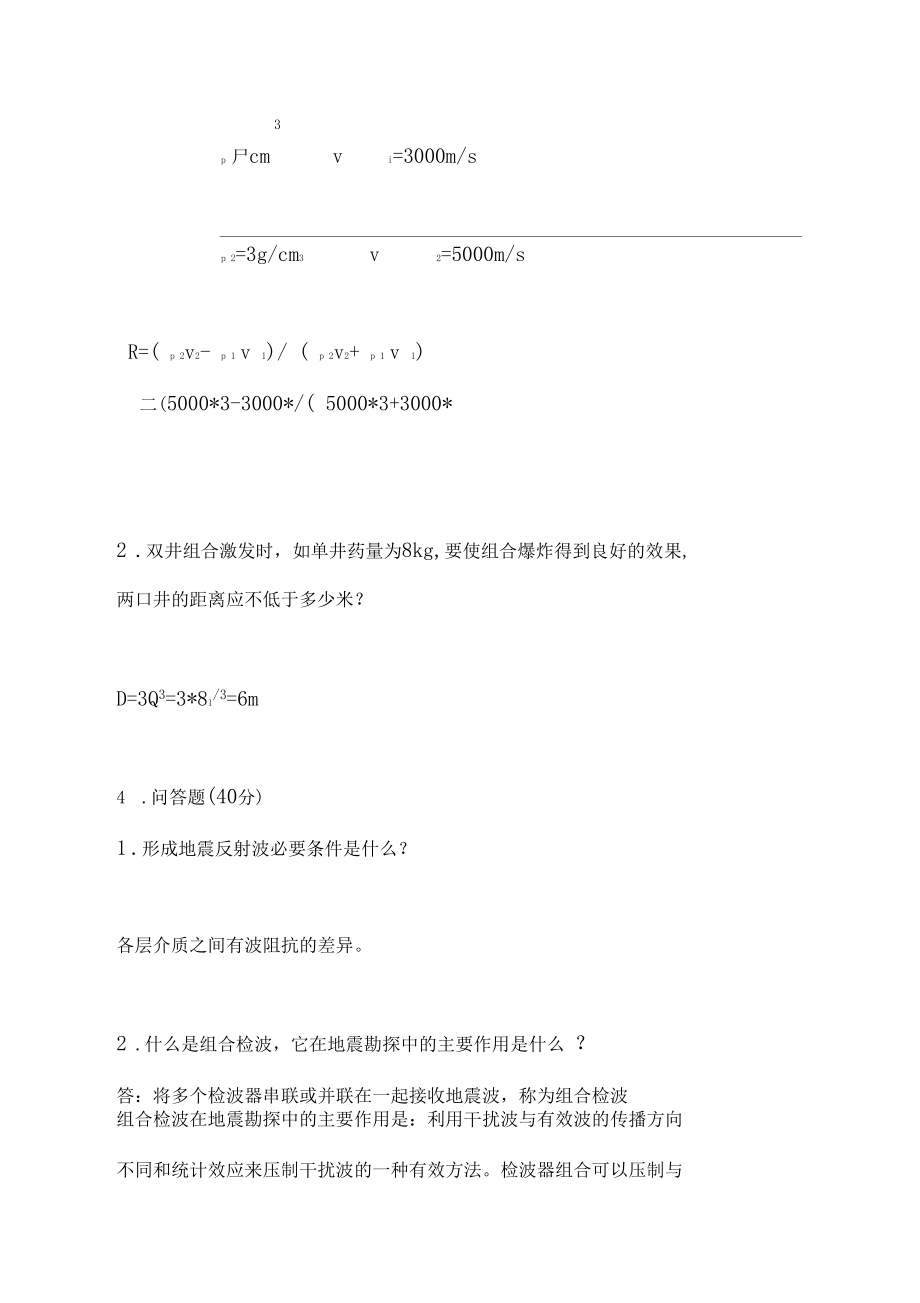

4、的 大小。7 .地震勘探的分辨率一般可分為水平（橫向）一分辨率和 曲直（縱向）分辨率。8 .在行業標準中規定，覆蓋次數漸減帶一般要求大于偏移孔徑和最大炮檢距的1/5（或20%）3 .計算題(10分)1 .計算下圖中反射界面的反射系數。3p 尸cmvi=3000m/sp 2=3g/cm3v2=5000m/sR=( p 2v2- p 1 v 1)/ ( p 2v2+ p 1 v 1)二(5000*3-3000*/( 5000*3+3000*2 .雙井組合激發時，如單井藥量為8kg,要使組合爆炸得到良好的效果,兩口井的距離應不低于多少米？D=3Q3=3*81/3=6m4 .問答題(40分)1 .形成

5、地震反射波必要條件是什么？各層介質之間有波阻抗的差異。2 .什么是組合檢波，它在地震勘探中的主要作用是什么 ？答：將多個檢波器串聯或并聯在一起接收地震波，稱為組合檢波組合檢波在地震勘探中的主要作用是：利用干擾波與有效波的傳播方向不同和統計效應來壓制干擾波的一種有效方法。檢波器組合可以壓制與有效波方向上有差別的干擾波 , 首先檢波器組合可以使信號增強 , 但有效波增強幅度大, 干擾波相對得到壓制。其次, 檢波器組合可以使通放帶變窄,則相應壓制帶就變寬了 , 所以說可以壓制方向存在差別的干擾波。3 . 低速帶對地震波有哪些影響？低速帶的存在對地震波能量有強烈的吸收作用和產生散射及噪音，并使反射波旅

6、行時顯著增大。低速帶厚度、 速度都會沿測線方向改變， 導致反射波時距曲線形狀畸變，使地下構造形態受到歪曲。低速帶底部有明顯的速度突變，使地震射線劇烈彎曲。4 . 什么叫地震勘探的垂直分辨率？如何提高地震勘探的垂直分辨率？垂直分辨率指用地震記錄沿垂直方向能夠分辨的最薄地層的厚度。提高地震勘探的垂直分辨率主要方法：選擇合適激發和接收條件，設計合適的觀測系統, 提高地震波主頻和頻帶寬度； 在資料處理中采用反褶積等方法， 壓縮地震子波延續時間。 采用橫波勘探也可以提高垂向分辨率。地震勘探原理（采集部分）試卷二1 .名詞解釋（30分，每題3分）1 .波前：地震波從爆炸點開始向地下均勻介質中各方向傳播時，

7、在某一時刻把空間中把所有剛剛開始振動的點連成曲面，則該曲面稱為該時刻 的波前。2 .主頻：頻譜曲線極大值所對應的頻率，也就是一般說的地震脈沖的主 頻率。3 .臨界角：使折射線正好沿兩介質的接觸面?zhèn)鞑r的入射角。4 .橫向分辨率：為沿水平方向能分辨的最小地質體的寬度。5 .惠更斯原理：介質中波所傳到的各點，都可以看成新的波源。6 .繞射波：地震波在傳播過程中，如遇到一些巖性的突變點，這些突變點 就會成為新震源，再次發出球面波，想四周傳播，這就叫繞射波。7 .多次覆蓋：對被追蹤的界面進行多次觀測.8 .取樣（采樣）定理：頻帶有限函數可以用對它等間隔取樣的一組離散值近似表示，取樣數對最高頻率每周期不

8、能少于 2個。9 .費馬原理：波在各種介質中傳播遵循時間最短原理。10 . S波：在傳播過程中質點振動方向與傳播方向垂直的波 ；2 .填空題（20分，每空1分）1 .請用中文寫出以下英文縮寫術語的意思：AVA振幅隨采集平面的方位角 的變化 ；CMP共反射面元（共中心點）。2 .幾何地震學的觀點認為:地震波是沿最短時間路徑在介質中傳播， 傳播過程中將遵循費馬 原理。3 .線束狀三維觀測時，總覆蓋次數等于 縱線方向 覆蓋次數乘以 橫線方向覆蓋次數,最低不少于最佳品質二維覆蓋次數的2/3 。4 .列舉出地震記錄中常出現的五種干擾波環境噪聲、面波、聲波、折射波、側面波等。5 .三維勘探設計中，可獲得反

9、射資料的三個區帶為覆蓋次數漸減帶、偏移孔徑區帶和可用解釋資料區帶。6 .在勘探目標深度確定和裝備允許的前提下，最大炮檢距（XmaX主要 由速度分析精度需求和動校拉伸要求 確定。7、根據炮點和接收點的相對位置，地震測線分為 非縱測線 和 縱測線 兩類。8、一個諧振動是由一振幅、頻率 和 初相位 三個量確定的，改變 其中的任一量，振動波形都會發生變化.。3 .計算題（10分）1 .二維地震采集，雙邊放炮，接收道為 N=4801,覆蓋次數n=8歐，無 障礙情況下，炮點間隔是多少道？D=NS/2n=480*2/（2*80）=32 .某反射界面，上覆地層波速為3000m/s。下伏地層波速為6000m/s

10、,求 此界面的臨界角。sin e =vi/v 2=3000/6000=0 =3004 .問答題（40分）1 .淺層的反射波時距曲線和深層的反射波時距曲線彎曲程度有差異，為什么？反射界面埋藏越深，則視速度越大，即時距曲線越平緩。2 .激發介質性質對激發效果有什么影響？在低速疏松巖石中激發時，能量被大量吸收，產生的振動頻率低、能 量弱；在堅硬巖石中激發所得到的振動頻率偏高；應選用可塑性巖層， 在膠泥、泥巖中激發得到的振動頻率比較適中。3 .組合對隨機干擾的壓制效果如何？檢波器組合可以壓制隨機干擾，提高信噪比。當組內各檢波器之間的距離 大于該地區隨機干擾的相關半徑時，用ml檢波器組合后，其信噪比增大

11、 加倍。4 .什么地質條件下容易產生地震繞射波，用什么辦法可以消除它？ 答地震波在傳播的過程中，如果遇到一些地層巖性的突變點（如短程的 斷棱，地層尖滅點，不整合面的突起點等），這些突變點會變成新的震 源，再次發出球面波，向四周傳播，這種波稱為繞射波。通過偏移疊加處理，可以有效地收斂繞射波。地震勘探原理（采集部分）試卷三一.名詞解釋（ 30分,每題 3分）1. 直達波：從震源直接沿測線傳播的波，沒有遇到分界面。2. 時距曲線 : 波從震源出發 , 傳播到測線上各觀測點的傳播時間 t 同觀測點相對于激發點的距離x 之間的關系。3. 反射定律 : 入射波與反射波分居法線兩側 , 反射角等于入射角 ,

12、 條件為 :上下界面波阻抗存在差異, 入射波與反射波類型相同。4. 虛反射： 地震波從爆炸點向上傳播， 然后又在風化層底面或地面向下反射的能量。5. 均方根速度： 把層狀介質反射波時距曲線近似地當作均勻介質的雙曲線型時距曲線求出的速度。也就是把各層的速度值的平方按時間加權平均，再取平方根。6. 廣角反射：入射角接近或大于臨界角的反射。在接近于臨界角時，反射系數可以具有較大的數值。7非縱排列：反射法的一種布置方法，炮點與檢波線不在一條線上，離開排列有較大距離。也叫非縱排列。8. 倍頻程：頻率之比為2（或1/2 ）的兩頻率之間的間隔。9. 低速帶： 在地表附近一定深度范圍內， 地震波傳播速度比下面

13、的地層地震波速低得多， 這個深度范圍的地層叫低速帶。 也稱風化帶或風化層。10. 波剖面： 描述質點位移與空間關系的圖形叫波剖面。 在地震勘探中，通常把沿著測線畫出的波形曲線叫做波剖面。二 . 填空題（ 20 分，每空 1 分）1 .請用中文寫出以下英文縮寫術語的意思：NMO正常時差校正/動校正 ；CRP共反射點。2 .在沒有環境噪音的情況下，地震記錄上首先接收到的是直達波和淺層折射波。3 .面元細分觀測系統要求保證震源線和檢波器線間距不是道距 的整數倍。4 .面元細分在滿足地質解釋上的優點縮小面元尺寸提高分辨率和擴大面元尺寸提高資料信噪比。5 .可控震源激發的 頻寬 是可以控制的,而井炮則不

14、然。6 .當接收道數、單位面積的炮點密度一定的情況下， 面元尺寸大小決定 著覆蓋次數和信噪比高低。（7 .檢波器線性組合的方向特性（或1/2 1/2）時，則y的這個變化范圍就是 通放帶。右圖是人個檢波器線性組合時的方向特性曲線。8 .轉換波的速度 小于 縱波速度。9 .縱波激發時，反射波中，不產生 SH 反射。10 .地震波從爆炸點向上傳播，然后又在風化層底面或地面向下反射的能 量稱為虛反射。11 .信噪比大于1的頻帶寬度稱為 優勢頻帶 。12 .采用可控震源激發時，掃描頻帶寬度要適合地層反射的響應，掃描 方式、出力、掃描長度、震動臺次 要有利于改善子波和提高信噪比。三.計算題（10分）1 .
