管內穿線和接線施工方法和措施

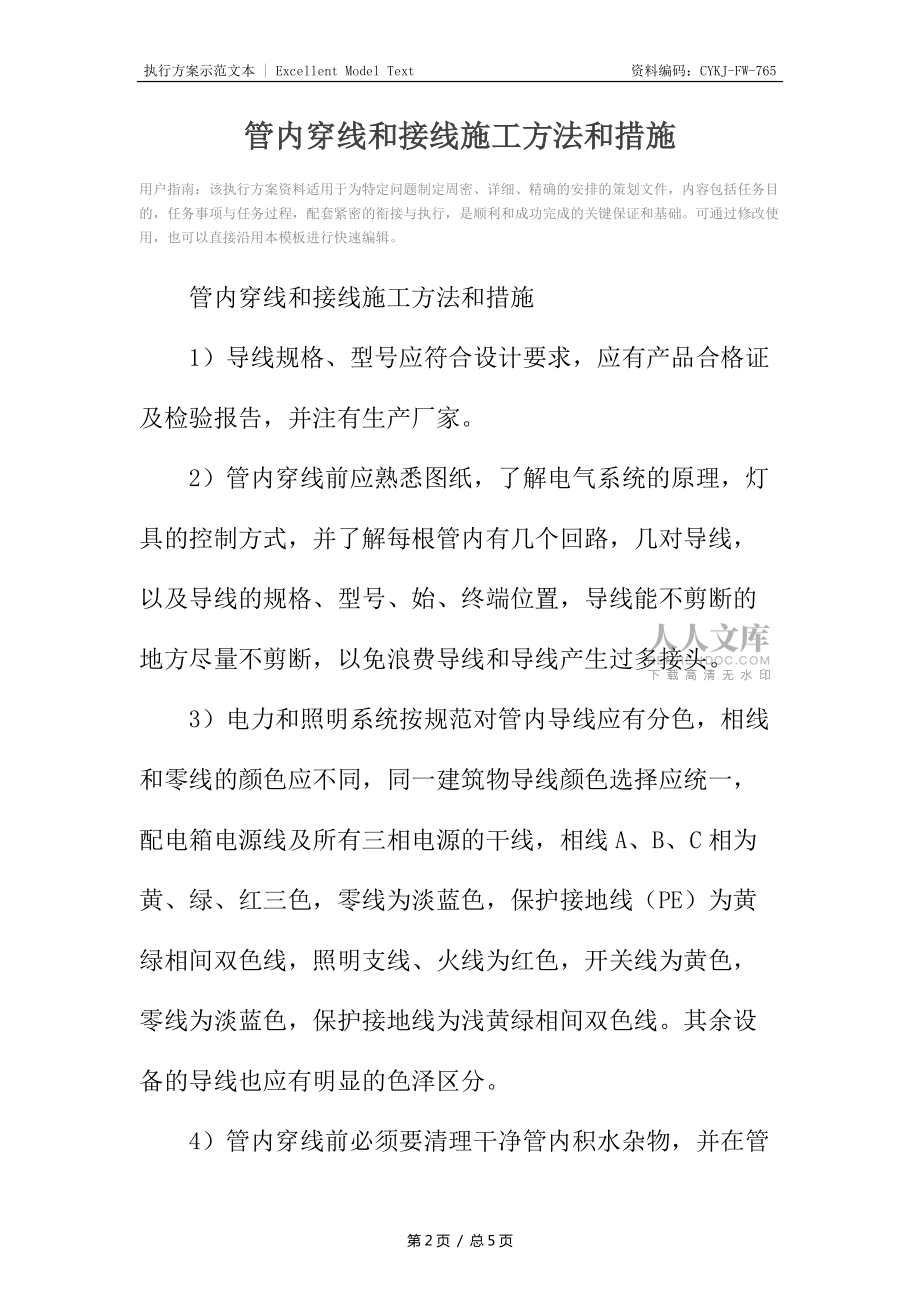

1、執行方案示范文本 | Excellent Model Text 資料編碼：CYKJ-FW-765編號：_管內穿線和接線施工方法和措施審核：_時間：_單位：_管內穿線和接線施工方法和措施用戶指南：該執行方案資料適用于為特定問題制定周密、詳細、精確的安排的策劃文件，內容包括任務目的，任務事項與任務過程，配套緊密的銜接與執行，是順利和成功完成的關鍵保證和基礎?？赏ㄟ^修改使用，也可以直接沿用本模板進行快速編輯。管內穿線和接線施工方法和措施1）導線規格、型號應符合設計要求，應有產品合格證及檢驗報告，并注有生產廠家。2）管內穿線前應熟悉圖紙，了解電氣系統的原理，燈具的控制方式，并了解每根管內有幾個回路，幾

2、對導線，以及導線的規格、型號、始、終端位置，導線能不剪斷的地方盡量不剪斷，以免浪費導線和導線產生過多接頭。3）電力和照明系統按規范對管內導線應有分色，相線和零線的顏色應不同，同一建筑物導線顏色選擇應統一，配電箱電源線及所有三相電源的干線，相線A、B、C相為黃、綠、紅三色，零線為淡藍色，保護接地線（PE）為黃綠相間雙色線，照明支線、火線為紅色，開關線為黃色，零線為淡藍色，保護接地線為淺黃綠相間雙色線。其余設備的導線也應有明顯的色澤區分。4）管內穿線前必須要清理干凈管內積水雜物，并在管口套好護圈，具體操作如下：先用鐵絲打通管路，把破布扎在鐵絲上，在管內兩邊來回拉動，直到管內積水及雜物拉凈為止。5）

3、管內穿線時應采用放線架，人工放線，拉線鐵絲的連接處應盡量減小，鐵絲及導線的回彎頭應朝向被拉動方向，以免鐵絲繞頭及導線頭掛在管接頭的縫隙中，穿線中必須由兩人操作，一個緩緩拉動鐵絲，一人緩送導線，放線及穿線中應理順導線防止導線在管內扭絞、彎曲，以免影響導線使用質量。6）所有管內導線不得有接頭，所有接頭應放在接線盒內或者在電氣設備端子上進行，所有接頭相互纏繞必須在五圈以上，保證連接緊密，再用橡皮絕緣膠帶或絕緣帶一至二層，最后包黑膠布一層即可。7）導線在與電氣設備或電氣器具連接時，應對敷設的全部線路進行接線及絕緣電阻值測試，線路要求全部接通，1KV以下的電氣線路采用500V兆歐表測試其絕緣電阻值應不小

4、于0.5M，且符合設計要求。8）軟導線在接線盒內連接采用壓接帽，多股銅線在連接設備或接線端子時，必須使用銅接線鼻子，導線插入銅鼻子內，用壓接鉗壓好后，把銅鼻子上的毛刺或棱角用鋼銼銼光，進行燙錫處理即可。9）不同回路，不同電壓等級及交流與直流的回路，不應同穿于一根管內，同一交流回路的導線應穿于同一導管內。10）導線穿好后，剪除多余的導線，但要留出適當余量，便于今后接線，預留長度在接線盒內繞盒一周為宜，開關箱內以繞盒內半周為宜。11）在垂直鋼管中，為減少管內導線本身重量所產生的下垂力，保證導線不因自重而折斷，導線應在接線盒內加以固定，固定間距見下表：鋼管垂直敷設接線盒間距導線截面積（mm2）接線盒間距50及以下307
