輸電所合成絕緣子憎水性狀態檢測

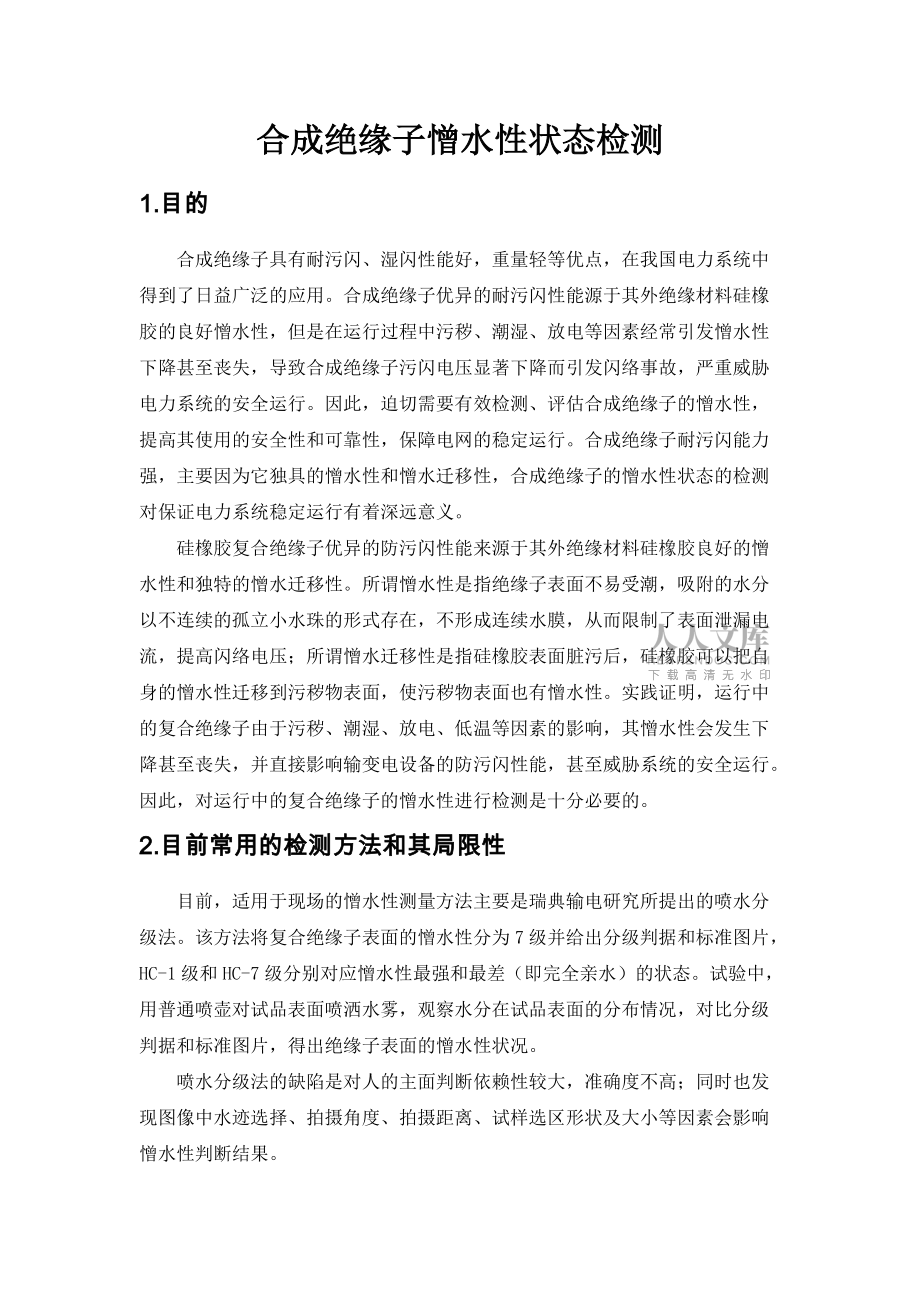

1、超高壓輸電公司百色局錄路防風防汛工作手冊合成絕緣子憎水性狀態檢測1.目的合成絕緣子具有耐污閃、濕閃性能好，重量輕等優點，在我國電力系統中得到了日益廣泛的應用。合成絕緣子優異的耐污閃性能源于其外絕緣材料硅橡膠的良好憎水性，但是在運行過程中污穢、潮濕、放電等因素經常引發憎水性下降甚至喪失，導致合成絕緣子污閃電壓顯著下降而引發閃絡事故，嚴重威脅電力系統的安全運行。因此，迫切需要有效檢測、評估合成絕緣子的憎水性，提高其使用的安全性和可靠性，保障電網的穩定運行。合成絕緣子耐污閃能力強，主要因為它獨具的憎水性和憎水遷移性，合成絕緣子的憎水性狀態的檢測對保證電力系統穩定運行有著深遠意義。硅橡膠復合絕緣子優異

2、的防污閃性能來源于其外絕緣材料硅橡膠良好的憎水性和獨特的憎水遷移性。所謂憎水性是指絕緣子表面不易受潮，吸附的水分以不連續的孤立小水珠的形式存在，不形成連續水膜，從而限制了表面泄漏電流，提高閃絡電壓；所謂憎水遷移性是指硅橡膠表面臟污后，硅橡膠可以把自身的憎水性遷移到污穢物表面，使污穢物表面也有憎水性。實踐證明，運行中的復合絕緣子由于污穢、潮濕、放電、低溫等因素的影響，其憎水性會發生下降甚至喪失，并直接影響輸變電設備的防污閃性能，甚至威脅系統的安全運行。因此，對運行中的復合絕緣子的憎水性進行檢測是十分必要的。2.目前常用的檢測方法和其局限性目前，適用于現場的憎水性測量方法主要是瑞典輸電研究所提出的

3、噴水分級法。該方法將復合絕緣子表面的憎水性分為7級并給出分級判據和標準圖片，HC-1級和HC-7級分別對應憎水性最強和最差（即完全親水）的狀態。試驗中，用普通噴壺對試品表面噴灑水霧，觀察水分在試品表面的分布情況，對比分級判據和標準圖片，得出絕緣子表面的憎水性狀況。 噴水分級法的缺陷是對人的主面判斷依賴性較大，準確度不高；同時也發現圖像中水跡選擇、拍攝角度、拍攝距離、試樣選區形狀及大小等因素會影響憎水性判斷結果。3.改進依據基本工作方法（1）采用噴水分級法（即HC分級法）。（2）采取塔上、地面相結合的工作方式。（3）工作人員上塔，對運行復合絕緣子靠近接地側的13個傘裙進行憎水性測量：先對待測傘裙

4、進行定量噴水霧，然后用數碼拍攝裝置對噴水后的復合絕緣子進行拍照。（4）工作人員回到地面，將拍攝到的數碼圖像通過USB數據傳輸線輸入到計算機中，通過憎水性分析軟件來分析復合絕緣子的憎水性狀況。憎水性等級分級方法噴水分級法將復合絕緣子表面憎水性分為HC1-HC7 七個等級，HC1級對應憎水性最好的狀態，HC7則對應完全親水性的表面。本裝置采用如下所述的兩種方法來對復合絕緣子表面的憎水性狀態進行分級。（1）圖像對比法將現場獲得的復合絕緣子噴水圖像同圖1-1所示的標準圖像進行對比，通過分析待測圖像與各標準圖像的相似性并參考表2-1所示的各HC等級的特征描述來進行分級。 HC1 HC2 HC3 HC4

5、HC5 HC6HC7圖1-1 不同憎水等級的標準圖像表2-1 不同憎水性等級的圖像特征描述HC值絕 緣 子 表 面 水 滴 的 狀 態1僅形成分離的水珠，大部分水珠r80°2僅形成分離的水珠，大部分水珠50°<r<80°3僅形成分離的水珠，水珠一般不再是圓的，大部分水珠20°<r50°4同時存在分離的水珠和水膜（r0°），總的水膜覆蓋面積<被測面積的90，最大的水膜面積<2cm2 5總的水膜覆蓋面積<被測面積的90，最大的水膜面積>2cm26總的水膜覆蓋面積>被測面積的90，有少量的干燥

6、區域（點或狹窄帶）7全部試驗面積上覆蓋了連續的水膜（2）改進形狀因子法通過計算絕緣子噴水圖像中的最大水珠（或最大水膜）的面積比K和形狀因子fc，并依據表2-1所示判據來進行分級。面積比K的計算公式為： ， （21）式中，最大水珠（水跡）的面積和圖像總面積的單位均為像素。形狀因子fc由專用計算公式得到。4.評論結果為準確評價運行復合絕緣子的憎水性，利用復合絕緣子憎水性檢測裝置進行復合絕緣子憎水性的動態巡視，可以達到一定的預期目的和成果：（1）憎水性喪失特性，可在冬末春初第一場降雨到來前進行測量，測量時刻為中午前后，測量應進行多次。通過這個參數可以獲知運行復合絕緣子在一年中憎水性最差的情況。（2）憎水性恢復特性，可在每年最熱的68月進行，測量盡量選擇晴好天氣，測量時刻為早晨或傍晚，同樣測量應進行多次，通過這個參數可以得出現場復合絕緣子在一年中憎水性最好的時候，若這個時候現場的某支復合絕緣子的憎水性還比較差，那說明這復合支絕緣子在一年中的其他時候憎水性也難以恢復，就需要對這支復合絕緣子的運行狀況進行關注。對于冬季憎水性達到HC
