1、一、方案編制主要依據1. 、北京市地方標準 建筑施工測量技術規程（ DB11/T446-2007 ） 。2. 、 工程測量規范 GB 50026 93 。3. 、北京市 城建勘測設計研究院測設的 A4 、 A5 、 A6 三個導線點及 BM1 、 BM2 、 BM3 高程點。4. 、 設計圖紙及施工組織設計方案。5. 、建筑工程資料管理規程（ DBJ01-51-2003 ）。6. 、北京城建四公司施工技術管理規定。二、工程概況本工程位于北京市朝陽區東湖渠，由 312# 住宅及 315# 裙房組成。建設單位為“北京市東湖房地產公司”，設計單位為“北京市住宅建筑設計研究院有限公司”，監理單位為“北

2、京銀建建設工程管理有限公司”。本工程設計高程：室內± 0.000 相對于絕對標高 37.100m 。室外地坪為 -0.300 相當于絕對標高 36.800 米。具體概況見下表項目名稱子項目名稱地上層數地下層數高度 m結構形式基礎類型人防層所在人防情況312#315# 樓住宅戊單元10233.9剪力墻筏板基礎- 2甲類核五級住宅已庚辛壬單元26281.9剪力墻筏板基礎- 2甲類核五級裙房2210.6框架筏板基礎- 2甲類核五級三、測量放線精度要求1. 、基礎放線允許誤差長度 L 、寬度 B 的尺寸（ m ）允許誤差（ mm ）L （ B ） 30 m± 5 30m L （ B

3、 ） 60m± 10 60m L （ B ） 90m± 15 90m L （ B ） 120m± 20 120m L （ B ） 150m± 25 150m L （ B ）± 30 2. 、各部位放線允許誤差項 目允許誤差外廓主軸線度（ L ）L 30m± 5 30m L 60m± 10 60m L 90m± 15 90m L 120± 20 細部軸線± 2 承重墻梁柱邊線± 3 非承重墻邊線± 3 門窗洞口線± 3 3. 、軸線豎向投測允許誤差項 目允許誤差每 層

4、4. 總 高3H/10000H 30m5 30m H 60m10 60m H 90m15 90m H 120m20 120m H 150m25 150m H30 5. 、垂直度允許誤差建筑高度 H （ m ）允許誤差（ mm ）30m H 60m10 60m H 90m15 90m H 120m20 120m H 150m25 150m H 18030 180m H符合設計要求6. 、標高豎向傳遞允許誤差項 目允許誤差每 層± 3 總 高3H/10000H 30m± 5 30m H 60m± 10 60m H 90m± 15 90m H 120m

5、7; 20 120m H 150m± 25 150m H± 30 四、施工測量前的準備工作施工測量前的準備工作是保證施工測量全過程順利進行的重要環節，它包括設計圖紙的審核，測量定位依據點的交接與校測，測量儀器的購置、檢定與檢校，測量方案的編制與數據準備，施工場地測量等。（一）、 設計圖紙的審核1. 、 總圖校核通過校核總圖，了解定位意圖，計算定位數據，以及建筑物跟周圍的建筑物、市政道路的位置關系，確保建筑物的定位數據符合城市規劃的要求。 閱讀設計圖紙時必須校算建筑物輪廓控制點數據和標注尺寸，記錄審圖結果。2. 、建筑圖與結構圖校核檢查各專業圖的平面位置、標高是否有矛盾，預留

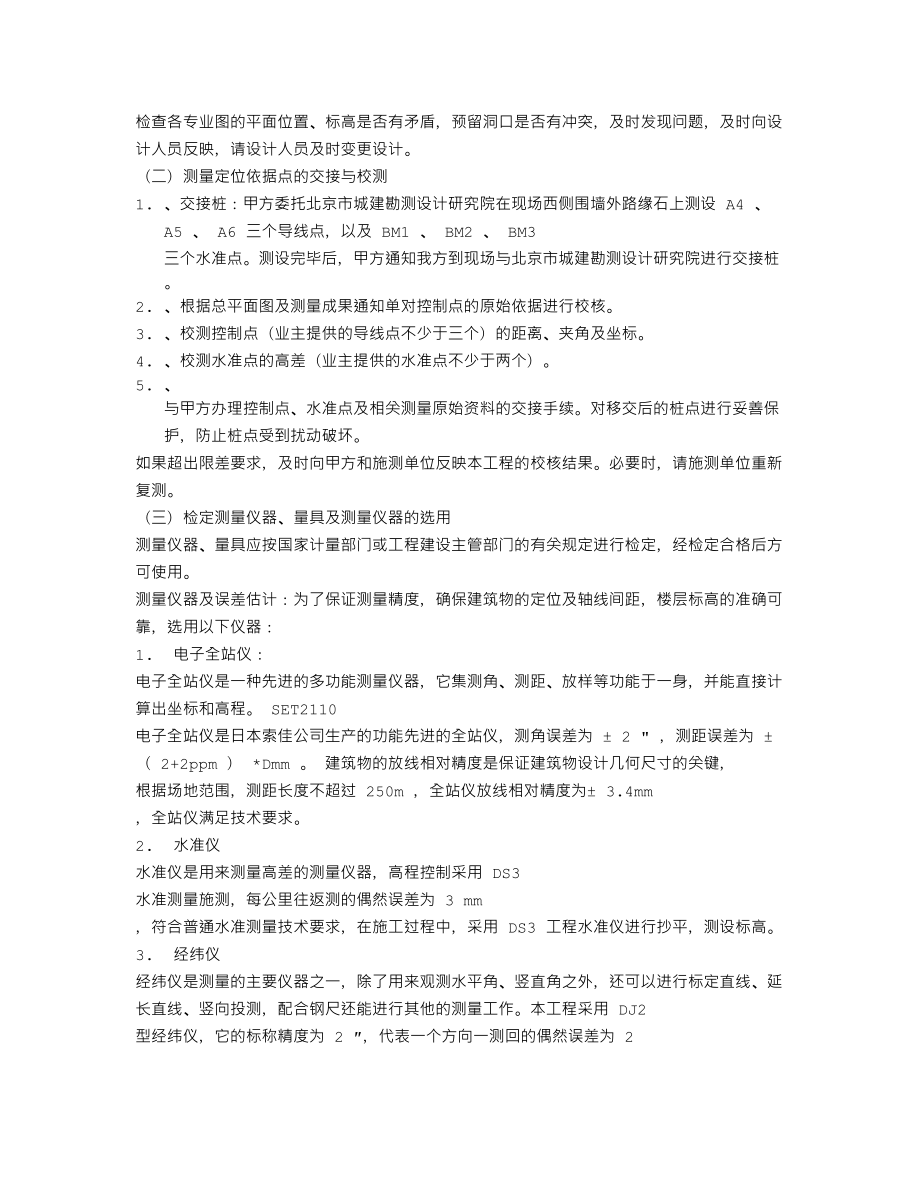

6、洞口是否有沖突，及時發現問題，及時向設計人員反映，請?jiān)O(shè)計人員及時變更設計。（二）測量定位依據點的交接與校測1. 、交接樁：甲方委托北京市城建勘測設計研究院在現場西側圍墻外路緣石上測設 A4 、 A5 、 A6 三個導線點，以及 BM1 、 BM2 、 BM3 三個水準點。測設完畢后，甲方通知我方到現場與北京市城建勘測設計研究院進行交接樁。2. 、根據總平面圖及測量成果通知單對控制點的原始依據進行校核。3. 、校測控制點（業主提供的導線點不少于三個）的距離、夾角及坐標。4. 、校測水準點的高差（業主提供的水準點不少于兩個）。5. 、 與甲方辦理控制點、水準點及相關測量原始資料的交接手續。對移交后

7、的樁點進行妥善保護，防止樁點受到擾動破壞。如果超出限差要求，及時向甲方和施測單位反映本工程的校核結果。必要時，請施測單位重新復測。（三）檢定測量儀器、量具及測量儀器的選用測量儀器、量具應按國家計量部門或工程建設主管部門的有關規定進行檢定，經檢定合格后方可使用。測量儀器及誤差估計：為了保證測量精度，確保建筑物的定位及軸線間距，樓層標高的準確可靠，選用以下儀器：1. 電子全站儀：電子全站儀是一種先進的多功能測量儀器，它集測角、測距、放樣等功能于一身，并能直接計算出坐標和高程。 SET2110 電子全站儀是日本索佳公司生產的功能先進的全站儀，測角誤差為 ± 2 " ，測距誤差為

8、± （ 2+2ppm ） *Dmm 。 建筑物的放線相對精度是保證建筑物設計幾何尺寸的關鍵， 根據場地范圍，測距長度不超過 250m ，全站儀放線相對精度為± 3.4mm ，全站儀滿足技術要求。2. 水準儀水準儀是用來測量高差的測量儀器，高程控制采用 DS3 水準測量施測，每公里往返測的偶然誤差為 3 mm ，符合普通水準測量技術要求，在施工過程中，采用 DS3 工程水準儀進行抄平，測設標高。3. 經緯儀經緯儀是測量的主要儀器之一，除了用來觀測水平角、豎直角之外，還可以進行標定直線、延長直線、豎向投測，配合鋼尺還能進行其他的測量工作。本工程采用 DJ2 型經緯儀，它的標稱精

9、度為 2 ，代表一個方向一測回的偶然誤差為 2 。根據角度測量的誤差及限差的制定的規定及施工測量規程的有關規定， DJ2 型經緯儀符合本工程的精度要求。4. 全自動激光垂準儀JC-100 激光垂準儀作為向上垂直投點之用，投點精度達到 1/40000 ，當高度為 50m 時，投點誤差意味著為 50 × 103 × 1/40000= ± 1.25mm ，兩相臨投點的間距誤差 m= ± = ± = ± 1.77mm 。允許偏差 10mm ，該儀器可作為軸線豎向投測之用。五、平面控制測量（一）、工程的首級控制：業主委托北京城建勘測設計研究院實

10、施，布設成導線網形式，按三級導線精度布設，作成半永久點形式，要求保持到工程結束。（二）、建筑物場區控制及軸線控制：根據 北京市城建勘測設計研究院測設的導線點 A4 A6 做出場區控制網，控制網按三級精度布設，導線點數 6 個，做成半永久點形式，要求保持到工程結束，具體見下圖導線控制網（三）軸線控制網布設原則與方法：1. 、 由于導線控制網精度及覆蓋面已經滿足放線要求，為避免誤差積累，因此直接根據現場導線控制網布設軸線控制網?？紤]到基礎結構放線的通視情況，軸線控制線偏離軸線間距均為 1m 。 考慮到作業面放線方便，網點間距不大于 50m 并且每個方向均布置一條主控軸線。網點（軸線控制點）布設在基

11、坑兩側穩固之處。精度必須滿足軸線相對允許誤差不大于± 5mm 。軸線控制樁布置如附圖（一）所示。2. 、布設軸線控制網依據設計總平面圖，現場施工平面布置圖，根據地下室施工流水段的劃分進行布設確定。3. 、控制樁用 50 mm × 50 mm 木樁打入土層深度不小于 500mm ，樁頂要平，以便釘釘，確定無誤后護好控制樁。軸線控制網的精度技術指標必須符合下表的規定：軸線控制網精度技術指標表等級適用范圍測角中誤差（ ）邊長相對中誤差二級框架、高層± 121/150004. 、軸線樁點的保護樁點的保護，先用紅機磚在樁的周圍砌成 500 × 500 的方垛，內灌

12、混凝土再用砂漿抹好，頂部與樁頭抹平，再用木方做成三角架，刷紅白格漆作標記。見下圖：（四）建筑物控制測量由于本工程基坑四側均可布置軸線控制樁，所以地下部分采用外控法，地上部分采用內控法。1. 、± 0.000 以下控制測量 : 以軸線控制網作為基礎前期施工和± 0.000 以下結構施工的測量控制。槽邊線控制：基槽的上口和下口由甲方委托城建道橋施工 。成槽后， 根據定位控制樁 放出結構邊線，進行墊層施工?；A(chǔ)的位置線：保護層施工完成后，依據建筑物控制樁向墊層上投測建筑物主軸線，投測后校核軸線間距、軸線夾角及對角線尺寸。然后 依 次測放出建筑物的軸線、墻、柱、門窗洞口、樓梯線等結

13、構線。每層位置線：地下各層依據基坑上的軸線控制點用經緯儀向各施工流水段投測控制軸線，在工作面上用經緯儀和鋼尺量測出其它位置線。2. 、± 0.000 以上控制測量：軸線內控法（ 1 ）、平面內控點的布設根據施工流水段的劃分進行布設， 第一施工段內設置 4 個內控點，組成自成體系的矩形控制方格，其余各段各設置 2 個內控點（縱橫主控軸交叉點），控制點編號見內控點平面圖。 并在首層底板相應位置上埋設預埋鐵件。首層內控點布置圖見附圖（二）。（ 2 ）、預埋件做法內控點選用 100 × 100 × 5 （）預埋鐵件，并在鐵件板面上作出點標記，預埋鐵件如圖所示：首層以上各層

14、對應位置鉛直留 150mm- 190mm 洞口 , 洞口周圍嚴禁堆放物品，首層內控點四周用鋼管架圍護，尺寸 1200 × 1200 × 800 （）并按要求統一測量標識。頂板留洞如下圖所示：（ 3 ）、控制點的測設將內控點所在軸線分別投測到預埋件上，經校核無誤后，在每塊埋件上刻出“十”字線，中心點即為各控制點平面位置。內控點校測方法：將經緯儀架設在控制點上，后視其他控制點轉 90 °，檢查是否閉合，然后用 50m 鋼尺校測每相鄰點水平距離是否與相應的控制點距離相等，分析邊、角是否匹配，若匹配證明投測無誤，若不匹配證明投測有誤，應重新投測，直至正確。4 ）、激光接收

15、靶接收靶由 300 × 300 × 5mm 有機玻璃制作而成，接收靶上由不同半徑的同心圓及正交坐標線組成。（ 5 ）、軸線豎向投測每層樓板澆筑后， 鉛直儀安置在 首層已作好的 內控點上 對中整平后， 向上投測軸線。投點時要旋轉 0 °、 90 °、 180 °、 270 °在四個位置向上投測，取其“十”字的交會點為投測點，點位誤差應在軸線豎向投測允許誤差范圍內。四個角點測設后，在兩對角點架設經緯儀檢查角度是否為直角，測角誤差應在允許范圍內 12 ，用鋼尺測量各邊長是否正確。 根據現場情況，有條件時利用外控進行校核。用經緯儀架設在建筑物

16、軸線控制樁點上，后視好樁點后，往各施工層上投測，校核是否與內控軸線點交圈閉合。結構高度自首層向上施工到一定高度，將軸線投測層接力上移，接力投測層選作在 11 層，投測點投至接力層后，另埋鐵件及標注點位，投點誤差控制在 10mm 范圍內。3. 、 工程重點部位的測量控制方法（ 1 ）建筑物大腳鉛直度的控制：首層墻體施工完成后，分別在各大角兩側外墻上的軸線位置處，各彈出一條鉛直線，并涂上兩個紅色三角標記，作為上層墻體支模板的控制線。上層墻體支模板時，以此線校準模板邊緣位置，以保證墻角與下一層墻角在同一鉛直線上。以此層層傳遞 , 從而保證建筑物大角的垂直度。（ 2 ）墻柱施工精度測量控制方法：為了保

17、證剪力墻、隔墻和柱子的位置正確以及后續裝飾施工的及時插入，放線時首先根據軸線放測出墻、柱位置，彈出墻柱邊線，然后放測出墻柱的控制線，并和軸線一樣標記紅三角，每個房間內每條軸線紅三角的個數不少于兩個。在該層墻、柱施工完后要及時將控制線投測到墻、柱面上，以便用于檢查鋼筋和墻體偏差情況以及滿足裝飾施工測量的需要。（ 3 ）門窗洞口測量控制方法：結構施工中，每層墻體完成后，用經緯儀投測出洞口的豎向中心線及洞口兩邊線橫向控制線用鋼尺傳遞，并彈在墻體上。室內門窗洞口的豎直控制線由軸線關系彈出，門窗洞口水平控制根據標高控制線由鋼尺傳遞彈出。以此檢查門、窗洞口的施工精度。（ 4 ）電梯井施工測量控制方法：在結

18、構施工中，在電梯井底以控制軸線為準彈測出井筒 500mm 控制線和電梯井中心線，并用紅三角標識。在后續的施工中，每層都要根據控制軸線放出電梯井中心線，并投測到側面上用紅三角標識。(5) 圓弧形墻體和圓弧柱的施工測量方法：裙房由圓形框架柱和部分圓弧墻體組成，其中圓弧墻體的外皮半徑為 27942mm ，內皮半徑為 27592mm ，圓心角為 59 ° 45 19 ，圓心在主樓里面，在基礎放線時找到圓心，用大鋼尺畫出圓弧墻位置。當結構施工到地下二層時，由于墻體和框架柱的影響此時已經無法用大鋼尺畫圓，因此借助經緯儀用經緯儀測角法（根據弦切角等于該弦所對圓心角之半）測設地下二層、地下一層、首層

19、及二層，具體測法見下圖：具體數值見下表：（測站在 1# 點）點各點數值點間距離（ m ） （°）弦長（ m ）1#0 ° 00 00 0.000每相鄰兩個點間距離 ( 弦長 ) 均為 3.236m2#4. ° 19 11 3.2363#6 ° 38 22 6.4614#9 ° 57 33 9.6655#13 ° 16 44 12.8366#16 ° 35 55 15.9647#19 ° 55 06 19.0398#23 ° 14 17 22.0499#26 ° 33 28 24.98610#29

20、 ° 52 39 27.839為了提高圓弧曲線的放線精度，在定出各等分點之后，還可以通過簡單計算，求出每段弦上的中間矢高值，以確定每段圓弧的中間點，這樣圓弧曲線上的等分點就增加了一倍，使所作圓弧曲線的精度更高。圓形框架柱的施工，根據圖紙所給的中心點位置，在基礎放線時用鋼尺直接畫出圓形柱的位置，當結構施工到地下二層、地下一層、首層及二層時，根據施工控制軸線直接找出圓心的軸線，然后再用現場做好的模具畫出圓弧形邊線和控制線。六、高程控制測量（一）、 場區高程網的建立：根據城建勘測設計研究院提供的高程控制點 BM1 、 BM2 、 BM3 向施工現場內引測高程控制網，按附合路線施測，聯測現場

21、高程控制點，從 BM2 附合到 BM3 ，按普通水準測量的技術要求施測，高差閉合差 6 1/2 n(mm) ，閉合差應進行平差處理。 場區高程控制點要定期復測。（二）、 建筑物的高程控制：1. 、 ± 0.000 以下標高控制： 基礎施工階段隨著挖土的深入，從現場高程控制點向基槽內引測標高， 采用懸掛鋼尺法（尺的零端在下），由基坑上的高程控制點直接向基坑內引測，以便減少測站數，提高引測精度，但應注意懸掛標準重物（ 49N ）和進行鋼尺的尺長和溫度改正。測法見下圖。高程控制點作在護坡上，每 70m 一點。引測至基坑壁上的標高點要做一明顯標記，用水泥砂漿抹一高 300mm *200mm

22、的豎直平面，在其上測設標高。基礎前期施工和結構施工用此來控制。具體位置見下圖。當挖土接近槽底時，根據此標高控制點控制清槽揀底。每 8m 打一鋼筋棍，抄上槽底控制標高，拉線清槽。地下二層結構拆模后，把標高返到結構內，放出建筑 1m 線?；蹆?nèi)標高控制點要定期檢查，以便及時修正。引測到結構內的標高要附合到場區控制點進行檢查。2. 、± 0.000 以上標高控制：（ 1 ）、當首層墻體、柱子施工完畢后，根據現場高程控制點，經復測校核后向首層測設建筑 +1.000m 線，首層測設的建筑 +1.000m 線允許誤差在± 3mm 之內。標高控制點設在外墻能夠鉛直拉上去的地方，每個施工流

23、水段設置 2 個標高控制點并用紅三角標示。主體結構標高控制點平面布置圖見內控點圖。（ 2 ）、首層以上的各層標高抄測，以首層 +1.000m 標高控制點用鋼尺向上傳遞，第一施工流水段的兩個控制點經聯測校核， 若不超過± 3mm ，以平均值作為結果，若超過± 3mm ，則重新傳遞。用鋼尺量距時，應進行溫度、尺長改正。 以后各施工流水段的標高控制點要與前一施工段的標高點進行附合。抄平時應盡量將水準儀安置在測設范圍的中間。（ 3 ）、標高傳遞接力層應選在 50m 尺長范圍內，接尺部位選在 11 層，為了消除鋼尺量距產生的各項累積誤差，保證標高傳遞精度另外使用全站儀用三角高程測法測

24、設標高。具體測法見下圖：七、裝修施工測量在結構施工測量中，按裝修工程要求將裝飾施工所需要的控制點、線及時彈在墻、板上，作為裝飾工程施工的控制依據。1. 地面面層測量在四周墻身與柱身上投測出 100cm 水平線，作為地面面層施工標高控制線。根據每層結構施工軸線放出各分隔墻線及門窗洞口的位置線。2. 屋面施工測量屋面測量首先要檢查各方向流水實際坡度是否符合設計要求，并實測偏差，在屋面四周彈出水平控制線及各方向流水坡度控制線。3. 墻面裝飾施工測量內墻面裝飾控制線，豎直線的精度不應低于 1/3000 ，水平線精度每 3m 兩端高差小于 ±1mm ，同一條水平線的標高允許誤差為 ±

25、3mm 。外墻面裝飾用鉛直線法在 建筑 物四周吊出鉛直線以控制墻面豎直度、平整度及板塊出墻面的位置。4. 電梯安裝測量在結構施工中，從電梯井底層開始，以結構施工控制線為準，及時測量電梯井凈空尺寸，并測定電梯井中心控制線。測設軌道中心位置，并確定鉛垂線，并分別丈量鉛垂線間距，其相互偏差（全高）不應超過 1mm 。每層門套兩邊彈豎直線，并保證電梯門坎與門前地面水平度一致。5. 玻璃幕墻的安裝測量結構完工后，安裝玻璃幕墻時，用鉛垂鋼絲的測法來控制豎直龍骨的豎直度，幕墻分格軸線的測量放線應以主體結構的測量放線相配合，對其誤差應在分段分塊內控制、分配、消化，不使其積累。幕墻與主體連接的預埋件，應按設計要

26、求埋設，其測量放線偏差高差不大于 ±3mm ，埋件軸線左右與前后偏差不大于 10mm 。八、施工測量管理制度（一）、測量管理體系：測量管理體系 是本工程測量工作的制度保障。施工測量是建筑工程施工中的基礎工作，是各施工階段的先導性工作，也是各階段竣工驗收的主要內容，是保證工程的水平位置、高程、豎向和幾何形狀符合設計要求與施工的依據，并為工程設計、施工與工程經營管理提供必要的測繪資料。搞好施工測量管理工作是保證正常施工和工程質量的前提。項目部由兩名測量管理人員，放線工作由施工隊測量人員完成，項目部測量組負責現場軸線控制網的測繪，負責建立各種關鍵的平面和高程控制點及其樁位的交接工作，對各分

27、包單位測量工作的復核驗收，向監理的報驗工作和對現場所有測量單位的協調工作，向其他部門提供測量成果及有關數據。負責本部位施工范圍測量方案的制定、軸線定位、工程放線的實施以及資料的整理、上報工作。由于 本工程規模宏大，工期緊，結構復雜，精度要求高，應配備足夠的現場測量人員，才能保證施工正常進行，各施工隊 應配備至少一名經驗豐富、基礎扎實的測量 人員 和其它數名技術熟練的測量員 輔助施工放線， 每個人都應持有相應等級的崗位證書并報項目經理部、監理公司。測量管理體系流程圖如下：（二）、儀器管理：1. 、儀器選用；根據本工程的特點和工程放線的精度要求現場需配備的測量儀器如下表：編號設備名稱精度指標數量用

28、途1SET2110 全站儀2+2ppm*D （ mm ）1. 臺工程控制定位2DJ2 電子經緯儀2. "3. 臺施工放樣3DS3 水準儀2mm4. 臺標高控制450m 鋼尺級5. 把施工放樣5JC-100 激光垂準儀1/400006. 臺軸線豎向傳遞6激光接收耙7. 個接收激光點75m 塔尺8. 把標高測量8線墜9. 個鉛直線測設9對講機10. 部通訊聯絡11. 、儀器現場管理：（ 1 ）、所有儀器設備都應有檢定合格證，并按周期檢定。（ 2 ）、儀器檢定按照國家（市）各類設備檢定規程規定的周期、檢定方法、檢驗準則在國家授權的計量單位進行檢定。（ 3 ）、保存檢定記錄，建立儀器管理臺帳

29、，內容主要包括：型號、數量、檢定時間、搬運、收發使用等。（ 4 ）、現場設儀器柜，測量人員負責儀器日常管理。（ 5 ）、嚴格按照操作規程操作，杜絕冒險、違章。（三）、資料管理：根據建筑工程資料管理規程（ DBJ 01 51 2003 ）中的有關測量章節內容和要求， 測量資料主要包括以下內容；1. 、施工測量方案及審批。2. 、施工測量放線報驗表（ 表 B2-2 ）3. 、工程定位測量記錄（ 表 C3-1 ）4. 、基槽驗線記錄（ 表 C3-2 ）5. 、樓層平面放線記錄（ 表 C3-3 ）6. 、樓層標高抄測記錄（ 表 C3-4 ）7. 、建筑物垂直度、標高測量記錄（ 表 C3-5 ）8. 、

30、沉降觀測記錄九、復核、驗線（一）、要求：1. 、各施工隊測量組放線完畢首先自檢合格后，方可向項目部測量人員申請驗線。2. 、項目部測量員復檢合格后，向監理公司申請驗線。3. 、經監理公司復檢通過后，方可進行下道工序施工。4. 、驗線不合格，需立即改正，復檢合格后，重新整理資料，申請驗線。（二）、驗線程序（三）、驗線范圍：1. 、監理驗線范圍：現場和作業面各級平面、高程控制點，各種分部、分項工程的定位樁點，基槽位置、幾何尺寸和標高，各種關鍵部位的線。2. 、項目部測量員驗線范圍：除了以上監理驗線范圍內的必驗項目，隨時檢查各種細部線，驗線結果及時反饋各作業隊，以便改正。（四）、施工測量驗線工作的基

31、本準則1. 、驗線工作應主動及時，驗線工作要從審核施工測量方案開始，在施工的各主要階段前，均應對施工測量工作提出預防性的要求，以做到防患于未然。2. 、驗線的依據必須原始、正確、有效。3. 、儀器與鋼尺必須按計量法有關規定進行檢驗和校正。4. 、驗線的精度應符合規范要求，主要包括：（ 1 ）、儀器的精度應適應驗線要求，并校正完好。（ 2 ）、必須按規程作業，觀測誤差必須小于限差，觀測中的系統誤差應采取措施進行改正。（ 3 ）、驗線本身應進行附合（或閉合）校核。5. 、必須獨立驗線，驗線工作應盡量與放線工作不相關，主要包括：觀測人員、儀器、測法及觀測路線等。6. 、驗線的關鍵環節與最弱部位，主要包括：（ 1 ）、定位依據樁位及定位條件；（ 2 ）、場區平面控制網、主軸線及其控制樁（引樁）；（ 3 ）、場區高程控制網及± 0.000 高程線。7. 、場區平面控制網與建筑物定位，應在平差計算中評定其最若部位的精度，并實地驗測，精度不符合要求時應重測。8. 、細部測量，可用不低于原測量放線的精度進行驗測，驗線成果與原放線成果之間的誤差處理如下：（ 1 ）、兩者之差若小于 1/ 限差時，對放線工作評為優良；（ 2 ）、兩者之差略小于或等于 限差時，對放線工作評為合格（可不必改正放線成果，或取兩者的平均值）；（ 3
