水蓄冷和冰蓄冷選型參考

1、精選優質文檔-傾情為你奉上水蓄冷和冰蓄冷選型參考來源:本站原創時間:2010-6-12點擊數: 826隨著現代工業的發展和人民生活水平的提高。中央空調的應用越來越廣泛，其耗電量也越來越大，一些大中城市中央用電量已占其高峰用電量的20%以上，使得電力系統峰谷負荷差加大，電網負荷率下降，電網不得不實行拉閘限電，嚴重制約著工農業生產，對人們正常的生活帶來不少影響。解決該問題的有效辦法之一是應用于蓄冷技術，將空調用電從白天高峰期轉移到夜間低谷期，均衡城市電網負荷，達到多峰填谷的目的，蓄冷技術的原理，簡而言之，是利用夜間電網多余的谷荷電力繼續運轉制冷機制冷，并以冰的形式儲存起來，在白天用電高峰時將冰融化

2、提供空調服務，從而避免中央空調爭用高峰電力，最常用的蓄冷方式主要有兩大類：冰蓄冷和水蓄冷。  一、冰蓄冷  顧名思義蓄冷介質以冰為主，不同的制冰開式，構成不同的蓄冷系統。蓄冷系統的思想通常有兩種，完全蓄冷與部分蓄冷。因為部分蓄冷方式可以削減空調制冷系統高峰耗電量，而且初投資夜間比較低所以目前采用較多，在確定部分負荷蓄冷系統的裝置容量時，一般有兩種情況，  1、空調系統夜間不運行，僅白天運行，或者夜間運行的空調負荷較小，在這種情況下，選擇制冷機的最佳平衡計算公式應為  qc=Q/（N1+CfN2） Qs=N2Cfqc，  式中qc：以空調工況為基

3、點時的制冷機制冷量，kw，Qs：蓄冰槽容量，KWH；  N1：白天制冷主機在空調工況下的運行小時數，由于白天制冷機不一空均為滿載運行，計算時該值可取（0.8-1.0）n. N2：夜間制冷主機在蓄冷工況下的運行小時數。  Cf：冷水機組系數，即冷水機組蓄冰工況制冷能力與空調工況制冷能力的比值，一般活塞式與離心式冷水機組約為0.65，螺桿式冷水機組約為0.7.它取決于工況的溫度條件和機組型號。  根據這個公式，我們結合具體的工程，就可得出應配置的冷水機組的制冷能力與蓄冰槽容量。  2、空調系統部分夜間運行，而且所需的冷負荷比較大。在這種情況下，我樣一般以夜間

4、所需的冷負荷為依據。選擇基載主機。然后從總負荷中扣除基載主機所承擔的負荷，再按第一種情況合理配制冷水機與蓄冰槽。  二、水蓄冷水蓄冷是利用3-7°C的低溫水進行蓄冷，可直接與常規系統區配，無需其它專門設備。  其優點是：投資省，維修費用少，管理比較簡單。但由于水的蓄能密度低，只能儲存水的顯熱，故蓄水槽上地面積大。如若利用高層建筑內的消防水池，在確定制冷機容量與蓄冷槽的容量時，可根據消防水池的容量來計算出蓄冷量，然后根據剩余負荷量來確定制冷機組的制冷量。最后校核一下冷水機組能否滿足夜間蓄冷的需要。  三、現以某工程為例來對蓄冷系統和冰蓄冷系統做一經濟比較分

5、析  某高層建筑總建筑面積15000m2，空調面積12000m2，建筑物總高度54M為高一類工程。其功能主要以辦公為主，空調運行時間為8：00-18：00，消防水池的有效容積為600m3.  設計日全日最高負荷為：1232KW；設計日全日總冷量9854kwH，  1、水蓄冷系統：  因為常規頓漢布什螺桿機低溫保護溫度為4，我們設定水池取冷溫度為5.5，回水溫度12，則總蓄冷量為4524，考慮到冷量損失，我們確定實際能夠利用的冷量為4060KW，其負擔的空調面積數為5000，制冷主機的容量為6844KW，蓄冷量占總冷量的比率為場4060/9854=41%，

6、我們選用696KW立式螺桿機組一臺，滿足夜間蓄冷池的蓄冷要求。  因水池供冷為開式系統，為節省空調系統的運行費用，應最大限度地降低蓄冷池供冷泵的揚程，我們在進行系統設計時，將整幢主樓分成高、低兩個區，低區空調面積5000m2，采用蓄冷池供冷，為開式系統，高區空調面積7000m2，采用制冷機組供冷，為閉式系統。  2、冰蓄冷系統  我們采用部分蓄冷方式，根據公式qc=Q/（N1+CfN2）得出qc=9854/（8.5+0.7×8）=700kw  蓄冰槽容量： Qs=N2Cfqc=8×0.7×200=3920KwH

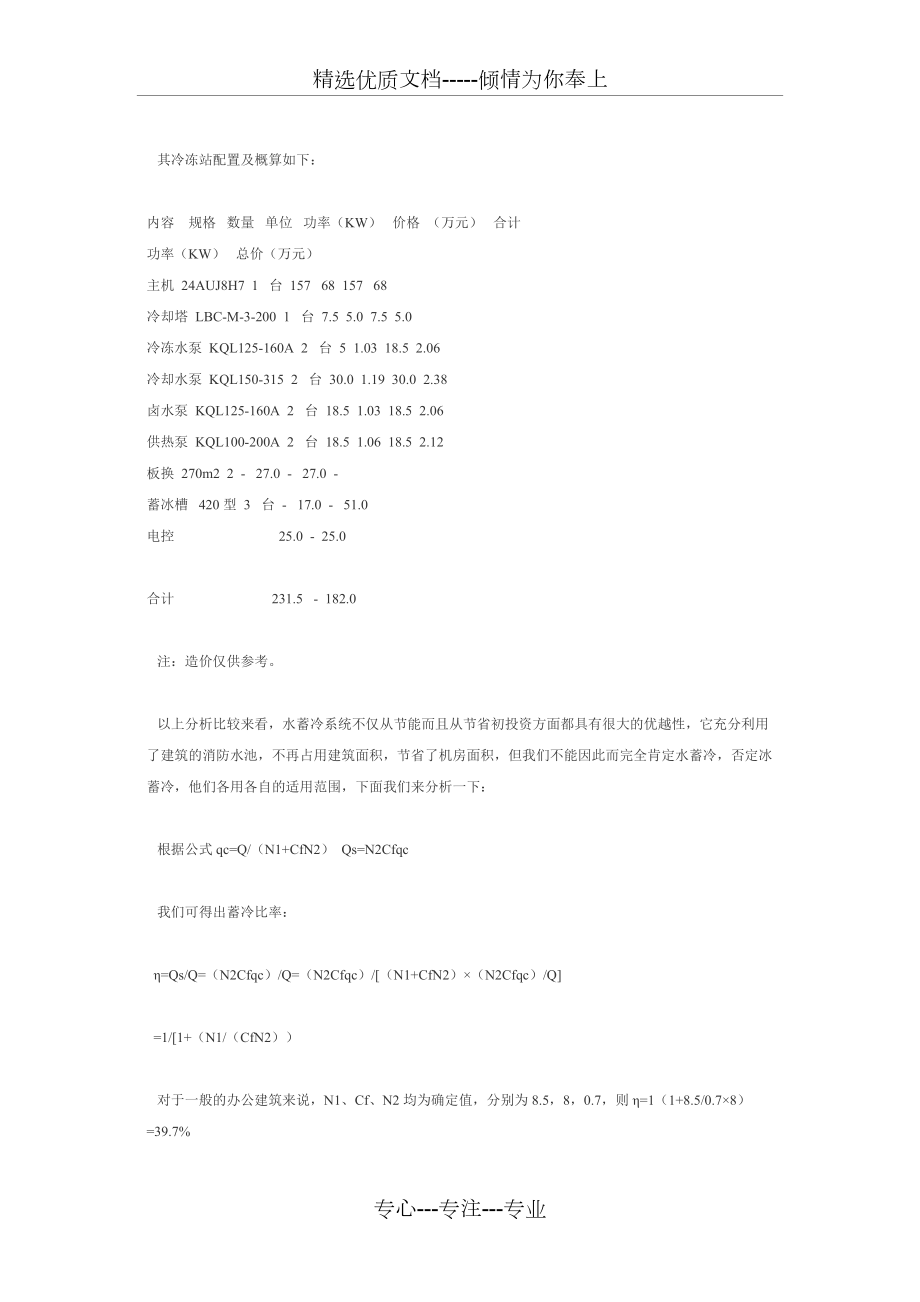

7、根據上式我們選用一臺700KW雙工況水冷螺桿機組，蓄冰槽的蓄冷量為3920kwH。  其冷凍站配置及概算如下：內容   規格  數量  單位  功率（KW）  價格 （萬元）  合計  功率（KW）  總價（萬元）  主機  24AUJ8H7  1  臺  157   68  157   68  冷卻塔  LBC-M-3-200  1  臺  7.

8、5  5.0  7.5  5.0  冷凍水泵  KQL125-160A  2  臺  5  1.03  18.5  2.06  冷卻水泵  KQL150-315  2  臺  30.0  1.19  30.0  2.38  鹵水泵  KQL125-160A  2  臺  18.5  1.03  18.5  2.06

9、供熱泵  KQL100-200A  2  臺  18.5  1.06  18.5  2.12  板換  270m2  2  -   27.0  -   27.0  -   蓄冰槽   420型  3  臺  -   17.0  -   51.0  電控

10、                          25.0  -  25.0  合計                    &#

11、160;       231.5   -  182.0    注：造價僅供參考。  以上分析比較來看，水蓄冷系統不僅從節能而且從節省初投資方面都具有很大的優越性，它充分利用了建筑的消防水池，不再占用建筑面積，節省了機房面積，但我們不能因此而完全肯定水蓄冷，否定冰蓄冷，他們各用各自的適用范圍，下面我們來分析一下：  根據公式qc=Q/（N1+CfN2） Qs=N2Cfqc  我們可得出蓄冷比率：  =Qs/Q=（N2Cfqc）/Q=（N2Cfqc）/（N1+CfN2）×（N2Cfqc）/Q  =1/1+（N1/（CfN2）  對于一般的辦公建筑來說，N1、Cf、N2均為確定值，分別為8.5，8，0.7，則=1（1+8.5/0.7×8）=39.7%  在這個比率下，制冷機與蓄冷槽容量配置為最佳，對冰蓄冷而言，因蓄冰槽可根據蓄冷量的大小來配置，不受任何限制，我們就可根據這一比率來確定蓄冷量，從而配置出相應的制冷機與蓄冰槽，但對水蓄冷而言，因為它利用的是消防水池，而建筑物消防水池的容積只與建筑物的性質及使用功能有關，與建筑面積沒有關系，那么在這一條件下限制下，對于空調面積只與
