TDD-LTEKPI介紹

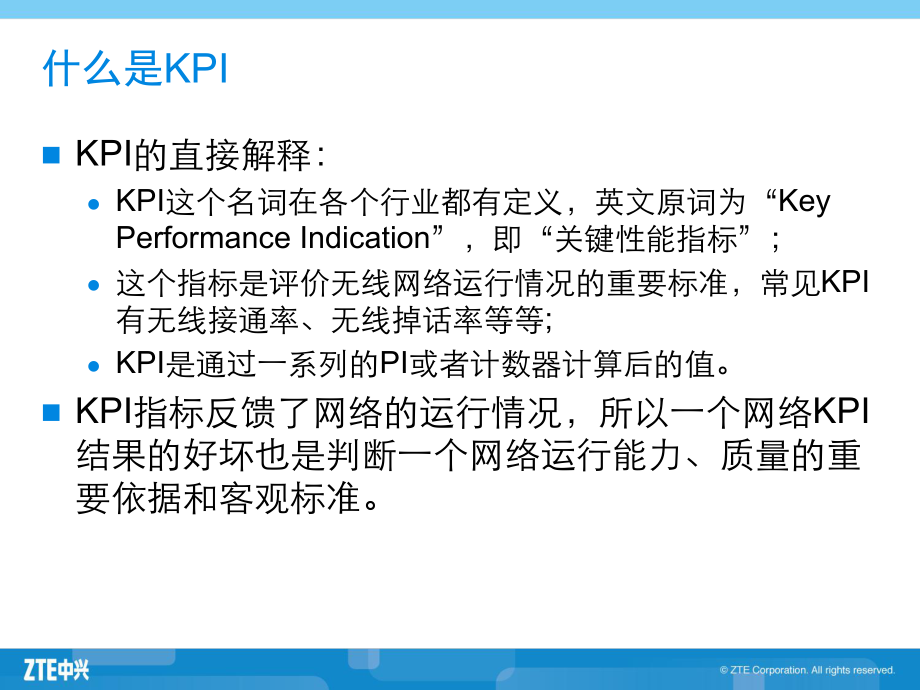

1、TD-LTE KPI指標介紹目 錄n什么是KPI指標nKPI指標是如何產生的nKPI指標上報流程n指標分類n重點指標解析什么是KPInKPI的直接解釋：lKPI這個名詞在各個行業都有定義，英文原詞為“Key Performance Indication”，即“關鍵性能指標”；l這個指標是評價無線網絡運行情況的重要標準，常見KPI有無線接通率、無線掉話率等等;lKPI是通過一系列的PI或者計數器計算后的值。nKPI指標反饋了網絡的運行情況，所以一個網絡KPI結果的好壞也是判斷一個網絡運行能力、質量的重要依據和客觀標準。KPI相關的其他概念nPIl同為業績指標，但是關鍵程度略低。也是作為網絡評估的

2、參考數據。由相應的計數器計算后得到。n計數器l對各種統計的計數，每個計數值對應一個計數器。系統內的業務計數器有幾千個。n北向計數器l根據北向網管的要求上報的計數器值，是本地計數器簡單計算后上報。北向網管使用這些計數器計算KPI。KPI、PI、計數器、北向計數器關系1n所有的KPI、PI和北向計數器都是通過原始計數器計數后得到的，對應的計算公式在集團的規范內都有明確規定；n保證原始計數器和公式的正確性，是保證最終KPI計算正確的關鍵。KPI、PI、計數器、北向計數器關系2n計數器-蔬菜l所有的KPI、PI都需要它作為原料來加工和制作。n北向計數器-半成品菜l我們上報給北向的計數器，也需要北向再加

3、工才能成為KPI。KPI、PI、計數器、北向計數器關系3nPI-開胃小菜l也是業績指標，但是不受關注。但是隨時可能提升為KPI。nKPI-大餐主菜l最受關注的關鍵指標，關系到整頓飯菜的好壞評價。7目 錄n什么是KPI指標nKPI指標是如何產生的nKPI指標上報流程n指標分類n重點指標解析KPI指標是如何產生的1n以TD-SCDMA視頻業務無線掉話率為例來說明KPI指標的產生過程：n這個KPI在北向網管上提取的計算公式如下：l(RAB.RelReqCSperTraffic.Conv.+IU.NbrRABCSRelIuConnperTraffic.Conv.)/(RAB. SuccEstabCSN

4、oQueuing. Conv.+RAB.SuccEstabCSQueuing.Conv.)n此KPI是通過這四個北向計數器通過計算后得到，這些北向計數器是通過計數器來計算得到的，對應如下：lRAB.RelReqCSperTraffic.Conv.=C350131088lIU.NbrRABCSRelIuConnperTraffic.Conv.=C350131279lRAB. SuccEstabCSNoQueuing. Conv.=C350100042lRAB.SuccEstabCSQueuing.Conv.=C350100137KPI指標是如何產生的2n這個KPI我們從網管上提取的計算公式如下：

5、l(C350131088+C350131279)/(C350100042+C350100137)n對上面的計算公式，集團的定義如下：l(RNC請求釋放的按業務速率細分的電路域RAB數目+按業務速率分RNC請求釋放電路域Iu連接對應的RAB數目) / (電路域無排隊的RAB指配建立成功的RAB 數目+電路域有排隊RAB指配建立成功的RAB數目）n可見“視頻業務無線掉話率”這個KPI是通過這四個計數器通過計算后得到，那么這些計數器的值是怎么確定的，系統是怎么統計這些值的呢？這樣的表述是不是更熟悉一些呢？計數器的值如何確定n整個系統有上千個原始計數器，就有如下問題：l計數器的值從何而來？l如何保證計

6、數器和實際的呼叫一致？l如何確定計數器的正確性？l如何區分這么多類型的計數器？n前臺根據呼叫流程中信令統計來提供計數器RRC連接請求計數RRC連接建立成功計數目 錄n什么是KPI指標nKPI指標是如何產生的nKPI指標上報流程n指標分類n重點指標解析KPI指標的上報流程1n由于計數器的種類很多，默認情況下我們?cè)谟?jì)算KPI時也不需要前臺提交所有的計數器值；n使用測量任務來控制哪些數據需要上報；n測量任務從哪一級網管下發，那么數據上報之后就要一直反饋到哪一級網管。測量任務是一種活動，這個活動可以允許用戶定義需要采集哪些性能數據，然后前臺設備系統會根據測量任務完成相應的性能數據采集，而網管則會對相應

7、的性能數據進行入庫。北向網管OMC（MINOS）OMMeNodeBKPI指標的上報流程2測量任務下發，就好比去RNC種菜返回計數器計數器上報北向計數器北向計數器計算PI、KPIKPIPIKPI指標的上報流程3北向網管需要RAB.RelReqCSperTraffic.Conv.這個計數器，需要下發RAB測量鏃。OMC網管需要C350131088這個計數器，需要下發RAB釋放請求統計數據測量類型。RAB.RelReqCSperTraffic.Conv.=C350131088測量對象及測量類型n測量任務需要明確測量什么、怎么去測量的問題，因此對計數器的管理顯得尤為重要。n測量對象包括lRncFunc

8、tion、 IubLink、 UtranCell、 Carrier、 UtranRelation、 GsmRelation、 IucsLinkRnc、 IupsLinkRncn測量類型l指一類計數器的集合，為了方便地管理計數器，系統中把一些有相關關系的計數器組成一個對象類型目 錄n什么是KPI指標nKPI指標是如何產生的nKPI指標上報流程n指標分類n重點指標解析指標的規范n衡量網絡性能的指標非常多，運營商會明確各個廠家必須提供的指標，并對算法做出統一規定。 規范中的指標可能在不斷的變化中。指標的類型n目前定義的TD-LTE指標可以分為幾個大類，每個大類當中又有很多的指標指標大類指標大類相關指

9、標相關指標覆蓋類RSRP、RS-CINR、覆蓋率呼叫建立類RRC連接建立成功率、E-RAB建立成功率、無線接通率、E-RAB建立阻塞率呼叫保持類RRC連接異常掉話率、E-RAB掉話率移動性管理類eNB內切換成功率、X2口切換成功率、S1口切換成功率、系統間切換成功率（包含與GSM/WCDMA/TD/CDMA等系統的切換）質量類上下行誤塊率、上下行MAC層重傳率等系統資源類接口流量指標、無線資源利用率指標等目 錄n什么是KPI指標nKPI指標是如何產生的nKPI指標上報流程n指標分類n重點指標解析l覆蓋類指標l呼叫建立類指標l呼叫保持類指標l移動性管理類指標l質量類指標l系統資源類指標RSRPn

10、RSRP是一個表示接收信號強度的絕對值，一定程度上可反映移動臺距離基站的遠近，因此這個KPI值可以用來度量小區覆蓋范圍大小。RSRP是承載小區參考信號RE上的線性平均功率。n設定RSRP的門限為A，則RSRP的覆蓋指標為路測過程中RSRPA的點數之和與總的路測統計點數之和的百分比。n計算之前首先排除測試中的異常點，異常點指的是RSRP的取值遠遠超出正常范圍之外。n一般要求在覆蓋區域內，TD-LTE無線網絡覆蓋率應滿足RSRP -105dBm的概率大于95；n當測試天線放在車頂時，要求RSRP95dBm的概率大于95RS-CINRn指UE在RS信道上測量的載干比，是指示信道質量的關鍵指標之一。n

11、RS-CINR在終端定義為RS有用信號與干擾(或噪聲或干擾加噪聲)相比強度，由UE測量得到，在仿真工具CNP中，RS-CINR=服務小區RSRP/(鄰接小區RSRP+N)，N為熱噪聲功率。n一般要求在覆蓋區域內，TD-LTE無線網絡覆蓋率應滿足RS-CINR 0dB的概率大于95PDCCH SINRnPDCCH SINR指示PDCCH信道質量的好壞。n一般計算公式為：PDCCH SINR =（所屬最佳服務小區的信道接收功率 / 覆蓋小區信道在該處的干擾）。n一般PDCCH SINR-1.6dB即可滿足信道質量要求覆蓋率n無線網絡的覆蓋率，反映了網絡的可用性。n要求RSRPR且RSRQS，其中：

12、lRSRP表示下行參考信號接收功率；lRSRQ表示接收參考信號的信號質量；nR和S是RSRP和RSRQ在計算中的閾值。計算之前首先排除測試中的異常點，異常點指的是RSRP或RSRQ的取值遠遠超出正常范圍之外。n在覆蓋區域內，TD-LTE無線網絡覆蓋率應滿足RSRP -105dBm，RSRQ -13.8dB的概率大于95目 錄n什么是KPI指標nKPI指標是如何產生的nKPI指標上報流程n指標分類n重點指標解析l覆蓋類指標l呼叫建立類指標l呼叫保持類指標l移動性管理類指標l質量類指標l系統資源類指標呼叫類指標n呼叫成功率反映LTE系統性能最重要的指標之一，也是運營商十分關注的指標之一。一個完整的

13、呼叫接通率有多個層次：尋呼成功率、RRC連接建立成功率和E-RAB指配建立成功率主叫過程不包主叫過程不包含尋呼含尋呼;E-RAB指派成指派成功后，功后，UE即可即可以開始進行數以開始進行數據業務，如瀏據業務，如瀏覽網頁、覽網頁、ftp下下載等載等RRC連接建立E-RAB指配建立RRC連接建立成功率n反映eNB或者小區的UE接納能力，RRC連接建立成功意味著UE與網絡建立了信令連接。 eNB收到UE RRC建立請求之后決定是否為其建立RRC連接；nRRC連接建立成功率RRC連接建立成功次數/RRC連接建立嘗試次數100%業務相關業務無關緊急呼叫、系統間小區重新、注冊等過程主叫、被叫等過程RRC連

14、接建立連接建立分兩種情況分兩種情況RRC連接建立成功RRC連接建立嘗試1、兩個信令點有對應計數器來統計發生次數；2、與業務相關的RRC連接建立成功率計算時只統計與業務相關的RRC連接建立成功次數E-RAB連接建立成功率nE-RAB 建立是eNB為UE分配用戶平面的連接，用于UE和CN之間傳送語音、數據及多媒體業務，反映eNB或小區接納業務的能力；nE-RAB建立由CN發起。當E-RAB建立成功以后，一個基本業務即建立，UE進入業務使用過程；nE-RAB建立主要在兩個過程中：l在eNB對UE進行初始上下文建立的時候l在MME發起E-RAB Setup Request的時候（承載建立）nE-RAB

15、建立成功率=（E-RAB建立成功數目(所有QCI)/E-RAB建立請求數目(所有QCI)） *100%初始上下文建立時的E-RAB建立nE-RAB建立請求次數的來源是： INITIAL CONTEXT SETUP REQUEST（初始上下文建立請求）消息nE-RAB建立成功次數的來源是： INITIAL CONTEXT SETUP RESPONSE（初始上下文建立響應）E-RAB連接建立請求E-RAB連接建立成功MME發起的E-RAB建立nE-RAB建立請求次數的來源是：E-RAB SETUP REQUEST（E-RAB建立請求）消息nE-RAB建立成功次數的來源是：E-RAB SETUP R

16、ESPONSE（E-RAB建立成功）E-RAB連接建立請求E-RAB連接建立成功無線接通率n反映小區對UE呼叫的接納能力，直接影響用戶對網絡使用的感受；n無線接通率E-RAB建立成功率RRC連接建立成功率（業務相關）100%E-RAB建立阻塞率n該指標只反映系統容量導致的E-RAB建立失?。碦adio resources not available原因的ERAB建立失敗)；nE-RAB阻塞率接納拒絕的E-RAB數 / 請求接納的E-RAB數100%，獲取統計的信令點如下：（a）初始上下文建立失?。╞）其它Radio resources not available原因的ERAB建立失敗請求接納

17、的E-RAB數請求接納的E-RAB數接納拒絕的E-RAB數接納拒絕的E-RAB數目 錄n什么是KPI指標nKPI指標是如何產生的nKPI指標上報流程n指標分類n重點指標解析l覆蓋類指標l呼叫建立類指標l呼叫保持類指標l移動性管理類指標l質量類指標l系統資源類指標RRC連接異常掉話率n對處于RRC連接狀態的用戶，存在由于eNB異常釋放UE RRC連接的情況，這種概率表示基站RRC連接保持性能，一定程度上反映用戶對網絡的感受；nRRC連接異常掉話率= 異常原因?qū)е碌腞RC連接釋放次數 / （RRC連接建立成功次數+RRC連接重建立成功次數） 100%n異常原因?qū)е碌腞RC連接釋放次數，指除所有正常

18、釋放原因以外的RRC連接釋放次數；RRC連接正常釋放的原因包括：核心網正常釋放、因負載均衡原因核心網主動發起LOADBALANCE釋放、核心網發起的Reset。RRC Connection Release消息中攜帶有cause值，36.331協議，定義cause為“負載均衡”或“其他”無線口承載釋放 正常流程1nE-RAB Release(by MME)with UecontextRelease Command ：nSampling Point 1: The eNB receives the UE CONTEXT RELEASE COMMAND message from the MME. nS

19、ampling Point 2: The eNB sends the RRC CONNECTION RELEASE message to the UE. nSampling Point 3: The eNB sends the UE CONTEXT RELEASE COMPLETE message to the MME.無線口承載釋放 正常流程2正常過程：網管信令圖示無線口承載釋放 正常流程3nE-RAB Release(by MME)with S1 reset ：nSampling Point 1: The eNB receives the RESET message from the MM

20、E. nSampling Point 2: The eNB sends the RESET ACKNOWLEDGE message to the MME. nSampling Point 3: The eNB sends the RRC CONNECTION RELEASE message to the UE.無線口承載釋放 正常流程4正常過程：網管信令圖示E-RAB掉話率n一般情況下，eNB由于某些異常原因會向MME發起E-RAB釋放請求，請求釋放一個或多個無線接入承載（E-RAB）；n當UE丟失、不激活、或者eNB異常原因，eNB會向MME發起UE上下文釋放請求，這也會導致釋放UE已建立的

21、所有E-RAB。這里的E-RAB異常掉話，指的主要是eNB發起的、非用戶未激活原因的E-RAB釋放請求次數，同時也包括因異常eNB發起UE上下文釋放中E-RAB釋放數目。nE-RAB掉話率=（eNB請求釋放的按業務分類的E-RAB(所有QCI)數目- eNB請求釋放的User inactive原因分類(所有QCI)的E-RAB數目）/（E-RAB按業務分類的(所有QCI)建立成功數目+小區切換入E-RAB(所有QCI)數目-小區切換出E-RAB(所有QCI)數目）100% 目 錄n什么是KPI指標nKPI指標是如何產生的nKPI指標上報流程n指標分類n重點指標解析l覆蓋類指標l呼叫建立類指標l

22、呼叫保持類指標l移動性管理類指標l質量類指標l系統資源類指標TD-LTE系統的切換nLTE系統包括系統內切換和系統間切換，系統內切換又可根據載頻配置情況分為同頻和異頻，系統間切換包括與所有系統，如2G、3G（CDMA、WCDMA、TD-SCDMA）的切換；nLTE切換只有硬切換沒有軟切換，UE都是斷開服務小區的通信鏈路后再接入到目標小區；網絡覆蓋觸發網絡覆蓋觸發網絡負荷觸發網絡負荷觸發速度觸發速度觸發業務觸發業務觸發切換觸發原因切換觸發原因鄰小區信號質量?jī)?yōu)于服務小區信號質量，且服務小區信號質量低于某一門限服務小區過載，鄰小區負荷較小，且UE檢測鄰區信號質量滿足一定門限服務小區不支持UE發起的某

23、種業務，而鄰接小區支持這項業務，且UE檢測鄰區信號質量滿足一定門限eNB判斷UE移動速度超過或低于某個速度，同時UE所在網絡部署了高速、低速小區， eNB將UE切換到對應小區eNodeB內切換成功率neNB內切換包含同頻和異頻兩種情況，每種情況中包含 切換入和切換出兩個方向，都需要分別統計leNB內同頻切換出（入）成功率eNB內同頻切換出（入）成功次數 / eNB內同頻切換出（入）請求次數100%leNB內異頻切換出（入）成功率eNB內異頻切換出（入）成功次數 / eNB內異頻切換出（入）請求次數100%統計次數時需要將基于測量和基于非測量的部分都統計上；(1)基于非測量的切換是指通過負荷均衡

24、等判斷來觸發切換。(2)基于測量的切換是指通過上報測量報告來觸發切換。X2口切換成功率1n反映了與其他eNB存在X2連接的情況下，UE在基站間的切換成功情況，與系統切換處理能力和網絡優化有關，是用戶直接感受較為重要的指標之一；nX2口切換包含同頻切換和異頻切換兩種情況，對于每種情況，需要統計切換出和切換入兩個指標：lX2口同頻切換出（入）成功率（X2接口同頻切換出（入）執行成功次數 /X2接口同頻切換出（入）請求次數）100%lX2口異頻切換出（入）成功率（X2接口異頻切換出（入）執行成功次數 /X2接口異頻切換出（入）請求次數）100%X2口切換流程及信令點統計切換出請求切換出執行成功切換入

25、請求切換入執行成功S1口切換成功率n當eNB根據UE測量上報決定UE要切換，且目標小區與eNB無X2連接，就進行通過核心網的S1切換。該指標與系統切換處理能力和網絡規劃有關，是用戶直接感受較為重要的指標之一；nS1接口切換包含同頻切換和異頻切換兩種情況，對于每種情況，需要統計切換出和切換入兩個指標：lS1接口同頻切換出（入）成功率（S1接口同頻切換出（入）執行成功次數 /S1接口同頻切換出（入）請求次數）100%lS1接口異頻切換出（入）成功率（S1接口異頻切換出（入）執行成功次數 /S1接口異頻切換出（入）請求次數）100%S1口切換流程及信令點統計系統間切換成功率n由于網絡建設的關系，TD

26、-LTE系統與GSM系統、WCDMA系統、CDMA系統、TD-SCDMA系統可能共存，之間需要進行切換。這些都稱為系統間切換；n需要統計切換出、切換入兩個指標。系統間的切換成功率計算公式類似，以TD-LTE與CDMA系統間小區切換為例：l系統間小區切換出成功率LTE- CDMA =系統間分組域切換出成功率（EPS - CDMA）=（1-系統間分組域切換出失敗次數（EPS- CDMA）/系統間分組域切換出請求次數（EPS- CDMA）100；l系統間小區切換入成功率CDMA -LTE =系統間分組域切換入成功率（CDMA -EPS）=（系統間分組域切換入成功次數（CDMA -EPS）/系統間分組

27、域切換入請求次數（CDMA -EPS）100；從LTE網絡切換到其他無線網絡流程n系統間分組域切換出請求從其他無線網絡切換到LTE網絡流程n系統間分組域切換入請求n系統間分組域切換入成功目 錄n什么是KPI指標nKPI指標是如何產生的nKPI指標上報流程n指標分類n重點指標解析l覆蓋類指標l呼叫建立類指標l呼叫保持類指標l移動性管理類指標l質量類指標l系統資源類指標上行（下行）誤塊率nPUSCH（PDSCH）信道誤塊率是反映無線接口信號傳輸質量的重要指標，是進行很多無線資源管理控制的依據，影響著系統的切換、功控、接納等方面的性能。該指標體現了網絡覆蓋情況，還體現了組網干擾狀況，是網絡規劃質量和

28、相關算法質量的一個間接反映指標；n上行誤塊率（收到的上行傳輸塊CRC錯誤個數 / 收到的上行傳輸塊總數）100%n下行誤塊率（收到的下行傳輸塊CRC錯誤個數 / 收到的下行傳輸塊總數）100%上行（下行）MAC層重傳率n表征了上（下）行MAC層重傳率。重傳率是分組業務的重要質量指標，也是分組業務網絡優化的重要工作，表征HARQ性能；n通過eNodeB接收到經過確認的MAC PDU數和接收到的MAC PDU總數計算上行MAC層重傳率；n上行MAC層重傳率 1-上行MAC層接收到經過確認的PDU個數/上行MAC層接收到的PDU個數；n下行MAC層重傳率 1-下行MAC層接收到經過確認的PDU個數/

29、下行MAC層接收到的PDU個數目 錄n什么是KPI指標nKPI指標是如何產生的nKPI指標上報流程n指標分類n重點指標解析l覆蓋類指標l呼叫建立類指標l呼叫保持類指標l移動性管理類指標l質量類指標l系統資源類指標流量指標S1接口流量n反映了S1接口的系統負荷情況，也有利于總體上把握用戶使用業務的情況。統計的是S1接口傳輸層IP層流量。由于上下行的數據流量可能不對稱，因此S1接口流量分為兩個指標：S1接口上行流量和S1接口下行流量。此處上下行是針對eNB而言。nS1接口上行流量所有S1接口IP地址對傳輸IP層發送的數據速率之和nS1接口下行流量所有S1接口IP地址對傳輸IP層接收的數據速率之和n

30、單位為bps流量指標X2接口流量（暫不支持）n反映X2接口的系統負荷情況。統計的是X2接口傳輸層IP層流量。由于上下行的數據流量可能不對稱，因此S1接口流量分為兩個指標：X2接口上行流量和X2接口下行流量。此處上下行是針對eNB而言。nX2接口上行流量所有X2接口IP地址對傳輸IP層發送的數據速率之和nX2接口下行流量所有X2接口IP地址對傳輸IP層接收的數據速率之和n單位為bps流量指標MAC層流量n反映系統MAC層負荷情況，一定程度表示網絡負荷情況以及系統處理能力。分為上行和下行分別進行統計，下行為eNB-UE，上行為UE-eNB。n小區MAC層上行流量MAC層接收的數據速率n小區MAC層

31、下行流量MAC層發送的數據速率nMAC層接收的數據速率: 即eNodeB確認收到UE發送的所有上行MAC PDU的個數；nMAC層發送的數據速率：即eNodeB發送所有下行MAC PDU的個數neNB MAC層上行流量eNB所有小區MAC層接收的數據速率之和（暫不支持）neNB MAC層下行流量eNB所有小區MAC層發送的數據速率之和（暫不支持）n單位為Mbps流量指標PDCP層流量n反映系統PDCP層負荷情況，一定程度表示網絡負荷情況以及系統處理能力。分為上行和下行分別進行統計，下行為eNB-UE，上行為UE-eNB。n小區PDCP層上行流量（所有QCI）小區PDCP層接收的數據速率n小區PDCP層下行流量（所有QCI）小區PDCP層發送的數據速率 neNB PDCP層上行流量eNB所有小區PDCP層接收的數據速率之和（暫不支持）neNB PDCP層下行流量eNB所有小區PDCP層發送的數據速率之和（暫不支持）n單位為Kbit/sPUSCH PRB平均利
