卡萊特5A接收卡調屏步驟

1、卡萊特5A接收卡調屏步驟卡萊特5A接收卡支持千兆網卡和發送卡兩種發送方式，兩種方式在5A接收卡的設置方面步驟相似，本文將講述在千兆網卡發送條件下，5A接收卡的參數設置步驟。一、 硬件連接1、 發送卡連接圖詳見卡萊特發送卡設備連接操作2、 千兆網卡連接圖千兆網卡連接拓?fù)鋱D千兆網卡硬件連接注意事項：a) 電腦網卡必須是千兆網卡；b) 電腦千兆網卡驅動必須安裝正確；c) 千兆網卡與5A接收卡、5A接收卡之間的網線要是超五類或六類網線。二、 檢查本地連接看屏幕右下角，本地連接是什么狀態A、代表硬件連接沒有通，請檢查： i. 接收卡端供電是否正常，控制卡上紅燈狀態；ii. 網線是否連通，線序是不是568

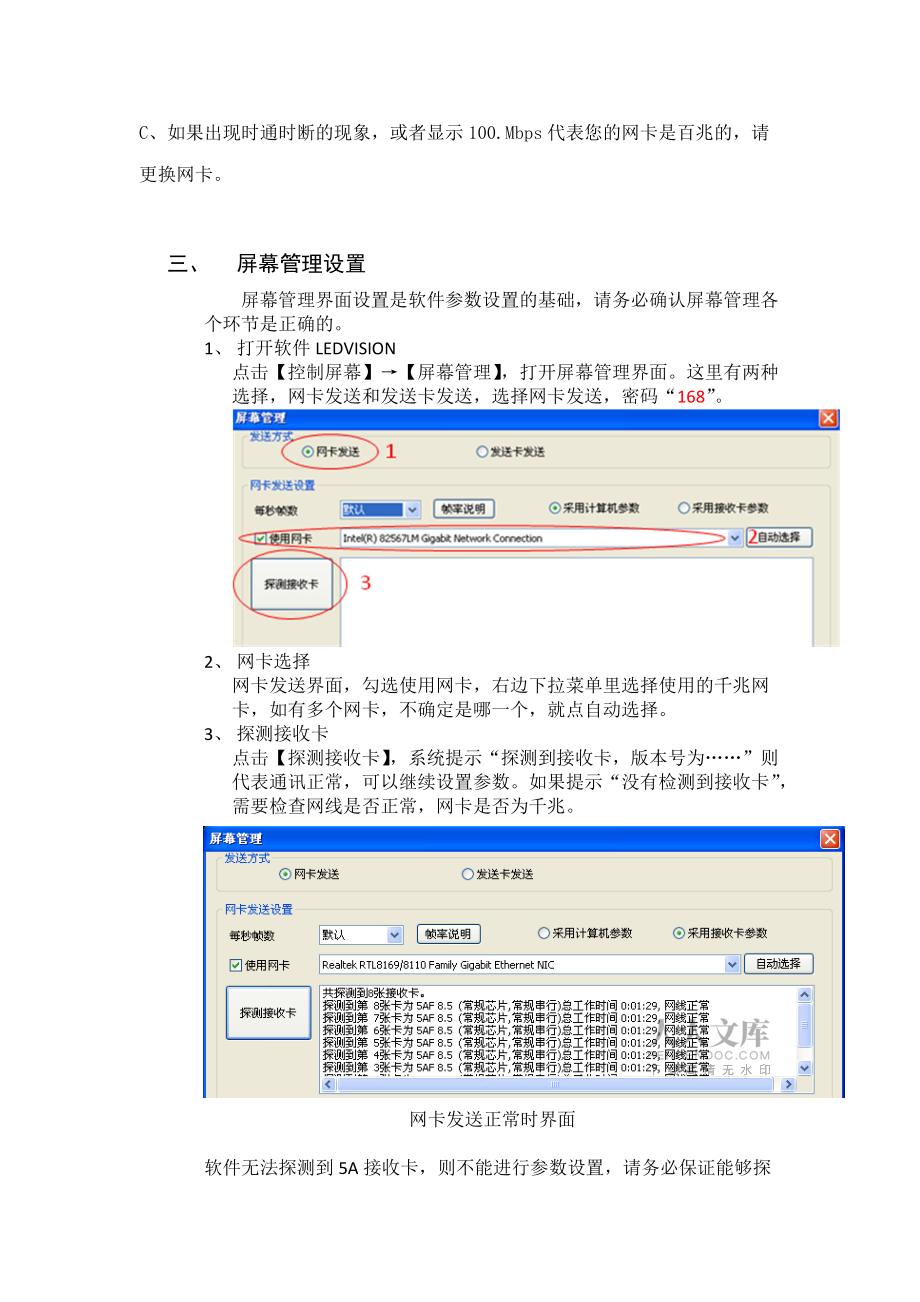

2、B直通線；iii. 千兆網卡是否已壞掉。B、或者代表已經連接，可以使用，雙擊可查看速度，速度顯示1.0Gbps則可以正常使用。C、如果出現時通時斷的現象，或者顯示100.Mbps代表您的網卡是百兆的，請更換網卡。三、 屏幕管理設置屏幕管理界面設置是軟件參數設置的基礎，請務必確認屏幕管理各個環節是正確的。1、 打開軟件LEDVISION點擊【控制屏幕】【屏幕管理】，打開屏幕管理界面。這里有兩種選擇，網卡發送和發送卡發送，選擇網卡發送，密碼“168”。2、 網卡選擇網卡發送界面，勾選使用網卡，右邊下拉菜單里選擇使用的千兆網卡，如有多個網卡，不確定是哪一個，就點自動選擇。3、 探測接收卡點擊【探測接

3、收卡】，系統提示“探測到接收卡，版本號為”則代表通訊正常，可以繼續設置參數。如果提示“沒有檢測到接收卡”，需要檢查網線是否正常，網卡是否為千兆。網卡發送正常時界面軟件無法探測到5A接收卡，則不能進行參數設置，請務必保證能夠探測到5A接收卡。在探測接收卡時，提示缺少wpcap.dll文件，請安裝winpcap_4_1_2.exe到系統。在LEDVISION安裝目錄下有該文件。四、 配置選中屏參數點擊【配置選中屏參數】，在密碼框中輸入密碼“168”，進入到接收卡參數設置界面接收卡參數設置界面1、 智能設置可以識別所有模塊的掃描和走線模式，輕松搞定所有單元板的設置問題。向?qū)?：選擇正確顯示屏類型，包

4、括全彩實像素，全彩虛擬（虛擬屏要選擇虛擬像素排列方式），輸入單模塊的列數，如圖3-4所示。驅動芯片類型：常規芯片或是特殊芯片（MBI5042、MBI5050，還有各種燈飾芯片）。排序順序：選模塊級聯方向，從顯示屏正面看數據從右到左、從左到右、從上到下、從下到上。顯示板無138：用于驅動板沒有138譯碼芯片的情況。該選項支持1/2和1/4掃描的情況。（注意靜態模塊不要選此項）向?qū)?：觀察顯示屏，選擇正確的顯示狀態。向?qū)?：觀察顯示屏，選擇正確OE信號。向?qū)?：觀察顯示屏，識別正確的顏色。向?qū)?：觀察顯示屏上面亮多少行（判斷一組數據帶多少行）。向?qū)?：觀察顯示屏上面亮多少行（用來判斷掃描方式）。向

5、導7：描點（若是整個顯示屏接在一起智能設置，描點僅看接收卡第一根排線接的那塊模組）。2、 連接設置接收卡連接部分設定每張接收卡控制的區域。對于標準顯示屏，連接設置可按下面幾步設置。3、顯示屏的網線連接順序一致（從前面看）2、單張接收卡控制寬度和高度1、接收卡數量虛擬顯示窗設置步驟：（1）設置接收卡行數、列數：即顯示屏上的接收卡排布的行數和列數。例如：行數為2，列數為4。（2）在【虛擬顯示窗】的接收卡行列中，選擇第一張卡（和發送卡直接相連接的卡）的位置，在【選中卡信息】區域設置其寬度和高度，如寬度：96，高度96。按照接收卡實際連線順序（如圖中白色箭頭所示）依次點擊每張卡的位置，軟件會自動默認按

6、照前面一張卡的設置自動配置。（3）如果所有接收卡的面積并不相同，選中需要修改的接收卡后手動修改接收卡單卡參數即可。3、 參數設置可調參數，設置顯示效果當前配置文件信息提示串行頻率：控制顯示板上的驅動芯片的串行時鐘的頻率。最大41.7MHz。（串行頻率升高，灰度等級、亮度等級、刷新率等參數都可相應達到更高的值，串行頻率最大值受顯示板布線和驅動芯片限制，全彩屏一般使用17.9MHz）?；叶鹊燃?jí)：支持從無灰度到65536級灰度任意調整。一般來說，室內全彩采用2048或者4096級灰度。室外靜態全彩采用4096或者8192的灰度等級即可。掃描方法：掃描方式一即先掃描灰度后掃描行，為顯示屏常規掃描形式，

7、比較推薦客戶使用；描灰度先掃描行，是常規的8倍刷新，能夠滿足客戶追求高刷新的要求，有些顯示屏?xí)霈F(xiàn)暗亮現象。對折方式：一般顯示屏選用不對折方式即可。關于同向?qū)φ酆头较驅φ郏浖J(rèn)形式是1-8組數據為常規輸出，9-16組數據是同向或者反向?qū)φ圯敵?。同向四折，軟件默認形式是1-4組數據為常規輸出，6-16組數據是同向四折輸出。（使用對折方式，一般都是配合數據交換一起使用）紅色校正，綠色校正和藍色校正：對每種顏色單獨進行顏色調整。用來微調單通道的顏色偏移。當調整幅度較小的時候，不會損失顯示的灰度效果。Gamma值：gamma值會影響到顯示的效果，是LED顯示里面的關鍵參數。一般設定gamma為2.22.8之間。較低的gamma值能確保較低灰度可以表現出來。而較高的gamma值能確保灰度等級之間拉開層次。軟件還支持非手動的gamma調整形式。Gamma值還會影響起輝值，Gamma越小，起輝值越低。Gamma為2.2時，起輝值為6；Gamma為2.8時，起輝值為14。消隱值：當屏幕出現暗亮、拖尾等現象，可適當增加消隱值。亮度等級：有兩種設置形式：不啟用8ns OE：亮度等級調整將保持灰度不變。也就是不損失任何的灰度。但是這里的亮度調整會影響刷新率?；鶞?zhǔn)亮度的時候，刷新率最高。如果客戶發現亮度不夠，請調整亮度等級。啟用8ns OE：以犧牲一定
