華為E5776S終端異頻測量案例

1、華為E5776S終端異頻測量一、問題描述近期，在日常網格測試優化中，測試車輛在由湖心街往坪山路行駛，終端占用泉州豐澤-泉州無委MSD-ZLH_2(頻點:38100 PCI:222)無法正常切換至泉州豐澤坪山湖心街口SSD-ZLH_1(頻點:37900 PCI:99)及泉州豐澤坪山湖心街口SSD-ZLH_3(頻點:37900 PCI:98)小區，如下圖所示：（測試截圖）（MR截圖）UE占用泉州豐澤-泉州無委MSD-ZLH_2(頻點:38100 PCI:222)信號已經達到A2門限，滿足異頻切換條件，但UE始終不對37900的頻點小區進行測量（鄰區未看到），而是針對頻點38100且PCI為223該

2、小區進行測量；從信令分析該UE達到最低接入門限，被基站側直接釋放。二、問題分析1、TD-LTE切換流程（切換信令流程圖）Measurement Control：測量控制，一般在初始接入或上一次切換命令中的重配消息里攜帶Measurement Report：測量報告，終端根據當前小區的測量控制信息，將符合切換門限的小區進行上報HO Request：源小區在收到測量報告后向目標小區申請資源及配置信息（站內切換的話為站內交互，站間切換會使用X2口或者S1口，優先使用X2口）HO Request Ack：目標小區將終端的接納信息以及其它配置信息反饋給源小區RRC Connection Reconfig

3、uration：將目標小區的接納信息及配置信息發給終端，告知終端目標小區已準備好終端接入，重配消息里包含目標小區的測量控制SN Status Transfer：源小區將終端業務的緩存數據移至目標小區Random Access Preamble：終端收到第5步重配消息（切換命令）后使用重配消息里的接入信息進行接入Random Access Response：目標小區接入響應，收到此命令后可認為接入完成了，然后終端在RRC層上發重配完成消息（第9步）RRC Connect Reconfiguration complete（HO Confirm）：上報重配完成消息，切換完成Release Resou

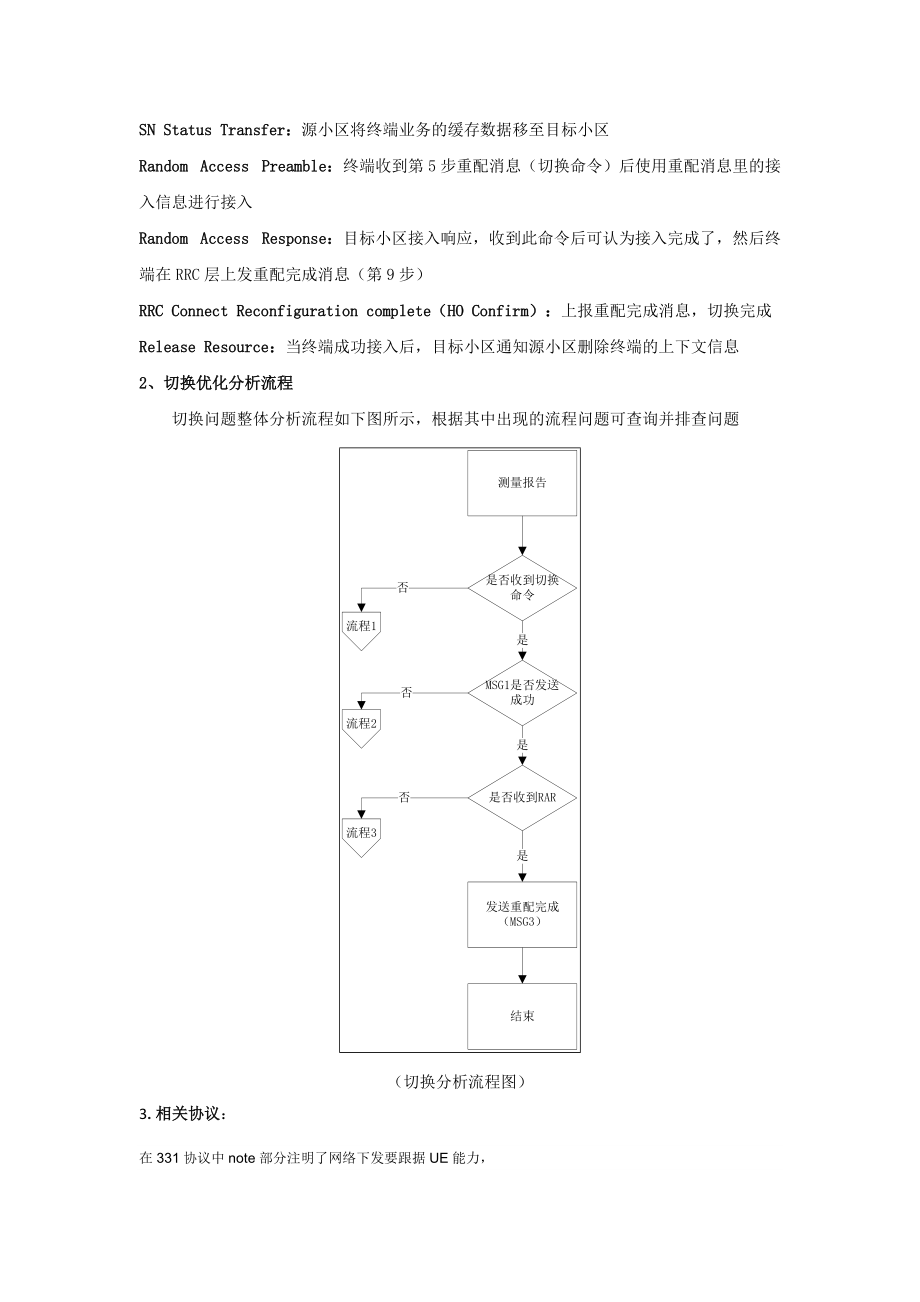

4、rce：當終端成功接入后，目標小區通知源小區刪除終端的上下文信息2、切換優化分析流程切換問題整體分析流程如下圖所示，根據其中出現的流程問題可查詢并排查問題（切換分析流程圖）3.相關協議：在331協議中note部分注明了網絡下發要跟據UE能力，7.1 UE variablesNOTE:  To facilitate the specification of the UE behavioural requirements, UE variables are represented using ASN.1. Unless explicitly specified otherwis

5、e, it is however up to UE implementation how to store the variables. The optionality of the IEs in ASN.1 is used only to indicate that the values may not always be available.>>>>>>>CUT>>>>>>>> VarMeasConfigThe UE variable VarMeasConfig includes the a

6、ccumulated configuration of the measurements to be performed by the UE, covering intra-frequency, inter-frequency and inter-RAT mobility related measurements.NOTE:      Requirements affecting the amount of measurement configuration information, which a UE is required to stor

7、e, are specified in subclause 11.1 as well as in 16.而在36.133協議中關于UE測量異頻的能力The UE shall be capable of monitoring using gaps at least per RAT group:- Depending on UE capability, 3 FDD E-UTRA inter-frequency carriers, and- Depending on UE capability, 1 FDD E-UTRA inter-frequency carrier for R

8、STD measurements, and- Depending on UE capability, 3 TDD E-UTRA inter-frequency carriers, and- Depending on UE capability, 1 TDD E-UTRA inter-frequency carrier for RSTD measurements, and- Depending on UE capability, 3 FDD UTRA carriers, and- Depending on UE capability, 3 TDD UTRA

9、 carriers, and- Depending on UE capability, 32 GSM carriers (one GSM layer corresponds to 32 cells), and- Depending on UE capability, 5 cdma2000 1x carriers, and- Depending on UE capability, 5 HRPD carriersIn addition to the requirements defined above, the UE shall be capable of monit

10、oring using gaps a total of at least 7 carrier frequency layers comprising of any above defined combination of E-UTRA FDD, E-UTRA TDD, UTRA FDD, UTRA TDD, GSM (one GSM layer corresponds to 32 carriers), cdma2000 1x and HRPD layers.3、問題排查1）核查泉州豐澤坪山湖心街口SSD-ZLH_1(頻點:37900 PCI:99)及泉州豐澤坪山湖心街口SSD-ZLH_3(頻點

11、:37900 PCI:98)基站告警，結果并無告警，小區運行狀態也正常。2）核查泉州豐澤坪山湖心街口SSD-ZLH_1(頻點:37900 PCI:99)、泉州豐澤坪山湖心街口SSD-ZLH_3(頻點:37900 PCI:98)小區與泉州豐澤-泉州無委MSD-ZLH_2的鄰區關系，核查結果鄰區關系正常。3）核查GPS同步正常。4）核查硬件設備，現場占用的小區，各項業務均正常，排除硬件與天饋原因。5）設備重啟、鄰區重新添加，問題依舊存在。6）查詢后臺異頻測量參數發現2585 37900的后臺異頻載頻測量配置為第五位。分析早期LOG泉州豐澤-泉州無委MSD-ZLH_2小區與周邊37900的異頻小區均

12、可以正常切換，解析重配置消息：后臺異頻載頻測量配置37900的位置為第四位。懷疑與該位置配置變動有存在相關性，而引起泉州豐澤-泉州無委MSD-ZLH_2往頻點37900的小區切換異常。7）進一步針對37900頻點在異頻載頻測量配置的位置進行測試驗證。A、首先使用華為E5776S終端對37900頻點配置為第五位進行復測，問題依舊。后臺將37900頻點位置調換為第三位及第四位均切換正常。具體驗證如下：網管配置第五位：（切換失?。┲嘏渲孟y(cè)量控制信令解析圖:分析上圖測量控制列表,后臺所配置的1890頻點并未下發至終端,查詢主小區鄰區列表,網管配置鄰區列表中未存在1890頻點的相關鄰區信息，故在測量

13、控制消息中1890頻點不會下發給UE。實際終端測量的異頻頻點順序?yàn)?895.4/2330/2350/2585；2585在第四位，不可以切換。終端測量報告信令解析圖:第一條測量報告第二條測量報告測量報告解析，UE共上報兩條MR測量報告，首先達到A2門限，打開異頻測量；緊接著上報A3事件（頻點：38950 PCI:68），最后由于終端場強較弱，基站側直接下發RRCConnectionRelease，將UE進行釋放。38950頻點在網管配置為第三位：1890/1895.4/2330/2350/2585，排除1890（主小區鄰區列表未配置該頻點），故UE對2330頻點進行測量。網管配置第三位：（切換正
