施工方案(外保溫LW通用)

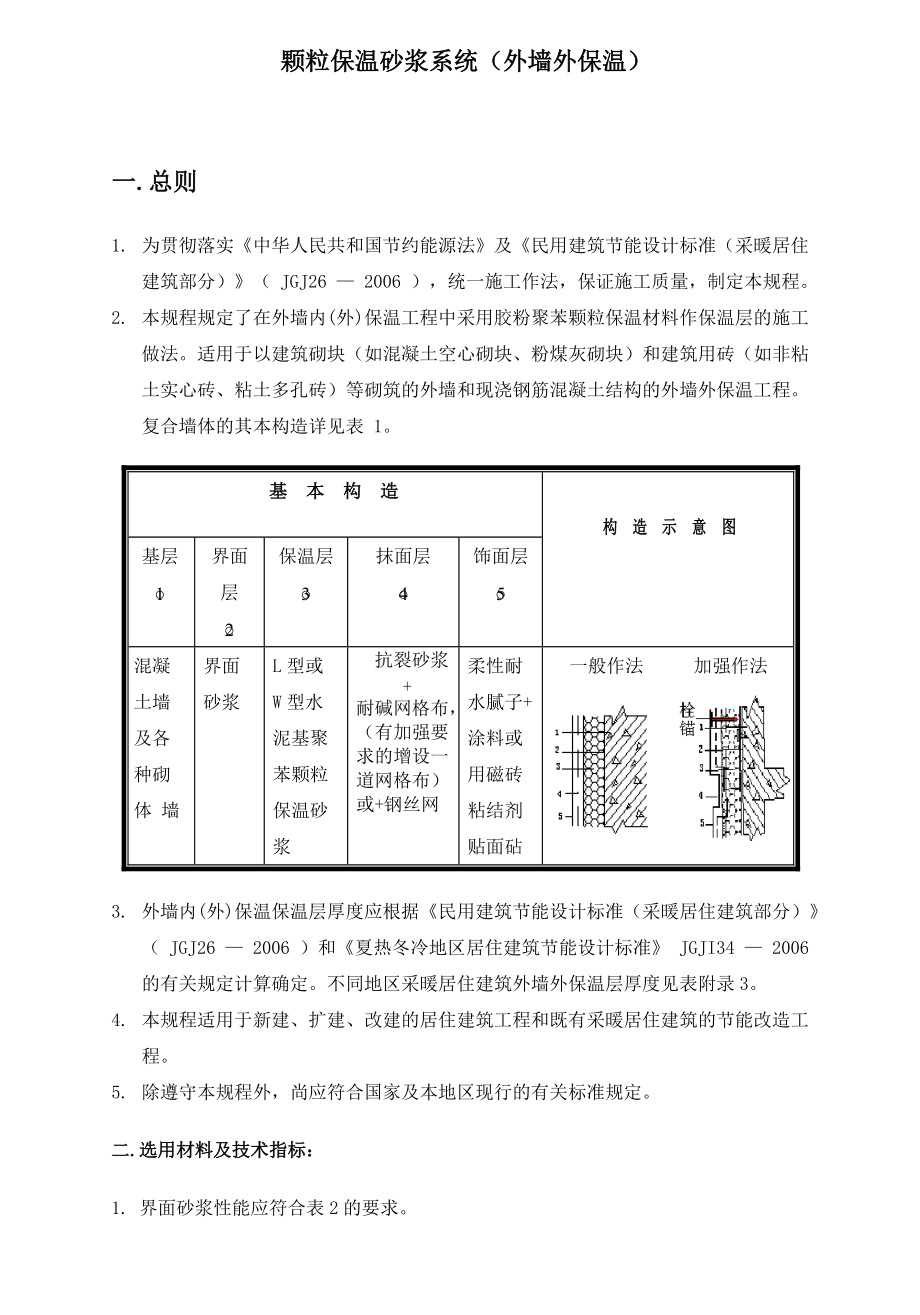

1、顆粒保溫砂漿系統（外墻外保溫）一.總則1. 為貫徹落實中華人民共和國節約能源法及民用建筑節能設計標準（采暖居住建筑部分）（ JGJ26 2006 ），統一施工作法，保證施工質量，制定本規程。2. 本規程規定了在外墻內(外)保溫工程中采用膠粉聚苯顆粒保溫材料作保溫層的施工做法。適用于以建筑砌塊（如混凝土空心砌塊、粉煤灰砌塊）和建筑用磚（如非粘土實心磚、粘土多孔磚）等砌筑的外墻和現澆鋼筋混凝土結構的外墻外保溫工程。復合墻體的其本構造詳見表 1。 基 本 構 造構 造 示 意 圖基層界面層保溫層抹面層飾面層混凝土墻及各種砌體 墻界面砂漿L型或W型水泥基聚苯顆粒保溫砂漿抗裂砂漿 +耐堿網格布，（有加強

2、要求的增設一道網格布）或+鋼絲網柔性耐水膩子+涂料或用磁磚粘結劑貼面砧一般作法加強作法3. 外墻內(外)保溫保溫層厚度應根據民用建筑節能設計標準（采暖居住建筑部分）（ JGJ26 2006 ）和夏熱冬冷地區居住建筑節能設計標準 JGJI34 2006 的有關規定計算確定。不同地區采暖居住建筑外墻外保溫層厚度見表附錄3。4. 本規程適用于新建、擴建、改建的居住建筑工程和既有采暖居住建筑的節能改造工程。5. 除遵守本規程外，尚應符合國家及本地區現行的有關標準規定。二.選用材料及技術指標：1. 界面砂漿性能應符合表2的要求。界面砂漿性能指標 表2項 目單 位指 標界面砂漿拉伸粘結強度原強度Mpa0.

3、5浸水后Mpa凍融循環后Mpa2. 聚苯顆粒應滿足表3性能指標。聚苯顆粒技術性能 表3項 目單 位指 標堆積密度kg/m312.021.0粒度（5mm篩孔篩余）%53. 聚苯顆粒保溫漿料應滿足表4性能指標。 聚苯顆粒保溫砂漿(技術性能 表4項 目單 位無機礦物輕集料保溫砂漿W型水泥基聚苯顆粒保溫砂漿L型水泥基聚苯顆粒保溫砂漿干表觀密度kg/m3450400250導熱系數W/mk0.0850.080.06吸水率(v/v,1h)%/810壓縮強度(形變10%)MPa0.800.600.25燃燒性能級別A級B1級B1級抗拉強度MPa0.100.200.10線性收縮率%0.200.200.20軟化系數

4、0.700.70 0.70水蒸氣滲透系數ng/(Pa·m·s)0.804. 抗裂砂漿應滿足表5性能指標.抗裂砂漿技術性能 表5項 目單 位用于T型保溫系統用于C型保溫系統可操作時間h1.51.5浸水拉伸粘結強度 MPa0.50(與水泥砂漿粘結)0.1(與保溫砂漿粘結)抗壓強度 Mpa2.5壓折比 3.03.0重量吸水率（1h） %88線性收縮率 %0.200.205. 玻纖網格布應滿足表6性能指標。玻纖網格布技術性能 表6項 目單 位指 標網孔中心距mm4-6單位面積重量g/m2160斷裂強力N/50mm1500耐堿強力保留率（經向、緯向）%50涂塑量g/m220斷裂伸長率

5、（經向、緯向）%56鋼絲網應滿足表7性能指標鋼絲網技術性能指標 表7項 目單 位指 標絲徑MM0.90±0.04網孔大小MM12.7*12.7焊點抗拉力N>65鍍鋅層質量G/M2122三.工具與機具1. 施工基本要求A. 施工前應進行技術交底，熟悉總包方提供的有關圖紙資料，對細部節點做法要領應掌握。并對施工現場進行核查，了解現場管理的有關規定。B. 施工人員首先進行進場教育，遵守有關施工安全、勞動保護、消防、環保方面的法律、法規。C. 施工過程中嚴禁損壞、拆卸建筑物原有的設施和結構。2. 施工條件A. 施工現場應通電、通水，并保持工作環境的清潔。B. 外墻和外門窗口施工及驗收完

6、畢，外墻預埋件、門窗框或輔框也已安裝并驗收，洞口尺寸、位置達到設計和質量要求。C. 施工現場環境溫度和基層墻體表面溫度連續24小時中的最低溫度均不得低于4攝氏度。3. 施工材料注意事項與配制A. 對進場材料的品種、規格、性能進行驗收。B. 現場配制的材料應嚴格按照說明書或設計要求制作。C. 材料應分類存放，存放應注意防雨防潮。D. 水泥基復合保溫砂漿:按攪拌機容積,預先計算好一次可投入的數量,先將水倒入攪拌機內,再將保溫材料倒入攪拌機中.攪拌時間自投料完畢算起不小于6分鐘,稠度應控制在79cm范圍內,隨拌隨用,一般在4h內用完.4. 主要施工工具A. 強制式砂漿攪拌機、垂直運輸機械、水平運輸車

7、、手提攪拌器、射釘槍等。B. 常用抹灰工具及抹灰的專用檢測工具、經緯儀及放線工具、水桶、剪子、滾刷、鐵锨、掃帚、手錘、鏨子、壁紙刀、托線板、方尺、靠尺、塞尺、探針、鋼尺等。C. 吊籃或?qū)Ｓ帽厥┕つ_手架。四、施工程序1、涂料飾面外墻外保溫施工一般按下列程序進行：門窗框四周堵縫墻面清理吊垂直、套方、抹灰餅、充筋彈灰層控制線澆水預濕涂界面處理劑抹第一遍保溫砂漿抹第二遍保溫砂漿澆水保養檢驗平整度、垂直度、厚度澆水預濕安裝分格條抹防裂砂漿鋪壓網格布驗收涂料飾面層施工2面磚飾面外墻外保溫施工一般按下列程序進行：門窗框四周堵縫墻面清理吊垂直、套方、抹灰餅、充筋彈灰層控制線涂界面處理劑抹第一遍保溫砂漿抹第二

8、遍保溫砂漿檢驗平整度、垂直度、厚度鋪設鋼絲網鉆孔并安裝錨固件抹防裂砂漿抹第二遍防裂砂漿驗收粘貼飾面磚3、涂料飾面外墻內保溫層采用水泥基無機礦物輕集保溫砂漿時一般按下列程序進行：門窗框四周堵縫墻面清理吊垂直、套方、抹灰餅、充筋彈灰層控制線涂界面處理劑抹第一遍保溫砂漿抹第二遍保溫砂漿驗收抹防裂砂漿驗收涂料飾面層施工五.施工要點1. 基層墻面處理1）墻面應清理干凈無油漬、浮塵等，舊墻面松動，風化部分應剔鑿清除干凈。墻表面凸起物10mm應鏟平。2）對要求作界面處理的基層應涂滿界面砂漿，用滾刷掃帚將界面砂漿均勻涂刷。3）吊垂直、套方作口，按厚度控制線，拉垂直、水平通線，套方作口，按厚度線用膠粉聚苯顆粒保

9、溫漿料作標準厚度灰餅沖筋。2. 保溫層做法1）抹灰粉聚苯顆粒保溫漿料應至少分兩遍施工，每兩遍間隔應在于24h以上。2）后一遍施工厚度要比前一遍施工厚度小。最后一遍厚度留10mm左右為宜。 3) 最后一遍操作時應達到?jīng)_筋度并用大杠搓平，墻面門窗口平整度應達到相應的要求。4）保溫層固化干燥（用手掌按不動表面，一般約5d）后方可進行抗裂保護層施工。3. 抹抗裂砂漿，鋪貼玻纖網格布。玻纖網格布按樓層間尺寸事先裁好，抹抗裂砂漿一般分兩遍完成，第一遍厚度約2-4mm，隨即豎向鋪貼玻纖網格布，用抹子將玻纖網格布壓入砂漿，搭接寬度不應小于50mm，先壓入一側，抹抗裂砂漿，再壓入另一側，嚴禁干搭。玻纖網格布鋪貼

10、要平整無褶皺，飽滿度應達到100%，隨即抹第二遍找平抗裂砂漿，抹平壓實，嚴禁干貼。4. 刮耐水膩子應在抗裂保護層干燥后施工，應做到平整光潔。六.質量檢驗1. 保證項目1) 所用材料品種、質量、性能符合設計和本規程規定要求。2) 保溫層厚度及構造做法應符合建筑節能設計要求。3) 保溫層與墻體以及各構造層之間必須粘接牢固，無脫層、空鼓、裂縫，面層無粉化、起皮、爆灰等現象。2. 基本項目1) 表面平整、潔凈，接茬平整、無明顯抹紋，線角、分格條順直、清晰。2) 墻面所有門窗口、孔洞、槽、盒位置和尺寸正確，表面整齊，橫平豎直，通順。3. 允許偏差允許偏差及檢驗方法見表7。允許偏差及檢驗方法 表7項 次項

11、 目允 許 偏 差檢查方法1立面垂直保溫層抗裂層用2m托線板檢查2表面平整44用2m靠尺楔形塞尺檢查3陰陽角垂直44用2m托線板檢查4陰陽角方正44用20cm方尺和塞尺檢查5分格條（縫）平直3拉5 m小線和尺量檢查七、施工進度保證措施1、建立每日、每周生產例會制度，及時解決存在的問題，使施工順利進行。2、針對外墻保溫施工工期短的特點，對外墻外保溫的總工期進行分解，制定階段目標，制定月、周、日工作計劃，及時排除延誤工期的各種因素。保證按合同工期完成保溫施工。3、對各班組編制日進度，每天都把工作量控制在進度計劃之內。八、施工安全措施1、 認真執行“安全第一、預防為主”的方針，制止違章作業，充分發揮

12、專職和兼職安全員的監督作用，加強施工全過程的監督檢查，重點部位及危險場地，要重點監督，將事故隱患消除在萌芽狀態中，保證職工人身安全和生產的正常進行。2、 施工人員應遵守安全生產制度，安全操作規程和各項安全措施，做好安全交底，加強安全檢查工作。3、 堅持特種作業人員持證上崗，特種作業人員必須進行安全操作培訓，考核合格后發證，無證人員不得上崗。4、 各種電動機械設備必須設專用的電閘箱，及接地線和漏電保護裝置，電閘箱要有專職的電工定期檢查，外人不得隨便開箱，并有防雨措施、加鎖。5、 施工工長要做到分工種的安全技術交底和班前安全交底，并有書面交底卡，并應雙方簽字認可，事后進行檢查實施。6、 正確使用防護用品，進入工地人員必須戴好安全帽。安全帽、安全帶、安全網要定期檢查，不符合要求的嚴禁使用。7、 建立定期安全檢查制度，并做好安全檢查紀錄。對檢查出的事故隱患必須立即進行整改，并做到定人、定時、定措施。九、成品保護1、 施工中各
