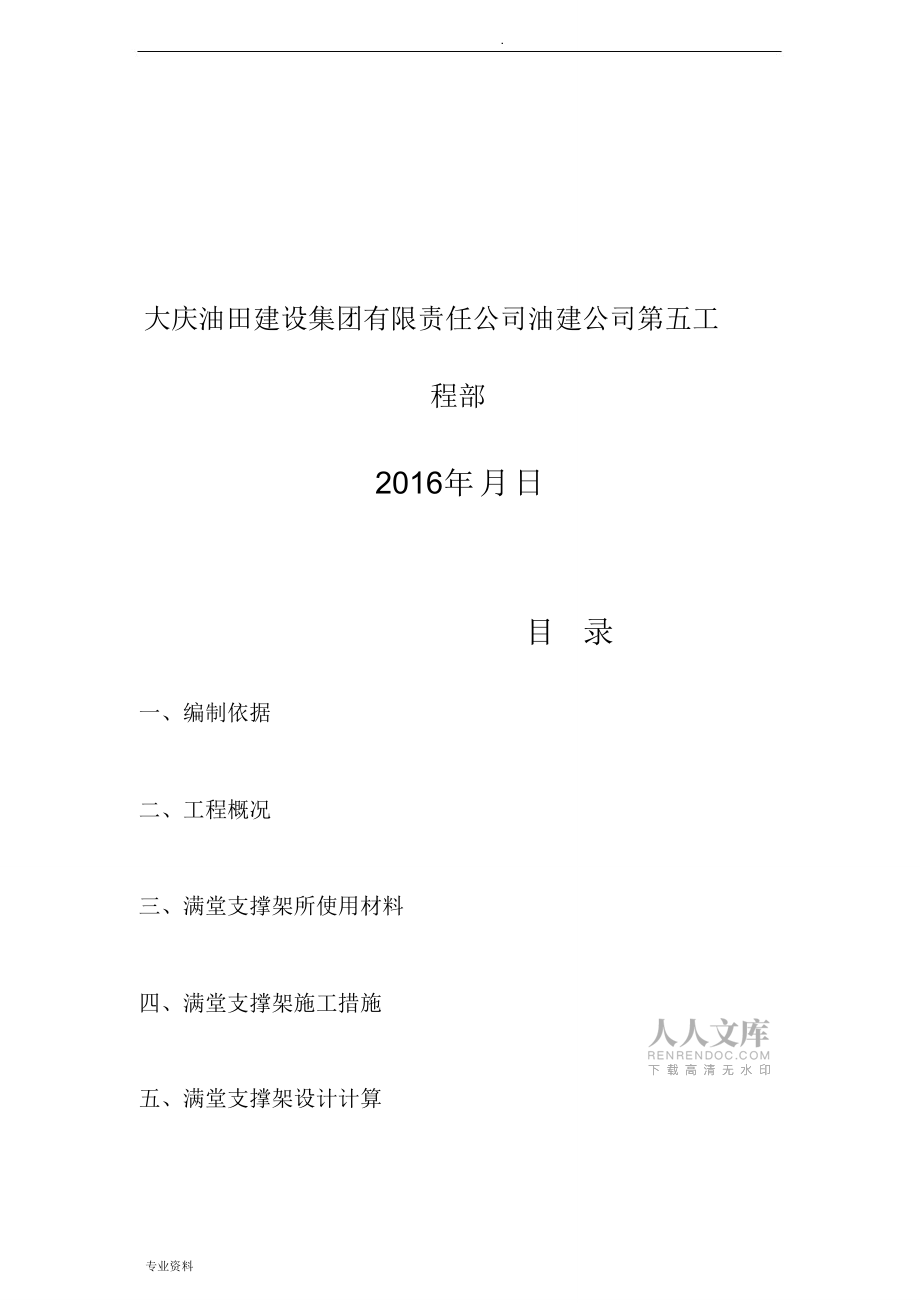

1、.油田游泳館網架維修工程滿堂支撐架施工方案編制人：審核人：批準人：專業資料.大慶油田建設集團有限責任公司油建公司第五工程部2016年月日目錄一、編制依據二、工程概況三、滿堂支撐架所使用材料四、滿堂支撐架施工措施五、滿堂支撐架設計計算專業資料.六、安全施工措施七、文明施工要求一、編制依據1、扣件式鋼管腳手架安全技術規范JGJ130-20112、建筑施工高處作業安全技術規范JGJ80-91二、工程概況：1、工程名稱：油田游泳館網架維修工程2、建設單位：大慶油田有限責任公司文化集團3、設計單位：哈爾濱土木建筑設計院有限公司4、監理單位：大慶石油工程監理有限公司5、施工單位：大慶油田建設有限公司油建公

2、司第五工程部6、工程性質：維修工程。7、作用及用途：改善游泳館環境，提高游泳館網架安全質量。8、開竣工日期： 2016 年 10 月 15 日 2017 年 6 月 30 日。專業資料.9、工程位置：油田游泳館網架維修工程，位于讓胡路區。10 、工程內容：更換球形網架節點10.946 噸、鋼拉桿 0.862 噸，維修彩色保溫壓型板 1275 平方米，更換鋁合金吊頂950 平方米，拆除利舊安裝鋁合金吊頂 4753.5 平方米。沖浪館需搭設腳手架高 10 米寬 20 米 40米，游泳館需搭設腳手架高 10 米寬 20 米160 米。三、滿堂支撐架所使用材料1、主要桿件有：立桿、橫桿、水平拉桿、剪刀

3、撐、欄桿、掃地桿等。2、材質要求：鋼管、扣件：無銹蝕，彎曲，無爛口。墊板厚度不小于50mm ，寬度不小于 200mm 。塑料保護層、清水模板質量必須符合有關規定要求。架體采用 48 3.5的 Q235 鋼管。四、滿堂支撐架施工措施1、構造要求（1）立桿：縱橫向立桿間距1.0 1.0m ，允許搭設偏差5cm ，立桿垂直度允許搭設偏差10cm 。下部設掃地桿，掃地桿從墊板往20cm上 處設置，掃地桿采用對接接長。 掃地桿在端頭與立桿交接處伸出扣件長度不小于10cm 。腳手架立桿基礎不在同一高度上時， 必須將高出的縱向掃地桿向低處延長兩跨與立桿固定，高低差不應大于1m ?？窟吰律戏降牧U軸線到邊坡的

4、距離不應小于500mm 。專業資料.（2）橫桿：立桿之間滿設雙向水平桿，縱橫向水平拉桿步距1.5m ，確保其在兩個方向都具有足夠的設計剛度，橫桿用對接方法接長， 一根橫桿兩端的高差，不能超過 2cm ，縱向水平桿全長平整度不大于10cm 。為防止水平橫桿對立桿產生偏心彎矩的影響，在搭設模板支架時，將橫桿對稱相間布置。（3）剪刀撐：沿支架四周外滿設剪刀撐，且應連續設置。腳手架內部縱橫向每 5-8m 由底至頂設置剪刀撐， 設置層應設置水平剪刀撐， 水平剪刀撐至架體與水平剪刀撐間距離不宜超過8m 。（4）接頭節點要求：縱向水平桿對接接頭應交錯布置，不應設在同步、同跨內，相鄰接頭水平距離不應小于5m

5、，并應避免設在縱向水平桿的跨中。（5）施工作業要求A.上架作業人員必須持證上崗、操作證，戴安全帽，系安全帶。B.網架維修過程中， 要確保支架均衡受荷， 宜從中部開始向兩邊擴展方式進行。專業資料.嚴格控制施工荷載， 在網架維修過程中， 派專人檢查支架及其支撐情況，發現下沉、松動、變形時，及時解決。2、腳手架的搭設（1）鋼管扣件腳手架的搭設工藝流程如下：基礎準備按放墊板按設計尺寸排放掃地桿豎立管并同時按縱橫向掃地桿搭設縱橫水平桿搭設剪刀撐鋪腳手板搭擋腳板和欄桿。（2）墊板、底座均應準確地放在定位線上，墊板面積為0.1m 2，寬度為220mm，鋼墊板長度為 3 跨，鋼跳板 5cm 厚，做法見下圖。（

6、3）底部立管采用不同長度的鋼管，立管的聯接必須交錯布置，相鄰立管的聯接不應在同一高度，其錯開的垂直距離為50mm ，不得在同一步內。（4）大橫桿應水平設置，鋼管長度不小于3 跨，接頭采用對接扣件聯接，內外兩根相鄰縱向水平桿的接頭不在同步同跨內，上下兩個相鄰接頭錯開一跨，其錯開的水平距離不小于500mm 。當水平管采用搭接時，其搭接長度不小于1m ，不少于 3 個旋轉扣件固定，其固定的間距不少于400mm ，扣件中心至桿端的距離不小于100mm 。專業資料.（5）每根立管的底座向上200mm處，必須設置縱橫向掃地桿，用直角扣件與立管固定。 立桿頂層水平桿與支撐點高度不大于0.5 米。立桿頂層水平

7、桿結構點下方，應設防滑扣件，作業層跳板滿鋪。（6）必須嚴格按照要求在外圈四周邊及內部縱橫向每5-8m ，由底至頂設置，架子超過 8m 時，應在架體底部、 頂部及豎向間隔不超過8m 分別設置水平剪刀撐，水平剪刀撐宜在豎向剪刀撐斜桿相交平面設置，剪刀撐寬度應為5-8m 。連續設置剪刀撐。剪刀撐與縱向水平桿呈45 60 角。專業資料.（7）依附斜道：人行寬度不小于1m ，坡度 1:3 ，設置欄桿 1.2m 高，擋腳板高度不小于 180mm 。(8) 安全通道口的設置：一層樓梯外側各設一安全通道口，高 3400mm 、寬3000mm ，通道口伸出外腳手架體2500mm ，上部滿鋪一層彩條布、一層跳板，

8、在上部第一步架橫鋪一層水平網，側面用密目安全網全封閉。(9) 外腳手架安全網的設置：雙立桿安全通道口搭設示意圖1.1構件立面用密目式安全網全封閉（掛在水平防護架垂直防護架內側）1.2工作層下部及平臺四周滿掛水平網。1.3安全網與架體的連接點用12# 鍍鋅鐵絲綁扎牢固。五、滿堂支撐架計算書鋼管腳手架的計算參照建筑施工扣件式鋼管腳手架安全技術規范（ JGJ130-2011 ）本方案按照 9m 進行計算。1、扣件鋼管支架計算書專業資料.1.1 支架搭設高度為9 米。1.2 計算跨度取值：根據桿件布置情況，固定架立桿下端部分受力最大。沿橫向取固定架 1m 寬作為計算單元。 縱向水平桿取立桿縱距， 橫向

9、水平桿取立桿橫距。1.3 計算條件：扣件連接點均按鉸接計算，所有荷載都化為作用于點上的集中荷載。結構板厚200mm 。1.4 水平桿抗彎強度計算：1m 長球形網架自重荷載值：3q 恒=1m0.2m25KN/m =5KN/m施工均布荷載值：q 活=3KN/ 1m=3KN/m施工總荷載值：q=1.2q恒+1.4q活 KQ=1.2 5+1.4 3 1.2=11.04KN/m式中 KQ 為施工荷載不均勻分布系數，取1.2 。M=ql 2 /8=1/8 11.04 12=1.38KNm=M/W=1.38 106（ 5.08 10 3 ）=271.7N/ 2410N/ 2=2f式中： W 為截面模量，查表

10、得。f 為 Q235 鋼管抗彎強度設計值，為205N/ 2 。2.5 水平桿的撓度計算：42V=5/384 ql/EI=5/384 11.04412（ 2.064）210110 105 12.19=2.86專業資料.V=600/150=4查表得 E，I VV符合要求。1.6 扣件抗滑承載力計算：K=1/2ql=1/2 11.04 1=5.52KNRc=8KN查表得RRc符合要求1.7 立桿穩定性計算：不組合風荷載時：N G1K =Gk l=0.158 6.55=1.04kNGk 為滿堂腳手架立桿承受的每米結構自重標準值，l 為立桿高度。3N G2K =1m 1m 0.2m 25KN/m=5KN

11、N=1.2 （N G1K+N G2K ） 1.4 NQK=1.2 （1.04+5 ） +1.4 3=11.45KN長細比 入： 入 =l 0/i=kuh/i=1.1551.7 3 =18610)1.5 (1.5810由入 =186查表得 =0.207查表得 A=4.892=4.89 2 210N/ A=11.453 4.892) 10 10 (0.207=113.12N/ 2查表得 f=205N/ 2N/ A=113.12205=f穩定符合要求。1.8 立桿地基承載力計算 :P=N/A3 0.1=2.29Mpad =11.45 10/0.05fg =40Mpa 75%=30Mpa專業資料.P

12、f g符合要求。2、計算結果 :經過以上計算，滿堂腳手架滿足設計、規范、施工要求。六、安全施工措施1、材質及其使用的安全技術措施1）每個扣件必須擰緊，并以防扣件與鋼管滑落. 對接扣件安裝時其開口應向內，以防進雨，直角扣件安裝時開口不得向下，以保證安全。2）各桿件端頭伸出扣件蓋板邊緣不小于100mm 。3）鋼管有嚴重銹蝕、壓扁或裂紋的不得使用，禁止使用有脆裂、變形、滑絲等現象的扣件或絲杠。4）鋼管和扣件必須具有合格證,方可使用。2、 腳手架搭設的安全技術措施1）腳手架的基礎必須滿足承載力要求，做到不積水、不沉陷，基礎的混凝土必須達到設計強度的75% 以上才能施工。2）搭設過程中劃出工作標志區，禁

13、止行人進入，統一指揮、上下呼應、動作協調，嚴禁在無人指揮下作業。3）腳手架采取臨時支頂，以保證搭設過程安全，未完成腳手架在每日收工前，一定要確保架子穩定。4）在搭設過程中應由安全員、架子班長等進行檢查、驗收。達到設計施工要求后掛合格牌。3、腳手架上施工作業的安全技術措施專業資料.1）腳手架每一層搭設完畢后，經項目經理部安全員驗收合格后方可使用，任何班組長和個人，未經同意不得任意拆除腳手架部件。2 ）嚴格控制施工荷載，腳手板上不得集中堆放荷載，施工荷載不得大于2kN/m 2，確保較大安全儲備。3）定期檢查腳手架，發現問題和隱患，在施工作業前及時維修加固，以達到堅固穩定，確保施工安全。4、 腳手架

14、拆除的安全技術措施1）拆除腳手架前，班組成員要明確分工，統一指揮，操作過程中精力要集中，不得東張西望和開玩笑，工具不用時要放入工具袋內。拆除前，必須察看施工現場環境，包括架空線路、 外腳手架、地面的設施等各類障礙物、 地錨、附件、電器裝置情況， 凡能提前拆除的盡量拆除掉。全面檢查待拆腳手架， 根據檢查結果，擬訂出作業計劃，報請批準，進行技術交底后才準備工作。拆除前，周圍應設圍欄或警戒標志，在交通要道設專人監護，禁人入內。2）正確穿戴好個人防護用品，腳應穿軟底鞋。3）嚴格遵守拆除順序，由上而下，一步一清，不準上下層同時作業。拆除腳手架的橫桿、 剪刀撐，應先拆中間扣， 再拆兩頭扣，由中間操作人往下

15、順桿子，不得往下亂扔。拆除的腳手架桿、腳手板、鋼管、扣件等材料應往入傳遞或用繩索吊下，不得往下投扔，以免傷人和不必要的損失。4）拆除過程中最好不要中途換人，如必須換人時， 應將拆除情況交代清楚。拆除過程中最好不要中斷， 如確需中斷應將拆除部分處理清楚告一段落，并檢查是否會倒塌，確認安全后方可停歇。每天拆架下班時，不應留下隱患部位。專業資料.5）輔助設施：上料通道四周應設1m 高的防護欄桿，上下架應設斜道或扶梯，不準攀登腳手架桿上下。6）腳手架搭拆人員必須是經過考核的專業架子或木工，并持證上崗。7）拆架時嚴禁碰撞腳手架附近電源線，以防觸電事故。8）在拆除過程中，凡松開連接的桿、配件應及時拆除運走

16、，避免誤扶、誤靠已松脫的桿件。禁止單人進行拆除較重桿件等危險性作業。9）腳手架拆除完后應將架料分類堆放，堆放地點要平坦，下設支墊排水良好。鋼類最好放置室內，堆放在室外應加以遮蓋。對扣件、螺栓等零星小構件應用柴油清洗干凈裝箱、袋分類存放室內以備再用。10 ）彎曲變形的鋼構件應調直，損壞的及時修復并刷漆以備再用，不能修復的應集中報廢處理。七、 文明施工要求1、進入施工現場的人員必須戴好安全帽，高空作業系好安全帶，穿好防滑鞋等，現場嚴禁吸煙。2、進入施工現場的人員要愛護場內的各種綠化設施和標識牌，不得踐踏草坪、損壞花草樹木、隨意拆除和移動標識牌。3、嚴禁酗酒人員上架作業， 施工操作時要求精力集中、

17、禁止開玩笑和打鬧。4、腳手架搭設人員必須是經考試合格的專業架子或木工，上崗人員定期體檢，體檢合格者方可發上崗證。凡有高血壓、貧血病的、心臟病及其他不適宜高空作業者，一律不得上腳手架操作。5、上架子作業人員上下均應走人行梯道，不準攀爬架子。專業資料.6、護身欄、腳手板、擋腳板、密目安全網等影響作業班組支模時，如需要拆改時，應由架子工來完成，任何人不得任意拆改。7、腳手架驗收合格后任何人不得擅自拆改，如需作局部拆改時，須經技術部同意后由專業工操作。8、不準利用腳手架吊運重物，作業人員不準攀登架子上下作業面，不準推車在架子上跑動，起吊物體時不能碰撞和拖動腳手架。9、嚴禁任意懸掛起重設備。10 、在架子上的作業人員不得隨意拆動腳手架的所有拉結點和腳手板，以及扣件綁扎扣等所有架子部件。11 、腳手板使用時間較長，因此在使用過程中需要進行檢查，發現地基及樓
