樓宇智能化系統簡介

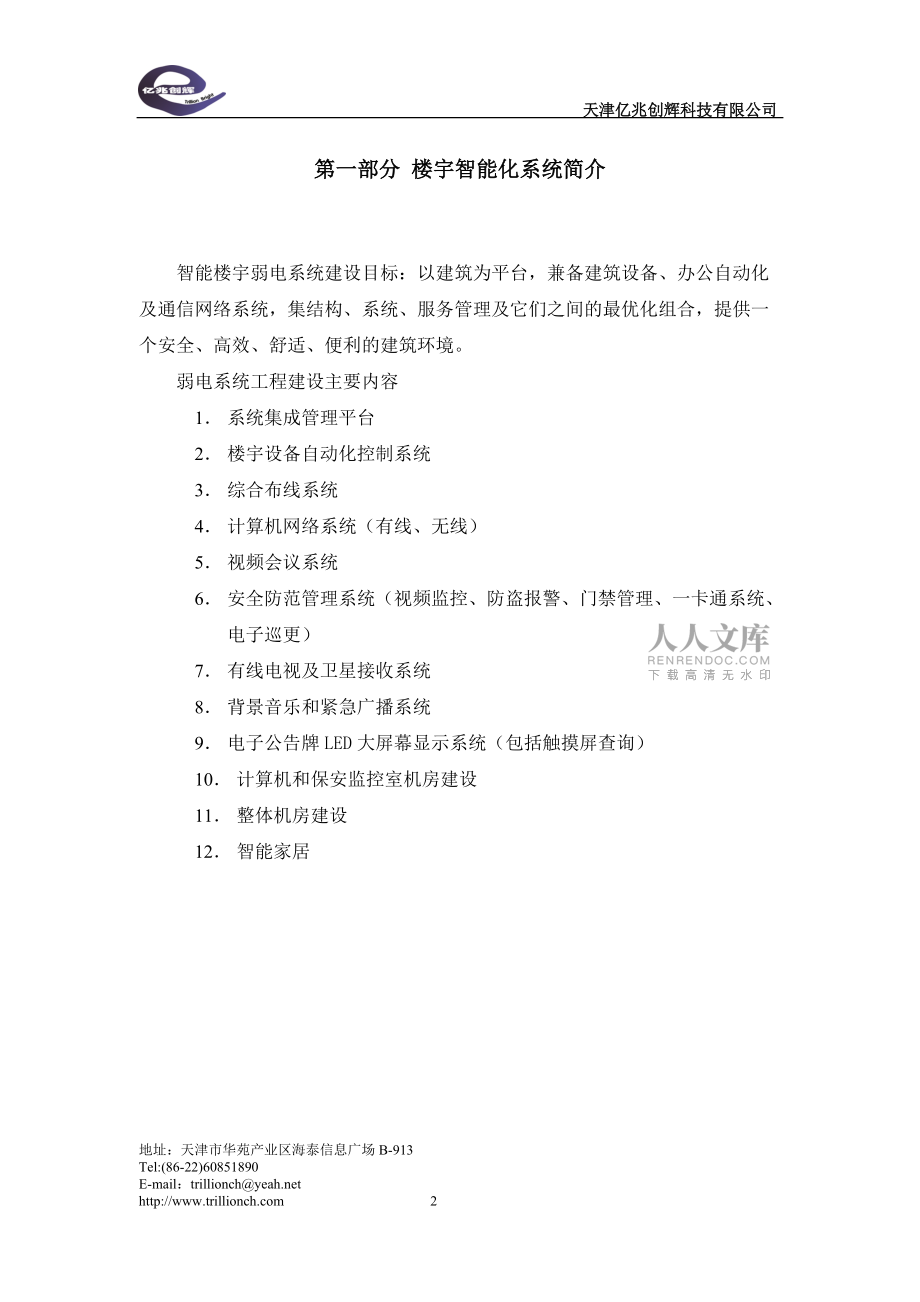

1、 天津億兆創輝科技有限公司樓宇智能化第一部分 樓宇智能化系統簡介智能樓宇弱電系統建設目標：以建筑為平臺，兼?zhèn)浣ㄖO備、辦公自動化及通信網絡系統，集結構、系統、服務管理及它們之間的最優化組合，提供一個安全、高效、舒適、便利的建筑環境。弱電系統工程建設主要內容1 系統集成管理平臺2 樓宇設備自動化控制系統3 綜合布線系統4 計算機網絡系統（有線、無線）5 視頻會議系統6 安全防范管理系統（視頻監控、防盜報警、門禁管理、一卡通系統、電子巡更）7 有線電視及衛星接收系統8 背景音樂和緊急廣播系統9 電子公告牌LED大屏幕顯示系統（包括觸摸屏查詢）10 計算機和保安監控室機房建設11 整體機房建設12

2、智能家居第二部分 系統集成平臺(大樓智能管理綜合平臺)系統集成（IBMS）是智能建筑的核心，是建立在多個智能化子系統基礎上，將各個獨立運行的子系統連接起來，建立統一的系統平臺，實現統一數據格式、統一表現形式，統一的數據交換和共享。從技術方面講IBMS面向建筑自動化行業、采用子系統集成模式，集數據采集、網絡通信、自動控制和信息管理于一體，是一種可快速二次開發的監控管理平臺軟件。它以計算機網絡為基礎、軟件為核心，通過信息交換和共享，將各個具有完整功能的獨立子系統整合成一個有機體。智能建筑的集成管理系統，把建筑物內若干個既相互獨立，又相互關聯的系統，包括通信網絡系統CNS、信息系統IS、樓宇設備自動

3、化系統BAS、火災自動報警系統FAS、安全防范系統SAS等等，通過集成到一個統一的、協調運行的系統中，實現建筑物設備的自動檢測與優化控制，實現信息資源的優化管理和共享，降低系統的運行費用，為使用者提供最佳的信息服務，創造安全、舒適、高效、環保的工作環境。1.設計原則 建筑自動化管理系統的總體設計原則是：以計算機網絡為基礎、軟件為核心，根據智能化系統工程工作原理，通過信息交換和共享，結合智能建筑的工程建設的一些實際時間經驗，將各個具有完整功能的獨立分系統組合成一個有機的整體，建立統一的網絡管理平臺，提高系統維護和管理的自動化水平、協調運行能力及詳細的管理功能，能夠對各個智能化子系統進行綜合管理，

4、滿足整個智能化系統預期的使用功能和管理要求，徹底實現功能集成、網絡集成和軟件界面集成，最大限度地獲取系統的綜合效益。2.系統分析由于歷史和技術的原因，建筑智能化系統僅是各分系統或為子系統，如：消防自動報警系統、視頻監控系統、門禁一卡通系統、樓宇自控系統、綜合布線及網絡系統等，就連國際上通用的“3A”，即設備自動化管理系統（BA）、通訊自動化管理系統（CA）及辦公自動化管理系統（OA），也沒有將BA定義為在統一的平臺集中管理。由于我國的國情，根據行業管理及安全管理的需要，消防自動報警系統及安全技術防范系統根據建筑物的（防范）等級均有專門的設計規范及驗收規范，所以在我國出現了“5A”，即上述的“3

5、A”又增加了消防自動報警系統（FA）和安全技術防范系統（SA），但始終沒有一套將分散的各相關智能化子系統聯系起來進行集中管理的手段。再由于眾多智能化子系統由國內外各廠家分別研制，是針對不同的專業要求和功能需求來開發的，各系統自成體系，信息交互界面和通訊接口千差萬別，不可能通過簡單的聯接共同進入同一操作界面或平臺，從管理上普遍存在著“信息孤島”；且控制室僅為普通值班人員操作，對各系統的運行分析、故障分析、保養計劃、控制策略等均不過問，只是值班做記錄，特別是在突發事件時，普通值班人員無法也無權通過若干相關系統對事件進行有效的操控，決策層辦公室沒有相應集中顯示及操控界面來應付突發事件，高層物業管理人

6、員也沒有整套弱電智能化系統的運行界面，對于各系統設備的運行狀態、故障分析及維護保養等數據及資料無法掌握，所以弱電智能化系統只是分散的機械執行，沒有提供管理層全面資料及管理手段。根據當時的現狀及開發商對建筑物管理的需要，我公司提供的InteBASE系列智能建筑信息集成管理系統，是一套能利用公共網絡技術的智能建筑信息集成管理系統，此系統能和現行的任何接口進行聯接，并通過現行的各通訊協議進行數據交換，智能化子系統并可接收信息集成管理系統的指令進行控制。開發人員不僅要了解各相關系統及設備的通訊接口及通訊協議，還要了解相關設備的控制策略，避免在系統集成的管理界面下對相關設備進行誤操作控制。為滿足客戶各種

7、信息共享的要求，建立智能建筑管理系統勢在必行。智能建筑管理系統主要包括設備的集成、系統軟件的集成、人員的集成、組織機構的集成和研發、管理方法的集成等各個方面，從而提高管理效率、共享各種信息資源、降低運行成本、滿足各類活動需要，避免多個系統機房分散維護、管理不便的弊端。通過智能建筑管理系統的建立，使整個路網管理服務中心智能化和信息化不僅僅體現在局部系統，而是一個完整的體系。同時，信息的高度集中為分析和輔助決策打下基礎，避免智能化和信息化的功能只停留在子系統一級。智能建筑集成系統集成范圍：樓宇自控系統、閉路監控系統、防盜報警系統、背景音樂系統、電子信息發布系統、門禁管理系統等,預留以便系統內其他的

8、分站接入主系統。第三部分 綜合布線系統1. 引言綜合布線系統（Premises Distributed System，簡稱PDS）是一種集成化通用傳輸系統，通過它可使話音設備、數據設備、交換設備及各種控制設備與信息管理系統連接起來。在大廈內利用雙絞線或光纜來傳輸信息，可以連接電話、計算機、會議電視和視頻監控等設備的結構化信息傳輸系統。PDS使用標準的雙絞線和光纖，支持高速率的數據傳輸。PDS使用物理分層星型拓撲結構，積木式、模塊化設計，遵循統一標準，使系統的集中管理成為可能，也使每個信息點的故障、改動或增刪不影響其它的信息點，使安裝、維護、升級和擴展都非常方便，并節省了費用。2. 總體功能及技

9、術要求 綜合布線系統總體分為三個物理結構相對獨立的網絡即：內網、外網、語音。對于辦公區域此三類信息點組成一組，用明顯的標志標識。綜合布線系統包括工作區子系統、水平布線子系統、垂直主干子系統、設備間子系統。綜合布線系統采用符合六類標準的非屏蔽水平電纜、六類跳線、六類數據插座模塊、六類配線架、配線柜、多模光纖、光纖跳線、光纖配線架、大對數三類電纜及其它配套設備和輔材等對系統進行設計、施工。整個布線系統要有良好的系統結構，既立足于當前需要的電腦、電話通信系統的應用，又不局限于這些應用，要能夠為今后各方面的龐大數據流的傳送打好基礎。第四部分 安防系統1. 概述為了確保大樓的安全，實現控制和掌握人員流動

10、動態，制止非法侵入，對內外部人員進行管理，設置由視頻監控和防盜報警等組成的安全防范系統。通過對攝像機和紅外探頭的合理布置，可做到對整個大樓重要部位進行全方位安全防范，確保人員及辦公場地的安全，維護正常工作秩序。 安防系統由視頻監控、防盜報警、門禁管理、一卡通系統、電子巡更和停車場管理系統組成。2.閉路電視監控系統系統由現場攝像機和安保監控室控制、顯示、錄像等設備組成。樓層內為定點攝像機，大樓外圍設置兩個動點高速球型攝像機及兩個定點攝像機，對角擺放，監控大樓周圍情況，并對現場情況進行監控記錄，便于保安人員及時出警和人員調配，最大程度提高報案、破案處理能力。3. 防盜報警系統在周界出入口處安裝紅外

11、對射探測器，當探測到有人非法侵入時會產生報警，報警信息傳至安防控制室并聯動現場攝像機。通過報警圖形界面，大廈的管理/安保人員可以方便、準確地確定報警點的確切位置。在地下車庫、餐廳、樓內各層的出入口處安裝紅外探測器。在白天上班時間探頭處于抑制狀態，以防止不必要的誤報警，夜間或節假日在重要部位的被動紅外探頭，設定警戒狀態在規定時間內實施全方位封鎖，如有目標進入該防范區，立即向中心發出報警信號，并聯動CCTV系統進行實時錄像將該警報區域攝像機的圖像送至監控室的主監視器上。電子地圖顯示報警區域，控制中心可以通過閉路電視監視系統對報警區域進行觀察，采取相應措施。在各個辦公室內安裝手動報警裝置，以備緊急情

12、況呼叫監控管理室，進行緊急處理。4. 一卡通及門禁管理系統4.1 概述“一卡通”系統以感應IC卡為媒介，通過計算機和通信技術為手段，將大樓內的各項設施連接成為一個有機的整體，用戶通過一張卡便可完成通常的資金結算和某些控制操作，如用卡開啟通道門禁，用卡就餐、考勤、停車，辦公、收費服務等各項活動。它將門禁、考勤、消費、巡更、停車場、電梯管理系統合而為一，讓使用者在大樓內用一張卡就可以開門、乘電梯、考勤、消費、停車場開閘等功能，充分感受到高科技帶來的方便與快捷。門禁系統主要有門禁控制器和門禁管理主機、IC卡讀卡器、門磁、電子鎖、出門按鈕等組成。系統管理主機接入局域網的中心數據庫，由中心數據庫授權各控

13、制器的功能和卡片權限，可直接設置和讀取控制器的所有資料，實時監控各門禁點的工作狀態，經系統管理員確認后可更新中心數據庫的相關數據。門禁控制器應具有用戶可編程的報警輸入、輸出接口；可定義成與消防系統聯動。當大樓有火災報警時，所有疏散通道的門禁必須斷電開鎖。讀卡器采用感應讀卡，將IC卡在感應器前510厘米距離范圍內晃過即可快速、安全地讀取卡內信息。 系統由管理主機與控制器間的TCP/IP網絡的管理層、控制器與讀卡器的RS485網絡的前端設備層組成，形成集中管理的門禁網絡系統。門禁系統要求可自由設置由大樓統一管理或由租戶入住后，只安裝軟件和數據庫來實現單獨管理，不需再重新布線和增加設備，保證單位租戶

14、的人事檔案和出入記錄不被泄密。除一層兩個點位采用密碼+讀卡器方式之外，其它點位均只考慮為普通讀卡器方式。要求所有系統支持考勤功能。在各樓層安裝兩個門禁控制器，控制從電梯間到樓道的出入，并在電梯間安裝門禁控制器，控制電梯停留的樓層。在十層的網絡機房使用離網式的門禁控制器，控制人員的進出。5. 電子巡更系統電子巡更系統采用離線式系統，無須布線，安裝使用方便。它用于管理保安人員按時、按點、按路線巡邏檢查。巡更員攜帶巡更器按照規定的時間及線路要求巡視，若不按正常程序巡視，則記錄無效。查對核實后，即視作失職。5.1 系統功能需求在各重點部位（如樓梯間、門廳、大堂等）設置巡更點，輔助保安監控系統、設備的巡

15、檢等，從而防止意外事故的發生5.2 系統功能保安管理人員可以具體的看見每條保安巡更路線落實到的情況；后勤部門管理人員考察設備的定期巡檢情況；反映巡邏的保安在其巡邏范圍內是否正常工作，有否漏巡等異常情況發生；由專人對設備的定期巡查，做到出事故誰主管誰負責的原則；有各種查詢方式來反映巡邏情況的報表可在計算機內生成，便于歸檔管理和實時查詢。根據需要采用在線方式。可以與出入口控制系統共用一套主機。巡更器離巡更點卡520cm均可讀取巡更點信息，無需正對；采用射頻感應技術，非接觸讀取信息點資料；巡更裝置應能防止非法操作。巡更裝置應具備足夠的抗沖擊機械強度。明裝巡更裝置應具備良好的防潮、防腐與防塵性能。巡更

16、用電子卡應有良好的防復制或偽造性能。6. 停車場管理系統停車場車輛出入管理系統產品要求選用國際或國內品牌產品，要求系統性能穩定、設備安全耐用、靈敏可靠、使用方便快捷。停車場系統，入口設在地上，出口在地下室。停車場系統采用電子標簽式車輛“卡”，電子標簽安裝在每輛車的前車窗上，刷卡距離4-6米，安裝紅外對射車輛監測裝置，防止軋車。并與一卡通系統連接，其目的是為了實現車輛進出停車場的自動化管理，包括收費、判斷車牌等。6.1系統指標1）停車場提供內部車輛使用，讀卡距離保證3 5米以上。2）為使泊車人易于使用本系統，系統需具有中/英文的語音播報和LED顯示屏功能。3）系統通過計算機管理，可實現脫機運行、

17、自行儲存記錄、自動核費、自動維護、語音報價等功能。系統內部分設備的故障應不得造成整個系統的失效，而僅是使系統降級運轉或部分失效。6.2系統實現功能1）通道實時視頻監控：系統可以對指定通道進行視頻實時監控，一臺主機需支持多路視頻輸入； 2）流量記數控制：當所有合法車輛經過復位道閘后方下落道閘，以提高車流效率和減少無謂的機械損傷。3）接口設計：系統允許自定義通道控制器I/O功能，如可以定義火警、防盜等的輸入和相應的輸出。又如對非法卡、重復停車（停車后借卡給他人使用）、車位滿位等，系統有缺省的提示和處理外，也可以產生相應的輸出。4）通道管制功能：允許管理員自由定義指定用戶在指定通道的通行權限；可以指

18、定通道管制的有效時間段（按用戶類型指定，被指定的用戶類型在規定的管制時段內不允許通行）。第五部分 有線電視及衛星接收系統1.概述本系統是為了能夠更好的滿足日常休息時間的文化娛樂生活，了解最新最快的新聞和咨詢。并能滿足統一管理，統一控制，多形式觀看的效果。有線電視系統連接所在區有線電視網絡，傳輸數字信號節目。衛星電視系統傳送自辦的節目，為模擬信號。自辦節目中7套是用衛星接收境外中文節目，如亞洲3S、 亞太1A 。其中境外節目為七套分別為：鳳凰衛視、鳳凰資訊、星空衛視、陽光衛視、衛視體育、MTV、衛視新知等。1套由攝象機和錄象機播放內部培訓及宣傳節目。2.有線電視系統有線電視系統傳送數字信號節目，

19、接入信號為所在區有線電視臺提供。需購買其提供的機頂盒裝備。有線電視網路按照國家最新標準A類網設計，其與過去使用的B類網的主要區別為：放大器改用雙向放大器、電纜采用屏蔽線、接頭使用冷壓F頭，滿足有線電視高清傳輸?shù)囊蟆?. 衛星接收系統所謂衛星廣播電視系統，就是利用衛星來直接轉發電視信號的系統。其作用相當于一個空間轉發站。主發射站把需要廣播的電視信號以f1的上行頻率發射給衛星，衛星收到該信號，經過放大和變換，以f2的下行頻率向地球上的預定服務區發射。主發射站也接收該信號做監視用。衛星電視采用的載頻高，頻帶寬，傳輸容量大，C段，K1段均有500MHz的帶寬，Q2頻段的帶寬達200MHz，通信容量之

20、大是微波中繼不可比擬的。由于衛星居高臨下，電波入射角大，又是直播，傳播線路大部分是外層空間，所以噪聲干擾小，信號強度穩定，信號信噪比高，圖像質量好。衛星電視的信號很弱，雖然直播電視衛星轉發器的功率一般都在100W以上，但由于傳播距離太遠，致使到達地面的場強僅約10100uV/m，而一般電視機的靈敏度為50uV/m(VHF)300uV/m(UHF)，因此，為了正常收看衛星直播電視，須采用強方向性的天線和高靈敏度的接收機。第六部分 背景音樂及緊急廣播系統1. 基本概況系統功能包括：l 背景音樂廣播l 業務廣播l 消防廣播根據公共廣播需求和實際情況，我們公司嚴格按照“統一規劃、講究實效、安全可靠”的原則，確立該廣播系統的解決方案。根據實際需要設置各種與環境相融洽的吸頂揚聲器。按自然分區和功能分區的前提下合理劃分廣播控制區，整個綜合業務樓可以分為23個區，進行分區或集中控制。其中聲
