美國NCEER工作組推薦的使用靜力觸探進行液化判別的方法

1、美國NCEER 工作組推薦的液化判別方法:美國NCEER 工作組推薦的方法是在簡化Seed法的基礎改進而成的，敘述如下：（1）概述簡化Seed法的分析分為以下幾個步驟。(a) 針對適合的土類。一般而言，土體在具備以下特征時容易液化：級配均勻、土顆粒沒有棱角、處于松散狀態、新近沉積、土顆粒間膠結程度低、沒有經過預壓或地震振動。(b) 判明地下水位。土體必須位于地下水位以下。(c) 計算地震產生的循環應力比（CSR）。在分析液化時，首先需要確定的就是循環應力比，其中一個主要的計算參數是地面峰值加速度，大量研究實例表明，當小于0.10g或地方震級（local magnitude）小于5級時，場地不需

2、要進行液化分析。(d) 通過靜力觸探試驗孔計算循環抗力比（CRR）。若CRR小于CSR，則會發生液化，反之則不會。(e) 確定安全系數（FOS）。即CRR/CSR。（2）確定地震產生的循環應力比CSR首先假定一個水平地面下存在一個具有單位寬度和長度的土柱，當?shù)孛嬖诘卣鸷奢d作用下產生最大加速度為的水平運動，如圖1所示，土柱的重量為，其中為土體容重，為距地表深度。作用在土柱上的水平地震荷載為： （1）式中，作用在單位寬度和長度的土柱上的水平地震荷載，kN；m土柱的總質量，其值為，kg；土柱的總重量，對于單位寬度和長度的土柱，其值為；土體的總?cè)葜兀琸N/m3；土柱距地表的深度；土柱運動的加速度；地面

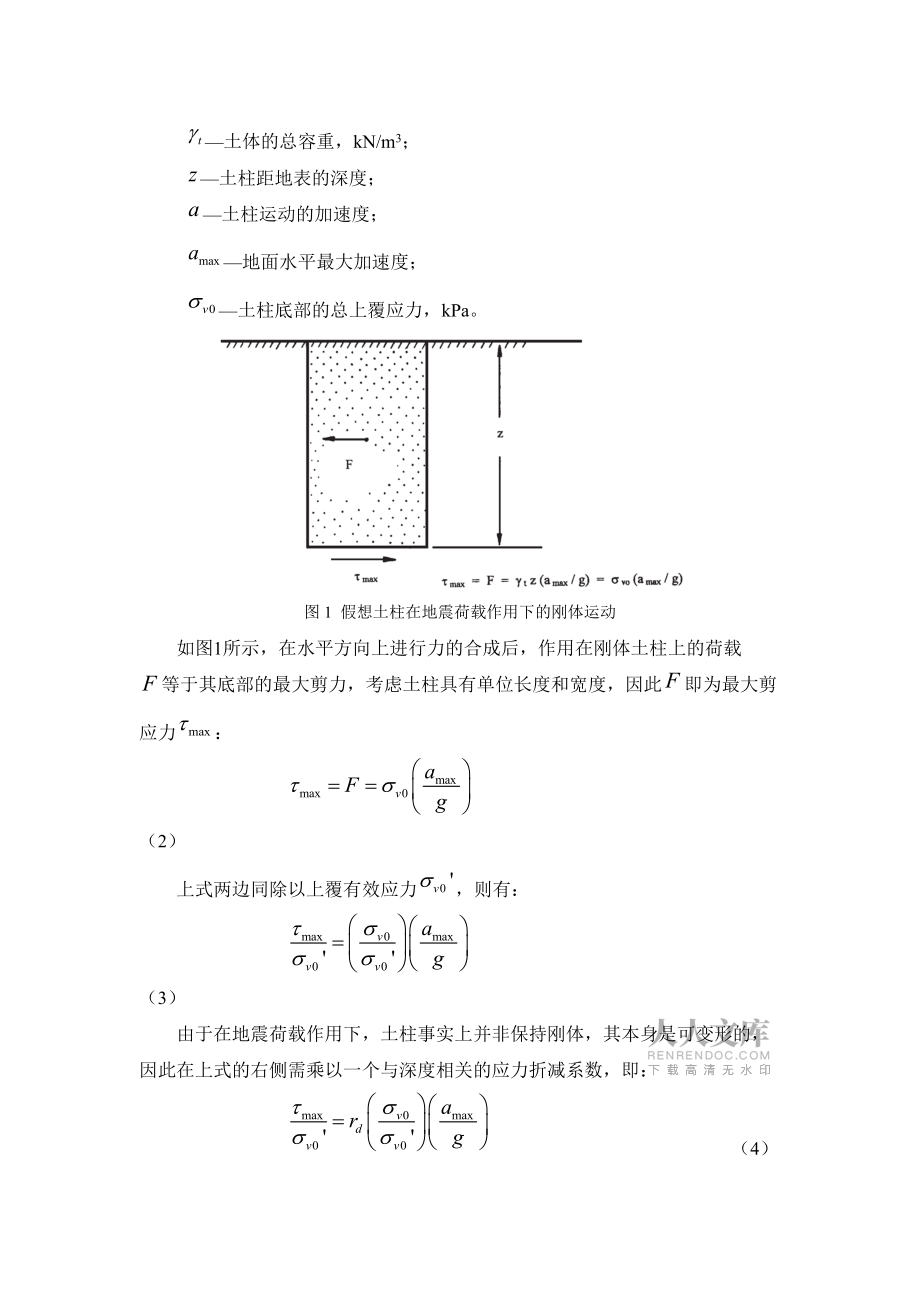

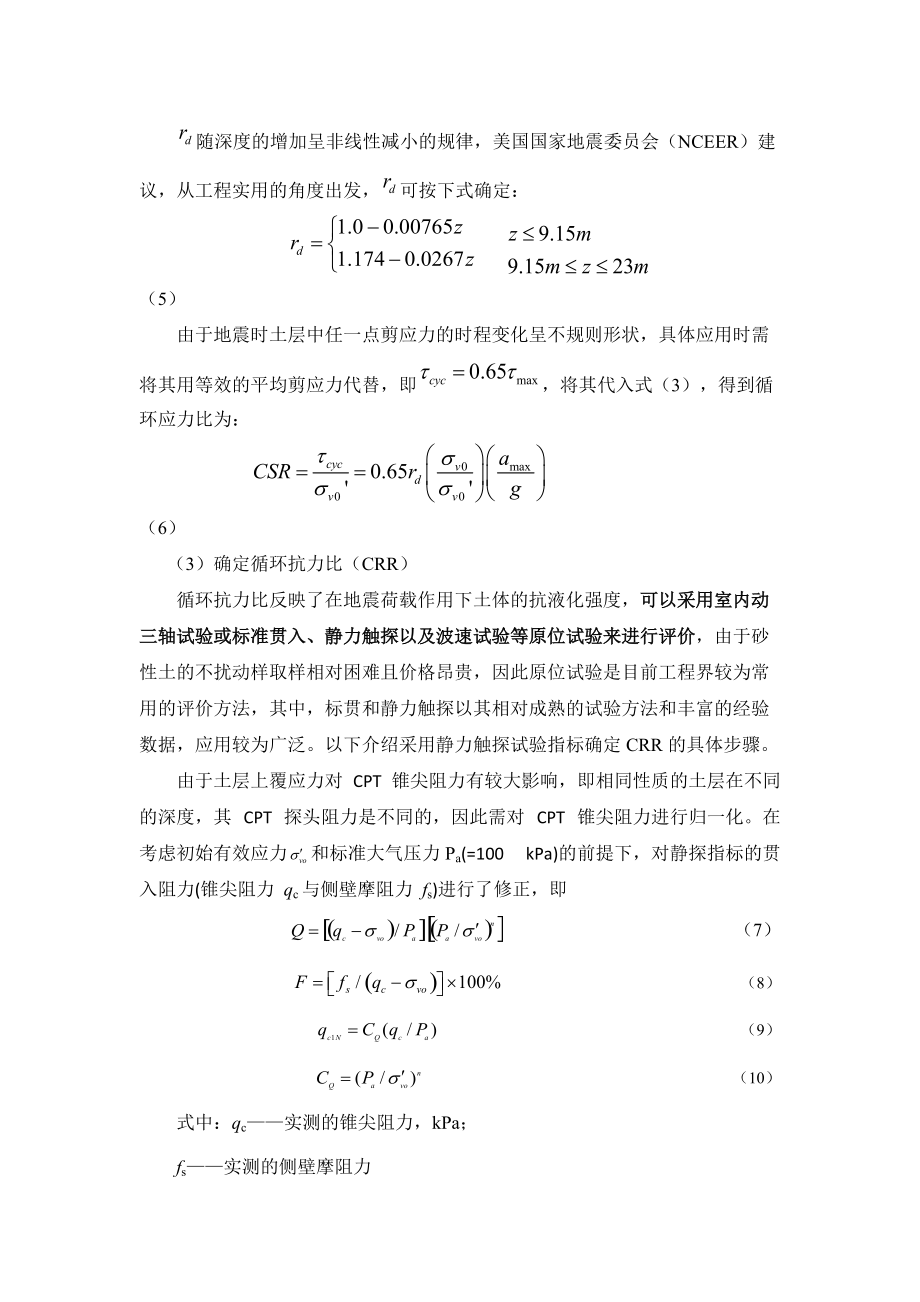

3、水平最大加速度；土柱底部的總上覆應力，kPa。圖1 假想土柱在地震荷載作用下的剛體運動如圖1所示，在水平方向上進行力的合成后，作用在剛體土柱上的荷載等于其底部的最大剪力，考慮土柱具有單位長度和寬度，因此即為最大剪應力： （2）上式兩邊同除以上覆有效應力，則有： （3）由于在地震荷載作用下，土柱事實上并非保持剛體，其本身是可變形的，因此在上式的右側需乘以一個與深度相關的應力折減系數，即： （4）隨深度的增加呈非線性減小的規律，美國國家地震委員會（NCEER）建議，從工程實用的角度出發，可按下式確定： （5）由于地震時土層中任一點剪應力的時程變化呈不規則形狀，具體應用時需將其用等效的平均剪應力代替

4、，即，將其代入式（3），得到循環應力比為： （6）（3）確定循環抗力比（CRR）循環抗力比反映了在地震荷載作用下土體的抗液化強度，可以采用室內動三軸試驗或標準貫入、靜力觸探以及波速試驗等原位試驗來進行評價，由于砂性土的不擾動樣取樣相對困難且價格昂貴，因此原位試驗是目前工程界較為常用的評價方法，其中，標貫和靜力觸探以其相對成熟的試驗方法和豐富的經驗數據，應用較為廣泛。以下介紹采用靜力觸探試驗指標確定CRR的具體步驟。由于土層上覆應力對 CPT 錐尖阻力有較大影響，即相同性質的土層在不同的深度，其 CPT 探頭阻力是不同的，因此需對 CPT 錐尖阻力進行歸一化。在考慮初始有效應力和標準大氣壓力Pa

5、(=100 kPa)的前提下，對靜探指標的貫入阻力(錐尖阻力 qc與側壁摩阻力 fs)進行了修正，即 （7） （8） （9） （10）式中：qc實測的錐尖阻力，kPa；fs實測的側壁摩阻力 圓錐貫入阻力歸一化因子，；Pa1個大氣壓力，取100kPa；n隨土的類型變化的指數。對粘性土，n=1；對純凈砂，n=0.5；對粉土和砂質粉土，n在0.51取值；歸一化的無量綱的錐尖阻力。首先，取n=1計算Q 值和 F 值。根據計算出的 Q 和 F 值，就可以按下式（11）計算土的特性指數Ic，即 （11） 當I c2.6 時可以認為土層不會發生液化；當I c2.6 時，取n=0.5重新計算Q 值和值。根據n

6、=0.5計算出的 Q 和 F 值，重新按式（11）計算土的特性指數Ic。當I c2.6 時可以認為土層是非塑性的、顆粒狀的，I c值可以用于液化判定；當I c2.6 時，取n=0.7重新計算qc1N和I c值，以用于液化的判定。計算出歸一化錐尖阻力值后，得出等價的純凈砂歸一化貫入阻力： （12）式中：Kc為土性修正系數。當I c1.64 時，則取Kc = 1.0；當I c1.64時，則有： （13）當I c2.6，可停止計算。對地震震級MS=7.5的純凈砂土的抗液化應力比為： ，( < 50 （14） ，50 ( < 160 （15）式中： (是修正到 100kPa 的錐尖阻力值。對于其余震級下的CRR，可以乘以震級比例系數（MSF）來獲得，即： （16）根據2001年
