電話自動錄音系統的設計

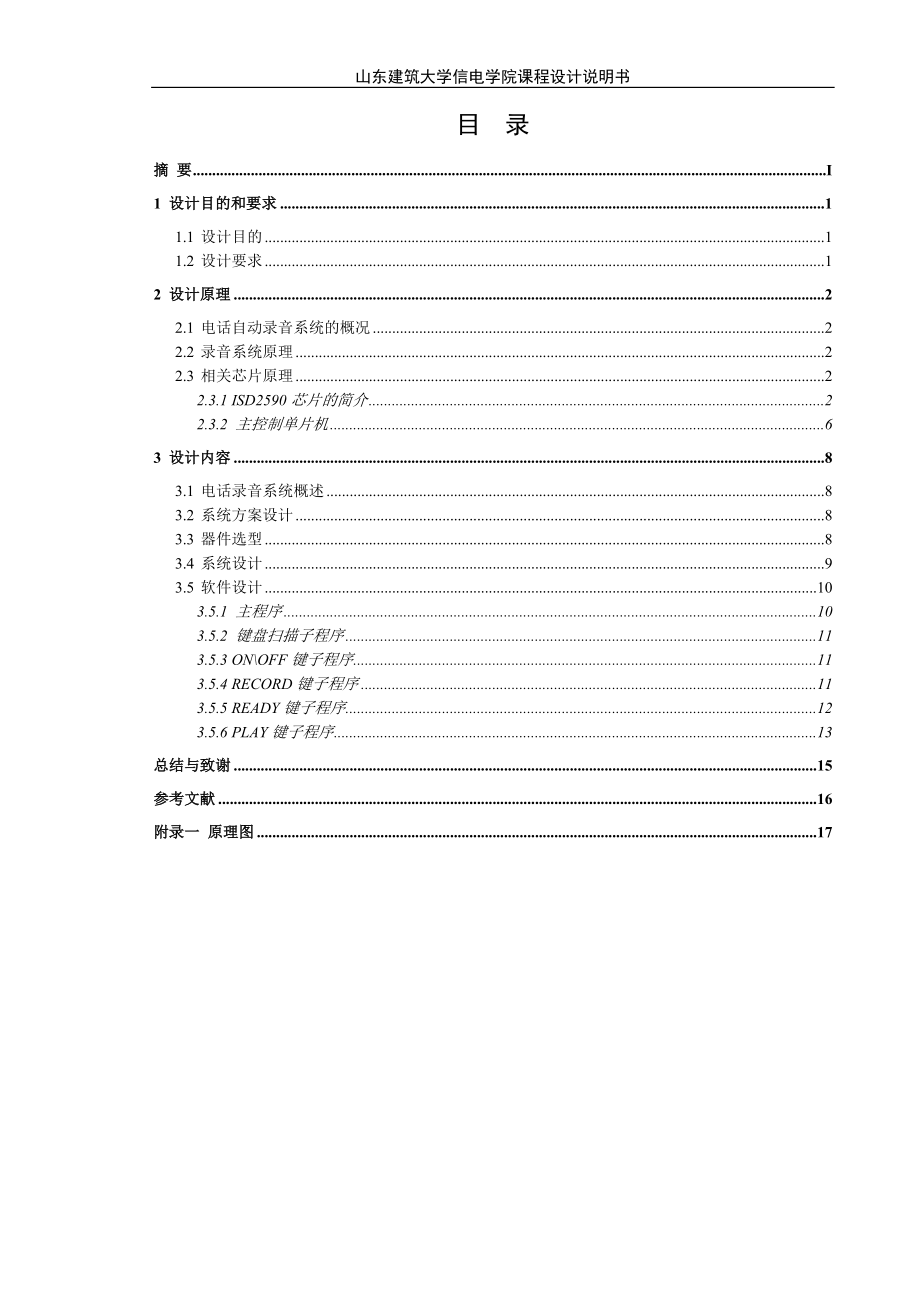

1、山東建筑大學信電學院課程設計說明書目 錄摘摘 要要.I1 設計目的和要求設計目的和要求.11.1 設計目的.11.2 設計要求.12 設計原理設計原理.22.1 電話自動錄音系統的概況.22.2 錄音系統原理.22.3 相關芯片原理.22.3.1 ISD2590芯片的簡介.22.3.2 主控制單片機.63 設計內容設計內容.83.1 電話錄音系統概述.83.2 系統方案設計.83.3 器件選型.83.4 系統設計.93.5 軟件設計.103.5.1 主程序.103.5.2 鍵盤掃描子程序.113.5.3 ONOFF鍵子程序.113.5.4 RECORD鍵子程序.113.5.5 READY鍵子程

2、序.123.5.6 PLAY鍵子程序.13總結與致謝總結與致謝.15參考文獻參考文獻.16附錄一附錄一 原理圖原理圖.17 山東建筑大學信電學院課程設計說明書摘 要電話錄音系統是一種能同時進行多路電話實時錄音及語音播放的設備，屬于CTI 技術的產物,是計算機技術與語音技術的完美結合。由于采用了先進的數碼錄音技術，配以功能強大、可靠的軟件，并借助大容量計算機硬盤作為存儲介質，完全突破了傳統的電話錄音概念。通過電話錄音系統可實現自動記錄主叫號碼和被叫號碼，同時對多路語音通道錄音或監聽，自動備份，以及靈活的錄音查詢方式。系統可以按客戶需求自動對硬盤進行維護，從而保證系統的不間斷、穩定工作。用單片機進

3、行控制，利用 ISD2590 芯片設計實現的一種數字式自動答錄系統。該系統具有一定程度的智能化，且實現簡單，具有較大的可擴充性。本設計做的是一個電話自動錄音系統，設計中介紹了以單片機為微處理器的電話自動錄音系統，給出了硬件框圖和程序流圖，電話自動錄音系統特別適用于家庭和辦公室。關鍵詞關鍵詞：?jiǎn)纹瑱C(jī)；電話錄音；語音芯片；自動答錄山東建筑大學信電學院課程設計說明書01 設計目的和要求1.1 設計目的 通過設計一個電話自動錄音系統,時期能在用戶不在時及時收錄來電留言,以方便工作生活。通過這次設計與專業知識相聯系，提高對專業的了解與掌握。1.2 設計要求 本設計要求實現一個能電話自動錄音系統。該系統可

4、以附加在通常的電話通信網之上，作為電話通信的附屬終端設備，和電話機一起為用戶提供電話通信功能。該系統和電話機并聯在用戶電話線上，當有電話呼入時，如果用戶在規定時間內摘機應答，則錄音系統不起任何作用；如果用戶在規定時間內未摘機應答，則錄音系統自動摘機，并向主叫用戶給出 如“請?jiān)谛盘?hào)音后留言”等語音提示，并對主機用戶錄音。當有新錄音時，要給出明顯的指示，如指示燈、液晶顯示器顯示漢字提示等。用戶可以方便的管理錄音，可瀏覽、播放、刪除錄音。1根據已知參數對輸入信號特征進行分析、需求分析，選擇確定處理器型號、語音電路芯片型號，完成處理基本電路、語音電路、自動摘掛機電路、鍵盤電路、顯示電路等硬件設計。 2

5、基本教學要求：每人一臺計算機，計算機安裝 Protel、程序開發環境等軟件。山東建筑大學信電學院課程設計說明書12 設計原理2.1 電話自動錄音系統的概況語音處理技術是計算機中文信息處理領域的一項重要技術，它是把語言信號轉化成數字信號，然后進行壓縮存儲，或把數字信號解壓還原成語音信號。計算機電話錄音系統就是語音處理技術的一項重要應用，它是現代通訊技術和計算機技術相結合的產物。 通過對各種錄音電話的深入研究，本設計提出了一種新型的錄音系統，將錄音系統作為計算機的一種附件，增加其功能，從而大大降低錄音系統價格，并且可以大大降低現有錄音系統的安裝、調試難度。該系統還提出了一種模擬語音信號進行數字化錄

6、音的方法，并將其應用于電話錄音系統中。電話自動錄音系統具有錄音時間長、音質好、抗干擾性強以及使用方便等優點。 該設計介紹了以單片機為微處理器的電話自動錄音系統，給出了硬件框圖和程序流圖，電話自動錄音系統特別適用于家庭和辦公室。2.2 錄音系統原理本系統選用美國 ISD 公司的 ISD2590 單片語音錄放集成電路作為語音提示電路的核心部分。ISD2590 采用 E2PROM 存儲器,信息可永久保存,零功能存儲;它還采用了 DA 盯直接模擬量存儲技術,因而能較好地保留語音信息中的有效成分,提高錄放音的清晰度。ISD2590 可以存儲長達 90s 的語音,能夠?qū)崿F(xiàn) 1600 段語音分段,每段錄放音

7、均有一個起始端,該起始端地址選擇由 A0A9 確定。ISD2590 的外圍電路也非常簡單,只需少許阻容元件即可,并且它易與單片機接口,實現分段尋址功能。IS3.4系統上線離線/復位電路。錄音電路主要用 ISD2590 芯片，錄音電路原理圖見附錄1。2.3 相關芯片原理2.3.1 ISD2590 芯片的簡介ISD2590 芯片，它是美國 ISD 公司的專門產品，具有音質自然、使用方便、單片存儲、反復錄放、低功耗、抗斷電等特點。該芯片采用模擬數據直接在半導體存儲器中存儲的技術，不需經過 A/D 或 D/A 轉換。因此能夠非常真實、自然地再現語山東建筑大學信電學院課程設計說明書2音、音樂、音調和效果

8、聲，避免了一般固體錄音電路因量化和壓縮造成的量化噪聲和“金屬聲”。片內信息可保存 100 年（無需后備電源），存儲單元可反復錄音十萬次。美國 ISD 公司的 2500 芯片，按錄放時間 60 秒、75 秒、90 秒和 120 秒分成ISD2560、2575、2590 和 25120 四個品種。ISD2500 系列和 1400 系列語音電路一樣，具有抗斷電、音質好，使用方便等優點。它的最大特點在于片內 E2PROM 容量為480K(1400 系列為 128K)，所以錄放時間長；有 10 個地址輸入端(1400 系列僅為 8個)，尋址能力可達 1024 位；最多能分 600 段；設有 OVF（溢出

9、）端，便于多個器件級聯（1） 芯片的電路特性手動操作/微控制器控制兼容；多段信息處理，可分 1600 段；輸入采樣頻率5.3kHz；典型帶寬 2.3kHz；外部時鐘頻率 1024.0kHz。（2） 部分引腳描述節電控制（PD）：本端拉高使芯片停止工作，進入不耗電的省電狀態。芯片發生溢出，即 OVF 端變低后，要將本端短暫變高復位芯片，才能使之再次工作。片選（CE）：本端變低后（而且 PD 為低），允許進行錄放操作。芯片在本端的下降沿鎖存地址線和 P/R 端的狀態。錄放模式（P/R）：本端在 CE 的下降沿鎖存。高電平選擇放音，低電平選擇錄音。錄音時，由地址端提供起始地址，錄音持續到 CE 或

10、PD 變高，或內存溢出。如果 CE 是前一種情況，芯片自動在錄音結束處寫入 EOM 標志。放音時，由地址端提供起始地址，放音持續到 EOM 標志。如果 CE 一直為低，或芯片工作在某些操作模式，放音會忽略 EOM，繼續進行。信息結尾標志輸出端（EOM）：信息何時結束在錄音時進行設定。只要 CE 端上升沿到來，錄音就停止，此時 ISD 芯片會在內部一個獨立的 EEPROM 單元內設置一個信息結束標志 EOM。當由 CE 端脈沖觸發放音時，放音持續到 EOM 位為止。山東建筑大學信電學院課程設計說明書3ISD 芯片存儲陣列的每一行都可以獨立尋址，每一行中均勻地布置 4 個 EOM 定位點，因此芯片

11、共有 2400 個定位點（4600=2400）。例如 ISD2590 采樣頻率為5.3kHz，每行的尋址時間為 160ms，則 EOM 的分辨率為 40ms。這樣，從信息結束到 EOM 信號輸出的最大延時是 40ms。EOM 信號為負脈沖，脈寬為 20ms。上升沿實際上標志信息的結束，因此語音在 EOM 處于低電平時仍繼續從芯片輸出，而在上升沿時停止。DIP 封裝圖及各引線端功能圖 2.2 ISD2590 芯片封裝表 2.1 ISD2590 各引腳功能引線端名稱 功能1-7 A0/M0A6/M6 地址8-10 A7A9 地址11 AUX IN 輔助輸入12,13 VSSD、VSSA 數字和模擬

12、地14,15 SP+、SP- 揚聲器輸出16,28 VCCA 、VCCD 模擬、數字信號電源正極17,18 MIC、MIC REF 麥克風輸入和輸入?yún)⒖级?19 AGC 自動增益控制20,21 ANA IN、OUT 模擬信號輸入和輸出22 OVF 溢出山東建筑大學信電學院課程設計說明書423 CE 片選(低電平允許芯片工作) 24 PD 芯片低功耗狀態控制25 EOM 錄放音結束信號輸出26 XCLK 外部時鐘27 P / R 錄/放控制選擇操作模式當最高位地址(MSB)A8、A9 都為高電平時，地址端 就作為操作模式選擇端 （高電平有效）表 2.2 ISD2590 的控制模式模式控制 功能

13、典型應用A0/M0 信息檢索 快速檢索信息A1/M1 刪除 EOM 標志 在全部語音錄放結束時，給出 EOM 標志A2/M2 未用 當工作模式 操作時，此端應接低電平A3/M3 循環放音 從 0 地址開始連續重復放音A4/M4 連續尋址 可錄放連續的多段信息A5/M5 CE 電平觸發 允許信號中止A6/M6 按鈕控制 簡化器件接口使用操作模式時需要注意兩點：所有操作模式下的操作都是從 0 地址開始，以后的操作根據模式的不同，而從相應的地址開始工作。當電路中錄音轉放音或進入省電狀態時，地址計數器復位為0。操作模式位不加鎖定，可以在 MSB（A8、A9）地址位為高電平時，CE 電平變低的任何時間執

14、行操作模式操作。如果下一片選周期 MSB（A8、A9）地址位中有一個(或兩個)變?yōu)榈碗娖剑瑒t執行信息地址，即從該地址錄音或放音，原來設定的操作模式狀態丟失。分段錄放音山東建筑大學信電學院課程設計說明書52500 系列最多可分為 600 段，只要在分段錄/放音操作前(不少于 300 納秒)，給地址 A0A9 賦值，錄音及放音功能均從設定的起始地址開始，錄音結束由停止鍵操作決定，芯片內部自動在該段的結束位置插入結束標志（EOM）；而放音時芯片遇到 EOM 標志即自動停止放音。2500 系列地址空間是這樣分配的：地址 0599 作為分段用(見下表)，地址 600767 未使用，地址 7681023

15、為工作模式選擇。2.3.2 主控制單片機本系統由于需要較多的端口，所以選擇MSP430作為主控制器。TI公司設計的MSP430系列單片機是一種超低功耗的混合信號微控制器。這些微控制器通過16位RISC結構、CPU中的16個寄存器和常數發生器使MSP430微控制器能達到最高的代碼效率；靈活的時鐘源可以使器件達到最低的功率消耗；數字控制的振蕩器(DCO)可使器件從低功耗模式迅速喚醒，在少于6us的時間內激活到活躍的工作方式。MSP430的16位定時器經常被應用于工業控制中如:紋波計數器、數字化電機控制電表和手持式儀表等的理想配置，它的硬件乘法器大大加強了其功能并提供了軟硬件相兼容的范圍，提高了數據

16、處理的能力。MSP430Fx1x 系列具有FLASH 存儲器，不同型號單片機的存儲器容量和外圍模塊各不相同，使用者可以根據需要具體選擇。MSP430系列器件均是工業級的，運行環境溫度為-40+85。具有以下特點：處理能力強MSP430 系列單片機是一個 16 位的單片機，采用了精簡指令集（RISC）結構，具有豐富的尋址方式（7 種源操作數尋址、4 種目的操作數尋址）、簡潔的 27 條內核指令以及大量的模擬指令；大量的寄存器以及片內數據存儲器都可參加多種運算；還有高效的查表處理指令。這些特點保證了可編制出高效率的源程序。運算速度快MSP430 系列單片機能在 25MHz 晶體的驅動下，實現 40

17、ns 的指令周期。16 位的數據寬度、40ns 的指令周期以及多功能的硬件乘法器（能實現乘加運算）相配合，能實現數字信號處理的某些算法（如 FFT 等）。超低功耗MSP430 單片機之所以有超低的功耗，是因?yàn)槠湓诮档托酒碾娫措妷汉挽`活而可控的運行時鐘方面都有其獨到之處。山東建筑大學信電學院課程設計說明書6首先，MSP430 系列單片機的電源電壓采用的是 1.8-3.6V 電壓。因而可使其在1MHz 的時鐘條件下運行時，芯片的電流最低會在 165A 左右，RAM 保持模式下的最低功耗只有 0.1A。其次，獨特的時鐘系統設計。在 MSP430 系列中有兩個不同的時鐘系統：基本時鐘系統、鎖頻環（F

18、LL 和 FLL+）時鐘系統和 DCO 數字振蕩器時鐘系統?？梢灾皇褂靡粋€(gè)晶體振蕩器（32.768kHz）DT-26 OR DT-384，也可以使用兩個晶體振蕩器。由系統時鐘系統產生 CPU 和各功能所需的時鐘。并且這些時鐘可以在指令的控制下，打開和關閉，從而實現對總體功耗的控制。由于系統運行時開啟的功能模塊不同，即采用不同的工作模式，芯片的功耗有著顯著的不同。在系統中共有一種活動模式（AM）和五種低功耗模式（LPM0LPM4）。在實時時鐘模式下，可達 2.5A ，在 RAM 保持模式下，最低可達 0.1A 。山東建筑大學信電學院課程設計說明書73 設計內容3.1 電話錄音系統概述電話自動錄音

19、系統是計算機技術與語音處理技術的完美結合。本系統用單片機控制專用語言芯片，構成一套語音錄-放系統。若將該系統與電話機連用，便可實現錄音電話的功能，即在系統上電后，可以檢測電話線路發來的振鈴（鈴流） 。一旦檢測到鈴流，便進行模擬摘機，摘機后將主人留言（存在 DRAM 中）及固化留言（存在 EPRAM 中） ，發送給對方。最后開始錄入對方語音，直到檢測到對方掛機后的線路忙音為止。主人回家后可按放音鍵將對方留言發送出來，以便主人及時得到對方的留言信息3.2 系統方案設計數字存儲式自動應答錄音系統的原理如圖 1 所示，其核心器件是單片機。利用單片機檢測鍵盤、摘/掛機、鈴流等輸入信號，并相應地控制和實現

20、雙音多頻（DTMF）信號的發送、語音芯片的錄放音等功能。3.3 器件選型元器件清單見下表。山東建筑大學信電學院課程設計說明書8編號名稱型號數量R1電阻1K1R2、R3電阻10K2R4電阻5.1K1R5電阻470K1C1電容220u1C2、C3、C4、C7、C8電容0.1u5C5電容4.7u1C6電容22 u1LED發光二極管1S1開關3MIC駐極體話筒電壓電流參考錄音機1U1語音芯片ISD259013.4 系統設計在電話自動錄音系統中，電源方面，振鈴電路和通話電路由電話線上的直流饋電直接提取，其它電路用外電源（5V）供電。系統分為硬件和軟件兩部分。整個電路按功能主要分成兩大部分：語音收發電路和

21、錄音部分。語音收發部分的內部組成如圖 2 所示。要求可傳送的語音信號在300Hz3400Hz 之間。語音收發電路主要包括三大部分：振鈴電路、通話電路和發碼電路。工作過程為：平時通話電路和發碼電路同電話線斷開；當振鈴信號到達時，振鈴電路工作，促使蜂鳴器發聲；摘機后，即通過轉換開關使通話電路和發碼電話線接通，交換機檢測后立即停止發送振鈴信號，而轉接雙方的話音信號，通過通話電路實現通話。若欲向外輸出話音信號，首先摘機動作使發碼電路與電話線接通，交換機檢測到即送到撥號音；然后交換機負責把呼叫方撥發的 DTMF 信號送給被叫方，使被叫方電話振鈴。振鈴電路主要用 SGS 公司的 LS1240 芯片，通話電

22、路用TEA1061 實現，發碼電路使用可單片機接口的 HT9200A 芯片，可實現 DTMF 數據山東建筑大學信電學院課程設計說明書9的發送，且容易對其進行軟件控制。錄音時主要用 ISD2590 芯片。錄音部分的電路如附錄一中電路圖所示。單片機除了要控制 ISO2590 的 CE、P/R、PD 和 EOM4 個控制端，還要控制地址端的高 4位(A9A6)，以使信息的分辨率最小為 9.6s。圖中的繼電器開關 J1-2 可以控制芯片的錄音方式：當圖中所示連接開關，芯片從 MIC 錄音；當斷開 J1-2，語音信號從 20腳（ANA IN）錄入芯片，MIC 不起作用。3.5 軟件設計3.5.1 主程序

23、先掃描鍵盤（采用非編碼鍵盤），若所按鍵的鍵值小于或等于 0CH，表示要發碼，轉入發碼（SENDCODE）程序。這些鍵共包括：09、*和#鍵。若鍵值大于0CH，則表示是功能控制鍵，依次判斷是哪個鍵，然后轉入相應子程序。這里功能鍵共包括：ON/OFF、PLAY、READY、RECORD。流程圖如圖 3 所示。山東建筑大學信電學院課程設計說明書103.5.2 鍵盤掃描子程序程序采用非編碼鍵盤，單片機必須對所有按鍵進行監視。一旦發現有鍵按下，單片機應通過程序加以識別，找出它的行列值，并求出它的鍵值，然后轉入相應的處理程序，實現該鍵功能。3.5.3 ONOFF 鍵子程序ON/OFF 鍵是摘掛機控制鍵，它

24、對應的鍵值是 10H。當有振鈴信號輸入或欲輸出話音時，要將通話電路與電話線接通。此時可以按下 ON/OFF 鍵，單片機檢測到此鍵便控制繼電器 JK1(使 P1.4 取反)完成此要求。3.5.4 RECORD 鍵子程序RECORD 鍵是錄主人留言信息控制鍵，它對應的鍵值是 0DH。主人要把自己不在家的留言信息（例如：“您好，這是 XX 的自動留言機，主人不在家，請留言，留言時間是 80s”）。預先錄入 ISD2590 芯片中，以便需要時可以隨時調用。在這里留有 9s 的時間用來錄這段話。具體操作是：選按下 RECORD 鍵，程序檢測到此鍵后，便開始示主人留言信息并啟動單片機的 T0 中斷定時。9

25、s 后自動停止。山東建筑大學信電學院課程設計說明書11由于對 ISD2590 進行直接尋址時，信息的最小分辨率是 150ms，所以將 A0A5都接地，將 A6A9 連到單片機輸出端。這樣可以使信息的最小分辨率變?yōu)?.6s（150ms2 6=9.6s）。利用單片機的 T0 中斷定時器從 ISD 的初始地址（即A6A9 都為 0）開始定時 9s，并段時間留作主人留言區（剩下大約 0.6s 不用）。把接下來的 80s 用來錄對方留言信息。3.5.5 READY 鍵子程序READY 鍵是準備實現自動留言功能控制鍵，它對應的鍵值是 0EH。當主人出門前，預先按下此鍵等待。當有振鈴信號輸入時，振鈴檢測電路

26、檢測到振鈴響了 4 次后，便發給單片機一請求信號。單片機響應后，首先將通話電路與電話線接通（模擬摘機），然后將主人留言信息發給呼叫方，發送完畢后馬上準備進行錄音。本程序留有 80s 的時間錄對方留言信息，每次錄音都從上次錄音結束處開始到此次對方錄音完畢并掛機為止，循環錄制（自動覆蓋最前面信息），每次錄音完畢自動掛機。主人回家后，可以按下復位鍵，再進行其他的操作（比如播放留言信息）。流程圖如圖 4 所示。山東建筑大學信電學院課程設計說明書123.5.6 PLAY 鍵子程序PLAY 鍵是播放留言控制鍵，它對應的鍵值是 0FH。當主人要聽自己留言信息或?qū)Ψ搅粞孕畔r(shí)可以按下此鍵，這時便開始播放第一段
