1、精品文檔* 工程測量施工方案1.0 工程概況及簡述1.1 工程概況工程名稱：*工程項目建設單位：*有限公司建設地點：*設計單位：*設計有限公司工程規模：本項目包括* 道路 * 。 * 接規劃 * ，起點與 * 、在建*路相交，向東延伸止于*路，設計樁號 K0+000- K1 + 126.405,路線全長1.126公里；*路南段起于* 路，向南止于*路，設計樁號K0+00O- K0+429.263, 路線全長 0.429 公里； *西段起于 *路、 * 交叉口，向東與 * 路平交，止于 * 活動中心門前，與已建興*東段相接，設計樁號 K0+00O- K0+857.071,路線全長 0.857 公

2、里。三條道路合計總長2.413 公里。主要控制點為： * 路起點的規劃 * 路（在建二環路交叉口處） ，終 點處與 * 路終點、 * 路起點的交叉； * 路南段起點與* 路交叉處； * 路、 * 路終點和已建* 路東段相接處。工 期： 36O 個日歷天1.2 工程簡述道路工程本項目包括三條道路： * 路、 * 路南段及 * 路西段。 * 三路西接規劃 * 二路，起點與 * 二路、在建 * 路相交，向東延伸止于 * 路，設計樁號K0+00(H K1 + 126.405,路線全長1.126公里；*路南段起于*路，向南止于*三路，設計樁號 K0+00CHK0+429.263,路線全長0.429 公里

3、； *路西段起于 *路、 *路交叉口，向東與*路平交，止于新*活動中心門前，與已建*路東段相接，設計樁號 K0+000- K0+857.071,路線全長0.857公里。三條道路合計總長 2.413公里。本項目平面坐標系： 工程獨立坐標系； 高程系： 工程獨立高程系。主要設計標準公路等級：公路二級；設計速度： * 路及 * 路南段 60Km/h ；* 西段40Km/h 。設計荷載：路面：標準軸載BZZ-100；橋涵；公路-II級。路基寬度：*路、*路南段23米，其中中央分隔帶寬2米，路緣帶寬2X0.5米，行車道寬2X 7米，硬路肩2X2.5米，土路肩2X0.5米；*路西段寬17.5米，其中雙黃線

4、分隔帶0.5米，行車道寬2X 7 米，硬路肩2X0.75米，土路肩2X0.75米。路面結構：水泥混凝土路面。設計洪水頻率： 1/50 。地震動峰值加速度： 0.05g 。路面設計1、設計參數：自然區劃： IV6 區；交通等級：* 路、 * 路南段重交通；* 路西段 中等交通。設計基準期： 20 年；標準軸載： BZZ-100；土基回彈模量：35Mpa；基層回彈模量：1600Mpa；底基層回彈模量：1100Mpa；混凝土 28d 彎拉強度達到5.0Mpa；混凝土面層彎拉彈性模量為31 x 103Mpa2、路面結構組合設計：面 層： 25cm 水泥混凝土；基 層：18cm水泥穩定級配碎石；底 基層

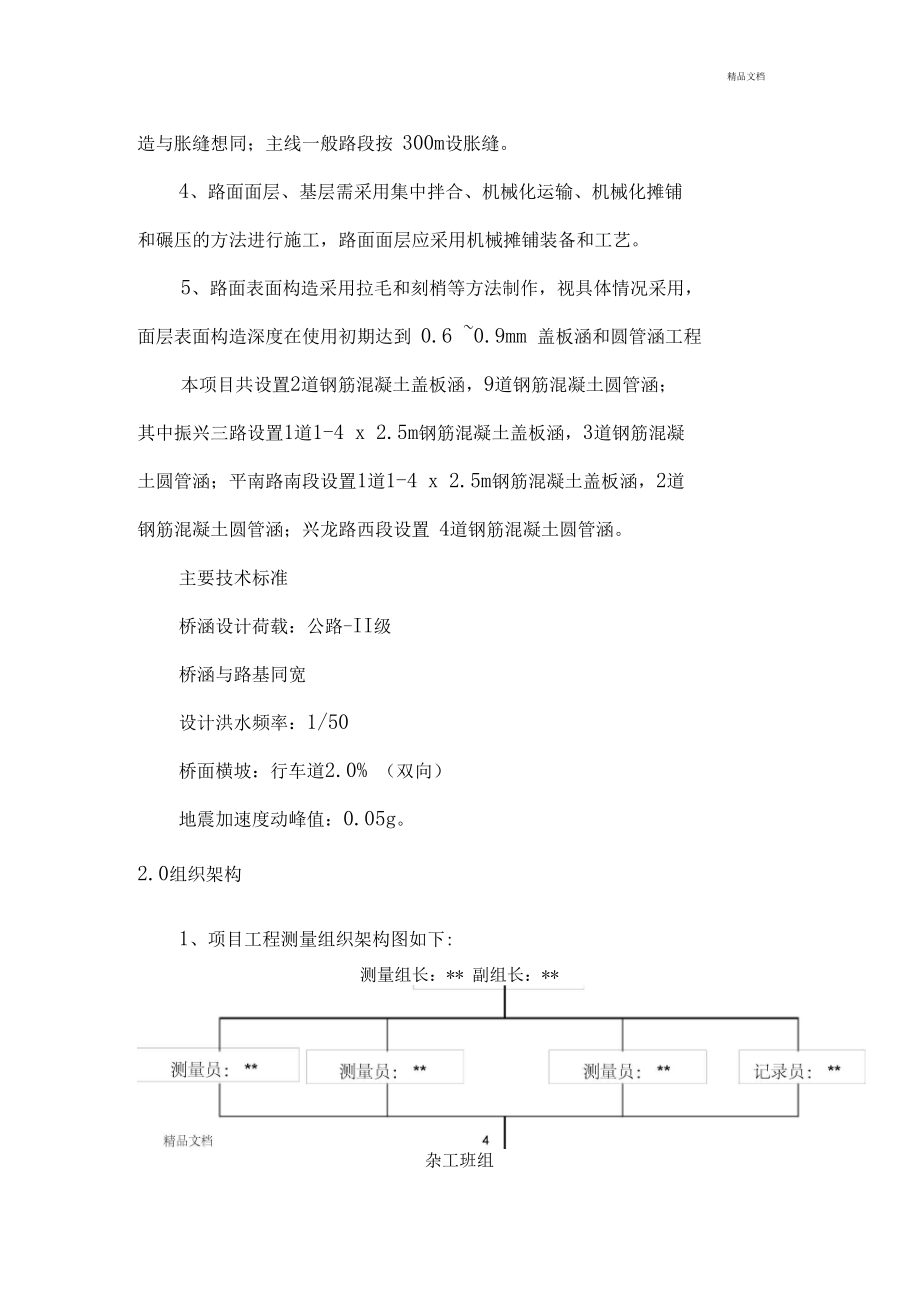

5、：18cm水泥穩定碎石；水泥穩定級配碎石基層和水泥混凝土面層之間設置瀝青封層。3、混凝土面板的接縫嚴格按照交通部部頒公路水泥混凝土路面施工規范(JTG F30-2003)的規定設置。每日施工結束或因臨時原因中斷時，必須設置橫向施工縫，其位置設在脹縫或者縮縫處，設在縮縫處的施工縫采用加傳力桿的平縫形式， 設在脹縫處的施工縫構精品文檔4精品文檔造與脹縫想同；主線一般路段按 300m設脹縫。4、路面面層、基層需采用集中拌合、機械化運輸、機械化攤鋪和碾壓的方法進行施工，路面面層應采用機械攤鋪裝備和工藝。5、路面表面構造采用拉毛和刻梢等方法制作，視具體情況采用， 面層表面構造深度在使用初期達到 0.6

6、0.9mm 蓋板涵和圓管涵工程本項目共設置2道鋼筋混凝土蓋板涵，9道鋼筋混凝土圓管涵； 其中振興三路設置1道1-4 x 2.5m鋼筋混凝土蓋板涵，3道鋼筋混凝 土圓管涵；平南路南段設置1道1-4 x 2.5m鋼筋混凝土蓋板涵，2道 鋼筋混凝土圓管涵；興龍路西段設置 4道鋼筋混凝土圓管涵。主要技術標準橋涵設計荷載：公路-II級橋涵與路基同寬設計洪水頻率：1/50橋面橫坡：行車道2.0% （雙向）地震加速度動峰值：0.05g。2.0組織架構1、項目工程測量組織架構圖如下:測量組長：* 副組長：*雜工班組精品文檔3.0 測量依據1、 * 設計有限公司設計的 * 工程施工圖紙。2、國家及廣東地區現行施

7、工規范和規程。工程測量規范GB50026-93公路工程技術標準 JTG B01-2003公路勘測規范JTG C10-20073據 * 全年的氣象條件、建設地點、地形和環境情況。4本單位的技術裝備力量及施工經驗。5據施工現場的實際情況、工程特點、施工條件、工期要求等綜合因素進行編制。4.1 工程測量措施4.2 工程測量施工方案及精度保證措施測量先行是施工管理中的要求， 測量工作的質量直接影響到工程的質量，本公司在工程施工管理中，歷來注重測量管理工作。除建立兩級測量復核制度外， 對本工程還將成立專職測量組， 以確保測量工作高效、優質。1、測量工作程序：開工前對業主和設計單位移交的導線點和水準點進行

8、閉合復測，復測合格并經業主和監理工程師簽認后方能施工。測點交接-測點復測-建立施工導線網，布水準控制點一局部放2、控制系統的建立：針對本工程規模及特點， 建立現場平面及高程控制系統， 以便于在施工全過程中進行測量的控制。1、平面控制系統采用導線測量方法建立一級導線平面控制系統， 系統布設以甲方提供的控制點為導線起始方向，沿本工程外圍采用測角精度為 2 秒，測距精度為2mm+2ppm：站儀，布設一環形閉合導線并聯測甲方提供 的控制點。導線點的位置應通視條件良好，間距50100nl不易受周邊環境的影響，并保護好定位樁。2、高程控制系統建立以導線點為基礎， 等級為四等的高程控制系統， 采用高等級 水

9、準儀由甲方提供的水準點將標高引至各導線點上。3、放線控制1、施工流程根據導線、高程控制點放出橋的中線，縱向每隔 10 米設置一中樁和一對邊樁，用水準儀在中樁和邊樁上分別標記現場實際高程。根據橋中線放出橋兩側邊線，設置邊樁，在路口圓弧測設中，在保證準確度和精度的前提下， 為施工方便可采用市政部門較為通用的“中央縱距離法” 。2、施工方法 在本工程開工前， 會同監理對業主及設計單位提供的平面坐標及高程控制點、網進行閉合復測，并在條件允許的情況下，盡快與相鄰工程的測量控制點、 網進行聯測， 測量記錄及結果由業主及監理審核簽認后方可進入正式施工。 根據已有的高級控制點、 網， 結合各條施工線路走向及需

10、要，加密布置施工控制網，施工控制網各點之間應保持良好的通視狀況，以方便隨時進行閉合復測， 所有的測量記錄及結果應在報送監理審核簽認后方可使用。 做好各施工控制點的保護工作，豎立明顯的標志牌，以防止損壞。 根據控制點測放出中線控制樁位置， 并進行各部位水準測量。 樁基施工采用線路中線樁控制，并根據線路曲線的特點，加密至10m一點作控制，以確保曲線段線型流暢。3、保證測量準確度和精度的措施 施工中應盡量保護所有標志，對施工中不移動的中樁及距中線較近的中線水準固定點用石堆或澆注砼或其它措施予以保護。 對于施工中無法保留的標志和水準固定點，將其移至橋段范圍之外。 施工期間應定時對導線, 高程控制網進行

11、復測， 保證其位置沒有發生位移。 具體測量方法和使用的儀器以簡練、 實用、 保證精度為原則，建立復核制度，復核人員可用不同的方法進行檢查。4.3 工程測量精度要求4.3.2 二級及以下等級公路的平面控制測量，應符合下列規定：1、平面控制測量可采用導線測量方法。導線的起點、終點及每間隔不大于30km的點上，應與高等級控制點聯測；當聯測有困難時, 可分段增設GPS空制點；2、導線測量的主要技術要求，應符合表 6.2.2的規定；表1二級及以下公路導線測量的主要技術要求導線長 度邊長儀器精 度等級測角中 誤 差()測距相對 中誤差聯測檢核方位閉合差 ()相對閉合 差<304002

12、級儀器12< 1/200024后<1/20006006 級儀器2040環注：表中n為測站數。4.3.3 二級及以下等級公路的高程控制測量，應符合下列規定:1、高程控制測量的主要技術要求，應符合表 2的規定；表2 二級及以下公路高程控制測量的主要技術要求等級每千米局差全中誤差(mrm路線長度往返較差、附合或環線閉合差 (mrm五等153030五注：L為水準路線長度。2、水準路線應每隔30km與高等級水準點聯測一次。4.3.4 定測放線測量，應符合下列規定：1、作業前，應收集初測導線或航測外控點的測量成果，并應對 初測高程控制點逐一檢測。高程檢測較差不應超過30五mm(L為檢測

13、 線路長度，單位為kmj);2、交點的水平角觀測，正交點1測回，副交點2測回。副交點 水平角觀測值較差不應大于表 6.2.4 1的規定；副交點測回間角值較差的限差儀器精度等級副交點測回間角值較差限差()2級儀器156級儀器204、線路中線測量，應與初測導線、航測外控點或GPS點聯測。聯測間隔宜為5kmi特殊情況下不應大于10kmi線路聯測閉合差不應 大于表3的規定。表3中線聯測閉合差的限差線路名稱方位角閉合差()相對閉合差一級及以上公路30而1/2000二級及以下公路60 Un1/1000注：n為測站數；計算相對閉合差時，長度采用初、定測閉合環 長度。6.2.5 定測中線樁位測量，應符合下列規

14、定：1線路中線上，應設立線路起終點樁、千米樁、百米樁、平曲 線控制樁、橋梁或隧道軸線控制樁、轉點樁和斷鏈樁，并應根據豎曲 線的變化適當加樁；2線路中線樁的間距，直線部分不應大于 50ml平曲線部分宜 為20ml當公路曲線半徑為3060ml緩和曲線長度為3050m時， 其中線樁間距不應大于10nl曲線半徑和緩和曲線長度小于 30m的或在回頭曲線段，中線樁間距不應大于 533中線樁位測量誤差，直線段不應超過表6251的規定；曲線段不應超過表6.2.5 2的規定；表6.2.5 -1中線樁位測量的限差要求線路名稱縱向誤差橫向誤差鐵路、一級及以上公路_S_ 40.1200010二級及以
