3.1探究形變與彈力的關系教案(粵教版必修1)

1、3.1 探究形變與彈力的關系教案（粵教版必修1）教學重點1.彈力是在物體發生形變后產生的，了解彈力產生的原因、方向的判斷和大小的計算是本節教學的重點.2.彈力的有無和彈力方向的判斷是教學中學生較難掌握的知識，應加以注意.教學難點彈力的有無及方向的判斷.教學難點探究式、啟發式、討論式.教學用具1.演示形變用的橡皮泥、棉線、泡沫塑料、木板、彈簧、木塊、激光器、平面鏡等.2.演示胡克定律用的帶長度刻度的木板，彈簧、鉤碼等.課時安排2 課時三維目標知識與技能1 .知道常見的形變.2 .會用簡單的器材顯示微小形變.3 .會判斷彈力的有無及彈力的方向.4 .能通過實驗探究得出彈力與形變的關系，知道胡克定律

2、.5 .通過在實際問題中確定彈力的方向，培養學生的觀察能力和分析能力.過程與方法1 .經歷將微小形變放大的實驗過程，初步體味放大法在物理學上的應用，嘗試設計實驗方案顯示鋼絲的微小形變.2 .知道實驗數據處理常用的方法，嘗試使用圖象法處理數據.情感態度與價值觀1 .通過走訪調查或網上查找有關資料，了解不同勁度的材料在日常生活中和工程技術中的不同用途，感受物理與實際生活、生產密切相關.2 .真實準確地記錄實驗數據，體會科學的精神和態度在科學探究過程中的重要作用.在體驗用簡單的工具和方法探究物理規律的過程中，感受學習物理的樂趣，培養學生善于把物理學習與生活實踐結合起來的習慣.3 .從任何物體都能發生

3、形變?nèi)胧?，培養學生實事求是的世界觀.教學過程導入新課每小組分發一枝鉛筆和一根細鐵絲，讓同學們自己動手繞制一個小彈簧.（可以讓學生在家先做好）讓學生拿起自繞的小彈簧，輕輕地拉一拉或壓一壓.師 在彈簧被拉伸的同時，有沒有感覺到你的手受到一個力的作用？生 有.師 那么，這又是個什么力呢？它是怎樣產生的，它的大小、方向各如何？帶著這些問題我們一起來探究有關“形變與彈力”的問題 .推進新課師 先來看幾個小實驗.用手捏橡皮泥、用力拉壓彈簧、用力壓木板，它們的形狀都發生了變化 . 請問什么是形變呢？生 物體的形狀或體積的改變叫做形變.師 產生形變的原因是什么？生 形變的原因是物體受到了外力.師 一塊橡皮泥用

4、手可以捏成各種形狀，捏后它將保持這種形狀.棉線彎曲后的形狀也不再復原 .把一塊木板壓彎后，放手木板又恢復原形.把彈簧拉長后也能恢復原形.能夠恢復原來形狀的形變，叫做彈性形變.彈簧、木板、 泡沫塑料等發生的形變屬于這一種.不能夠恢復的形變，叫做塑性形變.棉線、橡皮泥等發生的形變屬于這一種.以后重點研究彈性形變，不加說明就指這種彈性形變.實驗:用鐵絲彎成一根彈簧，跟用鋼絲彎成的彈簧對比.在下面掛較少的鉤碼時，去掉鉤碼，兩彈簧都能恢復原長.當下面掛的鉤碼較多時，鐵絲制作的彈簧不能恢復原長，而鋼絲彎成的彈簧可以恢復原長.可以看出，彈性形變是在一定范圍內成立的.即有彈性限度.實驗探究 微小形變的演示1（

5、設計思想）物體的形變總是伴隨彈性力而產生的，然而，對于堅硬的物體，由于形變很微小，學生無法覺察，因此他們?nèi)鄙龠@種感性認識.用上端塞有細玻璃管的貯液燒瓶可以使微小的形變現象得到放大.但如果學生懷疑現象是熱膨脹的結果，該怎么辦呢？用橢圓截面的大墨水瓶代替圓截面燒瓶就能夠巧妙地解決這個問題.實驗裝置實驗儀器十分簡單，用一只橢圓截面的大墨水瓶，在瓶口的塞子中穿一根兩端開口的玻璃管（內徑1 2 mm） ，并在玻璃管的一側固定一白色的背景屏，玻璃瓶內裝滿紅色的液體，使紅色液體的液面位于玻璃管的中段.演示步驟1 .用手壓一只塑料瓶，使學生看到形變現象，進而提出問題:“如果對石塊、玻璃杯或者鋼棒之類的堅硬物體

6、施加壓力或拉力，它們是否會產生形變呢？”2 .拿出橢圓截面墨水瓶，用手指甲彈擊瓶殼，使它發出清脆的響聲，然后從橢圓截面的短軸方向向里擠壓瓶子，使學生見到細玻璃管內的水柱液面明顯上升的現象.當學生見到這個現象時， 會感到十分驚奇，因為在他們的觀念中只有橡皮、塑料之類的東西會產生形變，所以他們很自然地提出問題:“這究竟是不是玻璃的瓶子？”3 .用鋼筆帶套的一端敲擊瓶子的外殼，使它發出更為清脆的響聲，再次證實瓶子是玻璃的雖然他們不再懷疑瓶子的材料了，但為什么水柱會上升的問題仍然沒有解決.有一部分學生會聯想到日常熟悉的溫度計而認為是熱脹冷縮所致，怎樣引導他們呢？4 .教師繼續演示:從瓶子的截面長軸方向

7、向里擠壓，使學生見到玻璃管里的液面突然下降的現象 . 這確實又是一個驚人的結果，從而否定了學生中上述的錯誤想法.5 .讓學生自己操作實踐一下，學生的心理狀態和思維水平又進了一步，認為堅硬的物體不會發生形變的觀點得到了糾正，關于形變隨彈性力產生的認識得到了鞏固.微小形變的演示2觀察桌面的微小形變實驗:桌面上放激光器、兩個平面鏡，激光通過兩個平面鏡反射后照到墻上.當用手壓桌子時，墻上的光點發生移動，這說明桌面發生了形變.本實驗中我們利用了激光的方向性好、亮度高等特點，巧妙地利用平面鏡反射原理將桌面的微小形變進行了放大.當用力壓堅硬的桌面時，桌面發生微小形變，凹下一個很小的角度。，平面鏡放在桌面上，

8、平面鏡也轉過。角（如圖3-1-1所示），保持入射光線的方向不變，此時反射光線轉過 2。角，再投到較遠的墻壁上（或刻度尺上），顯示光點移過一個可見的較大的距離L.人射光圖 3-1-1微小形變的演示3鋼絲、棉線在拉長時也發生了形變，而這種形變也是不易觀察到的創新設計：鋼絲下端懸掛蘋果（或其他重物），設計實驗觀察鋼絲的微小拉伸形變.參考方案:如圖3-1-2所示，利用凸透鏡能成放大實像的折射成像原理，將鋼絲微小拉伸形變進行放大.凸透UP.圖 3-1-2具體做法如下：在鋼絲下部黏一橡皮泥作標記A,用平行光源 C照射標記，調節透鏡D位置，使在屏B上得到清晰的標記像 E.師生師生師想一想，你能通過什么現象觀

9、察到鋼絲的形變？建議你動手做一做，驗證你的想法通過上面的探究實驗說明了什么？它們發生了微小形變.你們從中能得出什么結論？（1）任何物體都能發生形變；（2）有的物體形變較為明顯，有的物體形變極其微小.彈簧拉木塊時,物體受力后發生形變，形變后的物體對跟它接觸的物體又有什么作用呢? 實驗:木塊壓在泡沫塑料上，泡沫塑料形變后對木塊產生向上的支持力彈簧伸長后產生對木塊的彈力 .生發生形變的物體由于要恢復原狀，對與它接觸的物體會產生力的作用，這種力叫做彈力師 定性地分析彈力的大小跟什么因素有關？生 經討論得：彈力的大小跟形變的大小有關，形變越大，彈力也越大；形變消失，彈力就消 失.師彈力的方向怎樣呢？生

10、彈力的方向與形變的方向相反或與使物體產生形變的外力相反師 通過閱讀課文談?wù)剬?、壓力、支持力的認識.泡沫塑料要恢復原狀，會對物物塊要恢復原狀，也會對泡沫說明：一物塊放在泡沫塑料上，物塊和泡沫塑料都產生了形變 塊產生向上的彈力， 這個彈力就是泡沫塑料對物塊的支持力； 塑料產生向下的彈力，這個彈力就是物塊對泡沫塑料的壓力用繩子吊著一個物體， 繩子和物體都會產生形變，為了恢復原狀，物體或繩子會分別向?qū)Ψ疆a(chǎn)生一個拉力，這兩個拉力也是彈力.師 拉力、壓力、支持力的方向是怎樣確定的呢？經討論得出：拉力繩子的拉力是繩對所拉物體的彈力，方向總是沿著繩而指向繩收縮的方向壓力、支持力A.壓力的方向垂直于支持面而

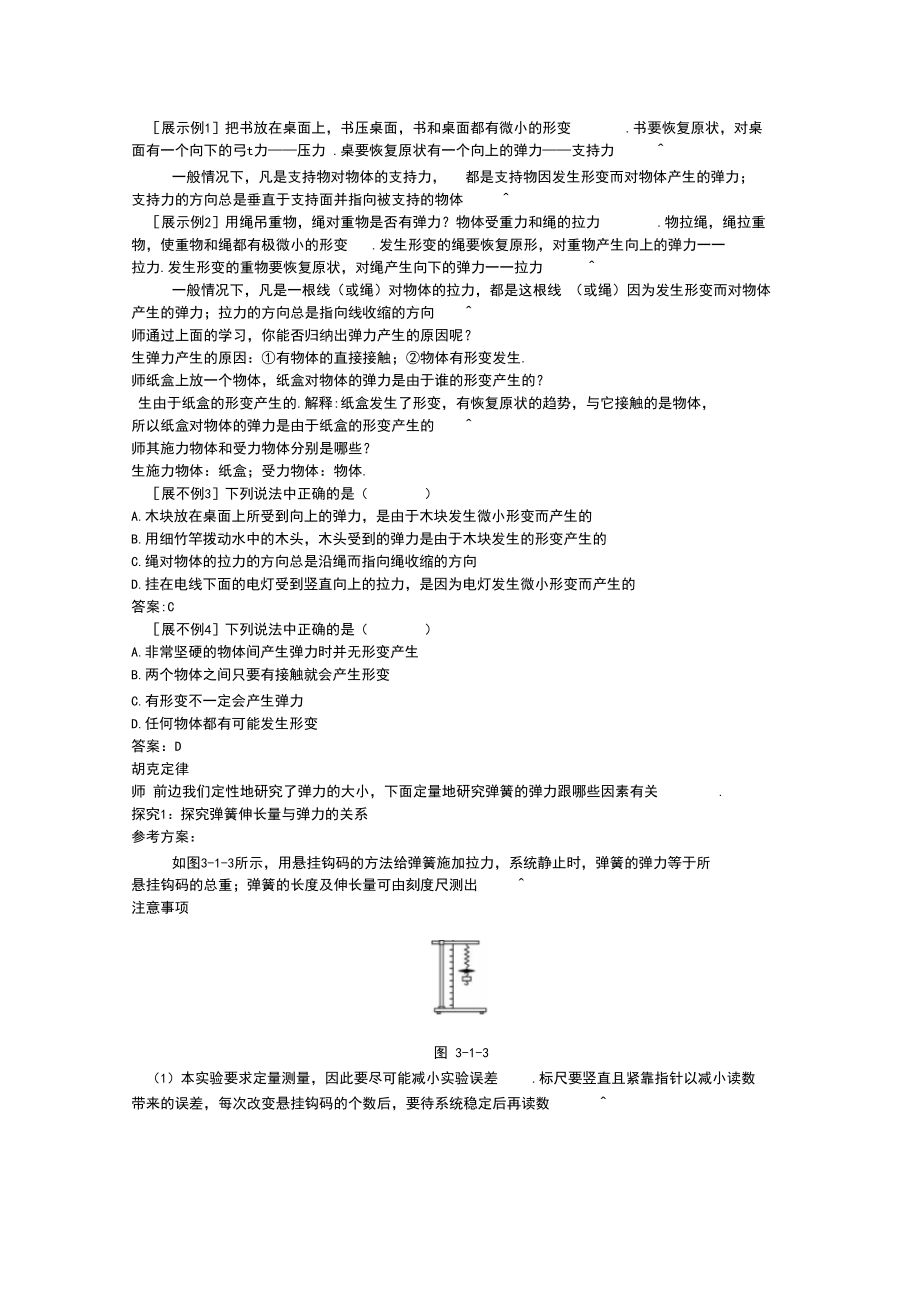

11、指向被壓的物體B.支持力的方向垂直于支持面而指向被支持的物體展示例1把書放在桌面上，書壓桌面，書和桌面都有微小的形變.書要恢復原狀，對桌面有一個向下的弓t力壓力 .桌要恢復原狀有一個向上的彈力支持力一般情況下，凡是支持物對物體的支持力，都是支持物因發生形變而對物體產生的彈力；支持力的方向總是垂直于支持面并指向被支持的物體展示例2用繩吊重物，繩對重物是否有彈力？物體受重力和繩的拉力.物拉繩，繩拉重物，使重物和繩都有極微小的形變.發生形變的繩要恢復原形，對重物產生向上的彈力一一拉力.發生形變的重物要恢復原狀，對繩產生向下的彈力一一拉力一般情況下，凡是一根線（或繩）對物體的拉力，都是這根線 （或繩）

12、因為發生形變而對物體 產生的彈力；拉力的方向總是指向線收縮的方向師通過上面的學習，你能否歸納出彈力產生的原因呢？生彈力產生的原因：有物體的直接接觸；物體有形變發生.師紙盒上放一個物體，紙盒對物體的彈力是由于誰的形變產生的？生由于紙盒的形變產生的.解釋:紙盒發生了形變，有恢復原狀的趨勢，與它接觸的是物體， 所以紙盒對物體的彈力是由于紙盒的形變產生的師其施力物體和受力物體分別是哪些？生施力物體：紙盒；受力物體：物體.展不例3下列說法中正確的是（）A.木塊放在桌面上所受到向上的彈力，是由于木塊發生微小形變而產生的B.用細竹竿撥動水中的木頭，木頭受到的彈力是由于木塊發生的形變產生的C.繩對物體的拉力的

13、方向總是沿繩而指向繩收縮的方向D.掛在電線下面的電燈受到豎直向上的拉力，是因為電燈發生微小形變而產生的答案:C展不例4下列說法中正確的是（）A.非常堅硬的物體間產生彈力時并無形變產生B.兩個物體之間只要有接觸就會產生形變C.有形變不一定會產生彈力D.任何物體都有可能發生形變答案：D胡克定律師 前邊我們定性地研究了彈力的大小，下面定量地研究彈簧的彈力跟哪些因素有關.探究1：探究彈簧伸長量與彈力的關系參考方案：如圖3-1-3所示，用懸掛鉤碼的方法給彈簧施加拉力，系統靜止時，彈簧的彈力等于所 懸掛鉤碼的總重；彈簧的長度及伸長量可由刻度尺測出注意事項圖 3-1-3（1）本實驗要求定量測量，因此要盡可能

14、減小實驗誤差.標尺要豎直且緊靠指針以減小讀數帶來的誤差，每次改變懸掛鉤碼的個數后，要待系統穩定后再讀數(2)實驗中所提供的米尺精確度為1 mm,應估讀一位.(3)彈簧組盒中說明書已說明每個彈簧的彈性限度，注意不要超過它的彈性限度使用.建議做法(1)選擇器材：從彈簧組盒中選擇一彈簧(注意它的彈性限度) 懸掛在鐵架臺的橫桿上； 實驗桌上有200 g、50 g的鉤碼各一盒，選擇 50 g鉤碼來做這一實驗(想一想，為什么)(2)首先將實驗裝置調整妥當(如整個裝置是否豎直平穩，標尺與彈簧的距離是否合適，標尺面與彈簧上的指針是否在同一平面內，是否便于讀數等)(3)讀出彈簧自然下垂時指針所指刻度.(4)懸掛

15、50 g鉤碼一個，待穩定后，讀出彈簧上指針所指刻度并計算出彈簧的伸長量記入表格.(5)逐個增加鉤碼，重復第 4步，至少做5組數據.初態指針對應刻度彈簧彈力(X9.8X 10-3 N)指針所指刻度彈黃伸長量(6)圖象法處理數據：在下面的坐標紙上，以彈簧彈力為縱軸，彈簧伸長量為橫軸建立坐標系，如圖3-1-4所示.描出這5個特殊點，以尋找彈簧彈力和彈簧伸長量之間的關系4F/Ntttttt 1TTT7TTT777T tttttt TTTTTT TTTTTT T7TTTT TTTTTTTTTTTTTTTTT TTTTTTTTTTT TTTTTTTTTTT TT7TTTTTTTT

16、TTTTTTTTTTT TTTTTTTTTTT TTTTTTTTTTT TTTTTTTTTTT TTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTT_ TTTTTT TTTTTT tttttt TTTTTTTt-TTTTTTTTt-TTTTTTTTT拓展一步：常用的實驗數據的處理方法有 ：計算法(求比值、求積、求和、求差等)和圖 象法兩種.兩相比較，圖象法處理數據更為直觀、更容易得出物理變化規律，且該種方法處 理數據能更好地減小實驗的偶然誤差.結論:分析實驗數據可以得到胡克定律：彈簧彈力的大小f跟彈簧伸長的長度成正比.寫成公式為f=kx,k為勁度系數，跟彈簧絲的粗細、材料

17、、彈簧的直徑、繞法、彈簧的 長度等量有關，這個量反映了彈簧的特性.探究2:研究銅絲的彈性限度安全警告隨著懸掛鉤碼個數的增加，某一時刻銅絲可能會因超過抗拉限度而發生斷裂，在實驗過程中，要防止銅絲斷開傷眼.在鉤碼的正下方地面墊上泡沫或其他物體，以免祛碼落地砸壞地面參考實驗方案本實驗中，采用在細銅絲下方懸掛鉤碼的方法，逐漸拉伸銅絲，為便于觀察，在豎直銅絲旁立一標尺，且于銅絲某一位置粘一紅色指針來顯示銅絲的伸長.如圖3-1-5所示.圖 3-1-5建議做法：（1）先輕輕地將銅絲跨過定滑輪捋直使之自然下垂，記下銅絲下端不掛鉤碼時指針所指的刻度（此時銅絲為原長）（2）在銅絲下端懸掛 200 g鉤碼一個，待系

18、統穩定平衡后，記下此時紅色指針所指刻度.然后取下鉤碼觀察指針能否回到原位置.（3）再逐個增加50 g的鉤碼（每增加一個形變應很明顯），記下每次銅絲的伸長量，重復上一步驟.（4）取下鉤碼，大體確定銅絲的彈性限度數據U攵集:初態指針所在位置懸掛物總重銅絲伸長量是否發生彈性形變下面是一組課堂探究題，有些知識可能學生還未學到，僅供參考 課堂探討1如圖3-1-6所示，一根輕彈簧上端固定在。點，下端拴一個鋼球 P,球處于靜止狀態，現對球施加一個方向向右的外力F,使球緩慢偏移，在移動中的每一個時刻，都可以認為鋼球處于平衡狀態.若外力F方向始終水平，移動中彈簧與豎直方向的夾角0 <90。且彈簧的伸長量不

19、超過彈性限度.請分小組探討彈簧伸長量x與cos。的函數關系圖象中，最接近的是解析：由于小球一直處于平衡狀態，就可以按照受力平衡來解決問題.將小球受到的三個力畫成矢量三角形.由于重力不變，拉力 F方向不變，由此可得彈簧的拉力F彈=一,由胡克cos9定律知5彈=卜*,即可以得到 x=G-.故第四個圖正確.課堂探討2某實驗小組做了以下研究：如圖3-1-8所示中OC為一遵循胡克定律的彈性輕繩，其一端固定于天花板上的 。點，另一端與靜止在動摩擦因數恒定的水平地面上的滑塊A相連，當繩處于豎直位置時，滑塊 A對地面有壓力作用，B為緊挨繩的一光滑水平小釘，它到天花 板的距離BO等于彈性繩的自然長度，現用一水平

20、力 F作用于A,使之向右做直線運動.在 運動過程中，作用于滑塊 A的滑動摩擦力（繩一直處于彈性限度以內）（）圖 3-1-8B.保持不變D.先增大后減小A.逐漸增大C.先減小后增大答案：B課堂探討3某物理實驗小組做“探究彈簧的伸長與所受拉力的關系”的實驗在鐵架臺上懸掛一根很輕的彈簧，再在其下端掛上不同數目的鉤碼 ，用刻度尺量出每次彈簧的伸長 .下表為實驗記錄實驗次數1234567拉力大小(N)0.050.100.150.200.250.300.35彈簧的X (cm)24681012.515(1)從實驗記錄數據分析，你能發現彈簧的伸長與拉力有何關系嗎(2)用此彈簧能制成測量范圍為多大的彈簧測力計？

21、(3)該物理實驗小組的同學們準備自己動手制作彈簧測力計，他們選取甲、乙兩種規格不同的彈簧進行測試，測試結果如圖3-1-9所示.圖中OA段和OB段是彈性形變范圍內.若要制作量 程較大的彈簧測力計，他們應該選哪根彈簧 *要制作精確度較高的彈簧測力計，又應選哪根彈簧？i AL/cm8 .圖 3-1-9解析：(1)從實驗記錄數據不難看出，彈簧的伸長與所受的拉力成正比(2)測量范圍為00.25 N,因為之后不符合正比關系.(3)彈簧測力計是根據在彈簧的彈性限度內，彈簧受到的拉力越大，彈簧的伸長就越長的 特性來制作的.由圖可知，甲、乙兩彈簧伸長相同的長度，乙受到的拉力比甲大，因此乙彈 簧可用來測較大的力；

22、甲、乙兩彈簧受到相同的拉力時，彈簧甲的伸長比乙的大，可以提高精確度，故甲彈簧可制作精確度較高的測力計.課堂探討4用金屬制成的線材(如鋼絲、鋼筋)受到拉力會伸長，17世紀英國物理學家胡克發現，金屬 絲或金屬桿在彈性限度內的伸長量與拉力成正比，這就是著名的胡克定律，這一發現為后人對材料的研究奠定了重要的基礎.現有一根用新材料制成的金屬桿，長為4 m,橫截面積為0.8cm2,設計要求它受到拉力后的伸長不超過原長的1/1 000，由于這一拉力很大，直接測試有困難就選用同種材料制成樣品進行測試，通過測試取得數據如下：長度2力7量截250500N750W1000N1OJO cm30.02 an0 0

23、4 m0,06 cm0.08 an1 10.05 cm1 10.04 cm0.03 cm0 .12 cm0 16 cm20 05 cm20 08 cm116 cm0.24 an0.32 cm(1)根據測試結果，推導出線材伸長量x與材料白長度1、材料的截面積 S及拉力F的函數關系.(2)在尋找上述關系中，你運用了哪種科學研究方法？(3)通過對樣品的測試，求出新材料制成的金屬細桿能承受的最大拉力解析：(1)比較截面積都是0.05 cm2,拉力相等的情況下，伸長量與材料長度的關系，可以看出：線 材受拉力作用后其伸長量與材料的長度成正比；同理比較長度一定時(比如選長度為 1 m),拉力一定的情況下，線

24、材的伸長量與材料的截面積成反比 ；同理比較在長度一定(如取1 m),截面 積一定(如取0.05 cm2)的情況下，拉力與伸長量的關系，可以看出：拉力與線材的伸長量成正比.kxS綜合起來可得線材伸長量x與材料的長度1、材料的截面積S及拉力F的函數關系為：F=&S.1(2)在尋找上述關系中，主要運用了比較、歸納、總結、推斷的科學研究方法(3)按設計要求，它受到拉力后的伸長量不超過原長的1/1 000,則長為4 m、橫截面積為0.8 cm2的線材的伸長量最大可為 0.4 cm,根據(1)所得結論，我們可以推斷:4 m,0.8 cm2,用250 N的拉力去拉時其伸長量為 0.01 cm,那么由

25、拉力與伸長量的關系可推斷 :4 m,0.8 cm2,伸長量 為0.4 cm時金屬細桿能承受的最大拉力為10 000 N.說明：對于實驗數據處理，特別是牽涉到影響某一物理量的因素有多少時，要注意用控制變量法去處理，即假設在某些因素相同的條件下，研究要研究的物理量與不固定因素之間的關系.以此類推，歸納總結出要研究的物理量與影響該物理量因素之間的數學關系課堂練習以下是一位同學做“探究形變與彈力的關系”的實驗 (1)下列的實驗步驟是這位同學準備完成的.請你幫這位同學按操作的先后順序，用字母排列出來：.A.以彈簧伸長量為橫坐標，以彈力大小為縱坐標，描出各組數據(x,F)對應的點，并用平滑的曲 線連結起來.B.記下彈簧不掛鉤碼時，其下端在刻度尺上的刻度L0
