5 學生實驗測量電源的電動勢和內阻

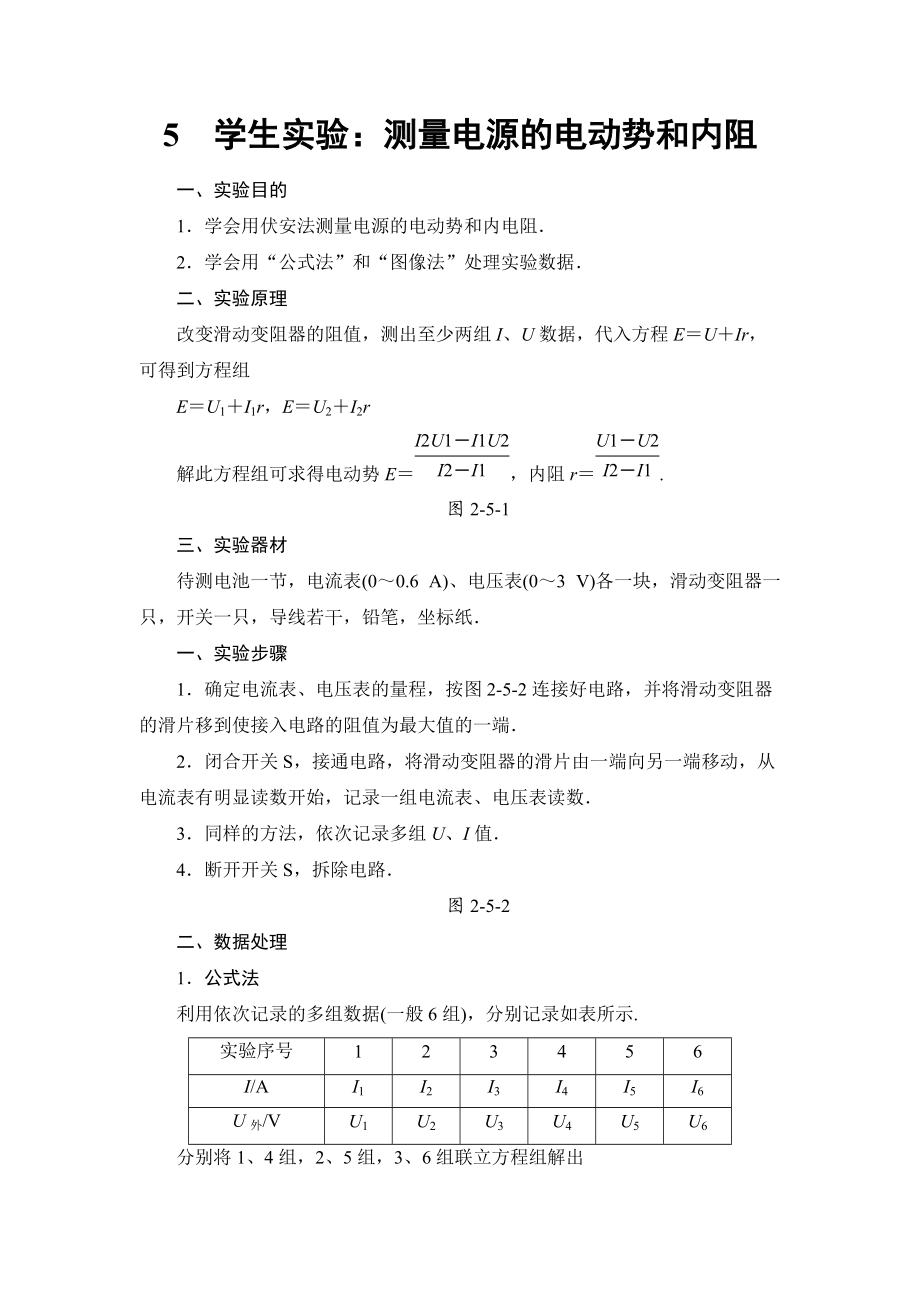

1、5學生實驗：測量電源的電動勢和內阻一、實驗?zāi)康?學會用伏安法測量電源的電動勢和內電阻2學會用“公式法”和“圖像法”處理實驗數據二、實驗原理改變滑動變阻器的阻值，測出至少兩組I、U數據，代入方程EUIr，可得到方程組EU1I1r，EU2I2r解此方程組可求得電動勢E，內阻r.圖2­5­1三、實驗器材待測電池一節，電流表(00.6 A)、電壓表(03 V)各一塊，滑動變阻器一只，開關一只，導線若干，鉛筆，坐標紙一、實驗步驟1確定電流表、電壓表的量程，按圖2­5­2連接好電路，并將滑動變阻器的滑片移到使接入電路的阻值為最大值的一端2閉合開關S，接通電路，將滑動

2、變阻器的滑片由一端向另一端移動，從電流表有明顯讀數開始，記錄一組電流表、電壓表讀數3同樣的方法，依次記錄多組U、I值4斷開開關S，拆除電路圖2­5­2二、數據處理1公式法利用依次記錄的多組數據(一般6組)，分別記錄如表所示.實驗序號123456I/AI1I2I3I4I5I6U外/VU1U2U3U4U5U6分別將1、4組，2、5組，3、6組聯立方程組解出E1、r1，E2、r2，E3、r3，求出它們的平均值E，r作為測量結果2圖像法把測出的多組U、I值，在U ­I圖中描點畫圖像，使U ­I圖像的直線經過大多數坐標點或使各坐標點大致分布在直線的兩側，如圖2&#

3、173;5­3所示，由UEIr可知：圖2­5­3(1)縱軸截距等于電源的電動勢E，橫軸截距等于外電路短路時的電流Im.(2)直線斜率的絕對值等于電源的內阻r.(3)若電源內阻r0(理想電源)，則UE.三、誤差分析1偶然誤差主要來源于電壓表和電流表的讀數以及作U­I圖像時描點不準確2系統誤差主要原因是未考慮電壓表的分流作用，使得電流表上讀出的數值比實際的總電流(即流過電源的電流)要小一些U越大，電流表的讀數與總電流的偏差就越大，將測量結果與真實情況在U­I坐標系中表示出來，如圖2­5­4所示，可見E測E真，r測r真圖2

4、3;5­4四、注意事項1為了使電池的路端電壓變化明顯，電池的內阻宜大些，宜選用舊電池和內阻較大的電壓表2電池在大電流放電時極化現象較嚴重，電動勢E會明顯下降，內阻r會明顯增大，故長時間放電電流不宜超過0.3 A，短時間放電電流不宜超過0.5 A因此實驗中不宜將I調得過大，讀電表的示數時要快，每次讀完后應立即斷電3當干電池的路端電壓變化不很明顯時，作圖像時，縱軸單位可取的小一些，且縱軸起點可不從零開始如圖2­5­5所示，此時圖線與縱軸交點仍為電池的電動勢E，但圖線與橫軸交點不再是短路電流，求內阻時要在直線上取相隔較遠的兩點，用r求出圖2­5­54

5、為了提高測量的精確度，在實驗中I、U的變化范圍要大一些，計算E、r時，U1和U2、I1和I2的差值要大一些5用伏安法測電動勢E和內電阻r時，可以設計成兩種電路甲乙圖2­5­6如圖2­5­6所示，在實驗中我們選擇甲圖的原因有：依據閉合電路的歐姆定律EUIr，在實驗中需要測路端電壓U和電源中的電流I，可以看出，甲圖中由于電壓表的分流作用，使電流表測得的不是真實的電源中的電流；乙圖中由于電流表的分壓作用，電壓表測得的不是真實的路端電壓這兩個電路都存在系統誤差，由于電流表的電阻和電源的內阻差不多大，則乙圖測量的電源內阻阻值和真實值相差太大故電流表的分壓作用不能忽

6、略，所以選用甲圖電路較好6儀器的選擇(1)電流表量程的選擇：量程要大于電源允許通過的最大電流，對于電池來講允許通過的最大電流是0.5 A故需要選00.6 A.(2)電壓表量程的選擇：量程要大于電源電動勢，對一節干電池來講，電壓表量程在大于1.5 V的前提下越小越好(3)滑動變阻器的選擇：滑動變阻器的最大電阻為待測電阻的幾倍時較好，在該實驗中因電源內阻比較小，故滑動變阻器選擇較小一點的即可實驗探究1對實驗原理的考查為測量一電源的電動勢及內阻(1)下列三個電壓表中選一個改裝成量程為9 V的電壓表A量程為1 V、內阻大約為1 k的電壓表B量程為2 V、內阻大約為2 k的電壓表C量程為3 V、內阻為3

7、 k的電壓表選擇電壓表_串聯_k的電阻可以改裝成量程為9 V的電壓表(2)利用一個電阻箱、一只開關、若干導線和改裝好的電壓表(此表用符號、或與一個電阻串聯來表示，且可視為理想電壓表)，在虛線框內畫出測量電源電動勢及內阻的實驗原理電路圖(3)根據以上實驗原理電路圖進行實驗，讀出電壓表示數為1.50 V時，電阻箱的阻值為15.0 ；電壓表示數為2.00 V時，電阻箱的阻值為40.0 ，則電源的電動勢E_V、內阻r_.【解析】(1)改裝電壓表時，其內阻值要準確告知，所以排除A、B而選C；再由閉合電路歐姆定律可知U(RVR串)，代入數據得R串6 k.(2)電路圖如圖所示：(3)根據閉合電路歐姆定律可得

8、通式為，將U11.50 V、R115.0 及U22.00 V、R240.0 代入上式解得：E2.5 V、r10 .【答案】(1)C6(2)圖見解析(3)2.510實驗探究2實驗操作與數據處理在用電流表和電壓表測電池的電動勢和內電阻的實驗中，所用電流表和電壓表的內阻分別為0.1 和1 k.下面分別為實驗原理圖及所需的器件圖圖2­5­7(1)試在實物圖中畫出連線，將器件按原理圖連接成實驗電路(2)一位同學記錄的6組數據見表試根據這些數據在圖2­5­8中畫出U­I圖線根據圖像讀出電池的電動勢E_V，根據圖像求出電池內阻r_.I/A0.120.200.

9、310.320.500.57U/V1.371.321.241.181.101.05圖2­5­8【解析】(1)按照原理圖將實物連接如圖(2)根據表格中U、I數據，在方格紙U­I坐標上找點描跡如圖，連直線時第四組數據(0.32 A,1.18 V)標出的點應該舍去，然后將直線延長，交U軸于U11.47 V，此即為電源電動勢；交I軸于I0.65 A，注意此時U21.00 V，由閉合電路歐姆定律得I.求得r 0.72 .【答案】(1)見解析(2)1.47±0.020.72±0.05學業分層測評(十一)(建議用時：45分鐘)1(多選)用伏安法測電池的電動勢

10、和內阻的實驗中，下列說法中錯誤的是() 【導學號：96322135】A應選用舊的干電池作為被測電源，以使電壓表讀數變化明顯B應選用內阻較小的電壓表和電流表C移動滑動變阻器的滑片時，不能使滑動變阻器短路造成電流表過載D使滑動變阻器阻值盡量大一些，測量誤差才小【解析】伏安法測電池的電動勢和內阻實驗中，應選用內阻較大的電壓表和內阻較小的電流表，滑動變阻器阻值不能太大，如果太大不便于調節【答案】BD2(多選)如圖2­5­9所示是根據某次實驗記錄數據畫出的U­I圖像，下列關于這個圖像的說法中正確的是()圖2­5­9A縱軸截距表示待測電源的電動勢B橫軸截距

11、表示短路電流C根據r，計算出待測電源內電阻為12 D電流為0.3 A時的外電阻是18 【解析】圖像與縱軸的交點，電流取值為0，此時為斷路狀態，截距即等于電源電動勢，選項A對；但圖像與橫軸的交點處，電壓等于5.0 V，所以0.5 A是路端電壓為5.0 V時的電流，而不是短路電流，所以B錯；根據r得：r2 ，所以C錯；根據R 18 ，選項D對【答案】AD3(多選)在測定電池的電動勢和內電阻的實驗中，待測電池、開關和導線，配合下列哪組儀器，可以達到實驗?zāi)康?) 【導學號：96322136】A一只電流表和一個電阻箱B一只電流表、一只電壓表和一個滑動變阻器C一只電壓表和一個電阻箱D一只電流表和一個滑動變

12、阻器【解析】采用A選項，原理：EI1R1I1r，EI2R2I2r聯立可求得采用B選項，原理：EU1I1r，EU2I2r聯立可求得采用C選項，原理：EU1r，EU2r聯立可求得而D選項采用的滑動變阻器因不知其阻值，所以無法求得【答案】ABC4在用電流表和電壓表測定電池的電動勢和內阻的實驗中，被測的電源是兩節干電池串聯的電池組可供選擇的實驗器材如下：A電流表，量程00.6 A,03 AB毫安表，量程0100 mA,0100 AC電壓表，量程03 V,015 VD滑動變阻器，01 000 ，0.1 AE滑動變阻器，020 ，2 AF電鍵一個，導線若干甲乙圖2­5­10(1)為了盡

13、量得到較好的效果，電流表應選_，量程應選_，電壓表量程選_，滑動變阻器應選_(2)如圖2­5­10有甲、乙兩個可供選擇的電路，應選_電路進行實驗實驗中誤差是由于_表的讀數比實際值偏_所造成的【解析】(1)一般干電池允許通過的最大電流為0.5 A，故電流表應該選A，其量程應該選00.6 A兩節干電池串聯后的電動勢為3.0 V，故電壓表量程應該選03 V滑動變阻器的最大阻值只需要比電池組的內阻大幾倍即可，故選擇E.(2)應該選乙電路，電流表的內阻和滑動變阻器的阻值相差不大，其分壓作用不可忽略，而電壓表的內阻相對滑動變阻器的阻值來講大很多，其分流作用可以忽略，故選擇乙電路實驗中電

14、壓表的示數是路端電壓，電流表的示數比干路中的電流略小，所以實驗中的誤差是由于電流表的讀數比實際值偏小所造成的【答案】(1)A00.6 A03 VE(2)乙電流小 5某學生用電流表和電壓表測干電池的電動勢和內電阻時，所用滑動變阻器的阻值范圍為020 ，連接電路的實物圖如圖2­5­11所示圖2­5­11(1)該學生接線中錯誤的和不規范的做法是()A滑動變阻器不起變阻作用B電流表接線有錯C電壓表量程選用不當D電壓表接線不妥(2)在下面方框里畫出這個實驗的正確電路圖【解析】(1)在實物連線圖中，滑動變阻器的兩個固定端接入電路了，滑片沒有接，所以移動變阻器滑片時，

15、不會改變接入電路的電阻大小，變阻器不起變阻作用，選項A正確直流電表只允許電流從電表的正接線柱流入，從負接線柱流出，圖中電流表的正、負接線柱連接正確，所以選項B不符合題意圖中電源由一節干電池充當，電動勢是1.5 V，所以電壓表的量程應選用03 V，圖中連接是正確的，所以選項C不符合題意圖中把電壓表直接和電池兩端并聯，這樣即使將開關斷開，電壓表仍有示數，即開關不能控制通過電壓表的電流，且電流從負接線柱流入，從正接線柱流出，所以電壓表的接線不妥，選項D符合題意(2)這個實驗正確的電路圖應該如圖所示【答案】(1)AD(2)電路圖見解析圖6某研究性學習小組利用圖2­5­12(甲)所示電路測量電池組的電動勢E和內阻r.根據實驗數據繪出如圖(乙)所示的R圖線，其中R為電阻箱讀數，I為電流表讀數，由此可以得到E_V，r_.【導學號：96322137】(甲) (乙)圖2­5­12【解析】由閉合電路歐姆定律可知：I，所以.由圖像可知，當1.0 A1時，R2 ；當3.0 A1時，R7.8 ，代入上式得：E2.9 V，r0.9 .【答案】2.90.97某同學在用電流表和電壓表測定電池的電動勢和內阻的實驗中，串聯了一只2.5 的保護電阻R0，實驗電路如圖2­5­13甲所示. 【導學號：963221
