混凝土試塊方案

1、一、工程概況恒大城四期主體及配套工程是由陜西金泓投資在西安市雁塔區開發的群體高層商品住宅樓工程。由4棟32層 (包括44#樓、45#樓、46#樓、47#樓) 的商品住宅樓、1層商鋪以及2層地下室等組成，4棟高層地下室連為一體形成一個大型停車車庫。砼強度設計要求：車庫：底板、頂板C35P8，外墻C40P8，內墻、柱C40；主樓：底板C35P8，梁、板-2F15F強度C30，15F屋面強度C25，墻、柱，外墻地下為C40P8，內墻地下為C40，1F7F強度C40，7F15F強度C35，16F22F強度C30，23F頂層C25。二、編制依據2.?混凝土結構工程施工質量驗收標準?GB50204-200

2、23.?混凝土強度檢驗評定標準?GBJ107-1987 劉科 趙懷東三、預控方案根據該工程的工程量，依據圖紙要求，依照有關文件、法規及施工試驗的規程、標準要求，對現場的混凝土試驗做出一個預控方案，以便有條不紊的做好試驗工作，真正做到把好混凝土質量關。1. 做到見證取樣工作該工程混凝土試塊的制作在監理工程師的見證下，由施工人員在現場取樣，并制作成型。初凝后在混凝土試塊外表作好標識，制作日期、混凝土強度等級、工程名稱、施工部位等?；炷猎噳K見證取樣和送檢資料，不得少于試驗總數的30%，懸挑的重要部位增加見證取樣資料。2. 混凝土分別留置標準養護、同條件結構檢驗、拆模時間掌握混凝土和抗?jié)B性檢測四種不

3、同用途的試塊。四、試塊的留置本工程采用的全部為商品混凝土，混凝土試塊的留置方法如下：1. 每拌制100盤且不超過100m3的同配合比混凝土，其取樣不少于一次。2. 現澆結構每一現澆樓層同一配合比的混凝土其取樣不少于一次，同一單位工程每一驗收工程中同配合比的混凝土，其取樣不得少于一次。3. 每次取樣至少留置一組標準試塊。對涉及混凝土結構平安的重要部位，應與監理工程師進行共同確定留置結構實體檢驗用同條件試塊，一般每一個工程周一強度等級的混凝土，在留置結構實體檢驗用同條件養護試塊時，應根據混凝土量和結構重要性確定留置數量，一般不少于10組，且不應少于3組。在本工程中要求同一檢驗批中至少留置一給同條件

4、試塊。4. 在符合冬季施工條件下，每一工作班拌制的冬期混凝土試塊除正常規定組數留置外，還應增做兩組與結構同條件養護試塊，用于檢驗受凍前、后的強度。5. 混凝土強度檢驗用同條件養護試件的留置、養護和強度代表值應符合以下要求：同條件養護試件所對應的結構構件或結構部位，由監理工程師建設、施工等各方面共同選定。同一強度等級的同條件養護試件，其留置的數量應根據混凝土工程量和重要性確定，不宜少于10組，且不應少于3組。 棟號規格型號/等級取樣部位試驗工程組數地下室C1544#、45#樓墊層 抗壓強度標養1組46#、47#樓墊層標養1組區墊層標養1組區墊層標養2組區墊層標養1組區墊層標養1組區墊層標養1組4

5、4#、45#樓防水保護層標養1組46#、47#樓防水保護層標養1組區防水保護層標養1組區防水保護層標養1組區防水保護層標養1組區防水保護層標養1組區防水保護層標養1組C35P844#、45#樓根底筏板稠度抗?jié)B等級抗壓強度標養9組、抗?jié)B1組、同養1組46#、47#樓根底筏板標養9組、抗?jié)B1組、同養1組區根底筏板標養5組、抗?jié)B1組、同養1組區根底筏板標養5組、抗?jié)B1組、同養1組區根底筏板標養5組、抗?jié)B1組、同養1組區根底筏板標養5組、抗?jié)B1組、同養1組區根底筏板標養5組、抗?jié)B1組、同養1組44#、45#樓地下室頂板標養4組、抗?jié)B1組、同養1組、拆模1組46#、47#樓地下室頂板標養4組、抗?jié)B1組、

6、同條件1組、拆模1組區地下室頂板標養3組、抗?jié)B1組、同條件1組、拆模1組區地下室頂板標養3組、抗?jié)B1組、同條件1組、拆模1組區地下室頂板標養3組、抗?jié)B1組、同條件1組、拆模1組區地下室頂板標養3組、抗?jié)B1組、同條件1組、拆模1組區地下室頂板標養3組、抗?jié)B1組、同條件1組、拆模1組地下室C40P844#、45#樓車庫局部地下室擋土墻稠度抗?jié)B等級抗壓強度標養2組、抗?jié)B1組、同條件1組46#、47#樓地下室擋土墻標養1組、抗?jié)B1組、同條件1組區地下室擋土墻標養1組、抗?jié)B1組、同條件1組區地下室擋土墻標養1組、抗?jié)B1組、同條件1組區地下室擋土墻標養1組、抗?jié)B1組、同條件1組區地下室擋土墻標養1組、抗?jié)B

7、1組、同條件1組區地下室擋土墻標養1組、抗?jié)B1組、同條件1組C4044#、45#樓地下室剪力墻框架柱標養4組、同條件1組46#、47#樓地下室剪力墻框架柱標養3組、同條件1組區地下室剪力墻、框架柱標養1組、同條件1組區地下室剪力墻、框架柱標養1組、同條件1組區地下室剪力墻、框架柱標養1組、同條件1組區地下室剪力墻、框架柱標養1組、同條件1組區地下室剪力墻、框架柱標養1組、同條件1組C4044#、45#樓地下一層梁板及樓梯稠度抗?jié)B等級抗壓強度稠度抗壓強度標養4組、同條件1組、拆模1組46#、47#樓地下一層梁板及樓梯標養3組、同條件1組、拆模1組區地下一層梁板標養2組、同條件1組、拆模1組區地下

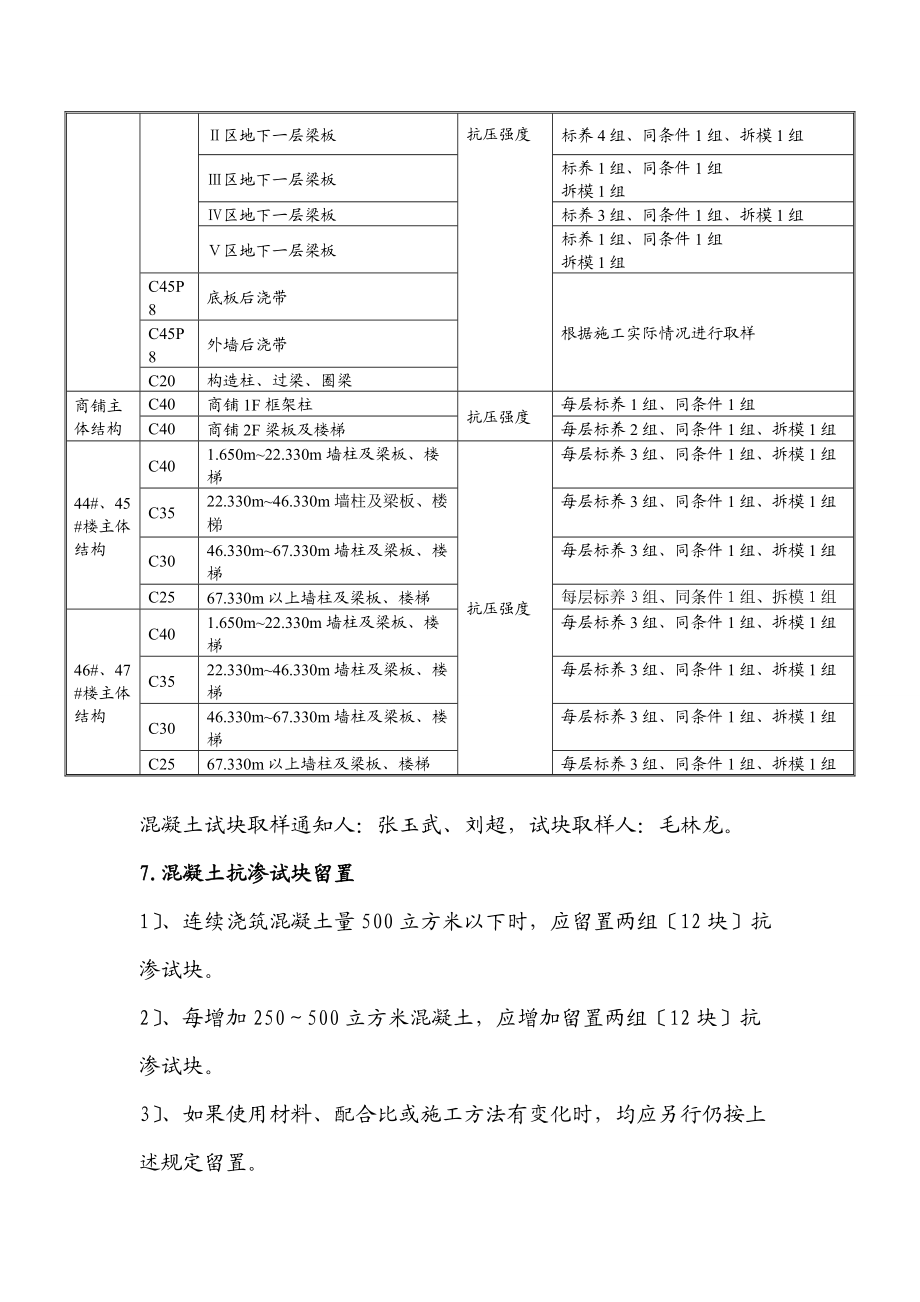

8、一層梁板標養4組、同條件1組、拆模1組區地下一層梁板標養1組、同條件1組拆模1組區地下一層梁板標養3組、同條件1組、拆模1組區地下一層梁板標養1組、同條件1組拆模1組C45P8底板后澆帶根據施工實際情況進行取樣C45P8外墻后澆帶C20構造柱、過梁、圈梁商鋪主體結構C40商鋪1F框架柱抗壓強度每層標養1組、同條件1組C40商鋪2F梁板及樓梯每層標養2組、同條件1組、拆模1組44#、45#樓主體結構C401.650m22.330m墻柱及梁板、樓梯抗壓強度每層標養3組、同條件1組、拆模1組C3522.330m46.330m墻柱及梁板、樓梯每層標養3組、同條件1組、拆模1組C3046.330m67.

9、330m墻柱及梁板、樓梯每層標養3組、同條件1組、拆模1組C2567.330m以上墻柱及梁板、樓梯每層標養3組、同條件1組、拆模1組46#、47#樓主體結構C401.650m22.330m墻柱及梁板、樓梯每層標養3組、同條件1組、拆模1組C3522.330m46.330m墻柱及梁板、樓梯每層標養3組、同條件1組、拆模1組C3046.330m67.330m墻柱及梁板、樓梯每層標養3組、同條件1組、拆模1組C2567.330m以上墻柱及梁板、樓梯每層標養3組、同條件1組、拆模1組混凝土試塊取樣通知人：張玉武、劉超，試塊取樣人：毛林龍。7. 混凝土抗?jié)B試塊留置1、連續澆筑混凝土量500立方米以下時，

10、應留置兩組12塊抗?jié)B試塊。 2、每增加250500立方米混凝土，應增加留置兩組12塊抗?jié)B試塊。 3、如果使用材料、配合比或施工方法有變化時，均應另行仍按上述規定留置。 4、抗?jié)B試塊應在澆筑地點制作，留置的兩組試塊其中一組6塊應在標準養護室養護，另一組6塊與現場相同條件下養護，養護期不得少于28天。 根據?混凝土結構工程施工質量驗收標準?的規定，混凝土抗?jié)B試塊取樣按以下規定：對有抗?jié)B要求的混凝土結構，其混凝土試件應在澆筑地點隨機取樣。同一工程、同一配合比的混凝土，取樣不應少于一次，留置組數可根據實際需要確定。 五、試塊制作根據?普通混凝土力學性能試驗方法標準?GB/T 500812002的要求，

11、混凝土試件的制作和養護按以下規定： 混凝土試件的制作應符合以下規定： 1、成型前，應檢查試模尺寸并符合GB/T 500812002的規定；試模內外表應涂一薄層礦物油或其他不與混凝土發生反響的脫模劑。 2、根據混凝土拌合物的稠度確定混凝土成型方法，坍落度不大于70mm的混凝土宜用振動振實；大于70mm的宜用搗棒人工搗實；檢驗現澆混凝土或預制構件的混凝土，試件成型方法官與實際采用的方法相同。 3、圓柱體抗?jié)B試件的制作按有關規定執行。 4、混凝土試件制作應按以下步驟進行： a、取樣或拌制好的混凝土拌合物應至少用鐵锨再來回拌合三次。 b、按以上2的規定，選擇成型方法成型。 六、試塊養護1） 、房屋要求

12、保溫隔熱，根據工程規模大小確定標養室的面積。2） 、要求有小型砌筑養護水池，同時建設相仿的一個預養水池用作置換水用，水溫裹須與室溫相同。3） 標養室中配置溫度計、溫度計，且每天有專人記錄二次上、下午各一次4） 建立標養室的管理制度并嚴格執行。2. 工程試驗管理流程1） 試件成型后應立即用不透水的薄膜覆蓋外表。2） 在溫度為20±5的環境中靜置一晝夜至二晝夜，然后編號、拆模。拆模后應立即放入溫度為20±2，相對濕度為95%以上的標準養護室中養護，或在溫度為20±2的不流動的氫氧化鈣飽和溶液中養護。標準養護室內的試件應放在支架上，彼此間隔1020mm，試件外表應保持潮濕，并不得被水直接沖淋。 3） 標準養護齡期為28d從商砼攪拌加水開始計時。1、同條件養護試件拆模后，應放置在鋼筋籠子中，間距100，持于所代表的混凝土母體處，與母體混凝土結構采取同樣的養護方法。2、同條件養護試件應在到達等效養護齡期時進行強度試驗、等效養護齡期應根據同條件養護試件強度與在標準養護條件下28d齡期試件強度相等的原那么確定。3、當試件到達等效養護齡期時，方可對同條件養護試件進行強度試驗。所謂等效養護齡期，就是逐日累計養護溫度到達600.d，且齡期宜取14d60d。一般情況，溫度取當天的平均溫度。實驗員應做好同條件養護記錄。各類混凝土試塊滿足
