鋁合金門窗深入與計算課件

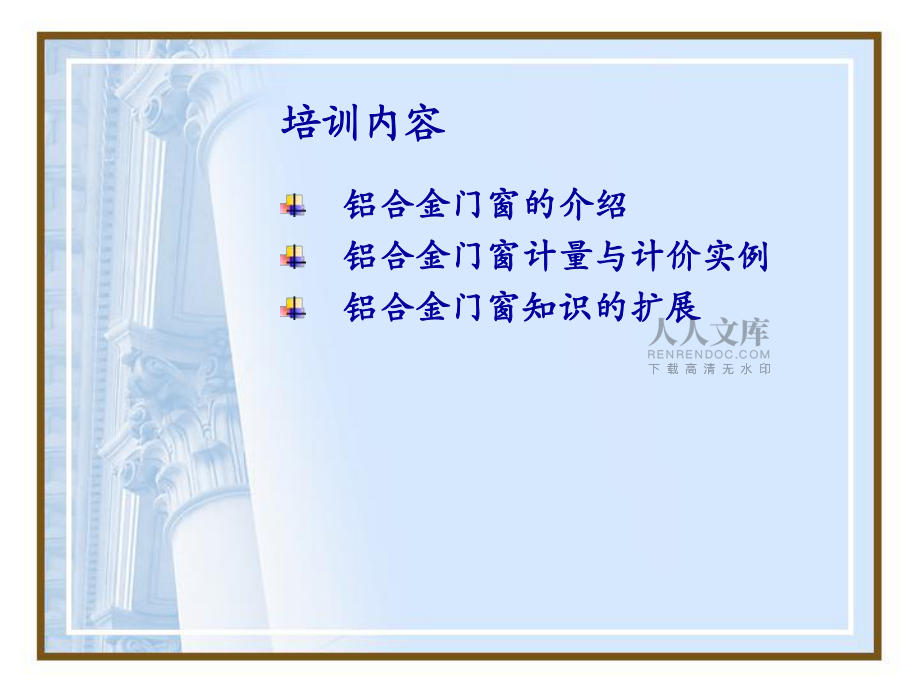

1、鋁合金門窗的深入與計算鋁合金門窗的深入與計算工程部內部培訓系列之 培訓內容培訓內容鋁合金門窗的介紹鋁合金門窗的介紹 鋁合金門窗計量與計價實例鋁合金門窗計量與計價實例 鋁合金門窗知識的擴展鋁合金門窗知識的擴展培訓目的：培訓目的：學會鋁合金的識圖，特別是鋁學會鋁合金的識圖，特別是鋁型材的識圖型材的識圖 學會查詢線密度表，會計算鋁學會查詢線密度表，會計算鋁合金門窗的鋁型材合金門窗的鋁型材 學會用相關表格對鋁合金門窗學會用相關表格對鋁合金門窗進行組價分析進行組價分析鋁合金門窗介紹鋁合金門窗介紹 鋁合金門窗有推拉鋁合金門、推拉鋁合金窗、平開鋁合金門、鋁合金門窗有推拉鋁合金門、推拉鋁合金窗、平開鋁合金門、

2、平開鋁合金窗、上懸窗及鋁合金地彈簧門等幾種?，F(xiàn)以窗為例平開鋁合金窗、上懸窗及鋁合金地彈簧門等幾種。現以窗為例進行簡要認識：進行簡要認識：平開窗（圖（圖示示:LCA120145-P) 推拉窗（圖（圖示示:LCA120145-T)提出一個識圖小問題：提出一個識圖小問題：如圖：平開門窗的開啟方向如如圖：平開門窗的開啟方向如圖示，該向哪個方向開啟？圖示，該向哪個方向開啟？上懸窗（圖（圖示示:LCA065090-S) 鋁合金門窗介紹鋁合金門窗介紹 地彈簧門（圖（圖示示:LCA065090-S) 每一種門窗分為基本門窗和組合門窗?；鹃T窗由框、扇、玻璃、五金配件、密封材料等組成。組合門窗由兩個以上的基本門

3、窗用拼樘料組合成其他形式的窗或連窗門。 門窗框料門窗框料：鋁合金門窗的系列是按照外框的斷面尺寸分類的。50mm的就是50系列，如右圖所示。如果截面不是整數或5的倍數，那就在2mm范圍內靠近所屬的系列。如58mm的算是60系列，64mm算是65系列，82mm的算是80系列。 鋁合金門窗介紹鋁合金門窗介紹 鋁型材有不同的厚度與截面類型：鋁合金門窗介紹鋁合金門窗介紹 打開CAD圖的線密度進行對比說明按窗框的位置不同，各鋁型材有不同的名稱：平開門窗：邊框、中橫（豎）梃、扇料、加強中工、角碼右圖以平開窗為例鋁合金門窗介紹鋁合金門窗介紹 壓條壓條上邊框上邊框中橫梃中橫梃下底框下底框中豎梃中豎梃角碼：角碼在

4、深化圖上沒有顯示出來，不是每一個窗都有，具體分析是什么窗才考慮設置，百葉窗一般要設置，用于固定。計算時要注意分清哪些情況才需要。鋁合金門窗介紹鋁合金門窗介紹 角碼角碼按窗框的位置不同，各鋁型材有不同的名稱：推拉窗：上（下）滑、上（下）方、邊封、邊框、光企、勾企、壓線單元門：門框、門企、門方、門壓線等鋁合金門窗介紹鋁合金門窗介紹 上邊框上邊框下滑下滑上方上方上滑中上滑中梃梃邊框邊框勾企勾企下方下方-玻璃：種類主要有：浮法玻璃：即普通平板玻璃（白玻），一般有本體藍、本體灰、本體綠（不常用）；鋼化玻璃：（簡述）中空玻璃：由兩片或多片玻璃組成，中間充有氣體。夾膠玻璃：將二片或二片以上的玻璃用一層或幾層

5、PVB經過加壓和加熱而成。夾膠以0.38為系數。如，5+0.76PVB+5，5+1.14PVB+5;（PVB：聚乙烯醇縮丁醛樹脂 ）低輻射玻璃（ Low-E）:一種鍍膜玻璃,一般用于中空玻璃。太陽能控制低輻射玻璃（ SUM-E）鍍銀玻璃彩釉玻璃防彈玻璃鋁合金門窗介紹鋁合金門窗介紹 提問：什么情況下才用鋼化玻璃？（安全玻璃）提問：什么情況下才用鋼化玻璃？（安全玻璃）鋁合金門窗介紹鋁合金門窗介紹 1 1、安裝高度大于、安裝高度大于20M20M（約（約7 7層）層）的外墻窗戶，的外墻窗戶，采用鋼化玻璃；采用鋼化玻璃；2 2、面積大于、面積大于1.5M21.5M2的窗玻璃的窗玻璃, ,采用鋼化玻璃；采

6、用鋼化玻璃；3 3、無室外陽臺的外窗臺距室內地面高度小、無室外陽臺的外窗臺距室內地面高度小于于0.9M0.9M時時, ,有室外陽臺或露臺的外窗玻璃底有室外陽臺或露臺的外窗玻璃底邊離最終裝飾面小于邊離最終裝飾面小于0.5M0.5M時時, ,必須鋼化玻璃必須鋼化玻璃并加防護；并加防護；4 4、各類天棚、各類天棚5 5、幕墻、幕墻6 6、易受撞擊而造成人體傷害的部位、易受撞擊而造成人體傷害的部位鋁合金門窗介紹鋁合金門窗介紹 常見玻璃廠家常見玻璃廠家: :南玻三鑫信義洛玻耀玻廣浮-五金配件：五金配件：七字執手、兩（三、多）點鎖、傳動器、（單）雙輪、滑撐、上懸窗限位支撐、鉸鏈、合頁、暗插銷，等等。鋁合金

7、門窗介紹鋁合金門窗介紹 配件各品牌：高檔：諾托（ROTO）、堅朗（KIN LONG)、皇冠中檔：合和七字執手七字執手50門執手門執手單面勾鎖單面勾鎖雙輪雙輪四點鎖執手四點鎖執手四點鎖傳動器四點鎖傳動器雙支點滑撐雙支點滑撐膠條膠條地彈簧地彈簧玻璃膠玻璃膠鋁合金門窗介紹鋁合金門窗介紹 鋁合金門窗介紹鋁合金門窗介紹 密封材料常用品牌：中高檔：白云、道康寧、杭州之江 -密封材料：密封材料：密封膠:鋁材與鋁材之間密封;玻璃與玻璃之間的密封結構膠:玻璃與龍骨之間的結構性粘接耐候膠：1 1、鋁型材、鋁型材2 2、玻璃、玻璃3 3、各種配件、各種配件4 4、制作安裝等、制作安裝等5 5、管理費、利潤及稅金、管
