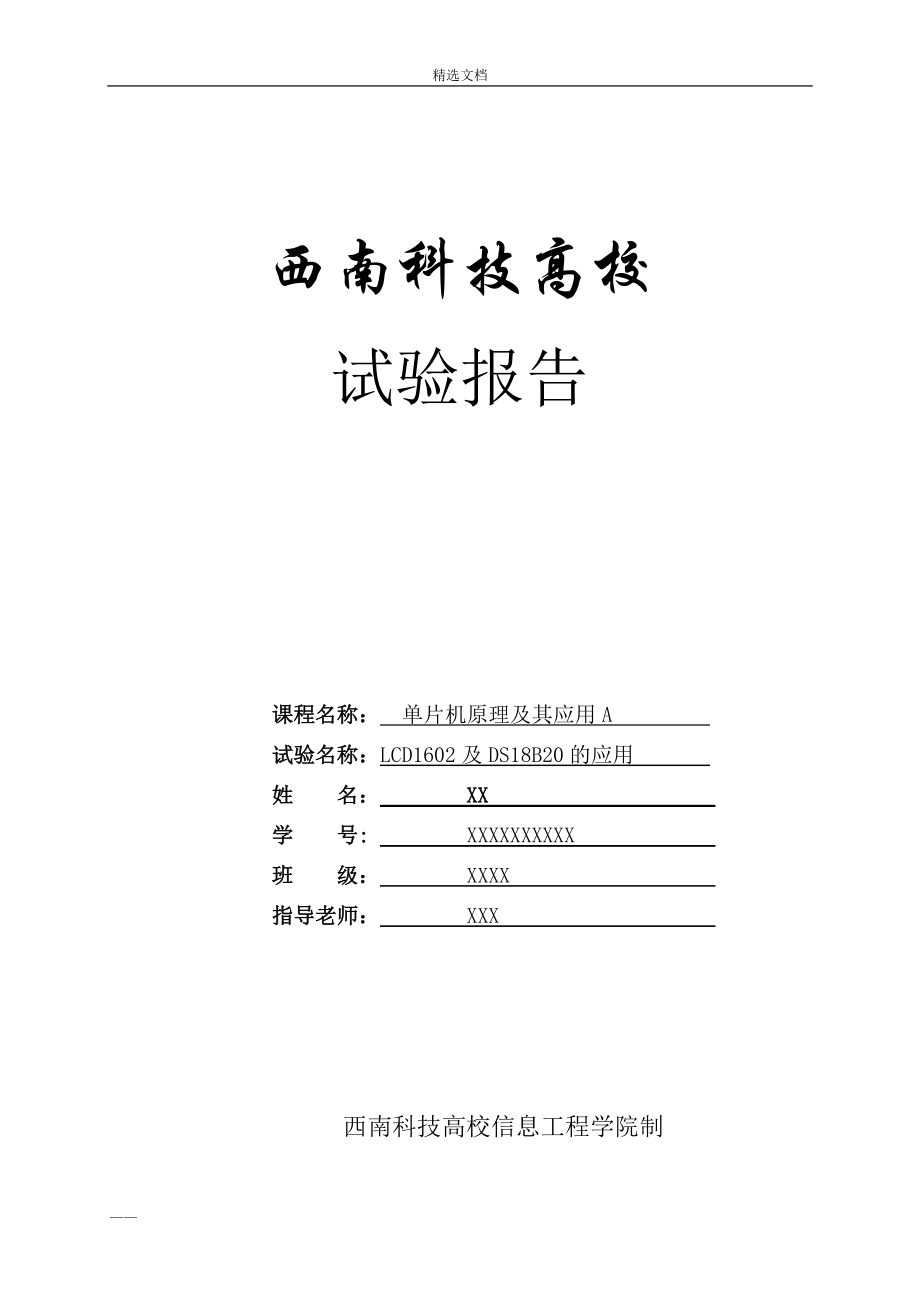

1、精選文檔西南科技高校試驗報告課程名稱： 單片機原理及其應用A 試驗名稱：LCD1602及DS18B20的應用 姓 名： XX 學 號: XXXXXXXXXX 班 級： XXXX 指導老師： XXX 西南科技高校信息工程學院制試驗題目一、 試驗?zāi)康? 學習和理解液晶顯示的原理，并且能夠讀懂液晶顯示的時序圖，學會編寫有關LCD1602的讀、寫等的程序。2 學習和理解溫度傳感器的原理，并嘗試著應用，能夠依據DS18B20中存儲的十六進制數來計算溫度，理解原碼和補碼的轉換。3 在試驗中，每次消滅問題時，能夠冷靜地面對，通過改正試驗中的錯誤，漸漸積累閱歷。二、 試驗原理1. 1602 液晶內部自帶 80

2、 個字節的DDRAM，用來存儲待顯示的字符代碼，如下圖所示：圖11602的DDRAM結構圖第一行的地址是 0x00到 0x27，其次行的地址從 0x40 到 0x67，其中第一行 0x00 到 0x0F是與液晶上第一行 16 個字符顯示位置相對應的，其次行 0x40 到 0x4F 是與其次行 16 個字符顯示位置相對應的。而每行都多出來一部分，是為了顯示移動字幕設置的。 1602 字符液晶是顯示字符的，因此它跟 ASCII 字符表是對應的。2. 1602基本的讀寫時序有4個：(1) 讀狀態；(2) 讀數據(較少使用)；(3) 寫命令；(4) 寫數據。(1)讀狀態：1602液晶有一個狀態字字節，

3、通過讀取這個狀態字的內容，就可知道 1602 液晶的一些內部狀況，如下表所示：圖21602讀狀態(3) 寫命令：時序要求：RS=L， R/W=L， D0D7=指令碼， E=高脈沖(E 使能引腳先從低拉高，再?gòu)母呃?，形成一個高脈沖)。(4) 寫數據：時序要求：RS=H， R/W=L， D0D7=數據， E=高脈沖3. 1 -Wire 總線開頭需要檢測這條總線上是否存在 DS18B20這個器件。假如這條總線上存在 DS18B20，總線會依據時序要求返回一個低電平脈沖，假如不存在的話，也就不會返回脈沖，即總線保持為高電平，所以習慣上稱之為檢測存在脈沖。此外，獵取存在脈沖不僅僅是檢測是否存在DS18

4、B20，還要通過這個脈沖過程通知 DS18B20預備好，單片機要對它進行操作了。4. DS18B20芯片通過達拉斯公司的單總線協議依靠一個單線端口通訊，如何區分不同的器件呢？在每個 DS18B20 內部都有一個唯一的 64 位長的序列號，這個序列號值就存在 DS18B20內部的 ROM 中。開頭的 8 位是產品類型編碼（ DS18B20 是 0x10），接著的 48 位是每個器件唯一的序號，最終的 8 位是 CRC 校驗碼。這里只講一條總線上只接一個器件的指令和程序，可以跳過 ROM，不進行 ROM檢測(0xCC)。三、 試驗步驟1. 打開protues，新建一個文件，依據試驗內容和試驗要求，

5、畫出原理圖并保存。2. 打開keil，新建工程和文件，依據protues中已經畫好的原理圖的連線方式和試驗內容及其要求，編寫程序并進行編譯。3. 當在keil中的程序經編譯沒有語法錯誤時，生成hex文件，將它導入到protues的單片機中，進行仿真。依據試驗內容和要求對試驗結果進行檢測，若試驗結果正確，則進行下一個試驗，若試驗結果和試驗要求不同，則分別查找可能存在于程序和原理圖中的問題，改正并直到結果正確為止。四、 試驗結果及分析1. 在protues中運行編寫的第一個程序，結果如下圖所示：圖31602顯示字符運行之后，屏幕上顯示“Hello”和“Welcome to Swust”，其中“He

6、llo”位于第一行，從第五位開頭顯示，此處的程序?yàn)閡nsigned char str = "Hello"InitLcd1602(); LcdShowStr(5, 0, str);而“Welcome to Swust”顯示在其次行，此處的程序?yàn)長cdShowStr(0, 1, "Welcome to SWUST!")。2. 運行其次個程序，結果如下所示：圖4DS18B20和1602的應用結果試驗時，通過手動調整溫度傳感器上面的值，進行升溫或者降溫，LCD1602將會顯示對應的溫度值，通過計算溫度傳感器的儲存器內的值，可得到與液晶顯示屏上相同的值。圖5DS1

7、8B20寄存器內容其中DS18B20主要寄存器數據格式如下所示：圖6DS18B寄存器格式由此可計算出溫度傳感器的值。五、 體會這次試驗，主要是對于單片機的應用，所以基本上是對于之前所學習的學問的應用。對于LCD1602和溫度傳感器來說，它們的硬件電路的連線都比較簡潔，但是這也意味著在軟件編程方面的簡單。1602和DS18B20的時序都比較簡單，所以程序也比較簡單。在寫其次個溫度傳感器的程序的時候，會用到第一個LCD1602的程序，所以在編程的時候，可以把1602的讀、寫以及初始化等單獨寫成一個程序，這樣更有利于功能的實現。和前面一樣，試驗不行能都是一開頭就成功的，總會有各種各樣的錯誤，有的或許

8、是馬虎，有的或許是不懂，但無論怎么樣，經過自己細心地查找和學習并改正之后，這些都會成為貴重的閱歷，這是單獨看書找不到的。這雖然是最終一次的單片機試驗了，但學習并沒有結束，在將來的日子里，我們照舊要多動手，編寫程序，要用到單片機的地方很多，只有不停地實踐和練習，我們才能夠?qū)W習得更好。六、 附錄1. LCD顯示字符程序（keil編寫）#include <reg51.h>sbit LCD1602_RS = P20;sbit LCD1602_RW = P21;sbit LCD1602_E = P22;/* 等待液晶預備好 */void LcdWaitReady() unsigned cha

9、r sta; P0 = 0xFF; LCD1602_RS = 0; LCD1602_RW = 1; do LCD1602_E = 1; sta = P0; /讀取狀態字LCD1602_E = 0; while (sta & 0x80); /bit7 等于 1 表示液晶正忙，重復檢測直到其等于 0 為止/* 向 LCD1602 液晶寫入一字節命令， cmd-待寫入命令值 */void LcdWriteCmd(unsigned char cmd) LcdWaitReady(); LCD1602_RS = 0; LCD1602_RW = 0; P0 = cmd; LCD1602_E = 1;

10、 LCD1602_E = 0;/* 向 LCD1602 液晶寫入一字節數據， dat-待寫入數據值 */void LcdWriteDat(unsigned char dat) LcdWaitReady(); LCD1602_RS = 1; LCD1602_RW = 0; P0 = dat; LCD1602_E = 1; LCD1602_E = 0;/* 設置顯示 RAM 起始地址，亦即光標位置， (x,y) -對應屏幕上的字符坐標 */void LcdSetCursor(unsigned char x, unsigned char y) unsigned char addr; if (y =

11、0) /由輸入的屏幕坐標計算顯示 RAM 的地址 addr = 0x00 + x; /第一行字符地址從 0x00 起始 else addr = 0x40 + x; /其次行字符地址從 0x40 起始 LcdWriteCmd(addr | 0x80); /設置 RAM 地址/* 在液晶上顯示字符串， (x,y) -對應屏幕上的起始坐標， str-字符串指針 */void LcdShowStr(unsigned char x, unsigned char y, unsigned char *str) LcdSetCursor(x, y); /設置起始地址 while (*str != '0

12、') /連續寫入字符串?dāng)?shù)據，直到檢測到結束符 LcdWriteDat(*str+); /先取 str 指向的數據，然后 str 自加 1 /* 初始化 1602 液晶 */void InitLcd1602() LcdWriteCmd(0x38); /16*2 顯示， 5*7 點陣， 8 位數據接口 LcdWriteCmd(0x0C); /顯示器開，光標關閉 LcdWriteCmd(0x06); /文字不動，地址自動+1 LcdWriteCmd(0x01); /清屏extern void InitLcd1602();extern void LcdShowStr(unsigned char

13、 x, unsigned char y, unsigned char *str);void main() unsigned char str = "Hello" InitLcd1602(); LcdShowStr(5, 0, str); LcdShowStr(0, 1, "Welcome to SWUST!"); while (1);2. 溫度傳感器的液晶顯示程序#include <reg51.h>#include <intrins.h>sbit IO_18B20 = P31; /DS18B20 通信引腳/* 軟件延時函數，延時時

14、間(t*10)us */sbit LCD1602_RS = P20;sbit LCD1602_RW = P21;sbit LCD1602_E = P22;void DelayX10us(unsigned char t) do _nop_(); _nop_(); _nop_(); _nop_(); _nop_();_nop_();_nop_();_nop_(); while (-t);/* 復位總線，獵取存在脈沖，以啟動一次讀寫操作 */* 等待液晶預備好 */void LcdWaitReady() unsigned char sta; P0 = 0xFF; LCD1602_RS = 0; LC

15、D1602_RW = 1; do LCD1602_E = 1; sta = P0; /讀取狀態字LCD1602_E = 0; while (sta & 0x80); /bit7 等于 1 表示液晶正忙，重復檢測直到其等于 0 為止/* 向 LCD1602 液晶寫入一字節命令， cmd-待寫入命令值 */void LcdWriteCmd(unsigned char cmd) LcdWaitReady(); LCD1602_RS = 0; LCD1602_RW = 0; P0 = cmd; LCD1602_E = 1; LCD1602_E = 0;/* 向 LCD1602 液晶寫入一字節數

16、據， dat-待寫入數據值 */void LcdWriteDat(unsigned char dat) LcdWaitReady(); LCD1602_RS = 1; LCD1602_RW = 0; P0 = dat; LCD1602_E = 1; LCD1602_E = 0;/* 設置顯示 RAM 起始地址，亦即光標位置， (x,y) -對應屏幕上的字符坐標 */void LcdSetCursor(unsigned char x, unsigned char y) unsigned char addr; if (y = 0) /由輸入的屏幕坐標計算顯示 RAM 的地址 addr = 0x00

17、 + x; /第一行字符地址從 0x00 起始 else addr = 0x40 + x; /其次行字符地址從 0x40 起始 LcdWriteCmd(addr | 0x80); /設置 RAM 地址/* 在液晶上顯示字符串， (x,y) -對應屏幕上的起始坐標， str-字符串指針 */void LcdShowStr(unsigned char x, unsigned char y, unsigned char *str) LcdSetCursor(x, y); /設置起始地址 while (*str != '0') /連續寫入字符串?dāng)?shù)據，直到檢測到結束符 LcdWriteD

18、at(*str+); /先取 str 指向的數據，然后 str 自加 1 /* 初始化 1602 液晶 */void InitLcd1602() LcdWriteCmd(0x38); /16*2 顯示， 5*7 點陣， 8 位數據接口 LcdWriteCmd(0x0C); /顯示器開，光標關閉 LcdWriteCmd(0x06); /文字不動，地址自動+1 LcdWriteCmd(0x01); /清屏bit Get18B20Ack() bit ack; EA = 0; /禁止總中斷 IO_18B20 = 0; /產生 500us 復位脈沖 DelayX10us(50); IO_18B20 =

19、1; DelayX10us(6); /延時 60us ack = IO_18B20; /讀取存在脈沖 while(!IO_18B20); /等待存在脈沖結束 EA = 1; /重新使能總中斷 return ack;/* 向 DS18B20 寫入一個字節， dat-待寫入字節 */void Write18B20(unsigned char dat) unsigned char mask; EA = 0; /禁止總中斷 for (mask=0x01; mask!=0; mask<<=1) /低位在先，依次移出 8 個 bit IO_18B20 = 0; /產生 2us 低電平脈沖 _n

20、op_(); _nop_(); if (mask&dat) = 0) /輸出該 bit 值 IO_18B20 = 0; else IO_18B20 = 1; DelayX10us(6); /延時 60us IO_18B20 = 1; /拉高通信引腳 EA = 1; /重新使能總中斷/* 從 DS18B20 讀取一個字節，返回值-讀到的字節 */unsigned char Read18B20()unsigned char dat;unsigned char mask;EA = 0; /禁止總中斷for (mask=0x01; mask!=0; mask<<=1) /低位在先，

21、依次采集 8 個 bit IO_18B20 = 0; /產生 2us 低電平脈沖 _nop_(); _nop_(); IO_18B20 = 1; /結束低電平脈沖，等待 18B20 輸出數據 _nop_(); /延時 2us _nop_(); if (!IO_18B20) /讀取通信引腳上的值 dat &= mask; else dat |= mask; DelayX10us(6); /再延時 60usEA = 1; /重新使能總中斷return dat;/* 啟動一次 18B20 溫度轉換，返回值-表示是否啟動成功 */bit Start18B20() bit ack; ack =

22、Get18B20Ack(); /執行總線復位，并獵取 18B20 應答 if (ack = 0) /如 18B20 正確應答，則啟動一次轉換 Write18B20(0xCC); /跳過 ROM 操作 Write18B20(0x44); /啟動一次溫度轉換 return ack; /ack=0 表示操作成功，所以返回值對其取反/* 讀取 DS18B20 轉換的溫度值，返回值-表示是否讀取成功 */bit Get18B20Temp(int *temp) bit ack; unsigned char LSB, MSB; /16bit 溫度值的低字節和高字節 ack = Get18B20Ack();

23、/執行總線復位，并獵取 18B20 應答 if (ack = 0) /如 18B20 正確應答，則讀取溫度值 Write18B20(0xCC); /跳過 ROM 操作Write18B20(0xBE); /發送讀命令LSB = Read18B20(); /讀溫度值的低字節MSB = Read18B20(); /讀溫度值的高字節*temp = (int)MSB << 8) + LSB; /合成為 16bit 整型數return ack; /ack=0 表示操作應答，所以返回值為其取反值bit flag1s = 0; /1s 定時標志unsigned char T0RH = 0; /T0

24、 重載值的高字節unsigned char T0RL = 0; /T0 重載值的低字節/* 整型數轉換為字符串， str-字符串指針， dat-待轉換數，返回值-字符串長度 */unsigned char IntToString(unsigned char *str, int dat)signed char i = 0;unsigned char len = 0;unsigned char buf6;if (dat < 0) /假如為負數，首先取確定值，并在指針上添加負號dat = -dat;*str+ = '-'len+;do /先轉換為低位在前的十進制數組bufi+

25、= dat % 10;dat /= 10; while (dat > 0);len += i; /i 最終的值就是有效字符的個數while (i- > 0) /將數組值轉換為 ASCII 碼反向拷貝到接收指針上*str+ = bufi + '0'*str = '0' /添加字符串結束符return len; /返回字符串長度/* 配置并啟動 T0， ms-T0 定時時間 */void ConfigTimer0(unsigned int ms)unsigned long tmp; /臨時變量tmp = 11059200 / 12; /定時器計數頻率tm

26、p = (tmp * ms) / 1000; /計算所需的計數值tmp = 65536 - tmp; /計算定時器重載值tmp = tmp + 12; /補償中斷響應延時造成的誤差T0RH = (unsigned char)(tmp>>8); /定時器重載值拆分為凹凸字節T0RL = (unsigned char)tmp;TMOD &= 0xF0; /清零 T0 的把握位TMOD |= 0x01; /配置 T0 為模式 1TH0 = T0RH; /加載 T0 重載值TL0 = T0RL;ET0 = 1; /使能 T0 中斷TR0 = 1; /啟動 T0/* T0 中斷服務函數，完成 1 秒定時 */void InterruptTimer0() interrupt 1static unsigned c
