1、漯河市檢察院家屬樓開來怡景1棟給、排水安裝工程施工組織設計目 錄第一章 工程概況001第二章 安裝工程使用的有關規范、規程及標準圖集006第三章 工程控制目標007第四章 施工準備008第五章 施工部署010第六章 主要施工方法及技術組織措施012第七章 保證各工藝流程工程質量的技術措施021第八章 質量保證體系023第九章 成品及設備部件的保護措施024第十章 設備、材料及勞動力用量計劃025第十一章 施工現場平面布置027第十二章 施工進度計劃027第十三章 安全生產、文明施工措施028第一章 工程概況一、工程概況1、該工程為漯河市檢察院家屬樓開來怡景1棟，位于漯河市檢察院辦公樓北側，西鄰

2、東支路。本工程為一類高層住宅，建筑層數：地上二十三層，建筑物高度為70.580m；總建筑面積共計13587.42m2。結構形式為框架-剪力墻結構，總平面布置大致呈“”形。2、本工程設有生活給水系統、生活排水系統、消火栓系統、自動噴淋系統、滅火器配置。 3、生活給水系統生活給水系統：水源低壓供水由市政管網直接提供，中、高區用水由設于地下室的無負壓變頻泵組提供。用水量：本工程最高日用水量90m3/d，最大小時用水量9.4m3/h；給水系統分區：低區（一至四層），由市政給水網直供，入口壓力0.20MPa；中區：有地下室泵房內的中區無負壓變頻供水泵組供水；高區：由地下室泵房內的高區無負壓變頻供水泵組供

3、水。水表：每戶設一普通濕式水表，設于樓梯間管井內。4、生活排水系統排水形式：本工程污廢水合流制，污水經過化糞池處理后，排入市政污水管網。立管形式：采用UPVC塑料螺旋管。消防電梯底部設置集水坑，坑內設潛污泵，潛污泵提升排至室外雨水管網。潛污泵由集水坑浮球式液位計自動控制，設有三個控制水位（停泵水位、啟泵水位、報警水位），當達到報警水位時兩臺污水泵同時開啟。冷凝水排放由冷凝水管或收集后現場散排至一層綠化或直接就近排至陽臺地漏及花池中。5、消火栓消防系統室外：室外消防系統為低壓制，由建筑周圍的室外給水管上的室外消火栓提供，室外消防水量15L/S，建筑物周圍的市政管道保證提供二路水源。室內：室內消火

4、栓系統采用區域集中的臨時高壓制，消防水源取自地下室消防水池，消防水池260立方米。地下室設一消防泵房，泵房內設有2臺室內消火栓泵，一用一備，在3棟屋頂設一座18立方米的消防高位水箱，保證平時消火栓管網所需水壓。（1）設計流量：室內消火栓設計秒流量為20L/S，每根立管最小流量為10L/S，每只水槍最小流量為5L/S，火災延續時間為2.0h；（2）消火栓設備：十五層及十五層以下采用減壓穩壓型消火栓，十五層以上采用普通消火栓，單栓消火栓箱采用SG20A65-J薄型單栓箱，試驗用消火栓箱采用SG24A65-J型，栓口距地面1.10m，消火栓箱內設SNZ65型消火栓兩只，DN65長25米襯膠水帶兩條，

5、QZ19水槍兩只；（3）消火栓系統控制：消火栓處啟泵按鈕啟動任一臺消火栓加壓泵，消火栓加壓泵啟動后，水泵運轉信號反饋至消防中心及消火栓處，消火栓指示燈閃亮，該防火分區其它消火栓箱內的指示燈也亮。消火栓加壓泵也可在消防中心和地下水泵房中手動控制啟停，消防結束后手動停泵（加壓泵為兩臺，一用一備，備用泵自動投入）；（4）水泵基礎待設備到貨核實無誤后澆筑，預留螺栓，待設備安裝后，用C25微膨脹細石混凝土填實。消防泵采用柔性連接基礎，水泵吸水管上采用偏心大小頭，管頂平接，并應有向水泵不斷上升且大于0.005坡度，水泵出水管道支架采用彈性吊架。6、自動噴淋系統（1）裙樓商業設有濕式自動噴淋系統，其自噴泵、

6、濕式報警閥均設于地下室泵房內，地下室消防水池容量為260立方米。泵房內設有2臺自噴泵，一用一備，在3棟屋頂設一座12立方米的消防高位水箱，保證平時消火栓、自噴管網所需水壓，室外設有自噴水泵接合器；（2）裙房自動噴水滅火系統屬中危險級，噴水強度6L/min.m2，作用面積160m2，設計用水量為30L/S，火災延續時間為1小時；（3）采用吊頂型標準噴頭，K=80，噴頭最低工作壓力0.1MPa。7、移動滅火器配置：住宅部分按輕危險級配置，所有住宅滅火器均為2具2Kg裝的手提式干粉磷酸銨鹽滅火器（MF/ABC2）；裙房商業按中危險級配置，均為2具4Kg裝的手提式干粉磷酸銨鹽滅火器（MF/ABC4），

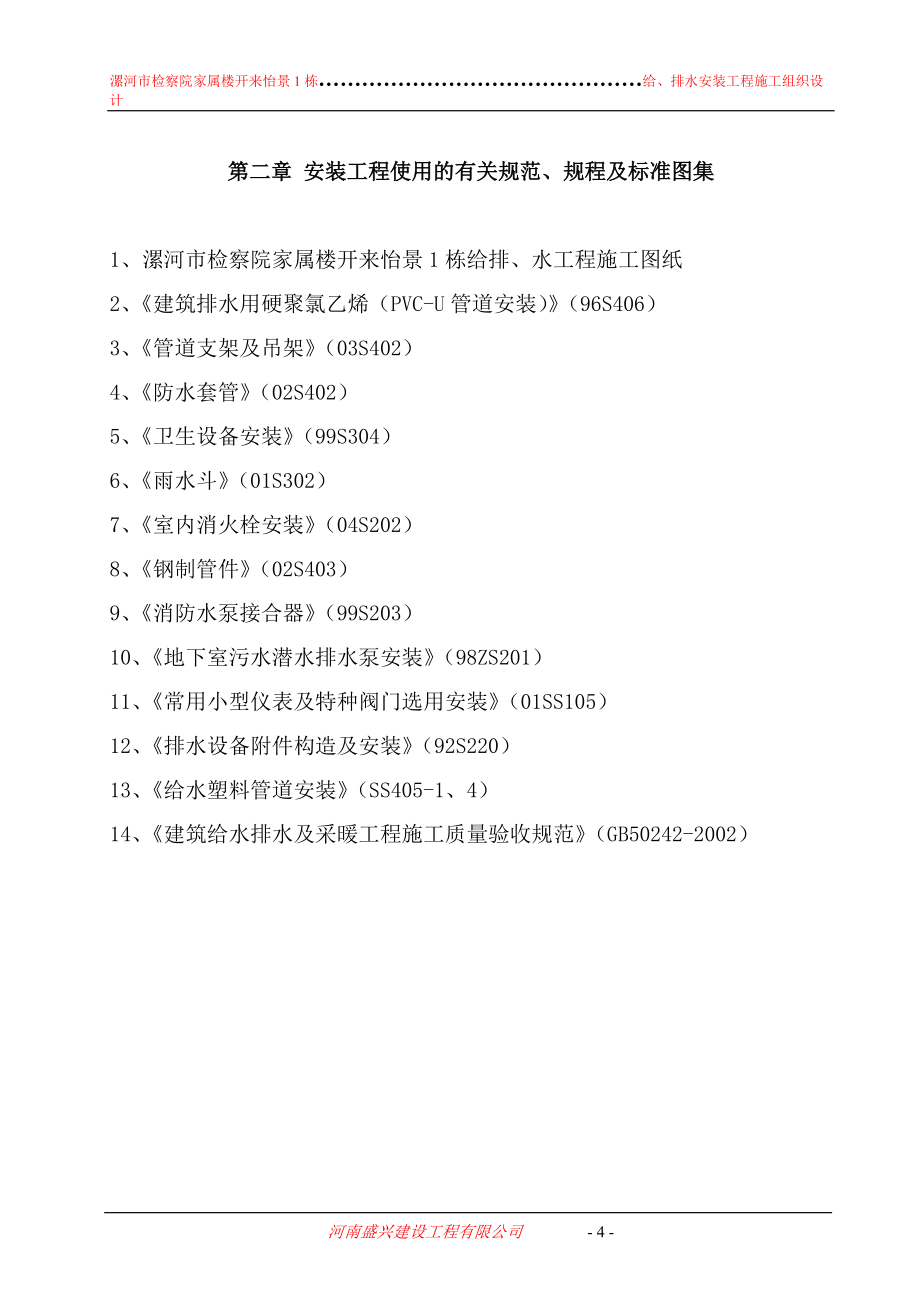

7、按平面圖位置擺放。其它：所有消防器材與設備需經中國消防產品質量檢測中心，消防建審部門和設計單位認可。第二章 安裝工程使用的有關規范、規程及標準圖集 1、漯河市檢察院家屬樓開來怡景1棟給排、水工程施工圖紙2、建筑排水用硬聚氯乙烯（PVC-U管道安裝）（96S406）3、管道支架及吊架（03S402）4、防水套管（02S402）5、衛生設備安裝（99S304）6、雨水斗（01S302）7、室內消火栓安裝（04S202）8、鋼制管件（02S403）9、消防水泵接合器（99S203）10、地下室污水潛水排水泵安裝（98ZS201）11、常用小型儀表及特種閥門選用安裝（01SS105）12、排水設備附件

8、構造及安裝（92S220）13、給水塑料管道安裝（SS405-1、4）14、建筑給水排水及采暖工程施工質量驗收規范（GB50242-2002）第三章 工程控制目標1、質量目標工程一次交驗合格率100%，杜絕發生重大質量事故，確保本工程竣工時達到國家質量驗收標準規定的合格要求。2、工期目標總工期400日歷天。 3、職業健康安全目標杜絕重大傷亡事故，輕傷頻率控制在3以下，確保達到安全生產“優良”現場標準。4、文明施工目標文明施工，力爭施工現場達到“市級文明工地”標準。5、環保目標采取積極有效的措施，減少施工噪音和環境污染，確保施工期間不擾民、不影響環境衛生。降低對水體的污染, 對有毒、有害污染物控

9、制處理,防止火災、爆炸、粉塵事故發生。6、成本目標嚴格成本管理，加強成本核算，在保證完成施工任務的前提下，確保公司成本目標實現。7、合同管理及服務目標信守合同，認真協調各有關方面的關系，接受業主、監理和質量監督部門對工程質量、工程進度、計劃協調、現場管理的監督，在項目經理的領導下，配合土建工程共同完成合同約定的各項任務。及時監測顧客的滿意程度，業主滿意度達到95%以上(很滿意標準)，合同履約率100%。做好與業主分包項目和周邊百姓配合協調工作。第四章、施工準備 做好施工準備，可以保持安裝工作有計劃、有步驟地進行，減少施工中的混亂，對實現均衡施工，縮短工期，確保工程質量和安全生產，起到重要作用。

10、 1、熟悉和審查施工圖紙資料，在施工前解決好圖紙資料方面存在的問題。具體做法是各專業施工人員（包括管道、通風和機械設備）在熟悉施工圖紙資料和了解設計意圖的基礎上，緊緊圍繞下列四方面內容，從施工角度各自提出圖紙資料存在的問題，然后由項目部組織各專業有關施工人員進行討論，以確定初審圖紙資料方面存在的問題，一式兩份，分別報送建設單位和設計單位，最后由建設單位定時召開多方圖紙會審會議，逐一解決提出的所有問題。 通過準備工作，應達到兩方面要求：一是使施工圖紙資料齊全、正確和一致，沒有大的問題；二是使存在的問題在施工前得到妥善解決，從而達到不影響施工，不發生返工，不影響工程質量。2、計取安裝實物量，編制施

11、工圖預算和施工預算，進行兩算對比，確定項目成本目標。3、編制安裝工程施工組織設計和施工方案。4、根據合同工期和建設單位要求，結合現場條件、設備材料準備情況以及土建進度計劃，編制設備安裝進度計劃圖。5、根據設備安裝工程進度表、制定安裝需用主要施工機具計劃表。6、提出預制加工件，繪制加工圖，事先安排預制加工。包括通風管、給排水管、消防噴淋管道、支吊架、非標準構件和非標準設備的預制加工。7、明確安裝技術要求和執行的施工驗收規范、標準。8、根據工程進度表，對某些不能滿足進度要求的主要設備和材料，應提出書面清單，由建設單位和有關部門落實解決，以保證工程進度。9、確定施工力量，層層進行技術交底，使廣大施工

12、人員做到心中有底。10、提出需要進一步制定施工方案和施工工藝的項目。本工程有： A、消防噴淋管道組裝施工工藝； B、設備吊裝施工方案； C、調試方案11、作出交叉配合施工的安排。主要有：安裝與土建施工之間的交叉配合，安裝各專業施工之間的交叉配合，以及安裝與裝飾之間的交叉配合。具體做法是根據安裝工程進度表，結合土建和裝飾的實際進度，提出交叉配合施工的項目、時間和要求。第五章、施工部署為了加強現場管理，做到有計劃地組織施工，決定建立以吳寒同志為組長的安裝工程項目管理小組，全面負責安裝工程的施工和現場管理，同時建立質量保證體系和安全保證體系，確保安裝工程按期、保質地完成。1、以積極主動的態度，配合好

13、土建施工，為下一步安裝創良好條件。要求在建筑物中安裝所需的各種預埋件和預留孔，做到不遺漏、尺寸和位置正確，各層樓板鋼套管一旦出現遺漏、或者位置不準，都會給安裝帶來困難和麻煩，嚴重的還會影響建筑物質量；為此，要求安裝各專業施工人員，在土建每次澆灌砼前，對建筑中的預埋件和留孔，應主動配合土建清點復查，發現問題盡快提出，求得改正，以保不漏和正確。 2、管線施工的一般順序是先室內后室外，室內的順序是先立主干管后分支管。為了充分利用時間和空間，開展立體交叉施工，為下一層樓管線全面安裝創造條件，當主體工程施工完成后，可安裝各立管，其順序是自下向上。3、組織力量，做好樣板層施工，為標準層全面安裝及早創造條件

14、。樣板層的選定應由建設單位、設計、土建、安裝和裝飾單位一起議定,然后畫出安裝大樣圖，按照先通風、再管道、后電氣的安裝順序按大樣圖施工。待安裝作業基本完成（包括修改），安裝質量符合要求，由建設單位、質檢部門檢查認可,再由土建和裝飾單位配合作業，直至樣板層全部施工完畢。樣板層做好后，安裝各專業都應做好管線排列布置、走向、標高、支吊架、定位坐標主進出墻位置等方面的認定工作，修改或重新繪出安裝大樣圖，供以后安裝標準層用。衛生潔具和配管安裝時，施工人員還應配制安裝模具和樣棒，供安裝標準層時檢測和控制尺寸用。4、消防噴淋管道安裝前，先對操作工人進行技術交底，以保證施工質量，采用立體交叉作業縮短施工周期。消

15、防噴淋管道在安裝后補刷銀粉漆。5、統一安裝用支吊架的型號、規格，集中預制，憑單領用，改變分散的現裝現制、邊裝邊制的習慣做法，有利于提高質量和節約材料。為此，事先應按標準圖集確定本工程所用支吊架的型號、規格、繪制加工圖，注明技術要求，選定場地，有計劃地組織力量預制加工。各施工班組按需要填明規格數量，憑單領用。6、重視并切實做好隱蔽工程的檢查和驗收，以工序質量保證工程質量。在民用高層建筑安裝工程上，水、電、風安裝的隱蔽工程驗收項目多，如樓層板和墻壁中的電管預埋、管線試壓、電氣絕緣測試和吊平頂封閉等，均需及時檢查，并辦好隱蔽工程驗收簽證手續?，F(xiàn)場質檢人員要予以重視，嚴加控制，凡檢查不符合要求的，不得

16、簽證、不得隱蔽，不得進行下一道作業，切實做到不漏項，不使工程質量留有隱患。7、嚴格把住材料和配件的質量關。由于安裝用料品種繁多，材料來源渠道多種多樣，稍有不慎極易發生將不合格或不符合設計要求的材料用于工程，影響工程質量。為了杜絕這種現象，應建立正常的來料檢查驗收制度，并填單簽證認可，對于進口材料除要求具有合格證或質量保證文件外，應有商檢報告。當對某種材料有疑問時，可進行抽樣檢驗或試驗，以確定是否符合設計要求。8、合理部署，妥善安排，縮短調試周期。由于各專業的調試工作量多而復雜，在一般情況下，使調試時間拖長，影響交工驗收。為此，要求各專業主管施工人員提早編制出調試方案，包括調試項目、調試方法、調

17、試技術要求、實施時間和注意事項等，在不影響正常施工前提下，有計劃地按系統分期、分批完成部分調試工作，減少最后全面的調試工作量，為縮短調試時間創造條件。例如管道的試壓和電氣安裝的測試，按施工規范要求，可以分區段施工，分段試壓、測試，再如安裝各種機械設備，可接通臨時用電單機試轉等。 第六章、 主要施工方法及技術組織措施一、給水管道系統A）工藝流程：安裝準備預制加工干管安裝立管安裝支管安裝管道試壓管道沖洗管道防腐和保溫B）施工方法 預制加工預制加工：按設計圖紙畫出管道分路、管徑、預留管口，閥門位置等施工草圖，按標記分段量出實際安裝的準確尺寸，記錄在施工草圖上，然后按草圖標注的尺寸預制加工。一般情況下

18、采取就地加工，圖示幾何尺寸相同需成批加工時，必須仔細查看現場量好尺寸，將成批加工好的管道及附件,用塔吊吊至安裝部位。 施工準備    認真熟悉圖紙，根據已批準的施工方案確定的施工方法和技術交底的具體措施做好準備工作。按設計圖紙測繪出管道分路、走向、管徑、變徑、預留管口及管道坐標、標高、管道排列的布局施工草圖與措施。     材料要求（1）生活給水管：除從立管接至每戶的給水管采用PP-R管（S4系列）外，其余干管、立管采用鍍鋅涂塑鋼管（鍍鋅鋼管內壁涂一層塑料），法蘭或絲扣連接，PPR管采用熱熔連接。（2）消火栓給水管

19、：消火栓管采用內外熱浸鍍鋅鋼管，DN80絲接，DN>80溝槽式連接，明裝鋼管和鋼塑復合管外刷銀粉兩道，埋地管按加強級防腐處理。（3）自動噴水系統：均采用內外熱鍍鋅鋼管，DN80絲接，DN>80溝槽式連接，明裝鋼管和鋼塑復合管外刷銀粉兩道，埋地管按加強級防腐處理。（4）水平消防管道上法蘭或卡箍間的管道長度不宜大于20m，立管上法蘭或卡箍的距離，不應跨越3個及以上樓層，凈空高度大于8m的場所內，立管上應有法蘭或卡箍；（5）自動噴水系統管道變徑時宜采用異徑接頭，在管道彎頭處不得采用補心安裝自動噴水裝置，應不妨礙噴頭噴水效果；（6）生活給水系統內閥門口徑<DN50采用截止閥，口徑DN

20、50采用閘閥或球閥。（7）消防給水管道：消火栓吸水管上采用球墨鑄鐵閘閥，工作壓力為1.0MPa；其余部位采用球墨鑄鐵閘閥或雙向型蝶閥，工作壓力為1.6 MPa；（8）生活給水泵、消防水泵出水管上均安裝防水錘消聲止回閥，其余部位為普通止回閥。（9）生活給水管上采用全鋼質閘閥，工作壓力為1.6MPa；（10）全部給水配件均采用節水型產品，不得采用淘汰產品。（11）對進場的管材、管件等進行認真檢查，確認匹配合格后方可使用。    管道安裝住宅內給水立管與橫管可暗裝。預制加工。按施工草圖標注的各段管子的準確尺寸預制加工，(斷管、管口打平、試配管件、調直、校對)按

21、管段分組編號。     在立管的每層管段預制完后，按立管預制編號，放置在平整的地面上，將預制管段按連接順序由下往上，層層連接好。確定相對方向的管件方位，然后按標準管道調直工藝進行調直。再依次拆開各層預制管段，做上立管編號，妥善保管，應根據立管需要放置。    在立管安裝前，應根據立管的位置及支架結構，進行栽立管調直，在立管調直后，可進行主管安裝。安裝前應預先清除立管甩頭處閥門或連接件的臨時封堵物、污物及泥砂等。按主管管位編號的預制管段，以確保管件的朝向準確無誤，并從兩個方向用線墜(或吊靠尺)，吊直立管，然扣用管卡固定牢固。&

22、#160;   給水立管已安裝完畢，立管上連接橫支管用的管件位置標高、規格、數量、朝向經復核符合設計圖紙要求及質量標準。      衛生潔具及用水器具已安裝完畢。進口的位置標高、中心位置準確，能保證連續施工作業。     根據設計圖紙的橫支管位置與標高，結合橫支管所帶衛生潔具和給水器具的進水口的位置，測量出橫支管各管段間的尺寸，記錄在大樣草圖上。     根據橫支管的設計排標明情況，確定管道支(托)架的結構、位置與數量。

23、  安裝的坡度、坡向及管中心與墻面距離。由立管甩頭處的管件口底皮掛線，以確定橫支管的管底皮位置線。也可以用專用定型卡將橫支管直接固定在墻上，但必須經找平、校正后固定牢固。 按橫支管的排列順序，盡量減少現場接口，以施工方便為原則。根據設計要求預制出各橫支管的管段。預制時應按接口工藝施工，注意接口質量，并以90度的兩個方向?qū)㈩A(yù)制管段調直。同時找準橫支管上各甩頭管件的位置與朝向， 確保橫支管安裝后連接衛生潔具給水配件和其他用水器具等短頭支管的位置正確。將預制橫支管的管段按編號順序依次放在托架位置上，根據接口要求和調直方法，調直好接口，找正管件口的朝向，緊固卡具，固定管道，并將其敞口處做好臨

24、時封堵。測量短管尺寸，從給水橫支管甩頭管件口中心吊一線墜，再根據衛生潔具進水口需要的標高量取給水短管的尺寸，并記錄在大樣草圖上。根據測量尺寸選管下料，將短管接至衛生潔具進水口和各類用水器具進水口處。安裝時應嚴格控制坐標及標高，以滿足器具給水配件的需要。給水立管穿越樓板時，應設套管。安裝在樓板內的套管，其頂面應高出裝飾地面20mm，安裝在衛生間及廚房內的套管，其頂部應高出裝飾地面50mm，底部應與樓板地面相平，管道與管道之間縫隙應用阻燃密封材料和防水油膏填實，端面光滑。水泵吸水管于水泵相連時應有0.005的上升坡度，并與吸水總管管頂平接。給水管、消防給水管均按0.002的坡度坡向立管或泄水裝置。

25、管道支架、吊架與噴頭的距離不宜小于300mm，距末端噴頭的距離不應大于750mm；配水支管上每一直線段，相鄰兩噴頭之間的管段設置的吊架均不宜少于1個；當噴頭之間距離小于1.80m時，可隔段選吊架，但吊架的間距不宜大于3.60m；當管子的公稱直徑等于或大于150mm時，每段配水干管或配水支管設置防晃支架不應少于一個，當管道改變方向時，每段配水干管或配水支管設置防晃支架不應少于一個，當管道改變方向時，應增設防晃支架；自動噴水系統噴頭與障礙物的距離應嚴格按照圖紙所示尺寸施工。    管道試壓低區生活給水管試驗壓力為1.0Mpa，高區生活給水管試驗壓力為1.70

26、Mpa。水壓試驗的方法和步驟按管材工程技術規程和施工與驗收規范執行。地下室壓力排水管道，按0.6Mpa試壓。鋼板水箱滿水試驗，應按國標02S101矩形給水箱中要求進行。消火栓給水管道的試驗壓力為1.7Mpa，保持2小時無明顯滲漏為合格。自動噴水管道的強度試驗壓力為1.6Mpa，穩壓30分鐘，壓降不大于0.05Mpa為合格。在管道強度試驗和管網沖洗合格后進行嚴密性試驗，試驗壓力為1.2Mpa,穩壓24小時，無滲漏為合格。   管道沖洗生活給水管道在系統運行前須用水沖洗和消毒，要求以不小于2.0m/s的流速進行沖洗，并符合建筑給水排水及采暖工程施工質量驗收規范GB50

27、242-2002中4.2.3條的規定。排水管沖洗以管道通暢為合格。消防給水管道沖洗：室內消火栓系統在交付使用前，必須沖洗干凈，其沖洗強度應達到消防時的最大設計流量。自動噴水系統按自動噴水滅火系統施工及驗收規范GB50261-2005之6.4節要求進行沖洗。裸露室外的給水、消防管均需做保溫，管道井內給水、消防立管做防結露保溫；低溫材料采用玻璃棉管殼，保溫層的厚度為50mm，防結露給水管道保溫厚度為10mm，保護層采用玻璃布纏繞，外刷二道調和漆。2、排水系統排水管道穿樓板應預留孔洞，管道安裝完后將孔洞搗實，立管周圍應設高出樓面設計標高20mm的阻水圈，管道穿越地下室外墻、水池壁時，應預埋防水套管。

28、壓力排水管上的閥門采用銅芯球墨鑄鐵外殼閘閥，工作壓力為1.0 MPa；衛生器具排水管留洞參衛生間大樣圖，也可根據所買衛生器具尺寸要求定，衛生間排水管道安裝后將空洞嚴密搗實。所有管道穿消防水池壁時應在土建施工時預埋柔性防水套管。生活排水管橫管須有水平坡度，坡向立管或室外，注意防止坡度不足或倒坡，其坡度為：排管橫支管為0.026。排水橫干管坡度見下表。雨水排水橫干管坡度見下表。管徑DN50DN150DN75DN75DN100DN100DN125DN150DN150坡度生活排水管0.0350.0350.0250.0250.0200.020.0150.0100.01雨水管0.0300.0200.010

29、管道支架或管卡應固定在樓班上或承重結構上；水泵房內采用減震吊架及支架；排水管上的吊鉤或卡箍應固定在承重結構上，固定件間距：橫管不得大于2m，立管不得大于3m。層高小于或等于4m，立管中部可安一個固定件，層高大于4m，立管安二個固定件。PVC-U管伸縮節設置：層高小于4m，立管每層設一個伸縮節，層高大于4m，立管每層設二個伸縮節。橫管大于2m時設伸縮節，橫管伸縮節最大間距不大于4m。管道坡度：排水橫支管坡度0.026，排水橫干管除按圖中注明外，均應按下列要求安裝：DN50（0.025）、DN75（0.015）、DN100（0.012）、DN150（0.007）污水橫管與橫管的連接，不得采用正三通

30、和正四通，污水立管偏置時，應采用2個45度彎頭，污水立管與橫管及排出管連接時采用2個45度彎頭，且立管底部彎管處應設支墩或采取固定措施；自動噴水滅火系統管道變徑時，必須使用異徑管連接。A) 工藝流程 安裝準備 預制加工 干管安裝 卡件固定 立管安裝 封口堵洞 閉水試驗 通水試驗B) 安裝準備 準備好施工所用管材、管件、管卡,UPVC專用膠水,應符合設計要求.檢查所用機具應運行良好. 檢查各預留洞的坐標、標高,尺寸是否符合要求,如有誤差,即及時修正處理，處理要保證不損壞結構，蓄水試驗不滲漏。 管道穿外墻設鋼性套管,套管管徑比排水管徑大兩號。穿墻管道的防水施工應符合下列規定： 1、穿墻止水環與主管

31、或翼環與套管應連續滿焊，并做好防腐處理。 2、穿墻管防防水層施工前，應將套管表面清理干凈。 3、套管內的管道安裝完畢后，應在兩管間嵌入內襯填料，端部用密封材料填縫。柔性穿墻時，穿墻內側應用法蘭壓緊。 4、穿墻管外側采用防水層鋪設嚴密，不留接茬；并按規定要求增鋪附加層時，以保證套管處不能滲漏。C) 預制加工根據圖紙要求并結合實際情況，按預留口位置測量尺寸，繪制加工草圖。根據草圖量好管道尺寸，進行斷管。斷口要平齊，用銑刀或刮刀除掉斷口內外飛刺，外棱銑出15º角。粘接前應對承插口先插入試驗，不得全部插入，一般為承口的34深度，插入深度要提前做好標記。試插合格后，用棉布將承插口需粘接部位的水

32、分、灰塵擦拭干凈。用毛刷涂抹粘接劑，先涂抹承口后涂抹插口，隨即用力垂直插入，插入粘接時將插口稍作轉動，以利粘接劑分布均勻，約30s至1min即可粘接牢固。粘牢后立即將溢出的粘接劑擦拭干凈。多口粘連時應注意預留口方向。沿著水流方向,從室外1.5m處,逆向水流方向進行安裝.調節管道支吊架,使管道成一條直線.D) 立管安裝首先按設計坐標要求，將洞口預留，洞口尺寸不得過大，更不可損傷鋼筋。安裝前清理場地，根據需要支搭操作平臺。將已預制好的立管運到安裝部位。首先清理已預留的伸縮節，將鎖母擰下，取出U型橡膠圈，清理雜物。復查上層洞口是否合適。立管插入端應先劃好插入長度標記，然后涂上肥皂液，套上鎖母及U型橡

33、膠圈。安裝時先將立管上端伸入上一層洞口內，垂直用力插入至標記為止（一般預留脹縮量為2030）。然后找正,找直,并測量頂板距三通口中心是否符合要求.穿樓板的管段設止水環,無誤后,即可用C30細石砼分兩次堵洞,做防水處理.管道變徑處,應為靠墻側管皮相平,管皮外邊緣距墻30mm左右.管道安裝完畢,用塑料布纏繞一層.伸縮節設置符合要求.E) 支管安裝首先剔出吊卡孔洞或復查預埋件是否合適。將預制好的支管按編號運至現場，清除各粘接部位的污物及水分，將支管水平初步吊起，涂抹粘接劑，用力推入預留管口，根據管段長度調整好坡度。合適后固定卡架，封閉各預留管口和堵洞。F) 灌水實驗灌水實驗要求：室內排水管道在隱蔽或

34、埋地前必須做灌水試驗，注水高度以底層衛生器具的上邊緣或底層地面高度為標準，滿水15分鐘后，再灌滿延續5分鐘，液面不下降，接口不滲、不漏為合格。G)管道和設備保溫屋頂水箱間、地下室管道、暴露于室外管道（通氣管除外）均需做保溫，吊頂內的生活給水橫管，吊頂內的排水管均做防結露保溫；保溫材料采用橡膠管殼，保溫厚度40mm，防結露保溫厚度為10mm，室內保護層采用玻璃布纏繞，外刷防火漆二道后最外刷二道調和漆，室外保護層采用玻璃鋼；屋頂水箱的保溫厚度50mm由廠家負責配套提供，并施工安裝；保溫應在完成試壓合格及除銹防腐處理后進行。H)防腐與油漆在涂刷底漆前，應清除表面的灰塵、污垢、銹斑、焊渣等物，涂刷油漆

35、厚度應均勻，不得有脫皮、起泡、流淌和漏涂現象。明裝消火栓管、自動噴水管、生活給水鋼管、雨水管刷銀粉漆二道。埋地鋼管做普通級環氧煤瀝青防腐層。集水坑內排水管做普通級環氧煤瀝青防腐層。水箱、水池內的管道、爬梯及附配件刷無毒瓷釉防腐涂料。鋼制管道支吊架除銹后刷紅丹兩道，再刷銀粉漆兩道。保溫管道：進行保溫后，給水管最外刷蘭色環，排水管最外刷黑環。通氣管管口裝設網罩，水池溢水管出口處設置網罩，通氣管安裝詳02S403；住宅衛生間宜采用鋁合金或銅防返溢地漏，篦子均為鍍鉻制品，地漏水封高度不小于50mm；全部給水配件均采用節水型產品，大便器水箱容積不大于6升，不得采用淘汰產品。3、雨水系統：安裝在室內雨水管

36、道，灌水高度必須達到每根立管上部雨水斗口。灌水試驗持續1h后，管道及其所有連接處應無滲水現象。雨水主立管及水平干管均應做通水試驗，排水應暢通，無堵塞。第七章 保證各工藝流程工程質量的技術措施一、 質量保證技術措施 1、施工準備階段技術保證措施組織有關職能部門及主要施工技術人員熟悉圖紙參加會審，接受設計單位技術交底，了解業主意圖，掌握結構特點和采用的新材料、新工藝；根據統籌考慮，確定施工方案，從根本上保證質量的合格。對主要施工部位，關鍵項目、特殊工藝的質量控制采用新技術、新工藝、新材料，做到質量保證確實有效。在項目工程師的技術交底下編寫二級技術交底并且編制外購材料用量計劃。2、施工過程中質量控制

37、措施在施工過程中質量控制主要抓好以下幾個方面：A、材料及設備的采購對所用材料器件必須嚴格把關，不進不合格的產品，首先是要質優，其次才是價廉，并且經過規定取樣，檢驗合格方能使用。對進場后發現不合格材料，堅決清除出場。B、施工班組的選擇必須要選擇有經驗、有技術、敢于吃苦攻堅的施工隊伍作為一線隊伍，特別要選擇不受農忙影響的隊伍，這樣可以穩定整個施工隊伍不受干擾和影響。并且要組織一定的后備力量。特殊工種人員一律實行持證上崗。C、加強施工全過程質量預控整個施工階段加強工序交接、三檢制度，使施工過程處于受控狀態。對不符合質量要求的施工內容不予驗收。隱蔽工程未經業主、監理有關人員簽字認可，不準進入下一道工序

38、。3、安裝工程的優劣最直接地影響到日常的使用，對于業主使用來說也是重點反映的部位，為此必須認真執行安裝工程質量保證規范。首先，是組織施工和質量檢驗中應嚴格執行國家規范和專業標準。其次，是建立現場質量保證體系，施工人員應根據實際情況，針對容易產生質量問題的工序，采取預防措施，在施工中分工序加以控制。在質檢線上的人員主要任務是以質量標準為依據，對材料、配件、加工件、設備各工序和分項分部工程進行質量檢驗，采取統一檢驗標準，統一檢測方法，統一檢驗內容，統一檢驗工具，加強責任感，嚴格把好檢驗簽證關。再次，重視技術交底，填好技術交底記錄，作為文件存檔；對使用材料有驗收簽收制度做好隱蔽工程驗收,自檢與互檢相

39、結合安裝測量要有記錄，隱蔽工程要有驗收記錄，試運行記錄和質量評定記錄，使質量問題一直處于監控之中。 第八章 質量保證體系一、質量保證體系建立如下有技術保障、制度保障，組織保障、思想保障的質量保證體系。項目創優思想保證組織保證施工保證技術保證制度保證項目部定期質量教育施工隊每月2次QC教育班組每周1次質量標準操作工藝教育項目部質量領導小組項目經理班組QC小組項目部質量科施工隊技術負責人施工隊質量領導小組工班質檢員制度落實質量攻關工藝標準到位施工隊自檢班組“三檢”重點、難點問題QC活動審核和學習設計文件、圖紙施工工藝革新編制施工作業指導書或作業實施細則技術分析與科研攻關質量教育質量檢查質量分析項目

40、部、施工隊、班組制定規章制度第九章 成品及設備部件的保護措施1、施工人員要認真遵守現場成品保護制度，注意愛護建筑物內的裝修、成品、設備及設施。2、設備開箱點件后對于易丟、易損部件應指定專人負責入庫妥善保管，各類小型儀表元件，在安裝前不要拆包裝，設備搬運時，明露在外的表面應防止碰撞。3、冷水機組、電梯等大型設備應編寫吊裝及運輸方案，在吊裝時按產品吊裝點吊裝，專業公司和施工隊指派有關人員參加。4、配合土建的預埋電管及管口要封好，以免掉進雜物。5、對成品有意損壞的要給予處罰。6、對管道、通風保溫成品要加強保護，不得隨意拆、碰壓，防止損壞。7、施工遇有交叉“打架”現象發生，不得擅自拆改，需經設計、甲方

41、及有關部門協商解決后，方可施工。8、當設備安裝好后對機房、配電室等重要部位要加鎖，設專人看管。9、對于貴重，易損的儀表，零部件盡量在調試之前再進行安裝，提前安裝的安裝后要采取妥善的保護措施，以免丟失、損壞。10、室內電梯一般不得做為施工使用，如急需使用時，必須采取嚴密的保護措施，并設專人開梯，加強維護，防止損壞成品。11、地漏、臉盆、衛生潔具、安裝好后門應加鎖，并根據情況，加蓋保護。第十章 設備、材料及勞動力用量計劃在施工中所用各種設備、主要材料、勞動力及工具用量計劃詳見下表：設備及主要材料表序號設備器材名稱規格型號單位數量1給水管按圖紙設計要求m實測2消火栓給水管按圖紙設計要求m實測3污水管

42、按圖紙設計要求m實測4雨水管按圖紙設計要求m實測5截止閥按圖紙設計要求個實測6蝶閥按圖紙設計要求個實測7止回閥按圖紙設計要求個實測8閘閥按圖紙設計要求個實測9圓形地漏（帶洗衣機插口）按圖紙設計要求個實測10圓形地漏按圖紙設計要求個實測11通風帽按圖紙設計要求個實測12立管檢查口按圖紙設計要求個實測13壓力表按圖紙設計要求塊實測14洗手盆按圖紙設計要求個實測15水龍頭按圖紙設計要求個實測16水表按圖紙設計要求塊實測17給水立管按圖紙設計要求m實測18污水立管按圖紙設計要求m實測 續表序號設備器材名稱規格型號單位數量19消火栓給水立管按圖紙設計要求m實測20室內單栓消火栓SNZW65個9621消火

43、栓箱（單栓）800×650×200（配SN65消火栓、19水槍、DN65水帶25米）套9622試驗消火栓SN65個123信號閘閥DZ45T-16Q DN150個424水流指示器1.6Mpa DN150個425標準噴頭68 K =8026潛污泵WQ40-15-4、Q=40m3/h，H=15M，N=4KW臺427手提式磷酸銨鹽滅火器MF/ABC2，2Kg，1A（每組兩個）組8828手提式磷酸銨鹽滅火器MF/ABC4，4Kg，2A（每組兩個）組829室內雙栓消火栓按圖紙設計要求套實測30水泵接合器按圖紙設計要求套實測31干粉滅火器按圖紙設計要求套實測32可曲撓橡膠接頭按圖紙設計要

44、求個實測33圓鋼吸水喇叭管支架按圖紙設計要求個實測34鋼制偏心異徑管按圖紙設計要求個實測35鋼制異徑管按圖紙設計要求個實測36柔性防水套管按圖紙設計要求個實測37液壓水位控制閥按圖紙設計要求個實測38自動排氣閥按圖紙設計要求個實測第十一章 施工現場平面布置合理地布置施工現場不但可以滿足施工需要，加速工程進度，減少現場混亂，還可以實現文明施工，減少臨時設施，節約施工費用。布置施工現場需遵循的原則是：1、能基本滿足施工需要;2、充分利用建成的建筑物或設施;3、安排成齊，注意節約，保護環境。第十二章 施工進度計劃計劃開工日期：2010年1月28日，計劃竣工日期：2011年3月4日，日歷工期400天。

45、以土建為主，做好各項配合工作，確保總進度目標實現。（具體進度后附） 第十三章 安全生產、文明施工措施一、建立以項目經理為首的安全保證體系，詳見下圖。項目經理 項目工程師項目生產副經理專職安全員安裝工施工員質量員班組長資料員二、安全保證措施 1、建立以項目經理為首的現場安全領導小組。由總工程師、主管施工的項目副經理和質量負責人、生產技術負責人組成。負責施工現場安全生產和文明施工管理監督和檢查工作。為做到安全工作層層落實，各班組設安全檢查員，組建現場保衛領導小組。 2、建立現場保衛領導小組。為確保施工現場的安全、保衛和施工用火管理，建立現場保衛領導小組，實施現場材料、設備、成品及半成品保護和施工用

46、火、用電的安全管理工作。 3、做好安全生產的宣傳工作，在施工現場入口處，豎立項目部的大幅安全標語牌，安全生產“十不準”規定牌。并在施工現場設置各種安全色標和安全警示標志，五牌一圖齊全，引起施工人員對安全的高度重視。 4、設置安全事故控制點：做到人人抓安全，個人明確防范重點，擬定安全事故的控制點是：2m以上高空墜落事故；觸電事故；坑、網（四口）事故；物體打擊事故；設備、機具傷害事故；爆炸和火災事故，事故控制點的管理應作到分工負責，專人落實，并且應做到檢查制度健全無漏洞、檢查無差錯、設備無事故、人員無違章，安全措施有針對性，施工用火應辦理審批手續。 5、嚴格執行“現場安全檢查制度”，由項目經理組織安全領導小組進行年、季、月安全檢查，嚴格按照“建筑事故整改單”，責其限期整改達標，本工程應組織各級安全員進行周檢和巡回安全檢查，安全員應進行日常跟蹤監檢工作。 6、嚴格執行工傷事故的調查和申報制度，按照“四不放過的原則”查明
