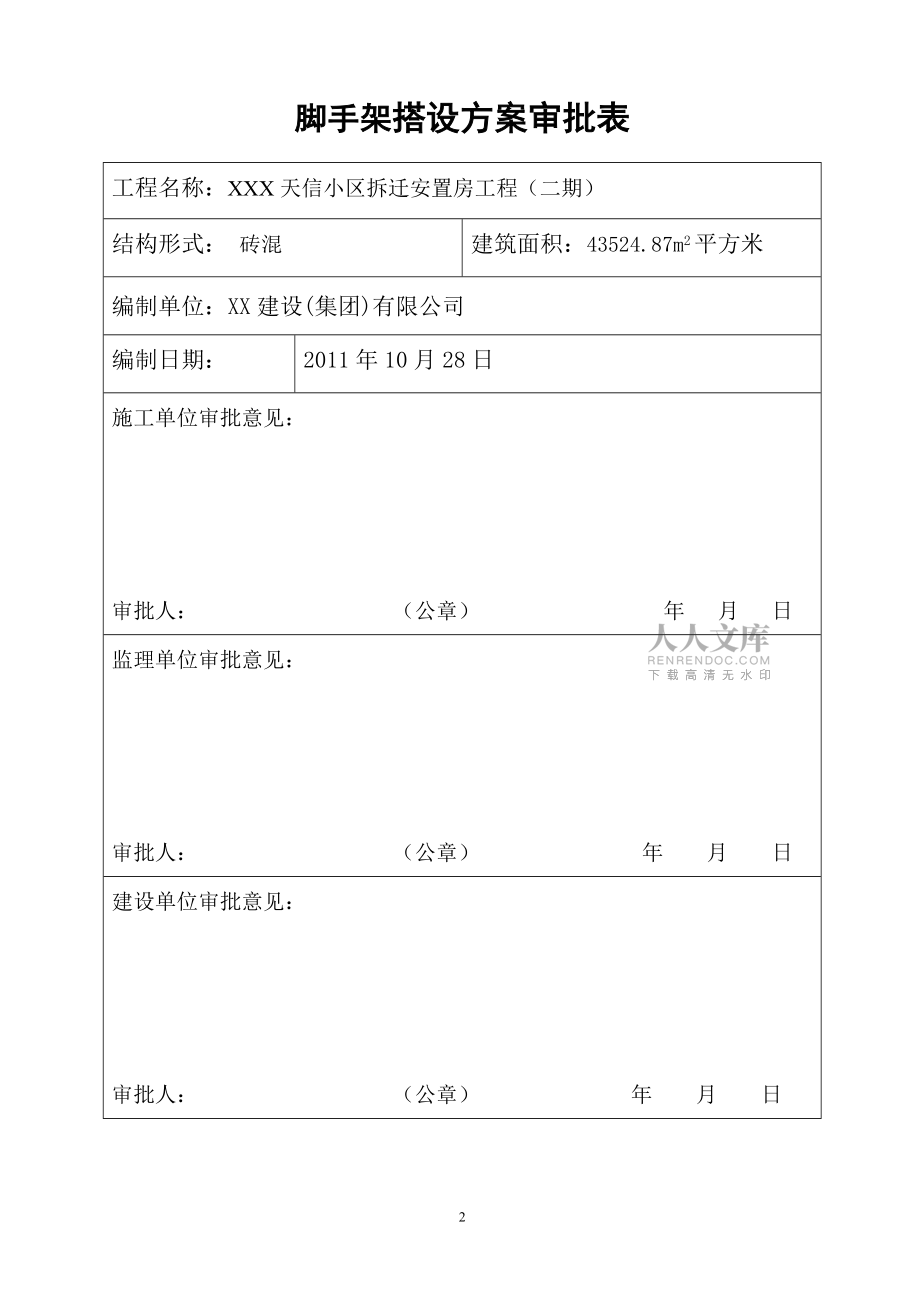

1、XXX天信小區拆遷安置房工程（二期）腳手架搭拆方案 XX建設(集團)有限公司二0一一年十月二十八日腳手架搭設方案審批表工程名稱：XXX天信小區拆遷安置房工程（二期）結構形式： 磚混建筑面積：43524.87m2平方米編制單位：XX建設(集團)有限公司編制日期：2011年10月28日施工單位審批意見：審批人： （公章） 年 月 日監理單位審批意見：審批人： （公章） 年 月 日建設單位審批意見：審批人： （公章） 年 月 日XXX天信小區拆遷安置房工程（二期）腳手架施工方案一、編制說明： 搭設施工方案的有關技術參數和技術規定參考部頒JGJ59-99建筑施工安全檢查標準、國家行業標準JGJ130-

2、2001建筑施工扣件式鋼管腳手架安全技術規范、建筑施工安全技術手冊、有關規范及XXX建委有關安全管理規定。二、工程概況：本工程為XXX萬城區天信村拆遷安置房工程(二期)工程，位于XXX萬城區天信村。該工程總建筑面積約為43524.87m2，共計13棟住宅樓，每棟樓地上建筑層數均為6層，層高均為3.0m，樓結構總高度19.605m。本工程基礎是墻下條形基礎，主體結構形式為磚混結構。本工程建筑等級為三級，建筑耐火等級為二級，層面防水等級為二級，抗震設防烈度為7度，工程設計使用年限為50年。三、本工程腳手架設計：本工程采用雙排落地式鋼管扣件腳手架。主體完工后進入裝飾階段時亦采用雙排落地式腳手架進行外

3、墻裝飾作業。腳手架搭設高度：19.605（結構總高）+1.8（防護高度）+0.9（現場室內外高差）22.305米；因腳手架架管長度為整米，故本工程腳手架搭設高度定為23米。二、材料的選擇和要求本工程采用扣件式鋼管腳手架，桿件采用48×3.5的鋼管，扣件連接，腳手板采用50mm厚松木板46m長。所用管件、扣件必須符合國家規定標準：鋼管有彎曲、壓扁等缺陷的不得使用，扣件不得有裂紋、氣孔、疏松、砂眼等缺陷，扣件轉動靈活，當扣件夾緊鋼管時開口處最小距離不得小于5mm，扣件防止銹蝕；腳手板不得有腐朽，貫通節疤。三、落地式外腳手架的地基處理1）搭設場地表面必須硬化。2）離建筑物0.2m和1.20

4、m處澆筑兩道寬20cm，厚50cm的細石混凝土墊層。3）落地式外腳手架立桿底部應鋪設木板。 4）立桿底部距地面200（±20）mm處，設置連續式掃地桿。腳手架掃地桿與立桿處用小橫桿拉牢。5）距落地式雙排腳手架外0.5m處設排水溝。外腳手架地基及排水溝的布置詳下圖：四、桿件布置1）外腳手架均為雙排落地式腳手架，搭設寬度為1.0米。 2）雙排腳手架的立桿間距為1.5米，大橫桿間距為1.7米。3）外腳手架立桿接頭和橫桿接頭的要求：（1）立桿接頭：立桿接頭與相近大橫桿的距離不宜大于步距的1/3（2）橫桿接頭：大橫桿接頭與相近立桿距離不宜大于間距的1/3（3）立桿必須采用對接方式（4）腳手架立

5、桿、大橫桿交點處，必須設置一根小橫桿，所有桿件的交接部位必須用扣件連接。（5）鋼管腳手架小橫桿伸出斷頭長度不小于150mm。（6）立桿的垂直偏差：立桿的垂直偏差規定：不大于1/300H（H為腳手架搭設高度），且不大于100mm。本工程立桿的允許垂直偏差：1/300H=23000×1/300=76.7mm。76.7mm小于100mm，故本工程垂直偏差按76.7mm進行控制。橫桿的水平偏差規定：橫桿的水平偏差不大于1/230×L（腳手架搭設長度），且不大于50mm。由規定可知，當腳手架搭設長度大于11.5（230×5011500）時，則應按50mm進行橫桿水平偏差的控

6、制。因本工程最小需搭設腳手架的長度大于11.5米。故本工程腳手架水平橫桿偏差不應大于50mm。五、架體與建筑物的拉結外腳手架與主體的拉結，二步三跨與墻體設一個拉結點。拉結點必須均勻分布，拉結點必須同時拉結里外立桿。拉結點必須用鋼管扣件圍箍在混凝土柱上或墻上。六、剪刀撐的設置雙排腳手架剪刀撐的設置采用縱向連續設置，與地面夾角為45度，參見腳手架正立面圖。七、設計計算雙排腳手架搭設高度為23 m；搭設尺寸為：立桿的縱距為1.5m，立桿的橫距為1.0m，立桿的步距為1.7m；內排架距墻為0.30 m；1、縱向水平桿計算縱向水平桿的支撐情況及計算見下圖，裝飾施工均布活荷載標準值qQk1=2kN/m2（

7、1）荷載計算作用于縱向水平桿的恒載標準值Pgk為： Pgk=0.3×0.75×0.8÷2+0.11×0.75+0.0384（0.8÷2+0.1）=0.192KN作用于縱向水平桿的活荷載標準值PQK=2×0.75×0.8÷2=0.6KN（2）內力計算縱向水平桿按三寬連續梁計算，考慮活荷載與靜荷載的不利組合，荷載不利組合，查結構靜力計算手冊，此時跨中彎矩最大M1=0.175×1.2×PGKla2+0.213×1.4×PQKla=0.175×1.2×0.192+

8、0.1×0.0384×1.52+0.123×1.4×0.6×1.5=0.338KN·m縱向水平桿計算簡圖（3）抗彎強度驗算=M1/W=0.338×106/（5.08×103）=66.54N/mm2f=205N/mm2滿足抗彎強度要求。（4）擾度計算擾度計算采用標準荷載進行組合計算，邊跨跨中撓度最大=（1.146PGK+1.615PGK+0.667×0.0384）la3÷(100EI) =(1.146×0.192+1.615×0.6+0.667×0.0384)

9、5;103×15003÷(100×2.06×105×12.19×104)=1.63mm<la/150=1500/150=10mm滿足撓度要求2、計算外立桿可搭設高度（1）荷載計算1）每米立桿承受的結構自重標準值gK:查規范附錄A表A-1得gK=0.1248KN/m2)構配件的自重標準值產生得軸向力NG2Ka)鋪板層構造自重產生的軸向力NG2K1NG2K1=n2(qk1×0.5la.lb)+n2.la.gk5=3×(0.3×0.5×1.5×0.8)+2×1.5×

10、0.11=0.87kNb)全封閉安全網及其附件產生得軸向力NG2K2NG2K2=la(H.Qk4+H/h.n3qk3) =1.5×(30.6×0.005+30.6/1.8×2×0.0472) =2.637kNNG2K=NG2K1+NG2K2=0.87+2.637=3.507KN4)計算風荷載產生的彎矩Mwk根據基本風壓0=0.6N/m2;風壓高度系數2查風荷載規范，當H=5m時，風牙高度變化系數（B類地區）2=0.8，風壓體型系數3按規范取1.3由敞開式腳手架產生的查表為0.089查規范表A-3敞開式腳手架的擋風面積為:1.8×1.5×

11、;0.089=0.2403由安全網產生的取0.5,則在腳手架的外立桿里面滿掛密目網后,腳手架的綜合擋風面積為:(1.8×1.5-0.2403)×0.5+0.2403=1.47015其綜合擋風系數=1.47015/(1.8×1.5)=0.545則3=1.3=0.3×0.55=0.71則K=0.7×Z×S×0=0.7×0.8×0.71×0.60=0.239KN/MWK=0.1.K.la.h2=0.1×0.239×1.5×1.82=0.1162KN.m5）計算立桿的穩定系

12、數l0=Kh=1.155×1.5×1.8=3.119m(式中=1.5由規范表5.3.3查得)=l0/l=311.9/1.58=197.4查規范附錄C得=0.185（2）計算腳手架的可搭設高度組合風載：HS=Af-(1.2×NG2K+0.85×1.4(NQK+MWK/W×A)/1.2gk=0.185×489×205-(1.2×3507+0.85×1.4×(2400+0.1162×106/(5.08×103)×0.185×489)/(1.2×0.12

13、48)=60219mm60.2m按規范5.3.7雙排單管腳手架不宜超過50米，超過50米則需要對腳手架的可搭設高度進行調整：H=HS/（1+0.001HS） =60.2/（1+0.001×60.2） =56.78m因本工程的腳手架搭設高度23.0m56.78m；故本工程立桿的穩定性滿足設計要求4、連墻件計算連墻件采用剛性連接方式（1）連墻件的軸向力設計值N1已知H=30米時，Z=1.42. S=0.71K=0.7.Z.0=0.7×1.42×0.71×0.6=0.4234KN/N1W=1.4.K.AW=1.4×0.4234×2×

14、;1.8×3×1.5=9.6KNN1=N1W+N0=9.6+5=14.6KN（2）連墻件的穩定性驗算連墻件的計算長度l0=lb=800mm長細比=l0/I=80/1.58=50.6，查規范附錄表C表得=0.851N1/（A）=14600/（0.851×489）=35.1N/mm2<f=205N/mm2安全（3）連墻件扣件的抗滑承載力驗算每個連墻件由2個直角扣件連接，則N1=14.6（KN）PC=2×8=16（KN）安全5、立桿地基承載力計算立桿地基為回填土，fgk=0.25N/mm2,Kc=0.4fg=Kc.fgk=0.4×0.25=0.

15、1N/mm2N=1.2Hgk+1.2NG2k+1.4NQK =1.2×30.6×0.1248+1.2×3.507+1.4×2.4 =12.671KN立桿底采用50厚木墊板，墊板長a=3.9m,寬b=0.25m,每塊墊板支承三根立桿，每根立桿的墊板支撐面積A為A=3.9×0.25/3=0.325m2>0.25m2,取A=0.25 m2立桿基礎底面的平均壓力P為P=N/A=12671/（0.25×106）=0.051N/mm2fg=0.1N/mm2故地基承載力滿足設計要求。 八、搭設方法及構造要求：該鋼管腳手架從底層地面搭設至6層屋

16、面，總高度為23.0米，采用雙排鋼管腳手架，挑出部份采用斜撐桿外挑，水平支撐考慮在窗洞口伸入墻內固定。1、縱向水平桿、橫向水平桿、腳手板。（1）縱向水平桿的構造應符合下列規定縱向水平桿宜設置在立桿內側，其長度不宜小于3跨?？v向水平桿接長采用對接扣件連接，應符合下列規定：縱向水平桿的對接扣件應 交錯設置，兩根相鄰縱向水平桿的接頭不得設置于同步或同跨內。不同步或不同跨兩個相鄰接頭在水平方向錯開的距離不應小于500；各個接頭中心至最近主節點的距離不宜大于縱距的1/3。 （2）、橫向水平桿的構造應符合下列規定 主節點處必須設置一根橫向水平桿，用直角扣件扣接且嚴禁隨意拆除。主節點處兩個直角扣件的中心距離

17、不應大于150，靠墻一端的外伸長度，不應大于0.4，其且不應大于500。 使用木腳手板，橫向水平桿兩端均采用直角扣件固定在縱向水平桿上。 （3）、腳手板的設置應符合下列規定：作業層上腳手板應滿鋪，并鋪穩，離開墻面120150。木腳手板應設置在三根橫向水平桿上。當腳手板長度小于2米時，可采用兩根橫向水平桿支撐，但應將腳手板兩端與其他可靠固定，嚴防傾翻。腳手板可采用對接平鋪，亦可采用搭接鋪設。采用對接平鋪時，接頭處必須設置兩根橫向水平桿，腳手板外伸長度應取130150，兩塊腳手板外伸長度的和不應大于300；腳手板搭接鋪設時，接頭必須支設在橫向水平桿上，搭接長度應大于200，其伸出橫向水平桿的長度不

18、應小于100。作業層端部腳手板探頭長度應取150，其板長兩端均應與支承桿可靠固定。2、立桿（1）每根立桿底部應設置墊板，墊板厚度不應小于50。（2）腳手架必須設置縱、橫向掃地桿?？v向掃地桿應應直角扣件固定在距底座上皮不大于200處的立桿上。橫向掃地桿應采用直接扣件固定在緊靠縱向掃地桿下方的立桿上。當立桿基礎不在同一高度上時，必須將高處的縱向掃地桿向低處延長兩跨與立桿固定，高差不應大于1米?？繅吰律戏降牧U軸線到邊坡的距離不應小于500。（3）立桿必須用連墻件與建筑物可靠連接。（4）立桿接長除頂層可采用搭接外，其余各層各步接頭必須采用對接扣件連接。對接、搭接應符合下列規定：立桿上的對接扣件應交

19、錯布置：兩根相鄰立桿的接頭不應設置在同步內，同步內隔一根立桿的兩個相鄰接頭在高度方向錯開的距離不宜大于步距的1/3。（5）立桿頂端宜高出樓面或屋面1.21.5米。3、剪刀撐（1）剪刀撐設置應符合下列規定：剪刀撐沿腳手架兩端和轉角處起，每隔7根立桿設置一道，且每面架子不得少于3道。剪刀撐應沿架高連續設置，與地面呈45度夾角。剪刀撐斜桿的接長采用搭接，用旋轉扣件固定在與立桿之相交的橫向水平桿的伸出端或立桿上，旋轉扣件中心線至主節的距離不宜大于150。 4、連墻桿的布置（1）宜靠近主節設置，偏離主節點的距離不應大于300。（2）應從底層第一步縱向水平桿處開始設置。（3）宜優先采用菱形布置，也可采用方

20、、距形布置。（4）腳手架兩端必須設置連墻桿，連墻桿的垂直間距不應大于建筑物的層高，并不應大于4米。（5）連墻桿的構造應符合下列規定：連墻桿宜呈水平設置，當不能水平設置時，與腳手架連接的一端應下斜連接，不得上斜連接。連墻桿設置在框架梁或樓板附近等具有較好抗水平作用的結構部位，其水平距離為4.56.0米，即34根立桿。5、門洞（1）門洞采用上升斜桿、平行弦桿桁架機構型式，其構造應符合下列規定：門洞處的空間桁架，除下弦面外，應在其余5個平面內的立桿間設置一根斜腹桿。斜腹桿宜采用旋轉扣件固定在與之相交的橫向水平桿的伸出端上，旋轉扣件中心線至主節點的距離不宜大于150。當斜腹桿在1跨內跨越2個步距時，宜

21、用于在相交的縱向水平桿，將斜腹桿固定在其伸出打上。其斜腹桿宜采用通長桿件，當必須接長使用時，宜采用對接扣件連接，也可采用搭接，但必須符合對接、搭接規定。（2）門洞桁架下的側立桿應為雙管立桿，副立桿高度應高于門洞口12步。（3）門洞桁架中伸出上下弦桿的桿件端頭，均應增設一個防滑扣件，該扣件宜緊靠主節點處的扣件。6、腳手架搭設其他要求（1）在搭設腳手架之前應先清除搭設場地雜物，平整搭設場地，使之排水通暢。（2）腳手架必須隨施工進度搭設，一次搭設高度不應超過相鄰連墻件以上二步。（3）每搭設一步架體后必須校正步距、縱距、橫距及立桿垂直度。（4）墊板宜采用長度不少2跨，厚度不小于50的木板墊板。（5）開

22、始搭設立桿時，應每隔6跨設置一根拋撐，直至連墻桿安裝穩定后，方可根據情況拆除。（6）當搭設在有連墻件的構造點時，在搭設完該處的立桿、縱向水平桿、橫向水平桿后，應立即設置連墻桿。（7）橫向水平桿靠墻一端至墻裝飾面的距離不宜大于100。（8）剪力撐、橫向斜撐隨立桿、縱向和橫向水平桿等同步搭設，底層斜桿下端必須支撐在墊板上。（9）扣件規格必須與鋼管外徑相同。（10）螺栓擰緊扭力矩不應小于40N.m，且不應大于65 N.m。（11）在主節處固定橫向水平桿、縱向水平桿、剪力撐、橫向斜撐等用的直角扣件、旋轉扣件的中心點的相互距離不應大于150。（12）對接扣件開口應朝上或朝內。（13）各桿件端頭伸出扣件蓋

23、板邊緣的長度不應小于100。（14）在拐角、斜道平臺口處的腳手板，應與橫向水平桿可靠連接、防止滑動。（15）施工至作業層或頂層時，宜每隔12米滿鋪一層腳手板。7、安全管理（1）搭設腳手架人員必須持證上崗，操作時必須戴安全帽、系安全帶、穿防滑鞋。（2）作業層上的施工荷載應符合設計要求，不得超載（3KN/）。不得將模板支架、纜風繩、等固定在腳手架上，嚴禁懸掛起重設備。（3）當有六級及六級以上大風和霧、雨、雪天氣時應停止腳手架搭設與拆除作業。雨、雪后上架作業應有防滑措施，并應掃除積雪。（4）在腳手架使用期間，嚴禁拆除下列桿件：主節點處的縱、橫向水平桿，縱、橫向掃地桿。連墻桿。（5）不得在腳手架基礎及

24、鄰近進行挖掘作業，否則應采取安全措施，并報主管部門批準。（6）腳手架外側四周設置密目式安全網。在架上進行電氣焊作業時，必須有防火措施和專人看守。（7）腳手架必須按施工現場臨時用電安全技術規范進行接地避雷處理。（8）搭拆腳手架時，地面應設圍欄和警戒標志，并派專人看守，嚴禁非操作人員入內。（9）腳手架搭設順序：擺放掃地桿（貼近地面的大橫桿）逐根樹立立桿，隨即與掃地桿扣緊裝掃地小橫桿并與立桿或掃地桿扣緊安放第一步大橫桿與各立桿扣緊安第一步小橫桿第二步大橫桿第二步小橫桿加設臨時斜撐桿（上端與第二步大橫桿扣緊，在裝設兩道連墻桿后可拆除）第三、四步大橫桿和小橫桿連墻桿接立桿加設剪力撐鋪腳手板。（10）腳手

25、板拆除注意事項：劃出工作禁區，禁止行人進入，設置安全警界線，派專人負責看護。嚴格遵守拆除順序，由上而下，后搭設先拆，先搭設后拆，先拆欄桿、腳手板、剪力撐，后拆小橫桿、大橫桿、立桿。統一指揮，上下呼應，動作協調，當解開與另一人有關的結扣時應先告知對方，以防墜落。材料工具要用滑輪和繩索運送，不得亂扔。8、腳手架的安全設施和維護（1）安全網為了保證施工安全，外腳手架應設安全網。用里腳手砌外墻，在墻外也應設安全網。立網選用聚氯乙烯編織合格的1.8m ×6.0m密目式安全立網，每塊支好的安全網應能承受不小于160公斤的沖擊荷載。架設安全網時，其伸出寬度不少于2米，外口要高于里口，兩網搭接應扎接

26、牢固，每隔一定距離應用拉繩將斜桿與地面的錨樁綁牢。施工過程中要經常對安全網進行檢查和維修，嚴禁向安全網內扔各種物料和垃圾。安全網要隨樓層施工進度逐步上升，在操作層上必須設置兜網。鋼管桿件架設安全網的斜桿或橫桿，常為48×3.5。斜桿的下端支在下層窗口窗臺上，并與窗口墻外的橫桿綁牢，窗口墻外橫桿又與窗口墻內橫桿綁牢。安全網的外層通過外橫桿與斜桿綁牢，安全網的內層與上層窗口外的橫桿綁牢，窗口外的橫桿與窗口內橫桿綁牢。支設安全網的斜桿間距應不大于4米，在沒有窗口的墻面上，可以在墻角設立桿來掛設安全網，也可以在墻體內預埋鋼筋環以支插斜桿，還可以用短鋼管穿墻用回轉扣件來支設斜桿。用工具或的吊桿

27、來架設安全網，比較輕巧方便。吊桿沿建筑物外墻面垂直設置，間距與房屋開間相適應，一般為34米。吊桿可用12鋼筋，長1.56米，上端彎一直掛鉤，以便掛在埋入墻體的銷片上，在直掛鉤的另測焊一平掛鉤，用以?huà)煸O(shè)安全網，下端焊有裝設斜桿的活動鉸座和靠墻支腳。另外，在平掛鉤下面焊掛尼龍繩的環和靠墻板。斜桿長2.8米，用2根L25×4角鋼焊成方形，頂端焊12鋼筋鉤，用以張掛安全網。歇桿中部焊有掛尼龍繩的環，尼龍繩用卡鉤掛在斜桿和吊桿的環上，用繩的長度調節斜桿的傾斜度。外腳手架施工時，在操作層的拉桿上要立掛安全網，欄桿高度不應低于1.2米，網的下口要封嚴。（2）鋼腳手架的防電措施鋼腳手架（包括鋼井架、

28、鋼龍門架、鋼獨桿提升架等）不得搭設在距離35千伏以上的高壓線路4.5米以?xún)?nèi)的地區和距110千伏高壓線路3米以?xún)?nèi)的地區。鋼腳手架在架設和使用期間，要嚴防與帶電體接觸。鋼腳手架需要穿越或靠近380伏以?xún)?nèi)的電力線路，距離在2米以?xún)?nèi)時，在架設和使用期間應斷電或拆除電源。如不能拆除時，應采取可靠的絕緣措施，對電線和鋼腳手架等進行包扎隔絕，并對鋼腳手架采取接地處理。在鋼腳手架上施工的電焊機、混凝土振動器等，要放在干燥木板上。操作者要戴絕緣手套，穿絕緣鞋。經過鋼腳手架的電線要嚴格檢查并采取安全措施。電焊機、振動器外殼要采取保護性接地或接零措施。夜間施工和深基操作的照明線通過鋼腳手架時，應使用電壓不超過12伏

29、的低壓電源。木、竹腳手架的搭設和使用也必須符合電力安全要求。（3）鋼腳手架的避雷措施搭設在曠野、上坡上、雷擊區的鋼腳手架（包括鋼井架、鋼龍門架、鋼獨桿提升架等），在雷雨季節應設避雷裝置。避雷裝置包括接閃器、接地極、接地線。接閃器即避雷針，可用直徑2532毫米、壁厚不小于3毫米的鍍鋅管或直徑不小于12毫米的鍍鋅鋼筋制作，設在房屋四角的腳手架立桿上，高度不小于1米，并應將最上層所有的橫桿連通，形成避雷網路。在垂直運輸架上安裝接閃器時，應將一層的中間立桿接高出頂端不小于2米，在該立桿下端設置接地線，并將卷?yè)P(yáng)機外殼接地。接地極應盡可能采用鋼材。垂直接地極可用長1.52.5米、直徑2530毫米、壁厚不小

30、于2.5毫米的鋼管、直徑不小于20毫米的圓鋼或L50×5角鋼。水平接地極可選用長度不小于3米、直徑814毫米的圓鋼或厚度不小于4毫米、寬度2540毫米的扁鋼。另外，也可以利用埋設在地下的金屬管道（可燃或有爆炸介質的管道除外）、金屬樁、鉆管、吸水管以及與大地有可靠連接的金屬結構作為接地極。接地極按腳手架上的連接長度在50米 以?xún)?nèi)設置一個，并應滿足離接地極最遠點內腳手架上的過渡電阻不超過10歐的要求。接地電阻不得超過20毆。接地極埋入地下的最高點，應在地面下并不淺于50厘米，埋設時應將新填土夯實。蒸汽管道或煙窗風道附近經常受熱的土層內，位于地下水位以上的磚石、焦渣或砂子內，以及特別干燥的

31、土層內都不得埋設接地極。接地線即引下線，可采用截面不小于16毫米2的鋁導線或截面不小于12毫米2的銅導線。為了節約有色金屬，可在連接可靠的前提下，采用直徑不小于8毫米的圓鋼或厚度不小于4毫米的扁鋼。接地線的連接要絕對接觸可靠，連接時應將接觸表面的油漆及氧化層清除，露出金屬光澤，并涂中性凡士林。接地線與接地極的連接，最好用焊接，焊接點的長度應為接地線直徑的6倍以上或扁鋼寬度的2倍以上。如果螺栓連接，接觸面不得小于接地線截面積的4倍，并接螺栓直徑應不小于9毫米。設置避雷裝置時應注意：接地裝置在設置前要根據接地電阻限值、土的濕度和導電特性等進行設計，對接地方式和位置選擇，接地極和接地線的布置、材料選

32、用、連接方式、制作和安裝要求等作出具體規定。裝設完成要用電阻表測定是否符合要求。接地極的位置，應選擇人們不易走到的地方，以避免和減少跨步電壓的危險，防止接地線遭受機械損傷，接地極應該和其他金屬或電纜之間保持3米及3米以上的距離。接地裝置的使用期在6個月以上時，不宜在地下利用裸鋁導體作為接地極或接地線。在有強腐蝕性土壤中，應使用鍍鋅或鍍銅的接地極。施工期間遇有雷擊或陰云密布將有雷雨時，鋼腳手架上的操作人員應立即撤離。（4）腳手架的維護和管理腳手架大多在露天使用，搭拆頻繁，耗損較大，必須加強維護和管理，及時做好回收、清理、保管、整修、防銹、防腐等工作，降低損耗率，提高周轉次數，延長使用年限，降低工

33、程成本。用完的腳手架料和構件、零件要及時回收，分類整理，分類存放。堆放地點要平坦，排水良好。堆放時下面要設支墊。鋼管、角鋼、鋼桁架和其它鋼板件最好放在室內，如果放在露天，應用氈、席蓋好?？奂⒙菟捌渌×慵?，應放在室內，并且用木箱、鋼筋籠、麻袋、草包等容器分類儲存。 彎曲的鋼桿件要調直，損壞的構件要修復，損壞的扣件、零件要更換。做好鋼鐵件的防銹和木制件的防腐處理。鋼管外壁在相對濕度大于75%的地區，應每年涂刷防銹漆一次，其它地區每?jī)赡晖克⒁淮?。鋼管可根?jù)地區情況，每隔24年涂刷一次。角鋼、桁架和其它鐵件每年涂刷一次。扣件要涂油，螺栓宜鍍鋅防銹，使用35年保護層剝落后應再次鍍鋅。沒有鍍鋅條件時

34、，應在每次使用后用煤油洗滌并涂機油防銹。搬運長鋼管、長角鋼時，應采取措施防止彎曲。桁架應拆成單片裝運，裝卸時不得拋丟，防止損壞。依靠群眾，加強管理?？梢圆捎糜杉茏庸そM負責維護管理的辦法，做到誰使用，誰維護、誰管理，盡量減少丟失，合理調配，提高腳手架的周轉使用效率。九、腳手架懸挑部份計算書根據本工程建筑物設計情況，部份腳手架主體施工階段采用單排懸挑腳手架，裝飾階段采用雙排落地式腳手架，本節對懸挑腳手架進行計算。 計算依據：建筑施工安全規范JGJ130-20011、 腳手架自重設計荷載：NG1K=0.1248KN/m2、 構配件自重設計荷載: NG2K=0.0037KN/m3、 施工荷載: NG3

35、K=2.0KN/m4、 計算簡圖: 5、 P1軸向力計算值為: NP1=1.2(NG1K+NG2K)+1.4NG3K =1.2X(0.1248+0.0037)+1.4X3/8X2.0X1.0/2=0.679KN.m6、 P2軸向力計算值:NP1=NP2=0.679 KN.m7、 斜撐Ry1計算值為: M0=0 P2X0.2+P1X1.0XRy1-Sin67.80 Ry1=0.855 KN.m8、 水平拉力RX1() FX=0 RX1=RY1COS67.80 RX1=0.323 KN.m9、 斜撐驗算:N/f0.855X105/(0.879X4.89)=1.989X1052.06X105故采用4

36、8鋼管1500搭設支撐滿足要求。10、 拉桿計算: Q=P=Rx1 Q/A=0.323X105/(1.13X2) =1.429X1052.06X105 故采用48鋼管作拉桿滿足要求。十、腳手架的拆除1、腳手架拆除工藝流程拆除程序應遵循由上而下，先搭后拆，后搭先拆的原則，即先拆拉桿、腳手板、剪刀撐、斜桿，而后拆小橫桿、大橫桿、立桿等（一般的拆除順序?yàn)榘踩W(wǎng) 欄桿 腳手板 剪刀撐 小橫桿 大橫桿 立桿）。2、拆除腳手架時，應符合下列規定：1）不準分立面拆除或在上下兩步同時拆除，應由上而下，按層按步拆除：做到一步一清，一桿一清。2）拆立桿時，要先抱住立桿再拆除最后兩個扣。拆除大橫桿、斜桿、剪刀撐時，應先拆中間扣件，然后托住中間，再接端頭扣件。剪刀撐、拉桿不準一次全部拆除，要求桿拆到哪一層，剪刀撐、拉桿拆到哪一層。3）所有連墻桿必須隨腳手架拆除同步下降，嚴禁先拆連墻桿整層或數層拆除后再拆除腳手架，分段拆除高差不應大于兩步，如高差大于兩步，應增設連墻桿加固。4）拆除后架體的穩定性應
