強電工程施工方案(共15頁)

1、精選優質文檔-傾情為你奉上新創機電工程有限公司麗來花園獨立式住宅一期強電施工方案一、工程簡介1. 別墅電源引自室外電纜轉接箱，用電纜從室外埋地引入地下室，分別供電給設在地下層的動力、照明總配電箱。2.電氣安裝包含有照明和動力配電系統、防雷接地系統。3. 動力照明配電系統均采用TN-S系統供電，入戶引入線應重復接地。4. 總動力配電箱分別給各層風機盤管、風機、水泵、鍋爐、風冷式水冷機組等設備供電。5. 總照明配電箱分別給各層照明、插座、廚房用電、中央吸塵器、洗衣機等供電。6.防雷接地電阻須經順義區避雷裝置檢測站依法檢測并出具檢測報告。7.強電系統進戶位置如下：強電進戶電纜位置名稱A1-CA2-C

2、B1-CB1-DB2-CB2-DC-CC-DD-C軸線5-H4-F1-C1-C5-G5-G1-D1-D7-F標高-1.00-1.0-1.0-1.0-1.0-1.0-1.0-1.0-1.0二、 編制依據1 電氣裝置安裝工程接地裝置施工及驗收規范GB50169-922 建筑電氣工程施工質量驗收規范GB50303-20023 建筑物防雷設計規范GB50057-20004 建筑電氣通用圖集92DQ5 等電位聯結安裝圖集02D501-26 建筑安裝分項工程施工工藝規程DBJ01/T01-26-2003第七分冊7 北京市防御雷電災害若干規定第102號令8 順義區防御雷電災害實施辦法順改發200228號9

3、圖紙會審記錄及洽商10 標書、標圖三、 施工準備1 臨時庫房和加工場由于需根據現場實際情況加工零部件和暫存材料、設備，所以需申請面積約130平方米的空地，由施工隊搭建臨時庫房和加工場。2 技術準備工作1） 組織施工人員了解工地現場情況及周邊環境，以便更合理地組織施工。2） 施工人員認真熟悉圖紙，理解設計意圖和要求，核對圖紙的施工說明、圖紙、標書的要求有否矛盾，發現問題及時向上級反映，以便得到及時的指導。3） 專業技術人員準備好各工序的技術交底，對施工班組進行細致的技術交底讓工人明白施工要求、常見的質量紕漏、質量目標、安全事項、進度要求等以加強工作責任性和技術水平。4） 要求各施工隊準備好相應的

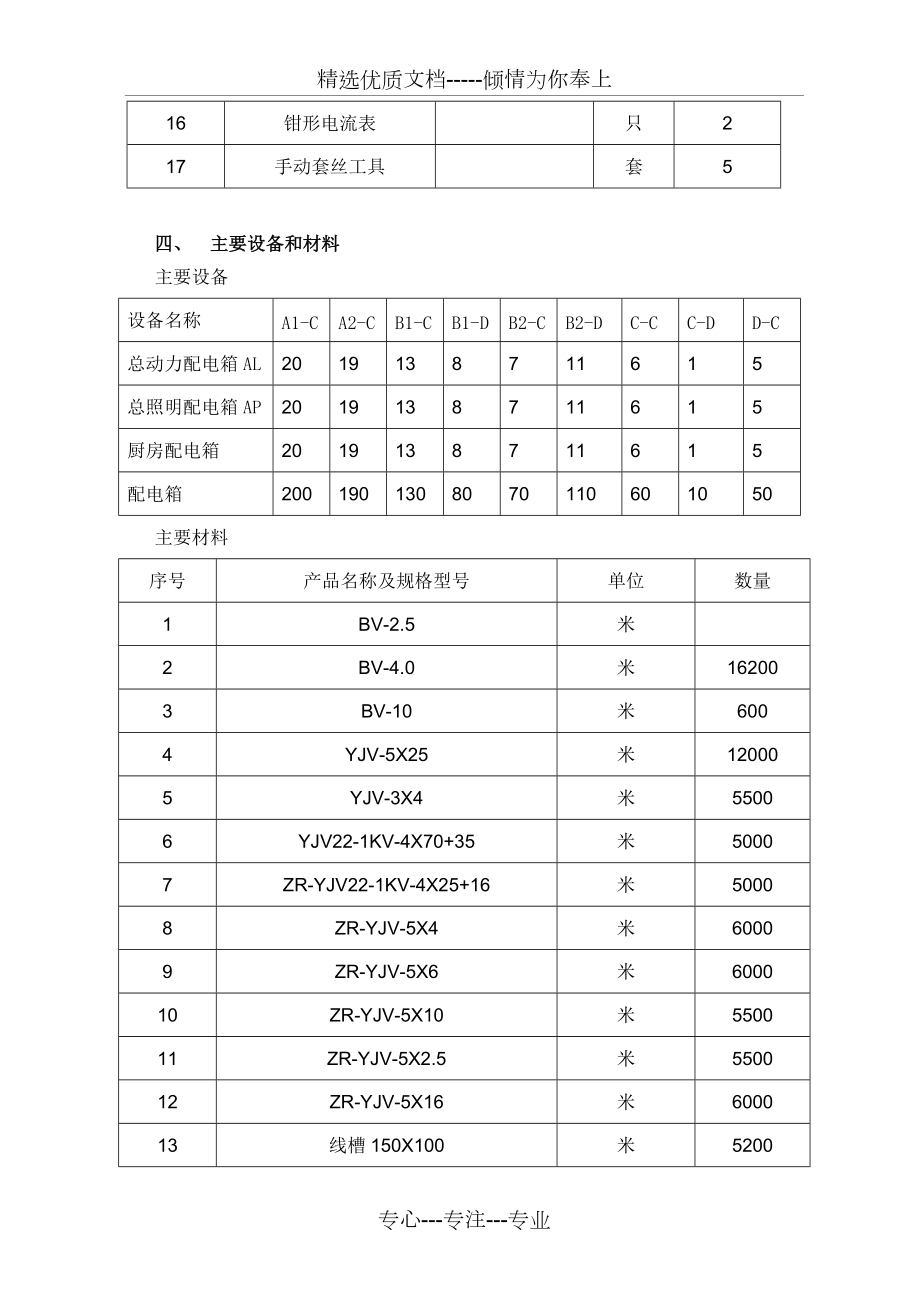

4、施工驗收規范和標準圖集。3 主要施工機具電氣工程施工機具、檢測設備一覽表序號名稱規格單位數量1電焊機BX 200-500臺53砂輪切割機300型臺33砂輪切割機400型臺34氧乙炔帶表割炬套15電錘25B把56手電鉆f16f13把67手動葫蘆1T 5T只28液壓彎管器LWG2-10B臺29手動彎管器G20-G25臺510空氣壓縮機0.6M3臺111漏電開關檢測儀臺112接地電阻搖表只113絕緣搖表只114機械壓端子鉗1.5 35MM2臺115液壓端子鉗16240MM2臺216鉗形電流表只217手動套絲工具套5四、 主要設備和材料主要設備設備名稱A1-CA2-CB1-CB1-DB2-CB2-DC

5、-CC-DD-C總動力配電箱AL2019138711615總照明配電箱AP2019138711615廚房配電箱2019138711615配電箱2001901308070110601050主要材料序號產品名稱及規格型號單位數量1BV-2.5米2BV-4.0米162003BV-10米6004YJV-5X25米120005YJV-3X4米55006YJV22-1KV-4X70+35米50007ZR-YJV22-1KV-4X25+16米50008ZR-YJV-5X4米60009ZR-YJV-5X6米600010ZR-YJV-5X10米550011ZR-YJV-5X2.5米550012ZR-YJV-5X

6、16米600013線槽150X100米520014電線管（熱鍍鋅鋼管）20米15電線管（熱鍍鋅鋼管）25 米1040016電線管（熱鍍鋅鋼管）32米770017電線管（焊接鋼管）40米410018電線管（焊接鋼管）80米450019鍍鋅扁鋼-25X4米6000五、 施工進度計劃和勞動力安排見附表六、 防雷與接地安裝1. 住宅為三類防雷建筑物，在屋面屋脊檐口貼敷25x4鍍鋅扁鋼避雷帶，利用建筑物結構柱內對角的二根主筋作引下線（每根不小于16mm），若無主筋則需暗敷一根直徑F12鍍鋅圓鋼作為引下線。2. 鋼屋架及屋頂所有金屬構件均應與避雷帶及引下線作可靠焊接。3. 所有避雷裝置材料必須熱鍍鋅，圓鋼

7、直徑不小于F12，扁鋼采用25×4mm，連接無特殊說明均為焊接，焊縫部位及鍍鋅層損傷部位必須做防銹處理。4. 利用結構基礎作為綜合接地裝置，接地電阻小于1歐姆，達不到要求時，需增打人工接地極。5. 每棟住宅做總等位連接，所有進出建筑物的金屬管線就近和接地系統連接。6. 總等電位聯接箱設在地下一層的總配電箱旁邊柱子上，距地0.3m。7. 每個衛生間設有局部等電位連結箱LEB，衛生間內所有裝置的可導電部分用6mm2的雙色銅芯軟線分別與LEB箱連接，銅芯軟線用卡子與導電部分連接要求接觸嚴緊牢固。8. 屋頂避雷網做法：(1) 避雷網采用25X4鍍鋅扁鋼加工制做，安裝前應調直，扁鋼焊接為其寬度

8、的2倍，（當寬度不同時，搭接長度以寬的為準）至少三面焊接。屋面上有金屬欄桿時，可利用金屬欄桿做避雷帶。(2) 焊縫應飽滿牢固，不應有夾渣、咬肉、氣孔及未焊現象。(3) 防雷接地工程中隱蔽部分應在竣工圖中注明接地體及連接的實際走向和部位。(4) 接地隱蔽工程要有檢測報告，搖測記錄，隱檢記錄。七、 線路敷設及安裝1 線槽安裝：(1) 線槽安裝應按圖紙要求先行放線，以便確定線槽合理走向，作出標記，再以土建標高線為基準確定標高，然后將線槽進行組裝就位調整，固定。(2) 電線槽以1.25m1.5m的間距支撐于墻上或懸掛在基板，要求平直、牢固。(3) 線槽安裝要求a. 線槽的接口應平整，接縫處應緊密平直，

9、槽蓋蓋上后應平整無翹角，出線口位置正確。b. 線槽進行交叉、轉彎、丁字連接時，應采用單通、二通、三通、四通、或平面二通、平面三通等進行變通連接，導線接頭處應設置接線盒或?qū)?dǎo)線接頭放在電氣器具內。c. 線槽與盒箱、柜等聯接時，進線和出線口等處應采用抱腳連接，并用螺絲緊固，末端應加裝封堵。d. 建筑物的表面如有坡度時，線槽應隨坡度安裝。待線槽全部敷設完畢后，應在配線之前進行調整檢查。確認合格后，再進行槽內配線。e. 線槽經過建筑物的變形縫時，線槽本身應斷開，槽內用內連接板搭接，不需固定，保護地線和槽內導線均應留有補償余量。f. 敷設在豎井、吊頂、通道、夾層及設備層等處的線槽應符合高層民用建筑設計防

10、火規范（GB50045-95）的有關防火要求。(4) 工藝流程如下：保護接地安裝線槽安裝安裝支架與吊架定位彈線2 電線管敷設(1) 鋼管敷設工藝流程管與箱、盒連接管路連接配管定位放線(2) 鋼管的規格、型號應符合設計及規范要求，不應有穿孔、裂紋、凹凸不平及顯著的變形。管子配件采用與電線管相應的配件。(3) 鋼管彎彎時，彎曲處不應有凹陷、開裂，管彎不得小于90度，彎扁度不應大于管徑的10%，穿電纜的鋼管彎曲半徑應符合電纜的彎曲半徑要求。電線管彎曲處內徑不小于電線管外徑的2.5倍。(4) 所有線管的管口內側必須除去毛刺后才能進盒、箱和聯接。(5) 鍍鋅電線管采用絲扣連接，套絲不得有亂扣現象；管箍必

11、須使用通絲管箍。上好管箍后，管口應對嚴，外露絲應不多于2扣，用4mm雙色線涮錫做跨接地線。(6) 焊接管電線管采用套管連接，套管長度為連接管徑的1.53倍，連接管口的對口處應在套管的中心，焊口應焊接牢固嚴密。用F6園鋼作跨接地線焊接長度不小于園鋼直徑的6倍，具雙面焊接。(7) 明裝電線管按水平和垂直方向整齊排列，并以鞍型卡（離墻碼）預以固定，間距不超過1.2m。(8) 多條電線管平行敷設時，要合理安排次序，考慮在走向不同時，盡量減少線管間的跨越。(9) 電線管端口及電線盒用管栓堵塞，防止混凝土，灰泥及雜物進入電線管內。(10) 電線管過沉降縫處按建筑電氣通用圖集92DQ做法。(11) 敷設管路

12、超過下列長度時，應加裝接線盒。無彎時30m；一個彎20m；兩個彎12m；三個彎時8m。(12) 水平或垂直敷設明配管允許偏差值，管路在2m以內時，偏差為3mm，全長不應超過管子內徑的1/2。管路必須暢通，內側無毛刺，鍍鋅層或防腐漆應完整無損，管子不順直者應調直。(13) 管進盒、箱安裝，要求一管一孔，并應刷防銹漆。如用定型盒、箱，當孔大管徑小時，可用鐵皮墊圈墊嚴或用砂漿加石膏補平齊，不得露洞。暗配管可用跨接地線焊接固定盒邊上，管口不宜與孔焊接，管口露出盒、箱應小于5mm。有鎖緊螺母的與鎖緊螺母平。兩根以上管入盒、箱要長短一致，間距均勻，排列整齊。(14) 金屬軟管與鋼管或設備連接時，應采用金屬

13、軟管接頭連接，長度不應超過0.8m。(15) 金屬軟管不應扭絞、松散、中間有接頭，與設備、器具連接時應采用專用接頭，連接處應密封可靠。(16) 不得利用金屬軟管作為接地導體。(17) 跨接地線連接采用專用卡具。(18) 接線盒、箱開孔用開孔器，嚴禁用電汽焊切割，不得開長孔。(19) 管路敷設完畢，金屬管路箱盒及支架等應做整體接地連接。穿過建筑物變形縫時，應有接地補償裝置，采用跨接方法連接。3 管內穿線（1） 工藝流程：放 線 及 斷 線帶護口掃管選擇導線導線與帶線的綁扎導 線 連 接穿導線線路檢查絕緣搖測導 線 包 扎導 線 焊 接3、 電纜（線）保護(2) 導線的規格、型號、質量必須符合設計

14、及施工規范要求。(3) 穿線前應先清掃管路，可用壓力約0.25MPa的壓縮空氣，吹入敷設好的管中或可在鋼線上將布條綁成拖把狀，來回拉數次，將管內雜物和水分擦凈。管內清掃后，隨即向管內吹入滑石粉，以便穿線。(4) 在穿線前，應在管子端部安上塑料或橡皮護線套，并應檢查各過路箱管口的護圈是否整齊，避免割壞電線。(5) 穿線應從分路的終端向接線箱的方向進行，即先分路后總線。(6) 管內導線的總截面（包括外護層）不應超過管子橫截面積的40。(7) 導線線盒中應預留一段為150mm，配電箱中導線預留長度為箱周長的1/2。(8) 導線在管內不得有接頭和扭結，其接頭應在接線盒內連接。(9) 不同系統，不同電壓

15、、不同電流類別的線路不應穿于同一根管內或線槽的同一槽內。4 電纜敷設（1）電纜敷設工藝流程：電纜沿線槽敷設線路檢查及絕緣搖測準備 工作掛標志牌（2） 開工前應對電纜進行詳細檢查，規格、型號、截面均符合設計要求，外觀無扭曲、壞損現象并應進行搖測試驗。電纜敷設時，環境溫度不得低于0，并有必要的防護措施，避免電纜受損。（3） 在橋架或線槽上多根電纜敷設時，應根據現場的實際情況事先計劃電纜的排列方式，以防敷設時產生交叉混亂。（4） 電纜穿孔洞如墻壁、樓板處等，加裝鋼套管保護；有防火要求的采用防火堵料密實封堵，管口用防火膠泥密封。（5） 采用人工敷設電纜，對大截面電纜利用手動葫蘆輔助敷設（6） 金屬線槽

16、內敷設的導線或電纜不應有接頭，接頭應在接線箱內。垂直或傾斜敷設時應有防止導線或電纜移動的措施。金屬線槽的連接不得在穿過樓板或墻壁等處進行。（7） 電纜固定應遵循下列要求：a. 水平敷設的電纜，在電纜首末兩端、轉彎處、直線段每隔510m處均需用尼龍帶扣將電纜束牢。b. 垂直敷設或超過45度傾斜敷設的電纜每隔2m用尼龍帶扣將電纜固定。（8） 掛標志牌a.標志牌規格應一致，并有防腐性能，掛裝應牢固。b.標志牌上應注明電纜編號、規格、型號及電壓等級。g. 沿支架橋架敷設電纜，在其兩端、拐彎處、交叉處應掛標志牌直線段應適當增設標志牌。（9）低壓電纜頭制作流程：做地線測量長度、剝電纜搖測電纜絕緣包纏電纜、

17、套電纜終端套壓電纜芯線接線鼻子、與設備連接八、 動力照明設備及燈具安裝1.配電箱（盤）安裝(1)盤箱柜安裝應根據土建施工進度，提供必要的安裝條件后才可安裝，以避免雙方成品的損壞。(2) 安裝前需按施工圖放線，以保證安裝位置準確。(3) 混凝土墻或磚墻上固定明裝配電箱盤時，采用暗配管及暗分線盒和明配管兩種方式，將盤面調整平直后進行固定。(4) 暗裝配電箱需根據預留孔洞尺寸先將箱體找好標高及水平尺寸，并將箱體固定好，然后用水泥砂漿填實周邊并抹平齊，待水泥砂漿凝固后再安裝盤面和貼臉。如箱底與外墻平齊時，應在外墻固定金屬網后再做墻面抹灰。不得在箱底板上抹灰。安裝盤面要求平整，周邊間隙均勻?qū)ΨQ，貼臉（門

18、）平正，不歪、垂直受力均勻。(5) 所有從動力出線口至電機接線盒之間的導線均需穿柔性穿線管保護。(6) 配電箱為墻上暗裝，底距地1.35米。因是非標產品，待生產廠家完成設計，由建研院審核并經消防、自控等專業認可后才能訂貨，所以配電箱尺寸待定。(7) 電表箱采用防水防潮型，設于室外電纜轉接箱內，墻上明裝箱底邊距地1.35米。(8) 盤、箱、柜安裝工藝流程如下：彈線定位內部接線絕緣測試盤箱柜安裝設備開箱檢查(9)盤、箱、柜單獨或成列安裝時，其垂直度水平偏差以及盤箱柜面偏差和盤、箱、柜間接縫的允許偏差應符合下表要求。項目允許偏差垂直度（每米）1.5水平偏差相鄰兩盤頂部2成列盤頂部5盤面偏差相

19、鄰兩盤邊1成列盤面5盤間接縫2(10) 盤、箱、柜配線要求：a) 配電箱（盤）內的配線應整齊、清晰、美觀，并綁扎成束，在活動部位應用長釘固定。導線絕緣良好、無損傷。接線應符合設計要求。盤、箱、柜內的導線不應有接頭，導線芯線應無損傷。盤面引出及引進的導線應留有適當余度，以便于檢修。b) 導線在箱、盒內的連接宜采用壓接法，可使用接線端子及銅套管等連接，銅蕊導線也可采用纏繞后涮錫的方法連接。c) 導線連接牢固緊密，不傷線芯。壓板連接時應壓緊無松動；螺栓連接時，在同一端子導線不超過兩根，相線、零線、PE線壓接按照圖紙正確連接，防松墊圈等配件齊全，壓接均應牢固可靠。d) 配于連接門上的電器、控制臺板等可

20、動部位的導線應采用多股軟導線，敷設長度應留有適當余量。e) 電纜芯線和所配導線的端部均應標明其回路編號，編號應正確，字跡清晰且不易脫色。f) 配電箱盤全部電器安裝完畢后，用500V兆歐表對線路進行絕緣搖測。搖測相線與相線之間，相線與零線之間，相線與地線之間，零線與地線之間。兩人進行搖測，其絕緣電阻不小于0.5M，同時做好記錄。g) 箱、柜、臺的接地應牢固良好。裝有電器的可開啟的門應以裸銅軟線與接地的金屬構架可靠地連接。成套柜應裝有供檢修用的接地裝置。h) 盤、箱、柜的漆層應完整無損傷。固定電器的支架等應刷漆。 (11) 風機盤管電源配線為單相三線，BV-3×2.5，SC15cc，電源

21、插座預留在吊頂內。調速開關明裝，底距地1.35m。(12 ) 動力電源出線口的具體位置應配合水泵，空調，風機及各類設備的安裝位置。2. 照明燈具、開關、插座的安裝(1) 本工程燈具僅預留燈頭盒，燈具型號、規格由甲方確定。(2) 檢查所裝燈具的型號、規格是否符合設計要求和國家標準，燈具的外觀有無機械損傷、變形、油漆剝落、燈罩破裂、燈箱歪翹現象。所有燈具均應有產品合格證。(3) 燈具組裝要求a) 穿入燈箱內的導線在分支連接處不得額外受力和磨損，多股軟線的端頭需用盤圈、涮錫。b) 燈內的導線不應過于靠近熱光源并應采取隔熱措施。對裝有白熾燈泡的吸頂燈具，燈泡不應緊貼燈罩；當燈泡與絕緣臺之間的距離小于5

22、mm時，燈泡與絕緣臺之間應采取隔熱措施。c) 螺燈口的相線必須壓在燈芯柱上，日光燈的相線必須接在鎮流器的一端并用顏色區分。攜帶式局部照明燈具用的導線，宜采用橡套導線，接地或接零線應在同一護套內。d) 燈具組裝完畢均應進行絕緣測試，絕緣電阻不小于0.5M，方為合格。e) 房間內如果僅有一盞燈（房間對角線的交叉點處），煙感應該避開燈具500mm，起居室等可能布置吊燈、花燈的房間，煙感避開燈具1000mm；f) 弱電插座避開強電插座700mm；g) 燈具總量大于3kg時，固定在螺栓或預埋吊鉤上，花燈吊鉤圓鋼直徑不應小于燈具掛銷直徑，且不應小于6mm。大型花燈的固定及懸吊裝置，應按燈具重量的2倍做過載

23、試驗。h) 門口燈開關安裝位置便于操作，開關邊緣距門框邊緣的距離150mm200mm；(4) 燈內配線應符合設計要求當設計無規定時應符合下表規定：導線線芯最小截面燈具的安裝場所及用途線芯最小截面(mm2)銅芯軟線銅線鋁線燈頭線民用建筑室內0.40.52.5工業建筑室內0.50.82.5室內外1.01.02.5移動用電設備的導線生活用0.4生產用1.0(5) 起居室、餐廳、各臥室、書房等插座選用安全型插；洗衣機插座選用帶指示燈開關的三孔插座；冰箱、廚房電器、衛生間預留電熱插座選用帶開關的三孔插座；衛生間插座、抽油煙插座選用三孔插座；廚房、衛生間選用密閉防水型插座。(6) 蹺板開關底邊距地1.35

24、米；門鈴按鈕距地1.35米；風機盤管插座設置于吊頂內；衛生間鏡旁插座、抽油煙插座底邊距地1.35米；廚房電器插座底邊距地1.35米；抽油煙機插座底邊距地2.3米；未注明安裝高度的插座底邊距地0.3米；門鈴頂板下0.3米。(7) 所有插座回路的連線均為三根線。(8) 所有安裝高度底于2.4米的燈具及主衛生間電視插座加BV-2.5mm2PE線。(9) 需要接地或接零燈具、插座、開關的金屬外殼，應由接地螺栓連接，開關切斷相線，螺口燈頭相線接在中心觸點的端子上，同位置插座高低排列一致，單相插座的接線、面對插座右極連接相線，左極連接零線。(10) 插座、開關、蓋板要緊貼墻面，四周無縫隙，表面清潔干凈，導

25、線連接牢固緊密，不傷芯線。壓接時盡量做折頭處理。同一室內安裝的開關、插座高度差不宜大于1mm，連續排列的插座開關的高度應一致。開關位置與燈位相對應，同一單項元內開關方向應一致。(11) 壓接時分清相色，A黃、B綠、C紅為相線，淡蘭色為零線，黃綠相間雙色為PE線。九、 系統調試系統調試必須在安裝完成并報驗合格后才可實施。5 動力系統調試(1) 電氣絕緣電阻測試a.電器設備、線路的絕緣電阻測試應按系統、層段、回路進行。b.線路的相間、相對零、相對地、零對地間均應進行測試。c.配電箱、盤間線路的線間和線對地間絕緣電阻值、饋電線路必須大于0.5M，二次回路必須大于1M。(2) 電氣器具通電安全檢查，檢

26、查接線和開關狀態，開關應在停止位置。(3) 配電箱、盤的保護裝置的動作試驗，漏電保護裝置的動作電流不大于30mA，動作時間不大于0.1S。(4) 信號回路的信號燈、按鈕、字牌、警鈴等動作和信號顯示測試。(5) 設備空載運行a)每臺設備進行單獨空載試運行2小時。b)記錄運行電壓、電流、儀表指示的情況。c)記錄電動機轉向、噪聲、振動、升溫、電壓、電流等數據。d)記錄電動執行機構的動作方向及指示。6 照明系統調試(1) 線路照明配電箱、盤、燈具、開關、插座的絕緣測試。(2) 配電箱、盤內開關動作靈活、可靠、帶有漏電保護的回路，漏電保護裝置動作電流不大于30mA，動作時間不大于0.1S。(3) 燈具回

27、路控制應與照明配電箱及回路的標識一致。(4) 開關與燈具控制順序相對應。(5) 備用電源或事故照明電源作空載自動投切試驗。(6) 照明通電試運行應在通電安全檢查完進行。(7) 照明通電試運行應按供電系統進行，不應分層、分段進行。(8) 照明系統連續運行24小時，所有照明燈具均應開啟，每2小時記錄運行狀態一次。7 防雷接地系統調試(1) 在建筑物四周設有4處接地電阻測試點，實測接地電阻1歐，如果大于1歐，再加人工接地極，直至實測接地電阻不大于1歐。(2) 測試保護接地、防靜電接地、工作接地接地電阻不大于4歐。十、 施工管理1質量管理措施(1) 嚴格執行國家有關的技術標準、施工驗收規程規范等技術法

28、規，嚴禁顛倒工序，減少質量通病。 (2) 實行責任制，貫徹誰施工誰負責質量，誰主管誰負責質量的原則。(3) 積極聽取業主、總包及監理對工程質量的意見，并對質量管理工作及時進行調整，認真接受各級質量執法機關、部門的質量監督。(4) 強化質量意識，嚴肅工藝紀律，嚴格按照圖紙施工，認真貫徹施工組織設計、施工方案、技術交底及工藝標準等技術文件。(5) 本工程實施先做出樣板，經鑒定合格后再推廣施工。(6) 專業質量檢查員要認真負責，發現問題及時糾正。對重要部位、重要工序要進行全檢。(7) 定期組織學習有關法規和質量文件，樹立全員質量意識，實行質量獎罰制度，獎優罰劣，作為輔助管理的手段。(8) 施工中所用

29、設備、材料、半成品的質量是保證工程質量的重要條件，在進入現場應進行復驗，報驗合格后，才允許使用。(9) 在施工全過程中堅持自檢、互檢并加強過程檢查，加強質量指導。發生質量問題進行跟蹤管理，提出修改期限，按期復查，實現質量問題的消項制度。(10) 隱蔽工程在隱蔽前必須先報驗合格，在未達到合格標準前不得進入下道工序施工。(11) 對各種計量檢測用儀表、設備要作精度檢查。2 質量預防措施常見缺陷預防措施1、外露絲扣過長斷扣，亂扣或者不清理麻頭調整加工長度，清潔套絲2、箱盒內進入砂漿或其它雜物安裝完后填滿塑料外用膠布封嚴3、管子煨彎處彎扁度過大或出現嚴重皺折選擇合適工具和彎曲半徑精心制作4、暗配管保護層厚度不夠配合土建，開槽前了解清楚面層厚度5、管內導線面積超標反映給上級有關部門，并提出整改意見6、箱盒內漏裝鋼管護口加強工作責任性，多檢查，及時整改3 安全消防措施（1）
