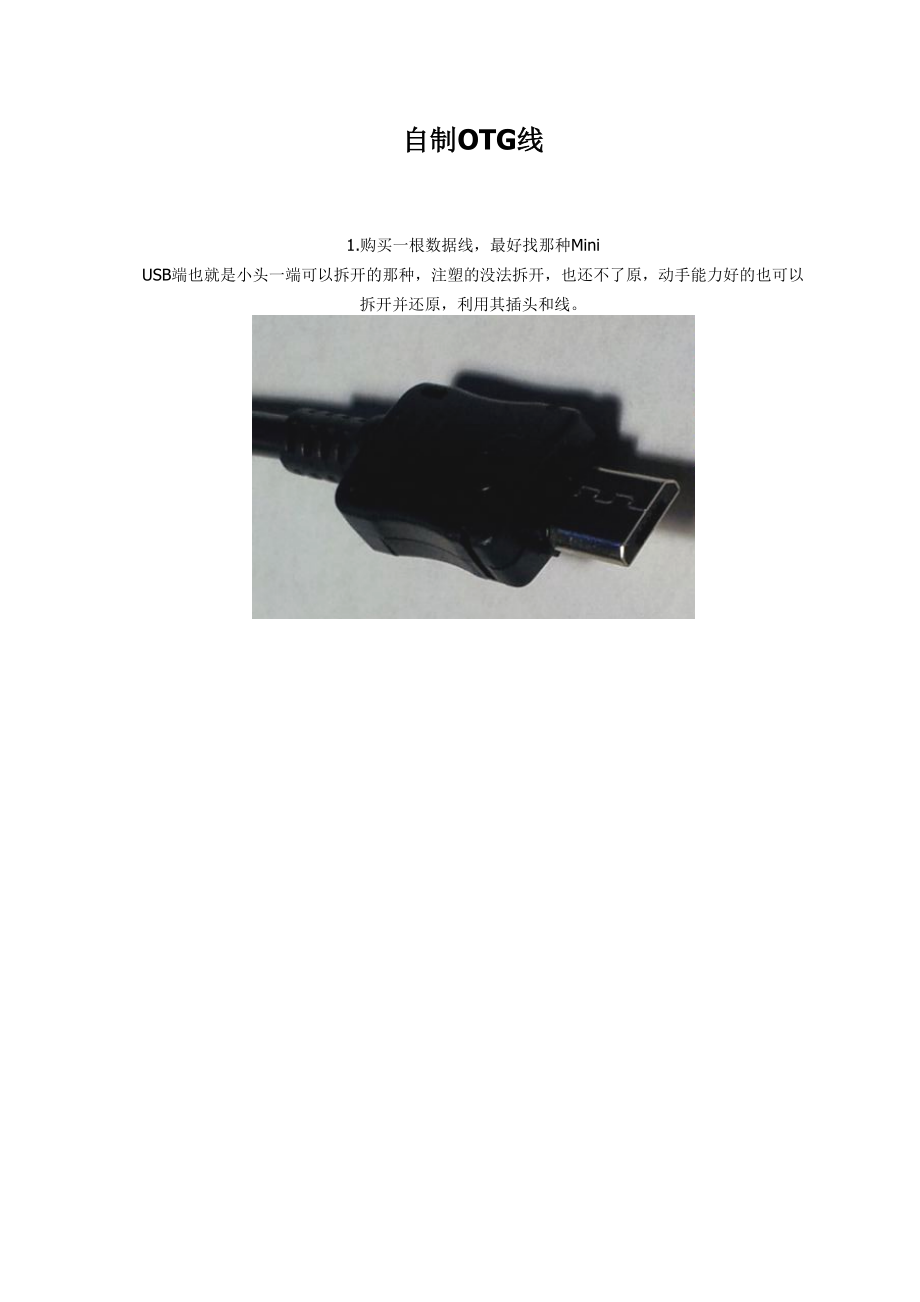

1、自制OTG線1.購買一根數據線，最好找那種Mini USB端也就是小頭一端可以拆開的那種，注塑的沒法拆開，也還不了原，動手能力好的也可以拆開并還原，利用其插頭和線。這個頭里面有5個接線端子，正常用的USB線只接了4根，剩下那根線就是OTG要用的。PIN腳定義：編號定義顏色識別1VBUSRed（紅色）2D-White（白色）3D+Green（綠色）4IDA型：與地相連B型：懸空5GNDBlack（黑色）其中 ID 腳在 OTG 功能中才使用。由于 Mini-USB 接口分 Mini-A 、 B 和 AB 接口。如果你的系統僅僅是用做 Slave ，那么就使用 B 接口。系統控制器通過判斷 ID

2、腳的電平來判斷是什么樣的設備插入 ， 如果是高電平 ， 則是 B 接頭插入 ， 此時系統就做主模式 (master mode)如果 ID 為低，則是 A 接口插入，然后系統就會使用 HNP 對話協議來決定哪個做 Master ，哪個做 Slave 。這些說明為技術人員總結的，僅供參考。我們手機上一般用的數據線都是 B 型 Mini-USB，OTG線就是A型Mini-USB標準USB接口定義與線的顏色 一般的排列方式是：紅白綠黑 定義： Pin1腳 紅色USB電源： 標有VCC、Power、5V、5VSB字樣 Pin2腳 白色USB數據線：（負）DATA-、USBD-、PD-、USBDT+ Pi

3、n3腳 綠色USB數據線：（正）DATA+、USBD+、PD+、USBDT+ Pin4腳 黑色地線： GND、Ground2.再弄個USB母頭，可以從舊的板子上拆，或是找一個USB延長線剪掉公頭，留母頭用。USB母頭 4PINMini-USB 5PIN下載 (91.45 KB) 2012-1-27 23:37這個母頭用來連接U盤，鼠標什么的。3.電路圖如下下載 (7.25 KB) 2012-1-27 23:374.小心拆開數據線小頭，可以看到有5個接線樁，有一面是3個，另一面是2個。有3個接線樁的一面，接的是黑、綠、紅線。有兩個接線樁的一面只接了一根白線，空著一根。下載 (97.09 KB) 2012-1-27 23:37用一根導線將空著的一個接線樁與黑色線的接
