軟啟動器接線圖

1、目 錄產品功能：1使用條件：2我們的優勢：2使用軟起動器接線示意圖：3電機軟啟動器回路接線圖：4軟啟動器的停機模式及應用：4軟啟動器的其他特點：5一、產品功能及特點功能一:軟起動、軟停止功能。可餐換傳墳星三角、自藕降壓起動箱可頻繁起動.有降壓起動、限流起動等5種起動方式_功能二:電動機保護功能:實現了比熱繼電器、馬這保護器更加可靠的保護功能。具有12種對電流、電壓.、功率、相位等異常保護功能:功能三:具有端子可編程維電器翰出.4-20mA棍擬電流翰出。 端子輸出功能豐富.繼電器輸出可編程，使用方便功能四:工作狀態實時星示，可替代卻分儀器儀表及數顯表功能。LCP大屏幕中文顯示，簡潔明了，參數設置

2、，查詢方便。上海約拿電氣電機軟啟動器 保護功能失壓、欠壓、過壓保護軟起動器過熱、起動時間過長保護。輸入缺相、輸出缺相、三相不平衡保護起動過流、運行過載、負載短路保護特點完美的人性化設計l LCD中文液晶顯示；參數、狀態均采用中文顯示;便于現場操作人員調試及維護 參數豐富，軟件不斷升級l “旁路切換時間參數避免大電流勞路切換時燒毀接觸器、“間隔延時”參賽，避免頻繁起動造成電機損壞等。l 自主軟件著作權通訊功能以及其他獨特功能l 五種起動模式、五級保護設定七種組合控制方式、十種附加功能、十二種保護功能。l 可無限擴充的微機接口與通訊軟件迅捷周到的售后服務l 及時周到的

3、使用咨詢，提供完善的配套設計方案l 產品“三包”服務、并及時對產品維修、故障做出反映其主要作用有以下幾個方面:減小了電動機及負載設備的起動應力，延長了電動機及相關設備的使用壽命。軟停車功能有效地解決了慣性系統的停車喘振問題，是傳統起動設備無法實現的。完善可靠的保護功能，有效地保護了電動機及相關生產設備的使用安全。電動機軟起動器智能化網絡化技術的應用使得電機控制技術適應了飛速發展的電力自動化技術的更高要求。使用條件：供電電源:市電、自備電站、柴油發電機組三相交流380V或660V士15%、50Hz，電源容量應滿足軟起動器對電動機的起動要求。適用電機:鼠籠式三相異步電動機，電機額定功率應與軟起動器

4、匹配。起動頻率:沒有要求，具體次數視負載情況而定。冷卻方式:自然風冷防護等級:IP20環境條件:海拔3000米以下，環境溫度-25+40之間，相對溫度90%以下，無凝露、無易燃、易爆、易腐蝕性氣體、無導電性塵埃、室內通風良好、震動小于0.5G的地方。注:本公司可為用戶提供在特殊條件下使用的產品，如防爆型、低溫型、高壓型軟起動器，其使用條件另行說明我們的優勢：l 為了打造優異的品牌質量，我們的軟啟動器內部摒棄老式的晶閘管，采用更為優良的模塊。l 采用模塊的同時，因模塊分國產和進口，我們均使用的是進口模塊，爭取為大家做性價比高的電機軟啟動器l 每個軟啟動器出廠前，都會經過多次的質檢。確保發出的到大

5、家手上的每個軟啟動器都是合格的。- 軟啟動器的產品尺寸及安裝尺寸 -見下表型號額定功率（kW）額定電流(A)外形尺寸 安裝尺寸備注H1 W1 H2W2dJJR2-5.5KW-Z5.511290146160248132M6380VJJR2-7.5KW-Z7.515290146160248132M6JJR2-011KW-Z1123290146160248132M6JJR2-015KW-Z1530290146160248132M6JJR2-18.5KW-Z18.537290146160248132M6JJR2-022KW-Z2243290146160248132M6JJR2-030KW-Z30602

6、90146160248132M6JJR2-037KW-Z3775290146160248132M6JJR2-045KW-Z4590290146160248132M6JJR2-055KW-Z55110290146160248132M6JJR2-075KW-Z75150290257160248132M6JJR2-90KW-Z90180530257200380196M8JJR2-115KW-Z115230530257200380196M8JJR2-132KW-Z132264530257200380196M8JJR2-165KW-Z165320530257200380196M8JJR2-185KW-Z

7、185370530257200380196M8JJR2-200KW-Z200400530257200380196M8JJR2-250KW-Z250500560290250470260M8JJR2-280KW-Z280560560290250470260M8JJR2-320KW-Z320640560290250470260M8JJR2-400KW-Z400800590330250500265M8JJR2-450KW-Z450900590330250500265M8JJR2-500KW-Z5001000660410250550370M8JJR2-600kW-Z6001200660410250550

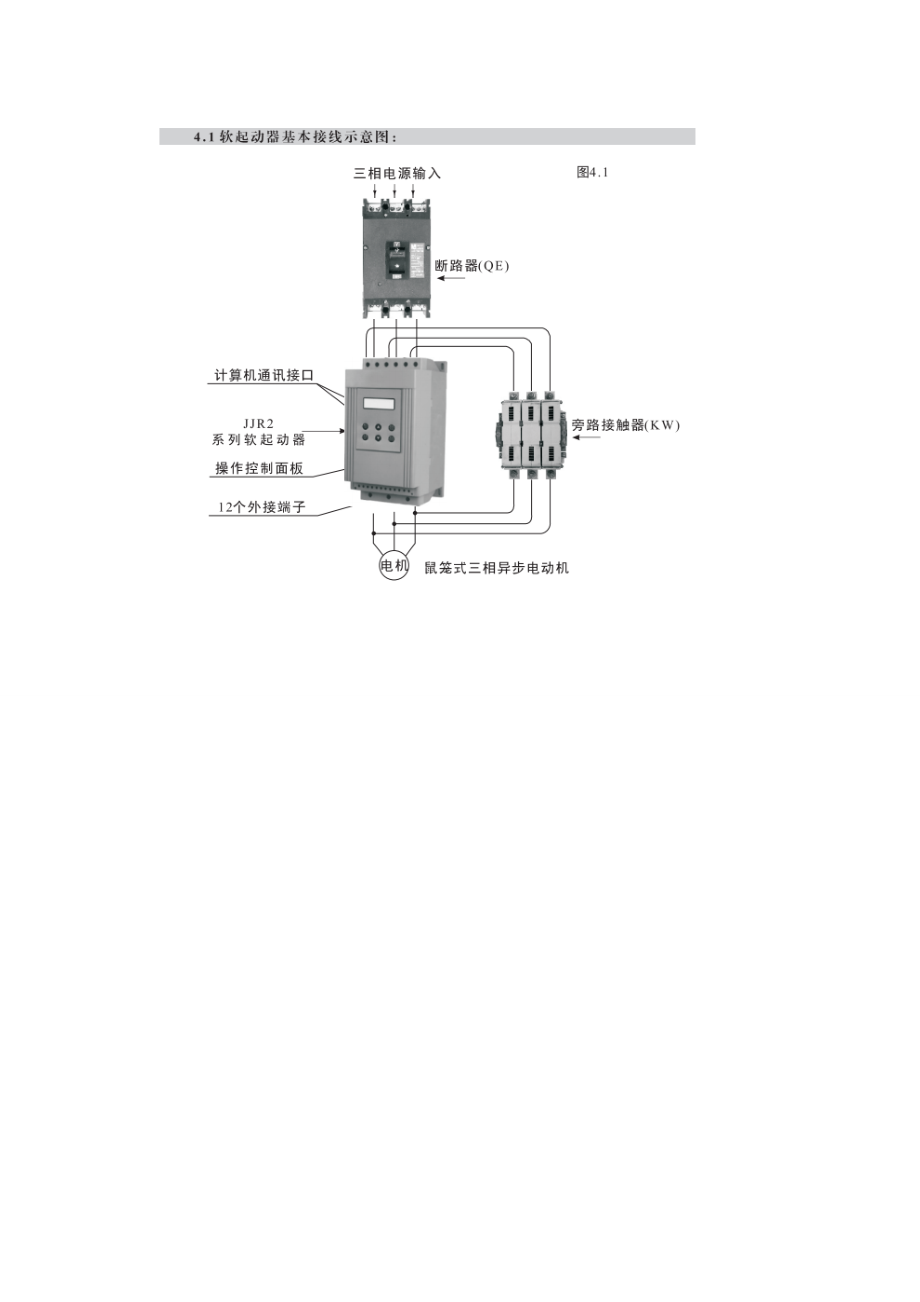

8、370M8使用軟起動器接線示意圖：電機軟啟動器回路接線圖：軟啟動器的停機模式及應用： 軟起動器有兩種停機模式，即軟停機模式和自由停機模式。軟停機模式: 設置項F2不為0時設定停機模式為此模式 在這種停機模式下，電動機的供電由旁路接觸器切換到軟起動器的晶閘管輸出，軟起動器的輸出電壓由全壓開始逐漸減小，使電機轉速平穩降低，以避免機械震蕩直到電機停止運行。軟停機時的輸出截止電壓等同于起動時的起始電壓。軟停機模式可減少和消除水泵類負載的喘振。軟停機模式可用設置項PL設定軟停限流值，減少軟停時的大電流沖擊注意此軟停限流值是在起動限流值基礎上計算的百分比。自由停機模式: 設置項F2為0時設定停機模式為此模

9、式夕 在這種停機模式下，軟起動器接到停止命令后立即斷開旁路接觸器并禁止軟起動器晶閘管的電壓輸出-電動機依負載慣性逐漸停機。在一拖二(多)接線方式時，應把軟起動器的停機模式設為此，以避免輸出切換時的缺相故障報告。 一般情況下，如無必要軟停機，則應選擇自由停機模式，以延長軟起動器的使用壽命。自由停機模式完全禁止了瞬時輸出，可避免特殊應用場合的瞬時大電流沖擊軟啟動器的其他特點：五級保護設定為了適應不同的應用場合，JJR2系列軟起動器設有五個保護級別，分別為0:初級、1：輕載、2：標準、3：重載、4：高級，由設置項F12設定，其中：初級保護禁止了外接瞬停端子功能，同時僅保留了過熱、短路和起動時的輸入缺

10、相保護，適用于需無條件緊急起動的場合，如消防泵等。輕載、標準、重載三個保護級別具備完全的保護功能，區別在于電機過載熱保護時間曲線不同其電機熱保護時間參數如圖6.1和表6.1按IEC60947-4-2標準的電機熱保護脫扣時間曲線：如下7種組合控制方式：為了更靈活方便地對軟起動器進行起動和停止操作，設置了7種不同的操作組合方式供用戶根據需要進行選擇，設置項FD組合方式如表2：10項附加功能延時起動功能：0-999秒，用倒計時顯示，計數為零時開始起動運行延時輸出功能：0-999秒，從接到起動命令開始延時，延時則輸出觸點閉合起動間隔延時功能：0-999秒延時期間顯示閃爍提示延時結束允許再次起動過熱解除

11、延時功能：0-999秒軟起動器過熱發生并解除后延時，以使軟起動器恢復至涼態再允許起動故障信息存儲功能：可存9個最后發生的故障信息且失電不丟失自動重起動功能：可設置9次自動重起動用于需長期連續運行的場合，如無人值守場合0-20mA直流模擬輸出：實時指示電機電流，最大負載300多功能顯示器：可準確顯示電源電壓、電機電流、視在功率、熱平衡等，可替代外加數字表頭，節省投資超強抗干擾面板設計：允許外引距離大于3米，當需要遠控面板操作時，可直接把軟起動器上的操作面板外引，無需額外投資電流數值和額定值百分比兩種輸入方式:當電機功率小于軟起動器標稱功率時用電流數值輸入方式可避免用額定值百分比輸入方式的繁瑣計算

12、12種保護功能外部故障輸入保護(瞬停端子、用于外加專用保護裝置，如熱繼電器等失壓保護：軟起動器斷電且又來電后，無論控制端子處于何種位置，均不會自行起動，以免造成傷害事故起動時間過長保護:由于軟起動器參數設置不當或其它原因造成長時間起動不成功軟起動器會自行保護軟起動器過熱保護:溫度升至80士5時保護動作，動作時間0.1秒;當溫度降至55時(最低)，過熱保護解除輸入缺相保護滯后時間:3秒輸出缺相保護滯后時間:3秒三相不平衡保護滯后時間:3秒，以各相電流偏差大于50%士10%為基準起動過流保護時間:持續大于電機額定工作電流5倍時的保護時間見表1運行過載保護時間:以電機額定工作電流為基準作反時限熱保護，脫扣保護時間曲線如圖5電源電壓過低保護滯后時間:當電源電壓低于極限值50%時，保護動作時間0.5秒，否則低于設定值時保護動作時間3秒電源電壓過高保護滯后時間:當電源電壓高于極限值130%時，保護動作時間0.5秒;否則高于設定值時保護動作時間3秒
