1、大截面柱混凝土澆筑方案一、 編制依據本工程相關圖紙混凝土結構工程施工規范GB 50666-2011混凝土結構工程施工質量驗收規范GB 50204-2002(2010年版)和記黃埔老浦片商業與住宅項目地下室施工圖紙二、 編制原因本項目3座塔樓均為41層的超高層建筑,塔樓結構的豎向荷載由塔樓結構柱所承受,因此塔樓結構柱的混凝土成型質量直接關系到整個塔樓的結構安全;本項目塔樓的結構柱尺寸普遍較大,結構柱主筋、箍筋較密集,對混凝土澆筑時的澆筑質量和振搗工作提出了更高的要求。三、 處理措施1、混凝土澆筑前的安排(1)本工程現場所用混凝土采用商品混凝土;澆筑塔樓結構柱混凝土使用到的相關機械設備為37米汽車
2、泵、47米汽車泵、HBT80地泵、混凝土布料機、插入式振搗器50振搗棒,及其他必備的常用工具。(2)結構柱封模板之前必須經自檢合格后報監理工程師進行驗收,驗收合格后,方可封模板;模板封好后,用水泥砂漿將模板根部一周封死,以防止漏漿。(3)封模板前用自來水將柱的根部清洗干凈,然后封模板校正加固檢查驗收澆筑混凝土。2、商品混凝土的運輸(1)混凝土罐車數量應根據運輸距離和澆筑速度合理配置,以滿足澆筑,確保混凝土連續澆筑。(2)泵車安排和使用:泵車的選型和布置,必須根據現場的特點,混凝土澆筑方案確定泵車在施工過程中,不得碰撞腳手架、柱鋼筋,一旦碰撞到柱鋼筋使其產生彎曲的話,應及時停止?jié)仓?,并及時將鋼筋
3、糾正。(3)泵車司機操作時,必須注意力集中,細心操作,嚴禁違章操作和離崗。3、混凝土澆筑的現場管理(1)商品混凝土進入現場后,要進行全面的檢查,對混凝土出現離析、分層現象以及坍落度不符合規定的,應堅決退貨。(2)對到場的混凝土進行塌落度測量,對于坍落度大于200mm的混凝土應要求其退場。(3)混凝土澆筑現場值班施工員應嚴格控制好結構柱分層澆筑的厚度,以及振搗棒插入混凝土里的時間、深度,振搗棒插入點的間距,振搗的相關工序的控制。4、混凝土材料的要求(1)混凝土必須提前按照設計要求作試配提交監理批準。(2)混凝土的原材料必須符合設計要求和施工規范的有關規定;混凝土配合比、原材料計量必須符合施工規范
4、規定(詳見商品混凝土資料)。(3)簽訂商品混凝土供貨同時要附上特殊技術要求、強度等級、坍落度、初凝時間等以保證混凝土質量符合要求。5、混凝土澆筑要點(1)柱混凝土下料時,泵管口部應盡量靠近柱頭,以免混凝土自由落體高度太大,混凝土產生骨漿分離。(2)塔樓大截面結構柱混凝土應分層澆筑,每層澆筑厚度不超過800mm,將下層混凝土振搗密實后,并在其初凝之前澆筑上層混凝土;且本層混凝土振搗時,振動棒的前端應插入前一層澆筑的混凝土中不小于50mm,以利于結合部位的緊密。(3)混凝土振搗采用插入式振搗棒,相鄰插入點的間距不應大于振動棒作用半徑的1.4倍,(此大截面柱所用的50型振動棒作用半徑為400500m

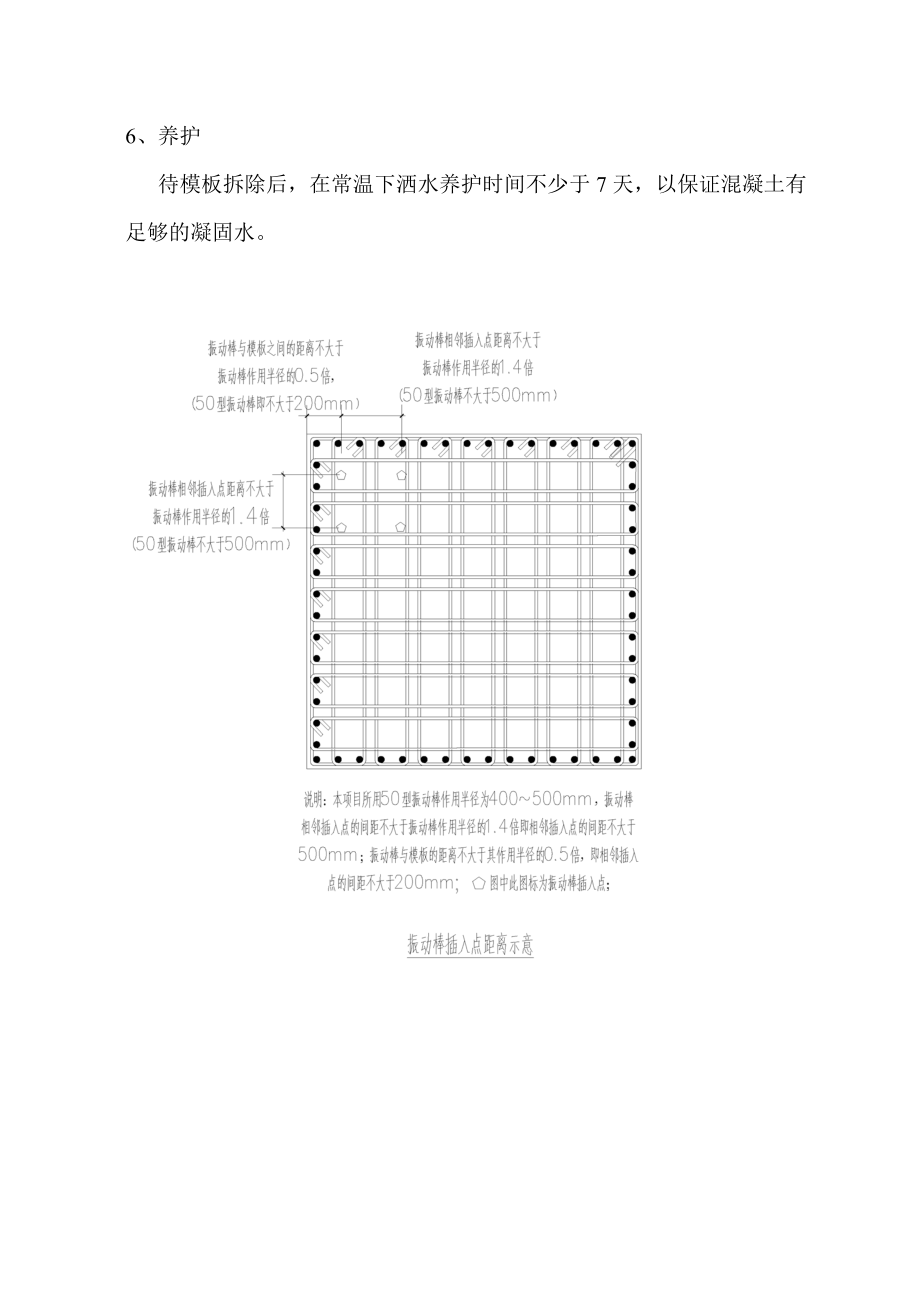

5、m,故當期對混凝土進行振搗時,振動棒相鄰插入點的間距不應大于500mm);振搗棒與模板的距離不應大于其作用半徑的0.5倍,并應避免碰撞鋼筋、模板等;振搗棒操作時要快插慢拔,振搗時應盡量靠近柱邊、柱角振搗,并不得超過振搗作用范圍。每一次振搗的持續時間為1030秒,當混凝土表面無明顯塌陷、有水泥漿泛出、不再冒氣泡時,應結束本次振搗。(4)本項目大截面柱最大高度為6m,為保證混凝土自由落體高度不大于3m,我司采用長度3m,A100mm鍍鋅圓管作為導管由柱上的箍筋之間的間隙插入構件內部,進行砼澆筑;并在導管上口焊接一個500×500mm的鋼漏斗用來接住泵管泵送過來的混凝土。(5)鋼筋密集的部位嚴格按分層澆筑的要求,澆筑至梁底面?;炷翝仓^程中應經常觀察對拉絲螺帽和柱箍的情況,若發現雙對拉絲螺帽有松動的跡象,應立即對其進行緊固,并應隨時觀察柱箍的情況。6、養護 待模板拆除后,在常溫下灑水養護時間不少于7天,以保證混凝土有足夠的凝固水。7、安全注意事項(1)澆筑混凝土?xí)r電纜線不準拖
