標準線路施工

1、第六章 標準線路施工 第一節 安全施工 611概述 (一)維修工作開始之前 在維修工作的電器設備中或在任何電器系統的操作維修中，為了防止人員傷害和損壞這些安全操作： 1、 確認要維修工作的系統。 2、 拔開跳開關和開關，確信系統部件斷掉電源。 3、 在跳開關上掛上這樣的標簽： 警告：不要閉合此跳開關，這些跳開關直到完成維修工作才能閉合。 4、 確信跳開關保持打開，并安裝跳開關卡箍。 5、 在開關上掛上這樣的標簽： 警告：不要把開關撥離“關”位，直到維修工作完成。 (二)維修工作結束之后 l、 確信所有開關和控制部件是在相應位置，以防任何部件的附加工作運轉。 2、 摘下告標簽，閉合在施工工作開始

2、前打開的跳開關和開關。 3、 使系統工作。 4、 運行所需的功能檢查。 5、 當運行滿意地完成后，把開關和控制部件放回正常關斷位置。 (三)跳開關的復位 當一個跳開關跳開和出錯時，不要立即復位和按入，直到引起跳開關跳開和出錯的問題和故障被確定和改正后。 612燃油蒸汽等級 (一)可接受的燃油等級 考慮到產生火花的設備的使用，安全燃油蒸汽等級其本質上是零。 (二)燃油蒸汽測量 燃油蒸汽的測量可用有專用的測量設備。這些儀器上有如下顯示： 附近有液體燃油和可燃?xì)庠?一局部燃?xì)饧袇^(qū)通風不足這些儀器應該被用來： 建立足夠低的最初的蒸汽等級 在維修中監測燃油蒸汽 可得到低于爆炸下限的百分比和爆炸百分比的

3、讀數 注：燃油蒸汽比空氣重34倍，會沉積在較低的地方。一品脫燃油可以產生200立方英尺的可爆炸混合物。燃油蒸汽與空氣的混合大約1：100的燃油蒸汽，就已經足以構成潛在的爆炸危險或火災。 6，13火源管理 警告：任何潛在的點火源，在任何條件下不應用于打開的燃油箱附近和那些不可預知的不能被控制的燃油通風口、溢油口附近。 用火安全 如果能產生火花的設備用在飛機或接近飛機不允許產生煙霧區，應該有專人負責觀察周圍的工作場所。 以下是被推薦的安全操作： 在能產生火花的設備在場時，不應在燃油系統組件上開始和繼續工作。 維修人員和涉及到安全的人員應保持最少。 在工作地點的應急設備和防火設備的數量應由局部防火隊

4、員和負責防火安全的負責人來決定，并有能力判斷出與要做的工作有關的危險程度。 6，14加熱槍，電焊槍，電烙鐵的使用在這段里詳細說明了操作加熱槍、焊槍、和電烙鐵在飛機附近應用時，至少被推薦的安 全操作。(一)概述 應注意到這些被寫下來的建議適用于全世界，它也是自然界的一般規律。由地方當局或和航空公司生產步驟而建立的規章會有優先權。 (二)爆炸的潛能一操作溫度超過了燃油的閃點的因素能點燃燃油蒸汽的電器開關產生的火花(三)在燃油箱中使用 加熱設備不要用于沒有清除干凈的燃油箱中，并在燃油箱中充滿氣體如氮?dú)猓瑢?duì)于線路的修理，被夾緊管、套可以用尼龍帶來固定。(四)在燃油和可燃性液體附近使用加熱槍、焊槍和電烙

5、鐵不能用在一百英尺內的下列區域： 加油的飛機放油的飛機油箱打開的飛機燃油通風口一燃油溢出口一其它可燃液體(五)在有煙區域使用加熱槍、焊槍和屯烙鐵可用在飛機上或附近允許產生煙霧的區域。若有必要把這些設備 用于不允許產生煙霧的地方，必須測定出不存在不安全的燃油蒸汽數量。第二節 導線與導線束 62重導線與電纜(一)概述導線是指在一個絕緣層里，由多股銅絲或鍍銀銅絲或銀絲或鋁絲鈕合在一起，其柔軟性較好，它在電路中起到連接作用的結構。電纜是在一個絕緣層里，有一根或多根導線，外部有特殊的防護層組合而成的結構。防護層是由不同的塑料等材料組成，它有良好的絕緣性能。不同材料的絕緣層導致電纜、電線有不同的環境性質。

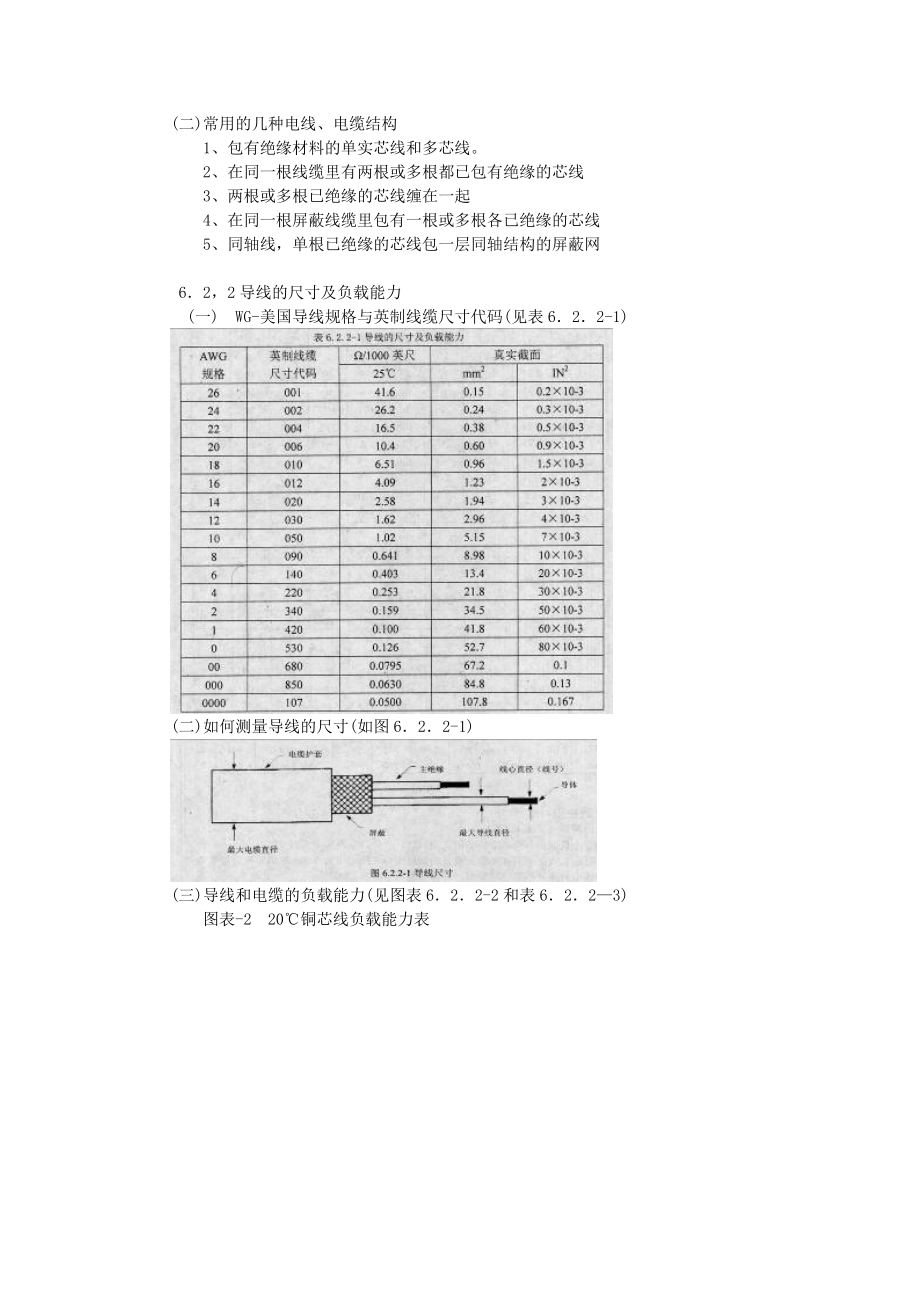

6、有些電纜、電線具有防水、防油特性；有些適用于低于105的環境溫度；有些適用于高溫區250以上的環境溫度：鋁線用于電源系統。(二)常用的幾種電線、電纜結構 1、包有絕緣材料的單實芯線和多芯線。 2、在同一根線纜里有兩根或多根都已包有絕緣的芯線 3、兩根或多根已絕緣的芯線纏在一起 4、在同一根屏蔽線纜里包有一根或多根各已絕緣的芯線 5、同軸線，單根已絕緣的芯線包一層同軸結構的屏蔽網 62，2導線的尺寸及負載能力 (一) WG-美國導線規格與英制線纜尺寸代碼(見表622-1) (二)如何測量導線的尺寸(如圖622-1)(三)導線和電纜的負載能力(見圖表622-2和表6223) 圖表-2 20銅芯線負

7、載能力表6，23導線的使用與選擇 (一)導線的降壓(見表62。3-1) 1、從飛機發電機或電瓶連到匯流條的主電源線，使用時其降壓不超過2 2、從飛機發電機或電瓶的接地端到設備的接地端的導線電阻為0.005歐姆即符合要求 3、如果導線上的壓降不超過限制值，即導線也符合要求 表623-1導線的降壓 (二)導線的選擇說明 1、導線的尺寸必須滿足，當有電流流過時不會產生過火的電壓降。 2、導線的尺寸必須滿足，當須要的電流流過時不會產生過熱現象。 3、導線選擇時，要知道的數據：線長(英尺)、流過的安培數、允許的壓降，還要考慮電流 流過是間斷的，還是連續的，如果是連續的，那么這根線是單獨的，還是在導線管里

8、，或在 線束里等，區分不同情況。624導線與導線束的識別(一)導線的分類 1、美國標準的導線分類 MIL-W 5086、7072、7139、16878、25038 MIL-C7078 BMSl3-XX FW481112202、型號(TYPE) T：代表線的絕緣、屏蔽情況。T1：絕緣的導線或電纜。 T2：由T1導線外，帶有鍍鎳的銅網屏蔽層。T3：由T2外加一層保護套。T4：絕緣的多芯電纜由幾股T1導線扭在一起，外加護套。3、等級(CLASS)C：代表線股數的多少。Cl：?jiǎn)喂山^緣線 C2：雙絞線 (23：三根線扭在一起 C4、C5、C6、C7、C8。 (二)專用導線 1、 熱電耦連接導線在發動機排

9、氣溫度(EGT)指示系統中，發動機部分與熱電耦連接的導線，一根是耐高溫的鎳鉻合金導線，另一根是鎳基鋁錳合金導線，在制造熱電耦探頭時都使用這兩根導線的材料，因此不能接反。 2、 火警系統線路 火警系統線路原則上要滿足下面條件之一。紅色或者白色的外護套或者是紅白相間的外護套。它具有特別耐高溫的特性。電纜要符合MIL-W-25038的要求，在導線絕緣和本身燒毀之前，五分鐘之內必須承受1093°C的高溫(三)導線束的識別1、導線和電纜的標記在飛機所有系統中，每根導線和單芯電纜都有標記，這些標記使用特殊的打印機打在導線和電纜上的。每捆導線束都有標記，標記間距是6-12英尺；導線束末端標記一般不

10、超過3英寸，3英寸以下的導線束不用作標記。兩芯或多芯屏蔽電纜只能在兩端加套管作標記。這些標記由廠家印在電纜上。飛機上新裝的成捆的電纜都沒有標記，但需要每隔6英尺做一個標記，標記可以并排或上下排列。2、標記形式 如圖6241所示，導線識別碼在導線束中識別導線，識別碼能夠往日錄中查到。還有其它形式的標記，但不常用。 (四)導線及導線束的查找 1、 已知線號查找 已知線號查找時，可直接查找WDM-WIRE-LIST，在通過相關圖號查找線路圖。 2、己知系統章節部件查找時，先查找WDM相關章節線路圖，再查WIRE-LIST。 例如：W5514-5553-22為線路中一導線。可查WIRE-LIST。如圖

11、-2已知34章馬赫警告系統也可查線路圖：(如圖624-3) (五)線型代碼(Wire Type codes) 1、由導線型號和飛機型號按數字字母排列的數據表，#為線芯數，R WTC為可替換前型號的替換件。若無RWTC，才查備份件號。(如圖624-4)2、由導線的件號或說明和飛機型號按字母數字排列的數據表。(如圖624-5)3、由規定的導線件號和備份導線件號按字母數字排列的數據表。(如圖624-6)第三節 導線束與導線終端的施工631導線的施工 (一)導線絕緣層的剝離 1、用單片刀剝離導線絕緣層的方法：電纜末端要剪平，在所需長度上用單片刀劃一圓周槽口，深度是外絕緣層的80，在槽口上折疊電纜，將絕

12、緣層去掉。適用范圍：線芯大于AWG10或截面大于5mm2的電纜。如防火線絕緣層、屏蔽電纜、同軸電纜等。 2、用剝線鉗剝離導線絕緣層的方法：參照?qǐng)D-1使用前檢查剝線鉗的可用程度，根據導線的直徑和線號選擇合適的刀口，根據剝線長度找好剝線刀口的位置，剝線后先松左手柄，防止導線折彎。適用范圍：AWG12至26的導線和單芯電纜、及多芯電纜里的每一個導線組成部分。(二)剝離導線絕緣層的注意事項 在切除絕緣層過程中要注意：線芯束沒有細線被割斷，沒有被劃傷(肉眼看不見)線芯束仍纏在一起沒有被分開，剩余的絕緣層沒有任何破裂，剩余的絕緣層沒有損壞而露出線芯。見圖表-2 注意：以上單芯導線，也使用于多芯電纜。 鋁線

13、施工時要注意是否氧化，若可能，剪去電纜末端，檢夼線芯是否有氧化點。若電纜 暫時不用，在電纜末端安裝熱縮管保護，剝線長度與相應要求一致。同軸電纜施工時，需要特別小心，防止改變電纜的特性(如阻抗值)，剝線工具選擇適當，剝線長度與相應要求一致。對于可伸縮的電纜，如用于活動窗或麥可風的電纜，熱電偶電纜，天線電纜，特殊絕緣材料的高溫電纜等，剝線方法取決于導線本身及導線末端所接的部件。 (三)導線的修理 首先確定修理導線程序，根據導線件號，參照導線的組成結構，由此判斷導線的損傷情況，確定導線修理程序。根據程序需要，選擇消耗性材料，如清潔溶劑，保護性襯套，絕緣膠帶，保護性膠帶等。特殊區域?qū)Ь€的修理，特殊系統

14、導線的修理，特殊導線的修理，由于結構和要求不同，有著不同的修理程序，應根據相應程序區別處理。 1、導線和電纜絕緣層的修理 先修整絕緣層的損傷部位，用合適的溶劑清潔傷口及周圍并擦干，再用相應的TFE帶包上，用來包扎的膠帶型號有Scotch6l，Scotch70或Permacel P421。對于包扎兩層膠帶的方法：每圈要有50重疊且第二層與第一層繞的方向相反。如果在有液壓油的區域或高溫區，在兩頭扎上一根線束帶。如圖-3(a)(b)所示。 2、防火區導線絕緣層的修理 當出現下列任何一種情況時，需要修理絕緣層：損傷深透PTFE帶的外層；損傷到玻璃纖維復蓋層或無機纖維層；傷透所有的絕緣層并能看到線芯，但

15、線芯沒有被損壞。當損傷穿 透絕緣層時，修理只是暫時性，下次維護時必須更換導線：當損傷沒有穿透外層PTFE層時，可按照正常方法做永久性修理。如圖-4所示BMS 1355導線結構。 修理材料選擇：有防護性的套管、絕緣帶和防護的帶子，D級別的扎線繩子。把一個4±025英寸防護套穿在線上，繞兩層絕緣帶，繞兩層防護帶，用防護帶的中心對準防護套的中心，安裝一條線束帶在防護套的兩頭。6，32導線束的捆扎(一) 飛機特殊區域 在飛機高振動區如圖-1，包括吊艙、吊架、大翼前后梁、輪艙、大翼機身結合部、APU隔離艙、尾翼，必須使用扎線捆扎。機械振動引起、易造成絕緣層損傷的區域，包括發 動機、襟翼驅動馬達

16、、燃油泵、起落架傳動機構、強氣流區，也必須使用扎線捆扎。在熱源、冷源、潮濕、液力源、油箱等有污染的系統周圍區域，以及不止確安裝造成的導線束損壞區域，也必須使用扎線捆扎。 (二)導線束的捆扎方法1、飛機非高振動區的捆扎方法(如圖6322)2、飛機高振動區的捆扎方法(如圖6323)在發動機饋線上利導線束直徑大于1.5英寸(38.1mm)時，所要求的繩結為雙結 (如圖-4) 3、導線束捆扎的具體要求(如圖6325) 在發動機區域：吊艙、吊架導線捆扎扣最大間隔為2英寸(508mm)，捆扎扣留出的扎線頭長度為025英寸(635mm)·05英寸(127mm)如圖6326所示。 4、分線束的捆扎扣

17、 確保主線束和分線束在一平面內，在同一方向分線，并且垂直主線束，盡量平行。如圖-7所示。5、導線束捆扎帶 導線束捆扎帶用于增壓區和溫度等于或小于212F的區域，可用于多芯線或扭絞電線，但不能用于同軸電纜或光纖電纜。安裝時把扎帶套在線束上，帶棱一面背對線束，扎帶頭不能接觸臨近的導線，擰緊并割斷，扎帶頭長不能超過0.01英寸，打帶的工具應使用扎帶槍，也可使用長嘴鉗。如圖-8所示。捆扎帶不同結構如圖-9 標準安裝結構如圖-10標準同軸電纜安裝如圖-11松緊度檢查如圖-12 6，3，3導線束的防護 (一)概述 1、導線束間隙要求：導線束到設備和結構的尖銳邊緣最小應為18英寸，可用Teflon和Expe

18、ndo套管防護。導線束到燃油、液壓、氧氣系統最小應為2英寸。有確保分離結構時，可減少距離。如圖-1： 2、導線束到水管、和Pitot管最小應為12英寸，到引氣管口2英寸，管壁1英寸。小于22號的線應3根以上裝入防護管，或者縮小固定夾子間距至6英寸以下。在保證滿足通道分離的要求下，可將不同線束放在同一線槽或線卡內。在大翼前沿上的電源饋線的銅鋁接線管之間應有隔離裝置，如隔離星。如圖-2所示 3、控制好導線束線卡的安裝長度和松緊度，對于高震動區是非常重要的。因?yàn)榫€束過緊會使導線蹦斷，過松也會磨損造成短路和開路。合理分配如圖-3所示：4、應用滴水環結構，可以保證水不會順著導線束留入插頭，如圖63，3-

19、4所示。但保證線束振動應最小，不要被設備和結構磨損，可以裝Teflon護管和Scotch70膠帶5、對于相互交叉的線束，應有響應的間隔結構，若不能加裝，應用扎線捆扎。如圖633-5 (a)所示。為避免相互磨損，應加裝套管或用膠帶捆扎，再扎兩個繩結，讓兩線束保持90 度相交，防止運動相互磨損。線束在設備架和配電面板上相交時，可直接用扎線捆扎：如圖 633-5 (b)6、對于主線束中有分線束時，應對相交部分加以防護。如圖443-6所示 7、在高振動區，導線束接近飛機結構時，利在維修通道區時，導線束應加裝打孔的套管，并在非絕緣的接地片上使用TFE熱縮管襯套，防止磨損。如圖633-7所示 8、線束線卡

20、的選擇：一般選擇線卡能穩固的卡住導線束，在飛行中使導線不振動，如果線束直徑稍小，可用白粘膠帶捆扎。如圖-8所示。選擇方線卡確保線束不滑動，方線片兩邊有自粘膠帶最小1英寸，如圖所示。9、電源饋線線卡的安裝，在增壓區，按標準安裝。在非增壓區，線卡安裝在接近接線管6英寸之內。如圖10所示。10、電源饋線接線管錯位時，線卡安裝如圖-11所示。 (二)線束支撐 1、常用的環型線卡 287T0011-()；用于增壓區，線束直徑小于125，溫度低于275F BACC1ODK()：用于增壓區，線束直徑小于125，溫度低于275F，可用于燃油箱 BACC1OGE()：用于增壓區，線束直徑大于125，溫度高于27

21、5F BACC10GU()：用于非增壓區，一般用途，尺寸有色標。 BACC10KL()：用于直通型電源饋線，高震區，大翼前緣 TA02597()：用于非直通型電源饋線 2、線卡選擇原則：尺寸要盡可能小，要箍得牢固，不要箍裂或擠壓導線，更換時件號要一樣。在線卡處線束不能交叉。 3、增加線束直徑的方法(燃油箱內不能使用該方法) 使用填充條或填充塞BACP20BA，熱縮管RT-876(不要熱縮)，絕緣膠帶SCOTCH 70，膠條(FILMSTRIP)：E125-2。前面兩種方法不適用于PN為BACCIOGE()或BACCl0GU ()的環形線卡。如圖633-12所示。 4、縱梁線夾 縱梁線夾為一次性

22、使用線夾。安裝時如圖443-13(a)所示。拆下縱梁線夾，選擇0032英寸厚，05英寸寬的隔片，把它插于滑帶和附件之間，拉出滑帶。如圖44313(b)。 5、水槽線夾 水槽線天的拆卸，如圖6，3，314(a)所示。平頭戒刀在線，夾邊緣一端，用力壓下撬開線夾。安裝時，如圖633-14(b)所示。6、導線束直徑的測量如圖633-15所示7. 線卡安裝時，首先要選擇適當?shù)木€卡類型，再選擇合適的線卡直徑。若線徑太小，可用硅樹脂膠帶纏繞，沒有小突出的線卡也要用樹脂帶纏繞后再用緊線束。與飛機結構安裝時，應注意如圖633-16(a)、(b)、(c)、(d)所示。 6，34導線束的分隔 為防止因電氣故障波及到

23、其它獨立的電源系統：為防止在余度系統里，因一個部件故障影響剩下的相關系統；為避免電磁干擾；因此線束需要分隔開來。 (一)線束分離的種類 1、功能分離：電源分離和余度系統電路分離。其分離的方法是把不同功能線束隔開一段距離。把需要分離的電路放在不同的線束里。如果是在同一線束內，則必須要用絕緣材料分隔，或用熔絲斷電器分隔。 2、線束MEC分隔：MEC分隔碼1和碼3的線束走向不同，碼2走向與碼1或碼3的線束走向；要經過充分分析。 3、線火改裝分隔：改變線火的走向時，參閱些特別的說明。如果用距離分隔不行，即需要套上一管套，可在整束線上或在某一點上套裝。線束里增加一根電線時，在WDM第91章相應的表格中找

24、山線束分隔組，查山新線所屬的分隔組，如果需要，可選擇屏蔽的線或套一管套，使余度電路的線穿到不同的插頭，并用與材料號碼相同的繩子打線束結。 (二)線束分離的區分 l、分離碼：每一線束都有一分離碼。737747757767，如果子功能不需要分離，即只有2位數。777如果子功能不要分離，有3位數。 2、顏色碼：用來識別線束的分離組，易于安裝和檢查線束。如圖634-1 (三)線束分隔改裝的方法， 1、根據線束功能和MEC情況找出分隔組，每根線束只有一個功能分隔碼。 2、根據情況使用距離、絕緣材料或屏蔽線等方式分隔。 3、把余度電路里的線連接到不同的接頭。 4、檢查新、舊線束的分布情況，使用正確顏色的固

25、定材料以便標識線束分離組。 5、改裝后，在WDM第91章相應的表里增加：新線束號、分隔組、走向。 635導線束過隔框 (一)概述 施工前應注意：這些溶劑、清潔劑和其它特殊材料，使用在通風條件較好工作區域。它們對人體有毒、且易燃，對皮膚有刺激，應遵照廠家說明使用。施工人員應穿保護服裝。避免吸入氣體。禁止吸煙。一旦發現皮膚、眼睛有紅腫現象，應盡快就醫。 (二)施工準備 準備好密封混合物(稱重、混合、攪拌、使混合物充分恢復準備使用)、自粘膠帶、臨時扎帶、清潔劑、連接物、壓注槍、膠管、塑料尖嘴頭等。 (二) 施工步驟 施工步驟如圖635-1所示。若線束分隔，應加隔離星。如圖6，3，5-2所示。 636

26、導線終端的施工 (一)概述 對于導線終端的施工，也就是制作導線一端所要連接的終端。它包括接線片、接線管、端帽、插釘和屏蔽導線接地處理等。在此分別對其種類、施工要求和相應工具的使用進行描述。對于特殊電纜終端的施工另有描述。 (二)接線片 1、接線片的類型：接線片種類很多，按材料分有銅接線片和合金鋼接線片，按功能分有端子帶絕緣和不帶絕緣接線片，按尺寸分多種多樣，主要是有效接觸面積人小和接線柱直徑大小區別，按形狀分也多種多樣如圖636-1 2、夾接要求 (1)當接線片用于高溫區或高振動區時，只能使用高強度合金接線片。其施工要求導線露出夾緊套管末端006英寸(15mm)。如圖6，36-2所示。 (2)

27、夾接其它區域普通接線片時，夾接位置在夾緊套管中間部位，接線片接縫應在夾線鉗半圓中間部位，如圖636-3所示。(3)夾接端子不帶絕緣的接線片時，AWGl0或更細導線，應加熱縮管。尺寸要求如圖6364(4)AWG8或更粗導線，也應加熱縮管。尺寸要求如圖53、對于鋁接線片的施工時，詳細過程分幾部分： 準備安裝：(1)擇好熱縮管類型：熱縮管或冷縮管。熱縮管使用加熱槍，熱縮管長度取夾接區域加05英寸長，直徑應為最小的，能在套管上移動即可，把熱縮管套在線上。若選擇冷縮管，按給定表格中的尺寸大小選取，其件號后面數字為長度，若沒有大小合適的必須選擇熱縮管。 (2)準備導線：按規定尺寸剝離導線主絕緣和外護套或屏

28、蔽。安裝過程： (1)選擇不同尺寸大小的接線管，并且選擇相應的夾接工具。把導線放入線桶內并且到底。夾接接線片，用正確的位置才能有正確的形狀。如圖636-6(a)(b)(2)若是熱縮管作為外絕緣，則把熱縮管放到接線片上如圖636-7。并把熱縮管熱縮到位。(3)若是冷縮管，對于AWG6號線纏繞三層Scotch70膠代，1英尺K如圖636-8 確保纏繞緊密，并在膠帶下看到輪廓，然后把冷縮管放到位置上，并保持套管在相應位置上。 如圖63，6-9所示。通過拉出冷縮管中心核進行安裝。 4、通用快速接線片的安裝 將線的長度剝就好，特殊情況需要折線芯或加填充線，選擇合適的工具，將接線片放上并輕輕地夾住接線片，

29、放上電線并壓緊。做好接線片的絕緣：準備好RT-876熱縮管1±116英寸，并超出接線片末端116-332英寸。熱縮時，從電線這頭開始到絕緣箍、線箍，接線片插座部分的襯套不能熱縮。如圖636-10所示。5、接線片夾接注意事項： (1)導線完全插入線桶內，沒有導線絲彎折未放入線桶內，并使絕緣緊靠線桶。 (2)擠壓在夾接套管中間，夾接位置選擇止確。 (3)選擇正確的顏色和點數，對于一些夾線鉗有相應的顏色和點數。若選擇錯誤，或夾接不緊易斷線，或使夾接工具損壞!如圖63611所示。 (4)導線粗細應在接線片標記內，否則也會出現上述現象。 (5)要求線頭露出夾線套管末端最大006英寸。如圖6，3

30、6-2所示。 (6)對于一些夾線鉗夾按時，要夾接兩次，一次夾接導體，一次夾接絕緣。 6、接線片的安裝 在飛機系統供電前，需要絕緣下列導線：沒有連接片的電線，有連接片但還沒有被固定在柱上的電線。因此，接線片的安裝與處理按規定進行。接線片的孔徑要與接線柱的尺寸一致，若無合適尺寸接線片，下列幾種情況是允許的：孔徑為10的接線片安裝在尺寸為8的接線柱上，孔徑為8的接線片安裝在尺寸為6的接線柱上，孔徑為6的接線片安裝在尺寸為4的接線柱上。每一根接線柱上最多能安裝4個連接片，接線柱或螺桿必須超出螺帽的最小尺寸為112螺紋，在油氣區域的電氣連接需要密封，絕緣連接管不需要密封。接線片的彎曲，如圖63，612所

31、示。接線片僅能被彎曲一次，向上彎曲最大30度，向下彎曲最大90度，彎曲半徑不要大于532±132英寸，彎曲區域沒有裂紋。 銅接線片的安裝注意事項：不要使用氧化過的墊片或彈簧墊片，接線片可安裝在黃銅或 鋼質接線柱上，銅質柱上使用鍍錫銅螺帽，鋼質柱上使用自鎖鋼質螺帽，使用平螺帽，需加上平墊片和彈簧墊片，使用白鎖螺帽，需加上平墊片。安裝多個接線片時，孔徑大的放在下 面，接線片間應有墊片，保持接線片平行，如圖4，4614所示。接線片有安裝力矩要求，若表格中沒有標明力矩時，確保彈簧墊片被完全壓平，接線片不能移動。接線片安裝在終端塊上，避免接線片松脫。一個接線柱上安裝一個或多個接線片。如圖 -1

32、3所示當接線片的孔徑比接線柱的尺寸人一個規格時，在接線柱與放松彈簧片之間加裝一個承壓墊片AN96系列，AN96系列的孔徑與接線柱的尺寸一致。如圖63614所示。接線片總線安裝構型：注意接線片的安裝方向，和空接線柱的處理。如圖636-15所示。鋁接線片的安裝，與銅接線片的安裝區別在于：接線片與設備或接線板之間要加一個平墊片。接線片與跳開關的安裝，電源端的接線片線頭向上，負載端的線頭向下。如圖63616所示。燃油蒸氣區的電氣連接應密封。用于凈的布或溶劑清潔連接部位至少1英寸區域，15 分鐘涼干后，再用刷子涂密封膠。開關上未使用的終端也要密封保護。7、電氣連接點力矩的測量 (1)力矩：工具準備：根據

33、維護手冊上的數據，來選擇力矩工具種類，使用工具之前，檢查力矩工具的外觀是否良好，檢查力矩工具上的校驗標簽，確認所使用的力矩工具在校驗期之內。 (2)測量準備：檢查螺栓、螺帽、螺紋的質量及潤滑情況：檢查螺栓、螺帽與緊固工具是否配套合適；檢查螺栓螺紋斜面是否大于或等于螺紋的深度；檢查接線片和墊片是否完好、平滑不缺邊；檢查被連接的部件表面是否平行和接觸良好。 (3)力矩測量的步驟，如圖63，6-17所示。安裝裝配要測量的連接部件；用標準工具緊固螺帽與螺栓；用力矩工具施加力矩在連接裝置上直到力矩到位(注意：轉動力矩工具時，要慢慢的，不要產生過力矩。)；檢查連接的部件是否還在正確的位置；輕輕地推動部件檢

34、查是否被鎖定；確保螺紋能被看到一圈半以上：在螺栓與螺帽上作好力矩標記。 (4)力矩工具使用注意事項 力矩工具只能單方向擰緊，不允許向反方向旋轉。在使用前、后要特別當心，輕拿輕放，不容許把力矩：工具當套筒扳手使用!更不允許當榔頭使用! 8、導線與電纜自由端的絕緣導線與電纜自由端包括的內容有：導線自由端，裝配有接線片、插釘導線的自由端，帶全屏蔽罩的導線自由端，屏蔽的導線、電纜自由端，同軸電纜自由端，裝有接頭的線束自由端。根據它們所在飛機區域，選擇絕緣材料的級別和類別。一般有柔韌套管、熱縮管、壓接型端帽、熱縮型端帽、帶塑料袋的防塵端帽、塑料袋。柔韌套管使用，方法如圖636-18所示，對于AWGl4或

35、以上更細的導線應用圖，對于AWGl2或以下更粗的導線應用圖，首先剪平導線，柔韌套管尺寸應最小。對于裝配有接線片、插釘導線的自由端可用圖熱縮管使用方法如圖63619所示 對于導線自由端可用壓接型端帽、柔韌套管、熱縮型端帽、熱縮管進行絕緣。對于裝配有接線片、插釘導線的白由端可用柔韌套管、熱縮管進行絕緣。對于屏蔽的導線、電纜自由端可用壓接型端帽、柔韌套管、熱縮管進行絕緣。對于同軸電纜自由端可用柔韌套管、熱縮管、熱縮型端帽進行絕緣。對于裝有接頭的線束自由端帶防靜電手腕加帶塑料袋的防塵端帽進行絕緣。用最小尺寸的0012厚的塑料袋扎緊。對于ARINC600接頭可用專用防塵帽輕輕地等壓力地

36、蓋好并捆扎。對于其它接頭蓋好防塵帽，裝塑料袋捆扎在某位置。(三)連接管(接線管)1、概述當導線或電纜的線芯受損時，使用連接管來修理，一根線用連接管修理的數量最多不能超過3處(不包括廠家安裝的)，所有連接管都是防潮的。對于發動機導線束導線的修理：可用連接管來暫時修理：下次發動機維護時必須更換。而在線束結、扎帶結；在卡口或其它的支點；在接頭的后尾夾里面；在導管內；經常彎曲的線束里，如儀表板蓋板；在燃油箱里的線；不能安裝連接管。2、安裝距離 如果線束里有多根導線要安裝：要相隔安裝以至線束的直徑平滑地、慢慢地、連續地增加，連接管的接頭不要重疊，若有空間，連接管的末端相距最小025英寸，若空間有限，至少

37、保證兩個連接管相同一端的距離最大為025英寸。如圖636-20所示。 3、使用連接管修理?xiàng)l件對于導線和電纜(有無屏蔽)、同軸電纜、防火導線、熱電偶導線、鋁線，彎曲產生的折痕，絕緣表面的劃痕、磨損，絕緣交迭膠帶小于50破裂情況，不做修理。對于導線和電纜 (有無屏蔽)、同軸電纜、防火導線、熱電偶導線、鋁線，絕緣交迭膠帶大于50破裂情況， 需要修理。對于屏蔽導線和電纜、同軸電纜的金屬編制物(屏蔽網)小于一英寸，圓周小于25的損壞，需要修理。后兩者也不需接線管。只有導線中導體損壞超過15時，或連接導線、電纜時使用。 4、連接管的選擇 選擇接線管要根據不同系統，導線類別，飛機區域的溫度級別，是否燃油蒸汽

38、區等，選擇不同的接線管。若在溫度級別B級以上，在非增壓區，系統電壓高于115V時，要選擇密封接線管。5、連接管尺寸的選擇對照AWG至CAU(直譯：圓形截面單位)的轉換表格，由線的尺寸找到CAU值，如 圖表636-1 AWG至CAU轉換表格。而每個連接管也對應一個CAU范圍，如圖表636-2在其中找包含線芯CAU的合適連接管，如果線芯的CAU，比連接管最人的CAU還大，即不能找到合適連接管，如果比連接管最小的CAU還小，即需要增大芯線的CAU，如折疊線芯或填充。6、接線管的安裝 (1)端帽選擇適的端帽、夾接：工具，根據尺寸要求剝離每根導線，把端帽放至工具里，輕輕夾住，把導線放到夾接套桶里夾接(同

39、接線片)，尺寸要求如圖-21。圖636-22所示，端帽布線結構，要求盡量垂直，偏離角度小于45度。對于不帶絕緣的端帽，可用熱縮管絕緣。如圖636-23所示 (2)兩端未密封接線管安裝 選擇合適的接線管、夾接工具，根據尺寸要求剝離導線，把接線管放到工具里，輕輕夾，把導線放到夾接套桶里夾接(同接線片)，尺寸要求如圖636-24。沒有絕緣管時，應加熱縮管絕緣。 對于AWG8或更粗導線，若要求加雙層熱縮管如圖636-25。(3)兩端帶密封圈接線管安裝 選擇合適的接線管、夾接工具，根據尺寸要求剝離導線，把接線管放到工具里，輕輕夾住，先把每根導線穿過密封圈，在把導線放到夾接套桶里夾接(同接線片)，確保每根

40、導體放進線桶里，每根導體在線桶里沒有交錯，每根線絕緣未放入夾接桶內，另一端重復操作。尺寸要求如圖636-26。熱縮管放好位置加熱絕緣。防止密封物流出熱縮管。(4)接線管在電纜中安裝 選擇合適的接線管、夾接工具，根據尺寸要求剝離電纜外護套，內部接線管安裝如圖6，36-27所示。要求多個接線管安裝，有一定間隔距離，并且，要求膠帶纏繞或膠管封裝，外護套熱縮管封嚴。 (5)屏蔽電纜中安裝接線管 選擇合適的溫度級別屏蔽材料，使屏蔽材料以最小直徑適合電纜翻轉的屏蔽層，選擇合適的內外金屬環，適合的夾接工具，同級別的絕緣膠帶、熱縮管。安裝步驟如圖636-28。(6)接線管安裝包具有鍍錫接線管和焊錫屏蔽套管的：

41、工作包，適合于溫度級別B級以下的導線或電纜。不適合于燃油蒸發區。不同用途的工作包如圖6，3，629(1)(2)。7、在ARINC629數據線纜中安裝接線管 只一處導線損壞時，按尺寸撥好導線，放好內熱縮管、防潮管、外套管，夾接接線管，纏好膠帶，捆扎好。如圖646-30。兩處時，相類似。8、在帶有屏蔽的ARINC629數據線纜中安裝接線管：如圖636-319、抽取式接觸接線管：如圖636-3210、電源饋線銅鋁接線管：如圖636-33夾接后的印記：如圖63，6-34。11、電源饋線接線管的拆卸：如圖63635。在虛線處剪斷。(四)夾接工具 夾接工具有很多種，根據接線片、接線管大小尺寸，選擇不同工具

42、。如圖63636所示為兩種常用工具。夾接稍大尺寸接線片、接線管時，用手動模塊夾線鉗和液壓或氣動夾線鉗。如圖636-37所示。(五)屏蔽導線接地處理 1、電纜屏蔽終端的選擇要求 線路圖中有符號標出，但種類未表明。這是根據屏蔽線所連接的端頭種類區分的。不連接端頭的屏蔽線做終端處理。標準接頭、接頭后尾夾、ARINC接頭做屏蔽接地線：跨接導線接線管用延長屏蔽線；屏蔽線再接頭中使用特殊插釘。2、屏蔽接地線組裝有三種方法，機械金屬箍夾接法，焊錫管法，屏蔽線夾法。飛機全部區域都可用機械金屬箍夾接法。溫度級別在A、B導線束可用焊錫管法，且其屏蔽網是鍍錫、鍍銀的，鍍鎳的不能使用焊錫管法。 3、屏蔽接地線的制作

43、可選擇直接用屏蔽網做接地線，如圖636-38所示。 或者選擇組裝接地線，機械金屬箍夾接法如圖636-39。溫度級別在A、B導線束可用焊錫管法，且其屏蔽網是鍍錫、鍍銀的，鍍鎳的不能使用焊錫管法。如圖636-40。屏蔽線夾法，如圖636-414、屏蔽終端要求：盡量接近導線和多個接線端，如圖636-42 接地線接成環路，如圖636-43 (六)接地的處理與測量 1、接地接觸面清潔 在未使用任何溶劑、研磨劑、研磨刷清潔接觸面時，可用研磨劑除污，不銹鋼研磨刷除污，研磨盤除污，溶劑除漆，金屬面溶劑除污。 2、安裝一般條件 使用手冊推薦墊片，接線片必須是鍍錫銅、鍍鎳材料。接地樁不能安裝操作的運動的部件上。最

44、大的最近安裝，依次排開，一個樁上最多4個接地。管路上安裝時，不要損壞管路。接地樁必須磅力矩。如表636- 3、接地安裝構型：如圖-444、接地搭接測量 對于任何跳轉、接地線、受控點測量電阻時，清潔接線頭025英寸范圍包括本身。測量時應先調零。測量區是否在潛在爆炸區，要選擇好合適的測量?jī)x器。注意燃油蒸發等級，防止爆炸。 5、測試構型：如圖636-45所示。第四節 飛機電氣插頭座的施工 641電氣插頭座的分類 (一)概述 插頭/插座座的種類，按形狀分為園型、方型和特殊型。按制作材料分為合金制造、不銹鋼制造等。按銜接方式分為螺紋式、快卸式、自鎖式。按插釘安裝形式分為前卸式后卸式。 按安裝位置分為設備

45、架上的接頭脫開支架上的接頭。 (二)常用的電氣插頭座系列 1、MIL-C-26500系列 2、后拆式插頭座系列： DL系列 MIL-C-83723系列 MIL-C-5015 MIL-C-81511系列1/2 MIL-C-38999系列 3、設備架面板插頭座系列： ITTCANNON：DPX、DPD、DPA系列 AMP：AA、AD、AM和AMPHENOL213系列 CANNON：DPE-MA系列 ARINC600和S280W551 4、其它特殊系列插頭座 642插頭座的安裝與組成 (一)IL-26500系列 1、件號查找 接頭件號查找先夼波音標準件號，再查供應商替代件號或波音同功能替代標準件號，

46、后查軍用標準替代件號或波音同功能替代標準件號。查到件號構型說明，找出相同的材料，接頭尺寸大小，插頭座，內部構型號，插釘類型與數量，鍵鎖位置代碼，訂購代碼等。MIL-26500系列接頭供應商件號與波音標準件號相對應，軍用標準件號與波音標準件號相對應，但軍用供應商件號與波音標準件號不相對應。 2、選擇插釘和替換釘 先找到合適的插釘，再進行安裝施工。識別所需插釘需要知道：插釘?shù)碾姎?、機械操作步驟，接頭的插釘構型，接頭的插釘孔尺寸，插釘類型(針/孔)，接線導線線號。插釘類型有：標準族、熱電偶族、特殊族、屏蔽族、屏蔽密封族、同軸族。 (1)標準釘 從材料分有鍍金、局部鍍金、鍍銠釘。具有色環標識，有一個環

47、或兩個環，單環與釘號相對應，紅色20號釘，蘭色16號釘，黃色12號釘，雙黑色代表局部鍍金。軍用替代標準釘采用一、二、三色環，色環一般不代表釘號，只有鍍銠釘單色環與標準釘相同。 (2)熱電偶波音標準釘 有三種，鎳基合金釘、鎳鉻合金釘和銅鎳合金釘。常用釘號20、16、12。熱電偶軍用標準釘有色環標識，與常用釘號相同。 (3)特殊釘 接線處有線桶，尺寸有20、16、12號，但夾接線桶尺寸分為18、16、14、10號四種。 (4)屏蔽釘 分為鍍金、鍍銠釘，鍍金屏蔽釘有1、2號，其釘孔號為12、8號，中心釘為22、20號。鍍銠屏蔽釘只有2號，釘孔號8號，中心釘20號。軍用標準替代鍍銠屏蔽釘與標準屏蔽釘相

48、同。 (5)同軸釘：分為8、12號釘。 3、接頭插釘構型：構型號由接頭尺寸+插釘數組成。如圖6421 根據手冊中給出的表格查找合適的：工具，：工具不合適會損壞接頭，檢查工具是否可用，施工前拆除接頭的附件，從接頭前面插入工具，從后面取出插釘。注意操作規范，否則會造成不必要的損失。 5、密封頭和密封膠棒的拆卸：使用尖嘴鉗輕輕拉出。 6、插釘?shù)陌惭b 根據手冊中給山的表格查找合適的工具，在工具上設定夾接號，選擇對應的定位器，定位器顏色和定位碼。夾接導線根據手冊表格做好尺寸準備，夾接尺寸如圖642-2所示。 屏蔽釘?shù)陌惭b如圖64，2-3帶密封環屏蔽釘?shù)陌惭b如圖642-4(二)AMP系列接頭 1、AMPH

49、ENOL 67系列和CINCH CN0906系列：如圖6425和圖64，26(1)接頭的拆卸拆下安全線，松開螺帽，并取出螺帽。按手冊表格選擇合適的工具，卸下插釘、安全線。(2)接頭的組裝準備好導線，按手冊表格選擇合適的夾接工具，規范操作把插釘夾緊；按手冊表格選擇合適的安裝工具，把插釘送到接頭內定位，密封備用釘。推螺帽到插頭殼：穩住導向頭一端，對準導向頭利接頭的鍵槽；擰緊螺帽。安裝安全導線時，可在孔墊螺帽上任一小孔上安裝；如果孔的尺寸大于038英寸，需用雙線。如果小于038英寸，單線安裝，最后絞35次，并彎頭。如圖64，2-7 2、AMPHENOL 69系列：如圖6428和圖642-9 (1)接

50、頭的組裝 擰松螺帽殼，直至23螺紋銜接，準備好導線，按手冊表格選擇合適的夾接工具，規范操作把插釘夾緊；按手冊表格選擇合適的安裝工具，把插釘送到接頭內定位，密封備用釘。 注意：16號釘有長短之分，取決于接頭耦合是長、短耦合。如果是孔插釘，其末端低于插入面010英寸，針插釘即其前端低于插入面012英寸。 (三)ARINC600&S280W551接頭 l、接頭的PN BoeingITT CannonSouriauAMP ARINC 600系列接頭件號結構，可以查到外殼尺寸構型(1型、2型、3型)，內部構型代碼(三個數字代碼，l開頭的表明是l型的同軸插釘)，插座拆卸方式(F代表前松前拆的22號插釘，空白表示后松式)，接頭等級(久無密封接頭，B密封接頭，C。帶后鎖環無密封，D舊式G級代替，E舊式F級代替，F(xiàn)C級鍍鎳，在插頭上有接地彈簧片，G鍍鎳A級帶接地彈簧片)，定位鍵代碼，同軸釘構型代碼。 2、插釘?shù)腜N和說明 可知插入塊(插頭插座)插釘構型，如BACllOAH插釘塊中插座
