超聲波測距儀定稿(李松)

1、目 錄1 引言12 設計方案的比較與選擇22.1 設計要求22.2 基于方案的論證和選取23 硬件電路的設計43.1 超聲波設計系統框圖43.2 超聲波發射和接收電路43.3 單片機外圍電路83.4 報警電路93.5 溫度補償電路93.6 LED顯示電路103.7 直流穩壓電源電路114 系統軟件設計124.1 超聲波測距儀的算法設計124.2 超聲波主程序流程圖134.3 超聲波40KHz產生程序154.4 發射和接收中斷程序164.5 溫度補償程序175 結束語19參考文獻20附錄21致謝29摘 要超聲波是一種頻率高于20K赫茲的聲波，具有指向性強，能量消耗慢，靈敏性高，傳播距離遠等一系列

2、優點。在近代傳感器技術和自動控制技術相結合的測距儀器中，應用十分普遍。利用超聲波檢測往往較其他方法方便、迅速、計算簡單、易于做到實時控制，還可以在精度方面達到工業適用的要求。本論文就介紹了一種采用脈沖回波的方法,在基于單片機AT89C52的基礎上設計超聲波測距系統。充分利用單片機的軟、硬件資源，實現超聲波的發射與接收雙向控制。系統主要由超聲波發射電路、超聲波接收電路、溫度補償電路、報警電路和顯示電路幾部分組成。首先介紹了超聲波測距原理，然后詳細地分析了系統的軟硬件設計。最后采用C51軟件設計的方法，使硬件設計簡單，提高了性價比。關鍵詞：超聲波；單片機AT89C52；測距AbstractUltr

3、asound is a frequency above 20KHz sound waves, with a strong point, the energy consumption of slow, high sensitivity, transmission distance and a series of advantages. In modern sensor technology and automatic control technology combined rangefinder device, the application is very common.The use of

4、ultrasonic testing is often convenient than other methods, rapid, easy to compute, easy to do real-time control, you can achieve the accuracy requirements of industrial application. This paper presents a pulse on the echo method, based on AT89C52 microcontroller-based design of ultrasonic ranging sy

5、stem. Full use of the microcontroller software and hardware resources to achieve bi-directional ultrasonic transmitter and receiver control.System mainly consists of an ultrasonic transmitter and ultrasonic receiver circuit, temperature compensation circuit, the alarm circuit and display circuit com

6、posed of several parts. First introduced the principle of ultrasonic distance measurement, and detailed analysis of the system's hardware and software design. Finally, the use of C51 software design methods, the hardware design is simple, increase the price.Key words: ultrasonic; microcontroller

7、 AT89C52; ranging1 引言隨著現代工業技術的發展，超聲波檢測技術得到了越來越廣泛的應用。超聲波一般是指頻率超過20KHZ的機械波，利用其指向性強，能量消耗緩慢，傳播距離較遠，遇到障礙物會發生反射等特性進行距離的測量。加之信息處理簡單、成本低、速度快。應用領域廣泛，超聲技術是一門以物理、電子、機械、及材料學等為基礎的通用技術之一。通過超聲波傳感器向任意一方向發射超聲波，在發射時刻同時開始計時，利用聲波在空氣中的傳播速度和時間的乘積，就可以計算得障礙物離我們的距離。本系統采用AT89C52為主控器件來完成測量過程的信號采集、控制、數據的處理等工作。測量結果通過一四位共體LED數碼管

8、顯示，整個測量過程中與被測物體沒有直接接觸。隨著社會的發展，科技的進步。一些傳統的測距方法在許多場合已無法滿足人們的需求，例如在井深，液位，管道長度測量等場合，傳統的測距方法根本無法完成測量的任務。還有在很多要求實時測距的情況下，傳統的測距方法也很難完成測量的任務。于是，一種新的測距方法誕生了非接觸測距。超聲波可用于非接觸測量，具有不受光、電磁波以及粉塵等外界因素的干擾的優點，是利用計算超聲波在被測物體和超聲波探頭之間的傳輸來測量距離的，對被測目標物體無損害。而且超聲波傳播速度在相當大范圍內與頻率無關。超聲波的這些獨特優點越來越受到人們的重視1。2 設計方案的比較與選擇2.1 設計要求(1)

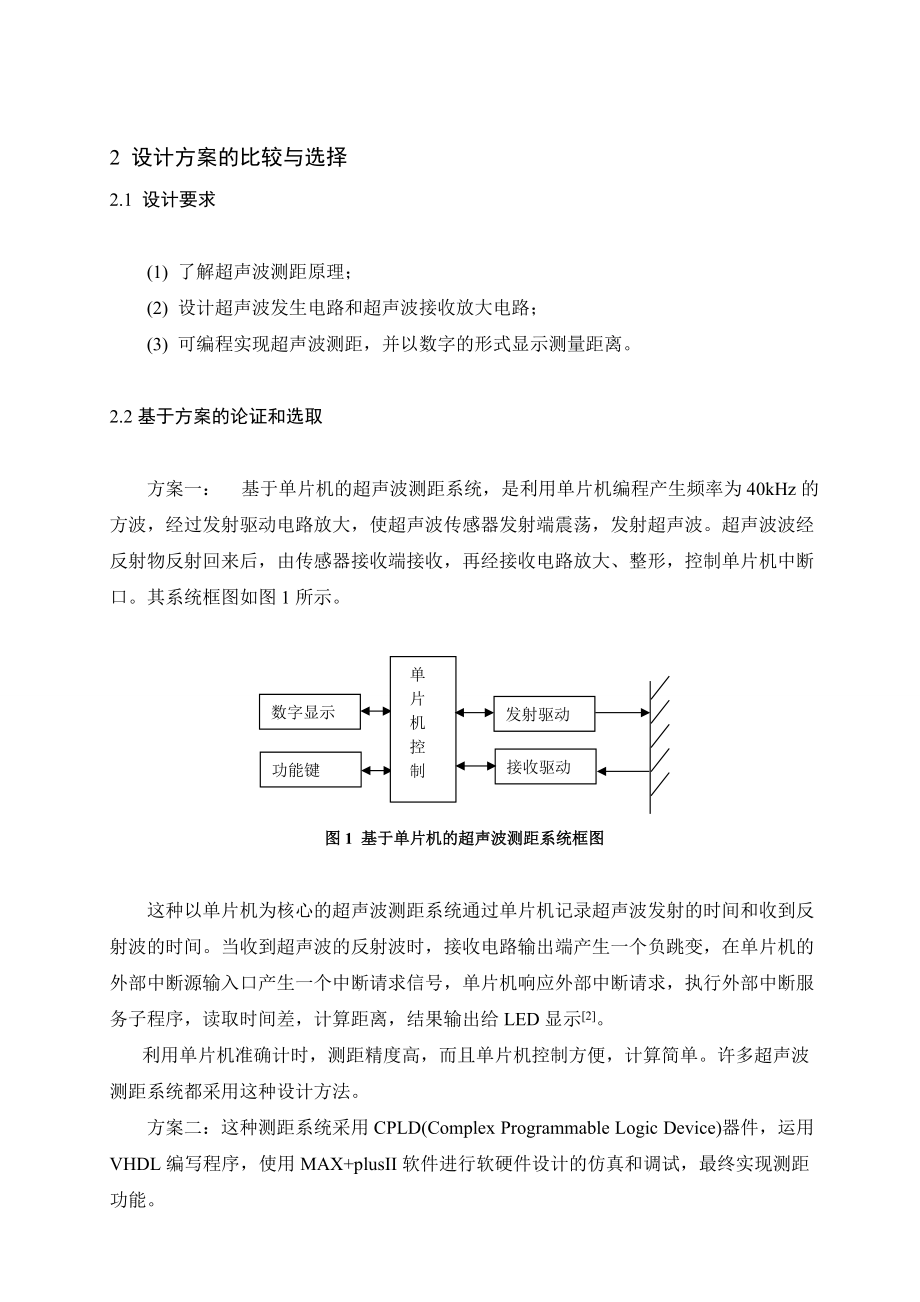

9、了解超聲波測距原理；(2) 設計超聲波發生電路和超聲波接收放大電路；(3) 可編程實現超聲波測距，并以數字的形式顯示測量距離。2.2 基于方案的論證和選取方案一： 基于單片機的超聲波測距系統，是利用單片機編程產生頻率為40kHz的方波，經過發射驅動電路放大，使超聲波傳感器發射端震蕩，發射超聲波。超聲波波經反射物反射回來后，由傳感器接收端接收，再經接收電路放大、整形，控制單片機中斷口。其系統框圖如圖1所示。數字顯示功能鍵發射驅動接收驅動單片機控制圖1 基于單片機的超聲波測距系統框圖這種以單片機為核心的超聲波測距系統通過單片機記錄超聲波發射的時間和收到反射波的時間。當收到超聲波的反射波時，接收電路

10、輸出端產生一個負跳變，在單片機的外部中斷源輸入口產生一個中斷請求信號，單片機響應外部中斷請求，執行外部中斷服務子程序，讀取時間差，計算距離，結果輸出給LED顯示2。利用單片機準確計時，測距精度高，而且單片機控制方便，計算簡單。許多超聲波測距系統都采用這種設計方法。方案二：這種測距系統采用CPLD(Complex Programmable Logic Device)器件，運用VHDL編寫程序，使用MAX+plusII軟件進行軟硬件設計的仿真和調試，最終實現測距功能。CPLD器件內部的宏單元是其最基本的模塊，能獨立地編程為D觸發器、T觸發器、RS觸發器或JK觸發器工作方式或組合邏輯工作方式。它的這

11、種特性非常適用于本系統，可將本系統所需要的分頻功能、計數功能、振蕩器、七段碼顯示全部由MAX來實現，而只需在外部配上適當?shù)某暡▊鞲衅鳌⒔邮蘸桶l(fā)送電路，即可組成一個測量精度高、性能穩定、響應速度快且具有顯示功能的超聲波測距儀。本系統利用CPLD器件控制超聲波的發射，并對超聲波發射至接收的往返時間進行計數，將計算結果在LED上顯示出來。配合使用MAX+plusII開發軟件，可集設計輸入、設計處理、設計校驗和器件編程于一體，集成度高，開發周期短。其系統框圖如圖2所示。數碼顯示發射放大接收放大發射傳感器接收傳感器整形晶振啟動復位顯示模塊分頻脈沖復位計數圖2 基于CPLD的超聲波測距系統框圖超聲波發射

12、器向某一方向發射40kHz的超聲波，在發射超聲波的同時，MAX7128S內的計數器開始計數。超聲波在空氣中傳播，途中碰到障礙物就會立即返回來。超聲波接收器收到反射波后就將回波信號送到CPLD，CPLD立即停止計數。CPLD所計的時間就是超聲波從傳感器到被測物的往返時間。CPLD開始計數后，只要傳感器收到回波，CPLD就立即停止計數，即只有最先返回的超聲波才起作用，也就是說超聲波測距儀總是測得離傳感器最近的物體的距離3。綜合考慮前兩種方案，方案一可以雙向測量，功耗低，模塊簡單，穩定性高，成本低的特點，方案二具有靈敏度高，但結構復雜，測量盲區較長的缺點。綜合各自的優劣點我們選擇方案一。3 硬件電路

13、的設計3.1 超聲波設計系統框圖本文所設計的超聲波測距儀主要由AT89C52單片機、超聲波發射電路、超聲波接收放大電路、顯示電路溫度測量、顯示和報警、電源等硬件電路部分以及相應的軟件部分構成。首先由單片機驅動產生12MHz晶振，由超聲波發射探頭發送出去，在遇到障礙物反射回來時由超聲波接收探頭檢測到信號，然后經過濾波、放大、整形之后送入單片機進行計算，把計算結果輸出到LED液晶顯示屏上。超聲波發生器可以分為兩大類：一類是用電氣方式產生超聲波；另一類為機械方式。產生超聲波。電氣方式包括壓電型、電動型等；目前在近距離測量方面較為常用的是壓電式超聲波換能器。因?yàn)槌暡ㄔ跇?biāo)準空氣中的傳播速度為344米/

14、秒，由單片機負責計時，單片機使用12.0M晶振，所以此系統的測量精度理論上可以達到毫米級。 根據要求并綜合以上各方面因素，采用AT89C52單片機作為主控制器，用動態掃描法實現LED數字顯示，超聲波驅動信號用單片機的定時器完成，超聲波測距儀的系統框圖如下圖3所示：超聲波發射LED顯示 單 片 機 系 統超聲波接收溫度補償報警電路 障 礙 物電源電路外圍電路圖3 超聲波測距儀系統設計框圖3.2 超聲波發射和接收電路超聲波傳感器分為兩種，一類為電氣方式產生超聲波，一類為機械方式產生超聲波，本課題由于是近距離測量，故可以采用壓電式超聲波換能器。(1) 發射電路主要由反向器74LS04和超聲波換能器T

15、CT4016T能向外界發出40 kHz左右的方波脈沖信號,40 kHz左右的方波脈沖信號的產生通常有兩種方法：采用硬件555振蕩產生或者軟件如單片機軟件編程輸出，本系統采用后者。編程由單片機P1.0端口輸出40 kHz左右的方波脈沖信號，由于單片機端口輸出功率不夠，40 kHz方波脈沖信號分成兩路，送給一個由74HC04組成的推挽式電路進行功率放大以便使發射距離足夠遠，滿足測量距離要求，最后送給超聲波發射換能器TCT4016T以聲波形式發射到空氣中。輸出端采用兩個反向器并聯，用以提高驅動能力。上拉電阻R1、R3一方面可以提高反向器74LS04輸出高電平的驅動能力，另一方面可以增加超聲波換能器的

16、阻尼效果，縮短其自由振蕩的時間。如圖4所示：圖4 超聲波發射電路 圖5 74LS04內部非門等效電路(2) 由于超聲波接收包括接收探頭，信號放大以及波形變換電路三部分，超聲波接收探頭又要求必須與發送探頭相同的型號，不然可能導致接收效果不好甚至不能接收。由于超聲波接收探頭的信號非常弱，所以必須用放大器先放大，放大后的正弦波不能被微處理器處理，所以還要經過波形變換。本次設計為了降低調試難度，減少成本，提供系統可靠性，所以我們采用了一種用在彩色電視機上面的一種紅外接收檢波芯片CX20106，由于紅外遙控的中心頻率在40KHz，所以可以用來做接收電路。TCT4016T發射的在空氣中傳播，遇到障礙物就會

17、返回，超聲波接收部分是為了將反射波(回波)順利接收到超聲波接收換能器TCT4016R進行轉換變成電信號，并對此電信號進行放大、濾波、整形等處理后，這里用索尼公司生產的集成芯片CX20106，得到一個負脈沖送給單片機的P3.2(INT0)引腳，以產生一個中斷。圖6 超聲波接收電路(3) 集成電路CX20106A是一款紅外線檢波接收的專用芯片，常用于電視機紅外遙控接收器?？紤]到紅外遙控常用的載波頻率40kHZ與測距的超聲波頻率40kHZ較為接近，可以利用它制作超聲波檢測接收電路。適當更改電容C3的大小，可以改變接收電路的靈敏度和抗干擾能力4。CX20106A紅外遙控接收器集成電路的特性： CX20

18、106A是日本索尼公司生產的彩電專用紅外遙控接收器，采用單列8腳直插式，超小型封裝，5V供電。圖7 芯片CX20106A內部結構圖CX20106A對接收探頭受到的信號進行放大、濾波，其總放大增益80db。它的內部結構由具有受自動電平限制控制的前置放大器、限幅放大器、寬頻帶濾波器、檢測器、積分濾波器與整形器等部分組成： 前置放大器：它是高增益的放大器，由于超聲波在空氣中直線傳輸時，傳輸距離越大，衰減越厲害，故為了不使放大器的輸出信號過強而產生失真，集成塊內部有自動電平限制電路，對前置放大器的增益進行自動限制。 限幅放大器:當信號太強時為了防止放大器過載，限制高電平振幅，同時也可消除寄生調幅干擾。

19、 寬頻帶濾波器:其頻帶范圍為30Hz-60Hz，其中心頻率可調。 檢測器:將返回的超聲波的包絡解調出來。 積分濾波器與整形電路:檢測器輸出的信號經積分濾波器送到整形電路，輸出較好的矩形波。表1 CX20106A的引腳注釋表引腳功能1腳（紅外線輸入端）超聲信號輸入端，該腳的輸入阻抗約為40k2腳（增益調解端）該腳與地之間連接RC串聯網絡，改變它們的數值能改變前置放大器的增益和頻率特性。3腳（檢測）該腳與地之間連接檢波電容，電容量大為平均值檢波，瞬間相應靈敏度低4腳（地）接地端。5腳（帶通濾波）該腳與電源間接入一個電阻，用以設置帶通濾波器的中心頻率f0，阻值越大，中心頻率越低。6腳（積分段）該腳與

20、地之間接一個積分電容，標準值為330pF，如果該電容取得太大，會使探測距離變短。7腳（信號輸出端）遙控命令輸出端，它是集電極開路輸出方式，因此該引腳必須接上一個上拉電阻到電源端，推薦阻值為22k8腳（電源）電源正極，4.55V3.3 單片機外圍電路當使用單片機的內部時鐘電路時，單片機的XATL1和XATL2用來接石英晶體和微調電容，晶體一般可以選擇3M24M，電容選擇30pF左右。我們選擇晶振為12MHz,電容20pF。在系統上電的瞬間，RST與電源電壓同電位，隨著電容的電壓逐漸上升，RST電位下降，于是在RST形成一個正脈沖。只要該脈沖足夠?qū)捑涂梢詫?shí)現復位，即=RC20ms。一般取R1K，C

21、22uF。當人按下按鈕S1時，使電容C20通過R21迅速放電，待S1彈起后，C再次充電，實現手動復位。R21一般取10K。我們通過P1.4來啟動測量，程序中通過查詢P1.4的電平來檢測是否按鍵被按下，當按下按鍵時P1.4為低電平，單片機通過查詢到低電平開始測量距離，當松開按鍵，P1.4即為高電平，在軟件中通過軟件延時來消除按鍵的機械抖動5。圖8 單片機外圍電路3.4 報警電路我們?cè)谟贸暡y(cè)量距離時都是無接觸測試，為了避免超聲波從發射器直接傳送到接收器引起的直射波觸發，需要延時約0.1ms ，當測試距離太近靠近障礙物時，我們就用到報警電路發出聲音以起到警告作用。采用一個蜂鳴器，由P3.7輸出一

22、定頻率的信號，在連接到蜂鳴器之前，經過一個三極管9 012的放大。報警部分的連線，如圖9所示：圖9 報警電路3.5 溫度補償電路由于超聲波的聲速與溫度有關，如果溫度變化不大，可認為聲速基本不變。如果測距精度要求很高，則應通過溫度補償?shù)姆椒右孕Ｕ?。由于在?shí)際環境中，空氣溫度是一個不可不考慮的干擾因素，在不同溫度下超聲波的傳播速度是不一樣的，因此還需要一個溫度補償。來計算出當前溫度并換算成超聲波的傳播速度6。物理學告訴我們，超聲波在空氣中的傳播速度為：CG=334+0.61*T，由此可見，超聲波的速度和溫度密切關系，即溫度每增加1°C，超聲波速度約增加0.61m/s，本次我們考慮溫度補

23、償，以使我們的設計更加精確，溫度的采集通常使用DS18B20一線式數字溫度傳感器，電路非常簡潔，具體電路圖如下圖所示。DS18B20是美國DALLS公司推出的DS1820的替代產品，具有9、10、11、12位的轉換精度，未編程時默認的精度是12位，測量精度一般為0.5°C，軟件處理后可以達到0.1°C，溫度輸出以16位符號擴展的二進制數形式提供，低位在先，以0.0625°C/LSB形式表達。其中高五位為擴展符號位。轉換周期與轉換精度有關。DSl8B20的電源可以由數據線自身供電而不需要接外部電源。每一DSl8B20在出廠時已經給定了唯一的序號，DSl8B20可以存

24、放在同一條單線總線上實現多點溫度測量，實現數據的雙向通信，測溫范圍從-55攝氏度+125攝氏度增量值為0.5度可在l s內把溫度變換成數字量，因此采DS18B20實現溫度補償電路的設計。補償電路如圖11所示：不同溫度下的超聲波聲速如圖10所示：溫度 T/OC-30-20-100102030100聲速 /m.s-1313319325323338344349386圖10 不同溫度下的超聲波聲速表由于聲音的速度在不同的溫度下有所不同，采用它提高了系統的精度，采用了溫度補償功能。這里采用的主要元器件是是美國Dallas半導體公司生產的單總線數字溫度傳感器DS18B20，其具有精度高、智能化、體積小、線

25、路簡單等特點。將DS18B20數據線與單片機的P1.1口相連，就可以實現溫度測量。圖11 溫度補償電路3.6 LED顯示電路LED數碼顯示管有兩種，一種是共陽極數碼管，另一種是共陰極數碼管，其內部是由八個陽極或陰極相連接的發光二極管組成，二者原理不同但功能相同。共陰極LED數碼顯示塊的發光二極管陰極連接在一起，形成該模塊的公共端（通常稱為位選端），因此稱為共陰極LED數碼顯示器，8個數碼管的另一端通常稱為段選端，當顯示器的公共端接低電平，某個發光二極管的陽極接高電平時，該發光二極管被點亮；而共陽極LED數碼顯示管則形成共陽極LED數碼顯示塊的公共端，該公共端必須接高電平，同理在共陽極LED數碼

26、顯示塊中如某個發光二極管的陰極為低電平時，該發光二極管被點亮7。AT89C52是采用12MHZ晶振獲得穩定的時鐘頻率。采用12MHz高精度的晶振，以獲得較穩定的時鐘頻率，減少測量中誤差。單片機用P1.0端口輸出超聲波換能器所需的40KHz方波信號，利用外中斷0口檢測超聲波接收電路輸出的返回信號。顯示電路采用簡單實用的4位共陽LED數碼管，位碼用PNP三極管9012驅動。單片機系統及顯示電路如圖12所示:圖12 LED顯示電路3.7 直流穩壓電源電路電源電路采用普通可調電源供電，該電源不含穩壓器，所以在設計中需要用穩壓器進行穩壓，我們選用LM7805來獲得穩定的+5V直流電壓，如下圖：圖13 穩

27、壓電源電路4 系統軟件設計超聲波測距器的軟件設計主要由主程序、超聲波發生子程序、超聲波接收中斷程序及顯示子程序組成。下面分別對超聲波測距器的算法、主程序、超聲波發生子程序和超聲波接收中斷程序逐一作介紹。4.1 超聲波測距儀的算法設計超聲波從超聲傳感器發出，在空氣中傳播，遇到被測物反射后，再傳回超聲傳感器。整個過程，超聲波會有很大的衰減。聲學理論證明，衰減遵從指數衰減規律8。A=A(x)cos(wt+kt)=A0e-xcos(wt+kt) (1)其中A(x)為超聲傳感器接收的振幅；A0為超聲傳感器初始振幅；為傳播角頻率；為衰減系數；x為超聲波傳播距離；t為傳播時間；k=2/為波數；為聲波波長。由

28、此可以知道，超聲波頻率越高，其衰減越快，傳播的距離也越短。但是，超聲波頻率越高，指向性越強，這一點有利于距離測量?？紤]這兩點，為達到更佳的效果，也是選取中心頻率為40kHz的原因。超聲波發生器T在某一時刻發出一個超聲波信號，當這個超聲波遇到被測物體后反射回來，就被超聲波接收器R所接收到。這樣只要計算出從發出超聲波信號到接收到返回信號所用的時間，就可算出超聲波發生器與反射物體的距離。距離的計算公式為： d=s/2=(c×t)/2 (2)超聲波測量原理圖如圖13所示：S發射接收 圖13 超聲波測距原理圖在超聲波發射器兩端輸入610個40kHz脈沖串，脈沖電信號經過超聲波內部振子，振蕩出機

29、械波，通過空氣，介質傳播到被測面，由被測面反射，由超聲波接收器接收，在超聲波接收器兩端信號是毫伏級別的正弦波信號。傳播的渡越時間即為超聲波發射器發出的超聲波時刻與經介質反射傳播到接收器時刻差。如圖13所示，測量發射點到被測物面到接收點距離2S，超聲波的傳播速度約為v=344m/s(20時)依據公式：S=1/2VT得距離s9。距離測量有一個最遠測量距離限制，其原因就在于接收信號的幅值至少應該大于規定的閥值。這個閥值決定于對信噪比的要求。要求高些，可要求這一閥值大于噪聲幅值的倍數高些，保證信噪比可以大于要求。但是無論要求怎樣低，最小的接收信號幅值總得比噪聲幅值大，否則就很難從噪聲中分辨出所需的信號

30、來。所以，如果想增大可測的距離，總得從兩個方面來解決，一方面就是盡量降低噪聲，另一方面就是盡可能增大發射信號的幅值。4.2 超聲波主程序流程圖主程序首先是對系統環境初始化，設置定時器T0工作模式為16位計數器模式，置位總中斷允許位EA并給顯示端口P0和P2清0。然后調用超聲波發生子程序送出一個超聲波脈沖，為了避免超聲波從發射器直接傳送到接收器引起的直射波觸發，需要延時約0.1ms（這也就是超聲波測距器會有一個最小可測距離的原因）后，才打開外中斷0接收返回的超聲波信號10。由于采用的是12MH z的晶振，計數器每計一個數就是1s,當主程序檢測到接收成功的標志位后，將計數器T0中的數（即超聲波來回

31、所用的時間）按下式計算，即可得被測物體與測距器之間的距離，設計時取20時的聲速為344m/s則有d=s/2=(c×t)/2=172T0/10 000 cm (3)其中T0為計數器T0的計數值。測出距離后結果將以十進制BCD碼方式送往LED顯示約0.5 s,然后再發超聲波脈沖重復測量過程。圖14為主要程序流程圖：系統初始化開始等待反射超聲波計算距離發送超聲波脈沖顯示結果0.5s報警提示圖14 主程序流程圖當收到超聲波反射波時，接收電路輸出端產生一個負跳變，在INT0或INT1端產生一個中斷請求信號，單片機響應外部中斷請求，執行外部中斷服務子程序，讀取時間差，計算距離。軟件分為兩部分，主

32、程序和中斷服務程序，主程序完成初始化工作、各路超聲波發射與接收順序的控制。 定時中斷服務子程序完成超聲波的輪流發射，外部中斷服務子程序主要完成時間值的讀取、距離計算、結果的輸出等工作。定時中斷與外部中斷流程圖分別如圖15、16所示：定時中斷入口NY停止發射定時器初始化返回發射超聲波發射完否圖15 定時中斷服務子程序流圖關外部中斷外部中斷入口讀取時間值計算距離結果輸出開外部中斷返回圖16 外部中斷服務子程序流圖4.3 超聲波40KHz產生程序主要采用中斷方式產生40KHZ的方波，程序如下： #include<reg51.h> sbit p1_0=P10; void main() TM

33、OD=0x02; TH0=243; TL0=243; EA=1; ET0=1; TR0=1; while(1); void time0_int() interrupt 1 p1_0=!p1_0; 4.4 發射和接收中斷程序void send()/脈沖波發送uchar i; TH0=0; TL0=0;/清定時0 TR0=1;/開定時0ET0=1;for(i=0;i<10;i+)sg=sg;/超聲波發送引腳_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_(

34、); sg=1;delay(36);EX0=1; /開外部中斷void rec() interrupt 0 using 2 Tout=0; /超時標志flag=1; /外部中斷標志位TR0=0; /關定時器0ET0=0;EX0=0; time=256*TH0+TL0; void TimeOut(void) interrupt 1 using 2 Tout=1; flag=0; TR0=0; ET0=0;4.5 溫度補償程序uint Read_Temperature(void) /讀取溫度,返回整數值 uint c;reset(); /復位18b20芯片tu=0; /先置位溫度正負標示為正if(

35、r) write(0xCC); / 跳過多傳感器識別skio rom write(0xBE); /發讀內部9字節內容指令 c=read(); /讀兩個字 reset(); /讀完兩個字節后復位 write(0xCC); / 跳過多傳感器識別skio rom write(0x44); / 發啟動溫度變換指令 if(c>0x1000)c=c+1;tu=1; /若溫度小于0,tu=1 c>>=4; /去掉低四位即為整數溫度值，無需*0.0625 return c;elsereturn r; /返回0XFF表示未檢測到18B20芯片int C_speed(void) /根據溫度查算聲

36、速值 uchar y; y=Read_Temperature(); /采溫度 if(r) /若溫度有變化則按溫度值取聲速T_C=y; /溫度值變化后的溫度值if(tu=0)speed=332+T_C*0.607; /溫度為正則+聲速else speed=332-T_C*0.607; /溫度為負則-聲速else speed=346.5;return speed;5 結束語在即將畢業之際，做一個系統的設計可以對自己三年的所學做一個總結，也是給自己以后工作增添一份信心。以上基于單片機的超聲波的測距系統的設計包含了：電路分析、數字、模擬電路和單片機、傳感器、C語言等方面的知識，另外還有選材購買、動手制

37、作等方面。所以具有很高的參考價值，同時，該設計的方案也是來源于生活中廣泛的應用領域，有很強的應用價值。單片機的應用改變了傳統的設計思路，以前構建一個系統需用用很多的數字模擬器件或者電路單元來構建，系統可靠性差、缺乏靈活性、維護不便、成本高、無法實現智能化等諸多缺點。單片機的應用解決了很多問題，現在只要寫一個軟件，通過單片機和一些簡單的外接電路就可以實現具有很多功能的、而且具有智能化的系統，同時可方便升級維護。所以單片機的應用廣泛，在日常生活和生產中占用重要位置。所以我們?cè)O(shè)計選擇了單片機的系統其說明我們深深的意識到它的重要作用。設計中也“小試牛刀”的使用了我們傳感器課程所學的超聲波的知識；用到了

38、電路分析；模擬電子技術的知識；單片機程序設計使用了C語言來編寫程序，感受到了C語言的魅力所在?？梢哉f該設計的過程是對我們?nèi)晁鶎W(xué)的一次總結。通過以上的設計過程，我們不但在知識上收獲了，而且發現了自己的一些不足之處；同時，我們也對自己的動手能力有所鍛煉，而且一次成功的經歷給我增添了不少的信心。我們相信，畢業后，把這種學習的興趣和努力的精神發揮到工作中一定能有所作為！參考文獻1 時德剛，劉嘩編著超聲波測距的研究J計算機測量與控制，2002.9(10)：31332 胡萍主編超聲波測距儀的研制J計算機與現代化，2003.7(10)：21233 樊昌元，丁義元編著高精度測距雷達研究Z儀器學報，2000.

39、10：284 吳斌方，劉民編著超聲波測距傳感器的研究J中國儀器儀表， 2007.8(10)：77785 唐穎，程菊花，任條娟編著單片機原理與應用及C51程序設計M北京大學出版社，2010.76 蘇偉，鞏壁建超聲波測距誤差分析J傳感器技術，2004.3(4)：17207 劉瑞新，沈淑娟編著C語言程序設計基礎M機械工業出社，2004.88 閻石主編數字電子技術基礎M高等教育出版社，2008.69 康華光，陳大欽編著電子技術基礎（模擬部分第四版）M高等教育出版社， 2002.310 康華光，鄒壽彬編著電子技術基礎（數字部分第四版）M高等教育出版社，2003.611 何希才主編傳感器技術及應用M北京：

40、北京航空航天大學出版社，2005.4附錄 (1) 原理圖(2) PCB圖(3) 仿真圖(4) 主程序#include<reg52.h>#include<intrins.h>#define uchar unsigned charsbit send=P10; /發射sbit P32=P32; /接收sbit P11=P04; /led指示燈sbit P15=P05;sbit P16=P06;sbit P17=P07;sbit P25=P03; /4位led數碼管sbit P26=P02;sbit P23=P01;sbit P24=P00;sbit P33=P20; /K1s

41、bit P36=P22; /K2sbit P37=P23; /K3sbit P1_0 = P10;/RS485收發控制引腳bit Flag_data_send = 0;/串行數據發送標志unsigned int U_flag=0;/INT0中斷計數標志，串行發送時間標志unsigned int shangxian,xiaxian;unsigned int x,x1,h;long int s=1234,t;unsigned char cs,biaozhi,biaozhi1,jianzhi0,jianzhi1,nkey,v=34;unsigned char LEDMAP=0XEB,0X0a,0X6

42、7,0X6e,0X8E,0XEC,0XED,0X2A,0XEF,0XEE; /"0", "1", "2", "3", "4", "5", "6", "7", "8", "9"unsigned char ledbuf4=0X67,0XEB,0X0a,0X0a;uchar flag=0;void Delay(uchar CNT) uchar i; while(CNT-!=0) for( i=0;i&l

43、t;12;i+);DateToLEDBuf(unsigned int s) ledbuf0=LEDMAPs/1000; /s(mm) x=s%1000; x1=(x%100)%10; ledbuf1=LEDMAPx/100; ledbuf2=LEDMAP(x%100)/10; ledbuf3=LEDMAPx1;void display() /顯示子程序 unsigned char i; for(i=0;i<4;i+) switch(i) case 0: (P25=0)&&(P26=1)&&(P23=1)&&(P24=1);break; ca
