折彎邊最小尺寸算法

1、鈑金結構件可加工性設計規范一 沖裁沖裁有兩種方法：數控沖床沖裁和模具沖裁,數控沖床沖裁：單量不大，精度一般為±0.1，與加工的尺寸大小沒有太大的關系。模具沖裁：公差尺寸采用GB/T1804-m。沖裁件的工藝性要求：A：沖裁件的外形及內孔應避免尖角。R>=0.5t。B：沖裁件盡量避免過長的懸臂和狹槽，懸臂和狹槽的寬度不宜過小。對合金鋼或不銹鋼     A2t對一般鋼             &

2、#160;  A1.5t對黃銅、鋁             A1.2t     （A為寬度）C：沖孔優先選用圓孔，沖孔時，孔徑不宜過小。二折彎    1在折彎有撕裂的地方，需要留撕裂槽。撕裂槽的寬度一般不小于.t，且1.5, 撕裂槽的長度和寬度與壁厚的關系如下圖b,c所示。或者是折彎線讓開階梯線如下圖所示。2折彎件的直邊高度不宜過小，否則不易形成足

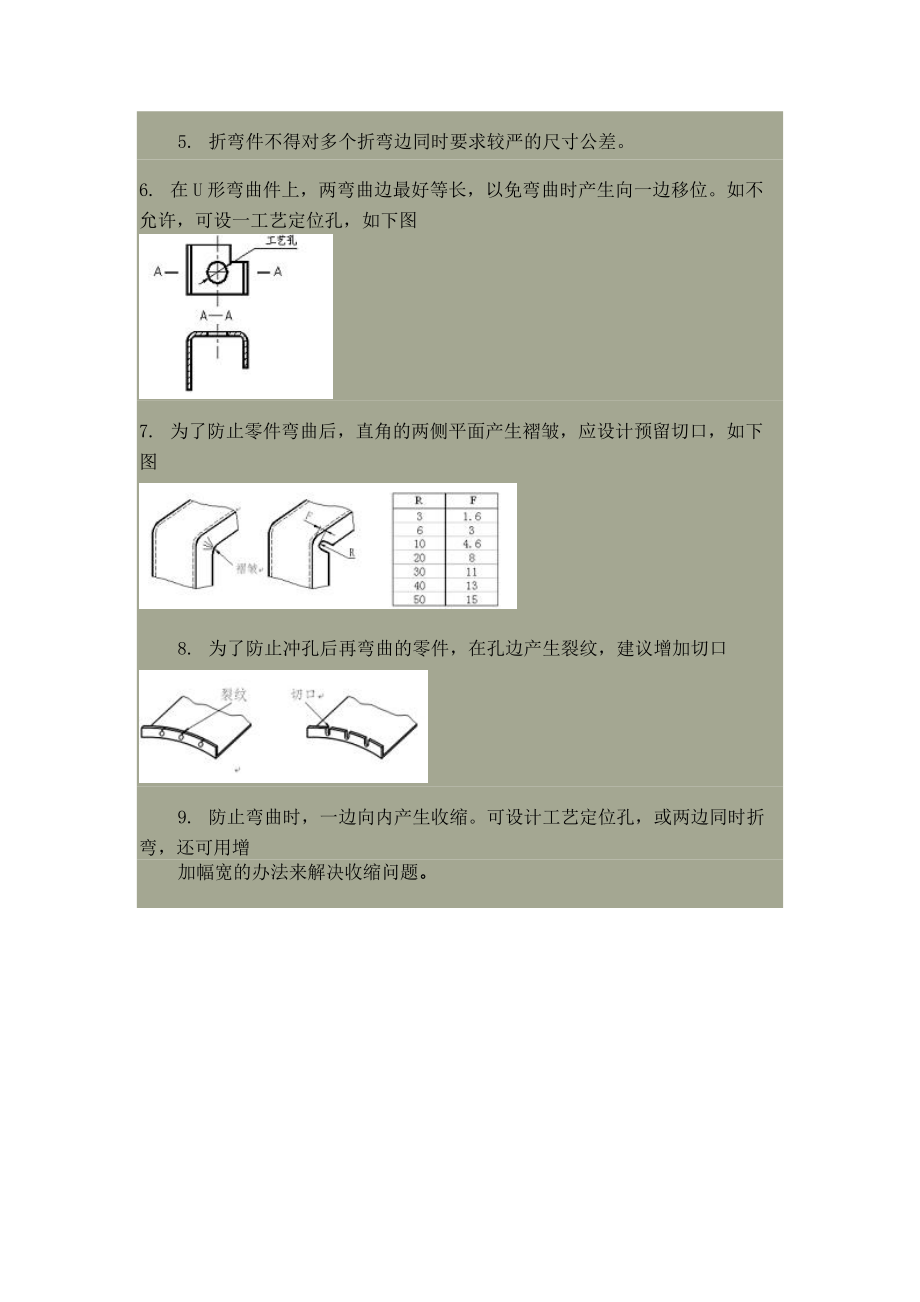

3、夠的彎矩，很難得到形狀準確的零件。其彎曲值hR+2t，且3方可。如果設計需要，應加大彎邊高度，彎好后再加工到需要尺寸，或者在彎曲變形區內加工淺槽后，再拆彎。 3折彎件的孔邊距離：先沖孔后折彎的零件，當t2mm時，Lt；當t2mm時，L2t。先折彎再沖孔的零件，L0.5t。4. 壓死邊最小長度LR 3.5t，R為壓死邊前道工序的最小內折彎半徑，一般為0.65. 折彎件不得對多個折彎邊同時要求較嚴的尺寸公差。6. 在U形彎曲件上，兩彎曲邊最好等長，以免彎曲時產生向一邊移位。如不允許，可設一工藝定位孔，如下圖7. 為了防止零件彎曲后，直角的

4、兩側平面產生褶皺，應設計預留切口，如下圖8. 為了防止沖孔后再彎曲的零件，在孔邊產生裂紋，建議增加切口9. 防止彎曲時，一邊向內產生收縮?？稍O計工藝定位孔，或兩邊同時折彎，還可用增加幅寬的辦法來解決收縮問題。       10. 彎曲的零件，在彎曲區壓制加強筋，不僅可以提高工件的剛度，也有利于抑制回彈     。常用筋的結構尺寸推薦如下 三 拉伸拉深件的尺寸精度不宜要求過高，形狀應盡量簡單、對稱。1.   防止拉深時

5、產生扭曲變形，A、B寬度應相等（對稱）即A=B2.   拉深件的圓角半徑要合適，圓角半徑盡量取大些，以利于成型和減少拉深次數3.   翻孔攻絲 四鉚接漲鉚螺母，壓鉚螺母，拉鉚，翻孔攻絲的比較AutoCAD的快捷方式：ADCENTER：管理內容 ADC ALIGN：在二維和三維空間中將某對象與其他對象對齊 AL APPLOAD：加載或卸載應用程序并指定啟動時要加載的應用程序 AP ARC：創建圓弧 A AREA：計算對象或指定區域的面積和周長 AA ARRAY：創建按指定方式排列的多重對象副本 AR ATTDEF：創建屬性定義

6、 ATT ATTEDIT：改變屬性信息 ATE ATTEXT：提取屬性數據 DDATTEXT B BHATCH：使用圖案填充封閉區域或選定對象 H、BH BLOCK：根據選定對象創建塊定義 B BOUNDARY：從封閉區域創建面域或多段線 BO BREAK：部分刪除對象或把對象分解為兩部分 BR C CHAMFER：給對象的邊加倒角 CHA CHANGE：修改現有對象的特性 -CH CIRCLE：創建圓形 C COLOR：定義新對象的顏色 COL COPY：復制對象 CO、CP D DBCONNECT：為外部數據庫表提供 AutoCAD 接口 AAD、AEX、ALI、ASQ、ARO、ASE、D

7、BC DDEDIT：編輯文字和屬性定義 ED DDVPOINT：設置三維觀察方向 VP DIMALIGNED：創建對齊線性標注 DAL DIMANGULAR：創建角度標注 DAN DIMBASELINE：從上一個或選定標注的基線處創建線性、角度或坐標標注 DBA DIMCENTER：創建圓和圓弧的圓心標記或中心線 DCE DIMCONTINUE：從上一個或選定標注的第二尺寸界線處創建線性、角度或坐標標注 DCO DIMDIAMETER：創建圓和圓弧的直徑標注 DDI DIMEDIT：編輯標注 DED DIMLINEAR：創建線性尺寸標注 DLI DIMORDINATE：創建坐標點標注 DOR

8、DIMOVERRIDE：替代標注系統變量 DOV DIMRADIUS：創建圓和圓弧的半徑標注 DRA DIMSTYLE：創建或修改標注樣式 D DIMTEDIT：移動和旋轉標注文字 DIMTED DIST：測量兩點之間的距離和角度 DI DIVIDE：將點對象或塊沿對象的長度或周長等間隔排列 DIV DONUT：繪制填充的圓和環 DO DRAWORDER：修改圖像和其他對象的顯示順序 DR DSETTINGS：指定捕捉模式、柵格、極坐標和對象捕捉追蹤的設置 DS、RM、SE DSVIEWER：打開“鳥瞰視圖”窗口 AV DVIEW：定義平行投影或透視視圖 DV E ELLIPSE：創建橢圓或橢

9、圓弧 EL ERASE：從圖形中刪除對象 E EXPLODE：將組合對象分解為對象組件 X EXPORT：以其他文件格式保存對象 EXP EXTEND：延伸對象到另一對象 EX EXTRUDE：通過拉伸現有二維對象來創建三維原型 EXT F FILLET：給對象的邊加圓角 F FILTER：創建可重復使用的過濾器以便根據特性選擇對象 FI G GROUP：創建對象的命名選擇集 G H HATCH：用圖案填充一塊指定邊界的區域 -H HATCHEDIT：修改現有的圖案填充對象 HE HIDE：重生成三維模型時不顯示隱藏線 HI I IMAGE：管理圖像 IM IMAGEADJUST：控制選定圖像

10、的亮度、對比度和褪色度 IAD IMAGEATTACH：向當前圖形中附著新的圖像對象 IAT IMAGECLIP：為圖像對象創建新剪裁邊界 ICL IMPORT：向 AutoCAD 輸入文件 IMP INSERT：將命名塊或圖形插入到當前圖形中 I INTERFERE：用兩個或多個三維實體的公用部分創建三維復合實體 INF INTERSECT：用兩個或多個實體或面域的交集創建復合實體或面域并刪除交集以外的部分 IN INSERTOBJ：插入鏈接或嵌入對象 IO L LAYER：管理圖層和圖層特性 LA -LAYOUT：創建新布局，重命名、復制、保存或刪除現有布局 LO LEADER：創建一條引

11、線將注釋與一個幾何特征相連 LEAD LENGTHEN：拉長對象 LEN LINE：創建直線段 L LINETYPE：創建、加載和設置線型 LT LIST：顯示選定對象的數據庫信息 LI、LS LTSCALE：設置線型比例因子 LTS LWEIGHT： LW M MATCHPROP：設置當前線寬、線寬顯示選項和線寬單位 MA MEASURE：將點對象或塊按指定的間距放置 ME MIRROR：創建對象的鏡像副本 MI MLINE：創建多重平行線 ML MOVE：在指定方向上按指定距離移動對象 M MSPACE：從圖紙空間切換到模型空間視口 MS MTEXT：創建多行文字 T、MT MVIEW：創

12、建浮動視口和打開現有的浮動視口 MV O OFFSET：創建同心圓、平行線和平行曲線 O OPTIONS：自定義 AutoCAD 設置 GR、OP、PR OSNAP：設置對象捕捉模式 OS P PAN：移動當前視口中顯示的圖形 P PASTESPEC：插入剪貼板數據并控制數據格式 PA PEDIT：編輯多段線和三維多邊形網格 PE PLINE：創建二維多段線 PL PRINT ：將圖形打印到打印設備或文件 PLOT POINT：創建點對象 PO POLYGON：創建閉合的等邊多段線 POL PREVIEW：顯示打印圖形的效果 PRE PROPERTIES：控制現有對象的特性 CH、MO PRO

13、PERTIESCLOSE：關閉“特性”窗口 PRCLOSE PSPACE：從模型空間視口切換到圖紙空間 PS PURGE：刪除圖形數據庫中沒有使用的命名對象，例如塊或圖層 PU Q QLEADER：快速創建引線和引線注釋 LE QUIT：退出 AutoCAD EXIT R RECTANG：繪制矩形多段線 REC REDRAW：刷新顯示當前視口 R REDRAWALL：刷新顯示所有視口 RA REGEN：重生成圖形并刷新顯示當前視口 RE REGENALL：重新生成圖形并刷新所有視口 REA REGION：從現有對象的選擇集中創建面域對象 REG RENAME：修改對象名 REN RENDER：

14、創建三維線框或實體模型的具有真實感的渲染圖像 RR REVOLVE：繞軸旋轉二維對象以創建實體 REV RPREF：設置渲染系統配置 RPR ROTATE：繞基點移動對象 RO S SCALE：在 X、Y 和 Z 方向等比例放大或縮小對象 SC SCRIPT：用腳本文件執行一系列命令 SCR SECTION：用剖切平面和實體截交創建面域 SEC SETVAR：列出系統變量并修改變量值 SET SLICE：用平面剖切一組實體 SL SNAP：規定光標按指定的間距移動 SN SOLID：創建二維填充多邊形 SO SPELL：檢查圖形中文字的拼寫 SP SPLINE：創建二次或三次 (NURBS)

15、樣條曲線 SPL SPLINEDIT：編輯樣條曲線對象 SPE STRETCH：移動或拉伸對象 S STYLE：創建或修改已命名的文字樣式以及設置圖形中文字的當前樣式 ST SUBTRACT：用差集創建組合面域或實體 SU T TABLET：校準、配置、打開和關閉已安裝的數字化儀 TA THICKNESS：設置當前三維實體的厚度 TH TILEMODE：使“模型”選項卡或最后一個布局選項卡當前化 TI、TM TOLERANCE：創建形位公差標注 TOL TOOLBAR：顯示、隱藏和自定義工具欄 TO TORUS：創建圓環形實體 TOR TRIM：用其他對象定義的剪切邊修剪對象 TR U UNION：通過并運算創建組合面域或實體 UNI UNITS：設置坐標和角度的顯示格式和精度 UN V VIEW：保存和恢復已命名的視
