晶振電路原理

1、 晶體振蕩器，簡稱晶振。在電氣上它可以等效成一個電容和一個電阻并聯再串聯一個電容的二端網絡，電工學上這個網絡有兩個諧振點，以頻率的高低分其中較低的頻率是串聯諧振，較高的頻率是并聯諧振。由于晶體自身的特性致使這兩個頻率的距離相當?shù)慕咏?，在這個極窄的頻率范圍內，晶振等效為一個電感，所以只要晶振的兩端并聯上合適的電容它就會組成并聯諧振電路。這個并聯諧振電路加到一個負反饋電路中就可以構成正弦波振蕩電路，由于晶振等效為電感的頻率范圍很窄，所以即使其他元件的參數變化很大，這個振蕩器的頻率也不會有很大的變化。晶振有一個重要的參數，那就是負載電容值，選擇與負載電容值相等的并聯電容，就可以得到晶振標稱的諧振頻率

2、。一般的晶振振蕩電路都是在一個反相放大器（注意是放大器不是反相器）的兩端接入晶振，再有兩個電容分別接到晶振的兩端，每個電容的另一端再接到地，這兩個電容串聯的容量值就應該等于負載電容，請注意一般IC的引腳都有等效輸入電容，這個不能忽略。一般的晶振的負載電容為15p或12.5p ，如果再考慮元件引腳的等效輸入電容，則兩個22p的電容構成晶振的振蕩電路就是比較好的選擇。晶體振蕩器也分為無源晶振和有源晶振兩種類型。無源晶振與有源晶振（諧振）的英文名稱不同，無源晶振為crystal（晶體），而有源晶振則叫做oscillator（振蕩器）。無源晶振需要借助于時鐘電路才能產生振蕩信號，自身無法振蕩起來，所以

3、“無源晶振”這個說法并不準確；有源晶振是一個完整的諧振振蕩器。諧振振蕩器包括石英（或其晶體材料）晶體諧振器，陶瓷諧振器，LC諧振器等。晶振與諧振振蕩器有其共同的交集有源晶體諧振振蕩器。石英晶片所以能做振蕩電路（諧振）是基于它的壓電效應，從物理學中知道，若在晶片的兩個極板間加一電場，會使晶體產生機械變形；反之，若在極板間施加機械力，又會在相應的方向上產生電場，這種現象稱為壓電效應。如在極板間所加的是交變電壓，就會產生機械變形振動，同時機械變形振動又會產生交變電場。一般來說，這種機械振動的振幅是比較小的，其振動頻率則是很穩定的。但當外加交變電壓的頻率與晶片的固有頻率（決定于晶片的尺寸）相等時，機械

4、振動的幅度將急劇增加，這種現象稱為壓電諧振，因此石英晶體又稱為石英晶體諧振器。 其特點是頻率穩定度很高。石英晶體振蕩器與石英晶體諧振器都是提供穩定電路頻率的一種電子器件。石英晶體振蕩器是利用石英晶體的壓電效應來起振，而石英晶體諧振器是利用石英晶體和內置IC來共同作用來工作的。振蕩器直接應用于電路中，諧振器工作時一般需要提供3.3V電壓來維持工作。振蕩器比諧振器多了一個重要技術參數為：諧振電阻（RR），諧振器沒有電阻要求。RR的大小直接影響電路的性能，也是各商家競爭的一個重要參數。概述微控制器的時鐘源可以分為兩類：基于機械諧振器件的時鐘源，如晶振、陶瓷諧振槽路；基于相移電路的時鐘源，如：RC (

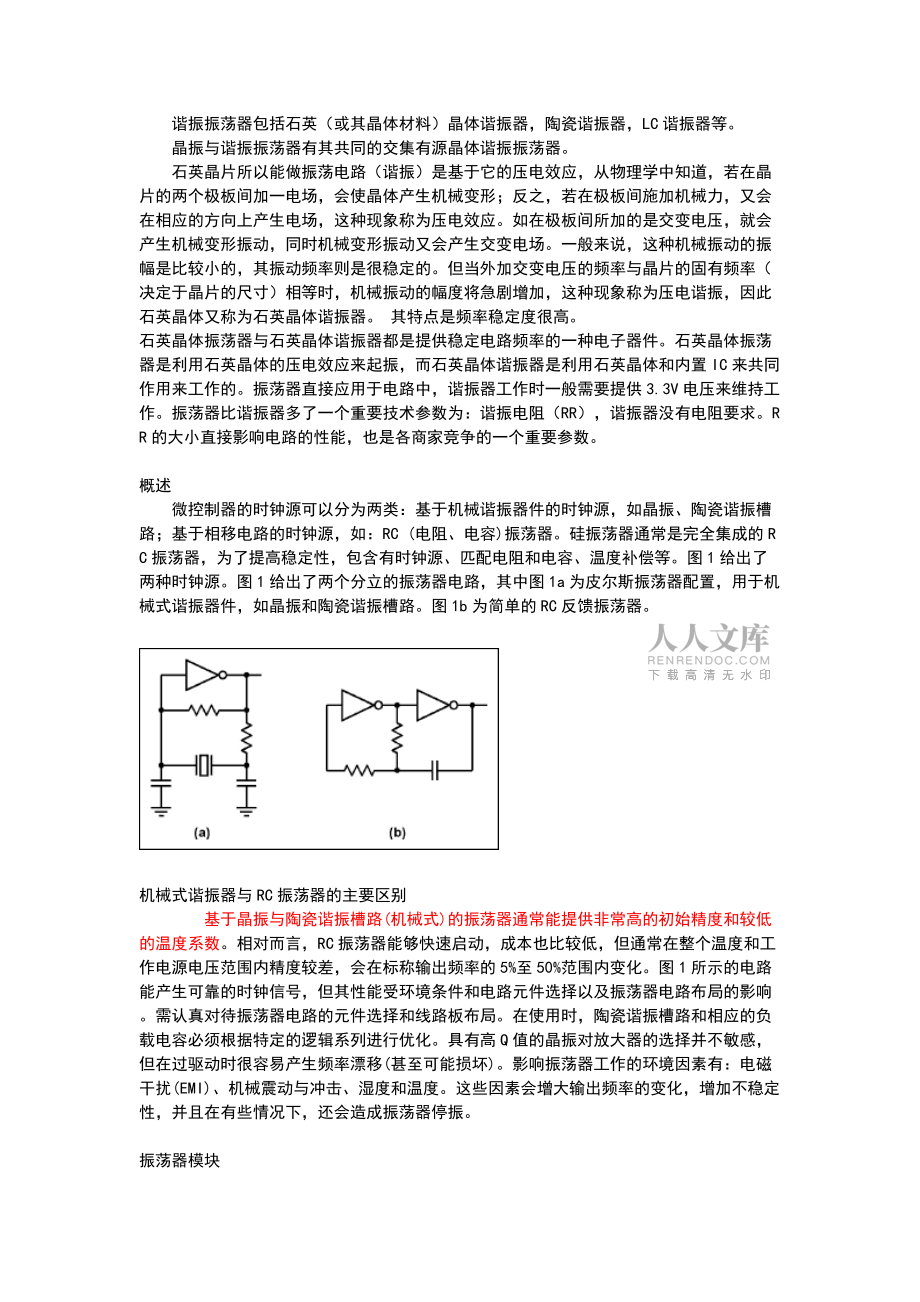

5、電阻、電容)振蕩器。硅振蕩器通常是完全集成的RC振蕩器，為了提高穩定性，包含有時鐘源、匹配電阻和電容、溫度補償?shù)取D1給出了兩種時鐘源。圖1給出了兩個分立的振蕩器電路，其中圖1a為皮爾斯振蕩器配置，用于機械式諧振器件，如晶振和陶瓷諧振槽路。圖1b為簡單的RC反饋振蕩器。機械式諧振器與RC振蕩器的主要區別基于晶振與陶瓷諧振槽路(機械式)的振蕩器通常能提供非常高的初始精度和較低的溫度系數。相對而言，RC振蕩器能夠快速啟動，成本也比較低，但通常在整個溫度和工作電源電壓范圍內精度較差，會在標稱輸出頻率的5%至50%范圍內變化。圖1所示的電路能產生可靠的時鐘信號，但其性能受環境條件和電路元件選擇以及振蕩

6、器電路布局的影響。需認真對待振蕩器電路的元件選擇和線路板布局。在使用時，陶瓷諧振槽路和相應的負載電容必須根據特定的邏輯系列進行優化。具有高Q值的晶振對放大器的選擇并不敏感，但在過驅動時很容易產生頻率漂移(甚至可能損壞)。影響振蕩器工作的環境因素有：電磁干擾(EMI)、機械震動與沖擊、濕度和溫度。這些因素會增大輸出頻率的變化，增加不穩定性，并且在有些情況下，還會造成振蕩器停振。振蕩器模塊上述大部分問題都可以通過使用振蕩器模塊避免。這些模塊自帶振蕩器、提供低阻方波輸出，并且能夠在一定條件下保證運行。最常用的兩種類型是晶振模塊和集成硅振蕩器。晶振模塊提供與分立晶振相同的精度。硅振蕩器的精度要比分立R

7、C振蕩器高，多數情況下能夠提供與陶瓷諧振槽路相當?shù)木取９倪x擇振蕩器時還需要考慮功耗。分立振蕩器的功耗主要由反饋放大器的電源電流以及電路內部的電容值所決定。CMOS放大器功耗與工作頻率成正比，可以表示為功率耗散電容值。比如，HC04反相器門電路的功率耗散電容值是90pF。在4MHz、5V電源下工作時，相當于1.8mA的電源電流。再加上20pF的晶振負載電容，整個電源電流為2.2mA。陶瓷諧振槽路一般具有較大的負載電容，相應地也需要更多的電流。相比之下，晶振模塊一般需要電源電流為10mA至60mA。硅振蕩器的電源電流取決于其類型與功能，范圍可以從低頻(固定)器件的幾個微安到可編程器件的幾個毫安

8、。一種低功率的硅振蕩器，如MAX7375，工作在4MHz時只需不到2mA的電流。結論在特定的微控制器應用中，選擇最佳的時鐘源需要綜合考慮以下一些因素：精度、成本、功耗以及環境需求。下表給出了幾種常用的振蕩器類型，并分析了各自的優缺點。晶振的基本原理及特性晶振一般采用如圖1a的電容三端式(考畢茲) 交流等效振蕩電路；實際的晶振交流等效電路如圖1b，其中Cv是用來調節振蕩頻率，一般用變?nèi)荻O管加上不同的反偏電壓來實現，這也是壓控作用的機理；把晶體的等效電路代替晶體后如圖1c。其中Co，C1，L1，RR是晶體的等效電路。 分析整個振蕩槽路可知，利用Cv來改變頻率是有限的：決定振蕩頻率的整個槽路電容C

9、=Cbe,Cce,Cv三個電容串聯后和Co并聯再和C1串聯?？梢钥闯觯篊1越小，Co越大，Cv變化時對整個槽路電容的作用就越小。因而能“壓控”的頻率范圍也越小。實際上，由于C1很小(1E-15量級)，Co不能忽略(1E-12量級，幾PF)。所以，Cv變大時，降低槽路頻率的作用越來越小，Cv變小時，升高槽路頻率的作用卻越來越大。這一方面引起壓控特性的非線性，壓控范圍越大，非線性就越厲害；另一方面，分給振蕩的反饋電壓(Cbe上的電壓)卻越來越小，最后導致停振。 采用泛音次數越高的晶振，其等效電容C1就越?。灰虼祟l率的變化范圍也就越小。 晶振的指標 總頻差：在規定的時間內，由于規定的工作和非工作參數

10、全部組合而引起的晶體振蕩器頻率與給定標稱頻率的最大偏差。 說明：總頻差包括頻率溫度穩定度、頻率老化率造成的偏差、頻率電壓特性和頻率負載特性等共同造成的最大頻差。一般只在對短期頻率穩定度關心，而對其他頻率穩定度指標不嚴格要求的場合采用。例如：精密制導雷達。 頻率穩定度：任何晶振，頻率不穩定是絕對的，程度不同而已。一個晶振的輸出頻率隨時間變化的曲線如圖2。圖中表現出頻率不穩定的三種因素：老化、飄移和短穩。圖片附件: 1.jpg (2007-8-11 09:47, 13.51 K)圖片附件: 2.jpg (2007-8-11 09:47, 17.57 K)廣告 jingjing1489 普通職員UI

11、D 98053精華 0經驗值 45帖子 25閱讀權限 255注冊 2007-4-22狀態 離線 #2發表于 2007-8-11 10:11 資料 短消息 曲線1是用0.1秒測量一次的情況，表現了晶振的短穩；曲線3是用100秒測量一次的情況，表現了晶振的漂移；曲線4 是用1天一次測量的情況。表現了晶振的老化。頻率溫度穩定度：在標稱電源和負載下，工作在規定溫度范圍內的不帶隱含基準溫度或帶隱含基準溫度的最大允許頻偏。 ft=(fmax-fmin)/(fmax+fmin) ftref MAX(fmax-fref)/fref，(fmin-fref)/fref ft：頻率溫度穩定度(不帶隱含基準溫度) f

12、tref：頻率溫度穩定度(帶隱含基準溫度) fmax ：規定溫度范圍內測得的最高頻率 fmin：規定溫度范圍內測得的最低頻率 fref：規定基準溫度測得的頻率 說明：采用ftref指標的晶體振蕩器其生產難度要高于采用ft指標的晶體振蕩器,故ftref指標的晶體振蕩器售價較高。 開機特性（頻率穩定預熱時間）：指開機后一段時間(如5分鐘)的頻率到開機后另一段時間(如1小時)的頻率的變化率。表示了晶振達到穩定的速度。這指標對經常開關的儀器如頻率計等很有用。 說明：在多數應用中，晶體振蕩器是長期加電的，然而在某些應用中晶體振蕩器需要頻繁的開機和關機，這時頻率穩定預熱時間指標需要被考慮到（尤其是對于在苛

13、刻環境中使用的軍用通訊電臺，當要求頻率溫度穩定度0.3ppm(-4585)，采用OCXO作為本振，頻率穩定預熱時間將不少于5分鐘，而采用MCXO只需要十幾秒鐘)。 頻率老化率：在恒定的環境條件下測量振蕩器頻率時，振蕩器頻率和時間之間的關系。這種長期頻率漂移是由晶體元件和振蕩器電路元件的緩慢變化造成的，因此，其頻率偏移的速率叫老化率，可用規定時限后的最大變化率（如10ppb/天，加電72小時后），或規定的時限內最大的總頻率變化（如：1ppm/（第一年）和5ppm/（十年）來表示。 晶體老化是因?yàn)樵谏a(chǎn)晶體的時候存在應力、污染物、殘留氣體、結構工藝缺陷等問題。應力要經過一段時間的變化才能穩定，一種

14、叫“應力補償”的晶體切割方法（SC切割法）使晶體有較好的特性。 污染物和殘留氣體的分子會沉積在晶體片上或使晶體電極氧化，振蕩頻率越高，所用的晶體片就越薄，這種影響就越厲害。這種影響要經過一段較長的時間才能逐漸穩定，而且這種穩定隨著溫度或工作狀態的變化會有反復使污染物在晶體表面再度集中或分散。因此，頻率低的晶振比頻率高的晶振、工作時間長的晶振比工作時間短的晶振、連續工作的晶振比斷續工作的晶振的老化率要好。 說明：TCXO的頻率老化率為：0.2ppm2ppm（第一年）和1ppm5ppm（十年）（除特殊情況，TCXO很少采用每天頻率老化率的指標，因?yàn)榧词乖趯?shí)驗室的條件下，溫度變化引起的頻率變化也將大

15、大超過溫度補償晶體振蕩器每天的頻率老化，因此這個指標失去了實際的意義）。OCXO的頻率老化率為：0.5ppb10ppb/天（加電72小時后），30ppb2ppm（第一年），0.3ppm3ppm（十年）。 短穩：短期穩定度，觀察的時間為1毫秒、10毫秒、100毫秒、1秒、10秒。 晶振的輸出頻率受到內部電路的影響(晶體的Q值、元器件的噪音、電路的穩定性、工作狀態等)而產生頻譜很寬的不穩定。測量一連串的頻率值后，用阿倫方程計算。相位噪音也同樣可以反映短穩的情況(要有專用儀器測量)。 重現性：定義：晶振經長時間工作穩定后關機，停機一段時間t1(如24小時)，開機一段時間t2(如4小時)，測得頻率f1

16、，再停機同一段時間t1，再開機同一段時間t2，測得頻率f2。重現性=(f2-f1)/f2。 頻率壓控范圍：將頻率控制電壓從基準電壓調到規定的終點電壓，晶體振蕩器頻率的最小峰值改變量。 說明：基準電壓為2.5V，規定終點電壓為0.5V和4.5V，壓控晶體振蕩器在0.5V頻率控制電壓時頻率改變量為-2ppm，在4.5V頻率控制電壓時頻率改變量為2.1ppm，則VCXO電壓控制頻率壓控范圍表示為：2ppm(2.5V2V)，斜率為正，線性為+2.4%。 壓控頻率響應范圍：當調制頻率變化時，峰值頻偏與調制頻率之間的關系。通常用規定的調制頻率比規定的調制基準頻率低若干dB表示。 說明：VCXO頻率壓控范圍

17、頻率響應為010kHz。 頻率壓控線性：與理想（直線）函數相比的輸出頻率-輸入控制電壓傳輸特性的一種量度，它以百分?jǐn)?shù)表示整個范圍頻偏的可容許非線性度。 說明：典型的VCXO頻率壓控線性為：10%，20%。簡單的VCXO頻率壓控線性計算方法為(當頻率壓控極性為正極性時)： 頻率壓控線性(fmax-fmin)/ f0)100% fmax：VCXO在最大壓控電壓時的輸出頻率 fmin：VCXO在最小壓控電壓時的輸出頻率 f0：壓控中心電壓頻率 單邊帶相位噪聲：偏離載波f處，一個相位調制邊帶的功率密度與載波功率之比。 輸出波形：從大類來說，輸出波形可以分為方波和正弦波兩類。 方波主要用于數字通信

18、系統時鐘上，對方波主要有輸出電平、占空比、上升/下降時間、驅動能力等幾個指標要求。 隨著科學技術的迅猛發展，通信、雷達和高速數傳等類似系統中，需要高質量的信號源作為日趨復雜的基帶信息的載波。因?yàn)橐粋€(gè)帶有寄生調幅及調相的載波信號（不干凈的信號）被載有信息的基帶信號調制后，這些理想狀態下不應存在的頻譜成份（載波中的寄生調制）會導致所傳輸?shù)男盘?hào)質量及數傳誤碼率明顯變壞。所以作為所傳輸信號的載體，載波信號的干凈程度（頻譜純度）對通信質量有著直接的影響。對于正弦波，通常需要提供例如諧波、噪聲和輸出功率等指標。廣告 jingjing1489 普通職員UID 98053精華 0經驗值 45帖子 25閱讀權限

19、 255注冊 2007-4-22狀態 離線 #3發表于 2007-8-11 10:16 資料 短消息 晶振的分類 根據晶振的功能和實現技術的不同，可以將晶振分為以下四類： 1) 恒溫晶體振蕩器(以下簡稱OCXO) 這類型晶振對溫度穩定性的解決方案采用了恒溫槽技術，將晶體置于恒溫槽內，通過設置恒溫工作點，使槽體保持恒溫狀態，在一定范圍內不受外界溫度影響，達到穩定輸出頻率的效果。這類晶振主要用于各種類型的通信設備，包括交換機、SDH傳輸設備、移動通信直放機、GPS接收機、電臺、數字電視及軍工設備等領域。根據用戶需要，該類型晶振可以帶壓控引腳。OCXO的工作原理如下圖3所示： 圖3恒溫晶體振蕩器原理

20、框圖OCXO的主要優點是，由于采用了恒溫槽技術，頻率溫度特性在所有類型晶振中是最好的，由于電路設計精密，其短穩和相位噪聲都較好。主要缺點是功耗大、體積大，需要5分鐘左右的加熱時間才能正常工作等。我公司生產的此類晶振的典型指標如下： 2) 溫度補償晶體振蕩器(以下簡稱TCXO)。 其對溫度穩定性的解決方案采用了一些溫度補償手段，主要原理是通過感應環境溫度，將溫度信息做適當變換后控制晶振的輸出頻率，達到穩定輸出頻率的效果。傳統的TCXO是采用模擬器件進行補償，隨著補償技術的發展，很多數字化補償大TCXO開始出現，這種數字化補償?shù)腡CXO又叫DTCXO，用單片機進行補償時我們稱之為MCXO，由于采用

21、了數字化技術，這一類型的晶振再溫度特性上達到了很高的精度，并且能夠適應更寬的工作溫度范圍，主要應用于軍工領域和使用環境惡劣的場合。在廣大研發人員的共同努力下，我公司自主開發出了高精度的MCXO，其設計原理和在世界范圍都是領先的，配以高度自動化的生產測試系統，其月產可以達到5000只，其設計原理如圖4。 圖4 MCXO數字溫補晶振原理框圖這類型晶振的典型的應用指標如下： 3) 普通晶體振蕩器(SPXO)。這是一種簡單的晶體振蕩器，通常稱為鐘振，其工作原理為圖3中去除“壓控”、“溫度補償”和“AGC”部分,完全是由晶體的自由振蕩完成。這類晶振主要應用于穩定度要求不高的場合。 4) 壓控晶體振蕩器(

22、VCXO)。這是根據晶振是否帶壓控功能來分類，帶壓控輸入引腳的一類晶振叫VCXO，以上三種類型的晶振都可以帶壓控端口。圖片附件: 圖3恒溫晶體振蕩器原理框圖.jpg (2007-8-11 10:16, 8.95 K)圖片附件: 4.jpg (2007-8-11 10:16, 15.74 K)圖片附件: 圖4 MCXO數字溫補晶振原理框圖.jpg (2007-8-11 10:16, 14.65 K)圖片附件: 5.jpg (2007-8-11 10:16, 9.69 K)廣告 jingjing1489 普通職員UID 98053精華 0經驗值 45帖子 25閱讀權限 255注冊 2007-4-2

23、2狀態 離線 #4發表于 2007-8-11 10:22 資料 短消息 石英晶體振蕩器的特點 石英晶體振蕩器是高精度和高穩定度的振蕩器，被廣泛應用于彩電、計算機、遙控器等各類振蕩電路中，以及通信系統中用于頻率發生器、為數據處理設備產生時鐘信號和為特定系統提供基準信號。 一、石英晶體振蕩器的基本原理 1、石英晶體振蕩器的結構 石英晶體振蕩器是利用石英晶體（二氧化硅的結晶體）的壓電效應制成的一種諧振器件，它的基本構成大致是：從一塊石英晶體上按一定方位角切下薄片（簡稱為晶片，它可以是正方形、矩形或圓形等），在它的兩個對應面上涂敷銀層作為電極，在每個電極上各焊一根引線接到管腳上，再加上封裝外殼就構成了

24、石英晶體諧振器，簡稱為石英晶體或晶體、晶振。其產品一般用金屬外殼封裝，也有用玻璃殼、陶瓷或塑料封裝的。下圖是一種金屬外殼封裝的石英晶體結構示意圖。 2、壓電效應 若在石英晶體的兩個電極上加一電場，晶片就會產生機械變形。反之，若在晶片的兩側施加機械壓力，則在晶片相應的方向上將產生電場，這種物理現象稱為壓電效應。如果在晶片的兩極上加交變電壓，晶片就會產生機械振動，同時晶片的機械振動又會產生交變電場。在一般情況下，晶片機械振動的振幅和交變電場的振幅非常微小，但當外加交變電壓的頻率為某一特定值時，振幅明顯加大，比其他頻率下的振幅大得多，這種現象稱為壓電諧振，它與LC回路的諧振現象十分相似。它的諧振頻率

25、與晶片的切割方式、幾何形狀、尺寸等有關。 3、符號和等效電路 石英晶體諧振器的符號和等效電路如圖2所示。當晶體不振動時，可把它看成一個平板電容器稱為靜電電容C，它的大小與晶片的幾何尺寸、電極面積有關，一般約幾個PF到幾十PF。當晶體振蕩時，機械振動的慣性可用電感L來等效。一般L的值為幾十mH到幾百mH。晶片的彈性可用電容C來等效，C的值很小，一般只有0.00020.1pF。晶片振動時因摩擦而造成的損耗用R來等效，它的數值約為100。由于晶片的等效電感很大，而C很小，R也小，因此回路的品質因數Q很大，可達100010000。加上晶片本身的諧振頻率基本上只與晶片的切割方式、幾何形狀、尺寸有關，而且

26、可以做得精確，因此利用石英諧振器組成的振蕩電路可獲得很高的頻率穩定度。 4、諧振頻率 從石英晶體諧振器的等效電路可知，它有兩個諧振頻率，即（1）當L、C、R支路發生串聯諧振時，它的等效阻抗最?。ǖ扔赗）。串聯揩振頻率用fs表示，石英晶體對于串聯揩振頻率fs呈純阻性，（2）當頻率高于fs時L、C、R支路呈感性，可與電容C。發生并聯諧振，其并聯頻率用fd表示。 根據石英晶體的等效電路，可定性畫出它的電抗頻率特性曲線如圖2e所示。可見當頻率低于串聯諧振頻率fs或者頻率高于并聯揩振頻率fd時，石英晶體呈容性。僅在fsffd極窄的范圍內，石英晶體呈感性。 二、石英晶體振蕩器類型特點 石英晶體振蕩器是由品

27、質因素極高的石英晶體振子（即諧振器和振蕩電路組成。晶體的品質、切割取向、晶體振子的結構及電路形式等，共同決定振蕩器的性能。國際電工委員會（IEC）將石英晶體振蕩器分為4類：普通晶體振蕩（TCXO），電壓控制式晶體振蕩器（VCXO），溫度補償式晶體振蕩（TCXO），恒溫控制式晶體振蕩（OCXO）。目前發展中的還有數字補償式晶體損振蕩（DCXO）等。 普通晶體振蕩器（SPXO）可產生10(-5)10(-4)量級的頻率精度，標準頻率1100MHZ，頻率穩定度是100ppm。SPXO沒有采用任何溫度頻率補償措施，價格低廉，通常用作微處理器的時鐘器件。封裝尺寸范圍從21146mm及53.21.5mm。

28、電壓控制式晶體振蕩器（VCXO）的精度是10(-6)10(-5)量級，頻率范圍130MHz。低容差振蕩器的頻率穩定度是50ppm。通常用于鎖相環路。封裝尺寸14103mm。 溫度補償式晶體振蕩器（TCXO）采用溫度敏感器件進行溫度頻率補償，頻率精度達到10(-7)10(-6)量級，頻率范圍160MHz，頻率穩定度為12.5ppm，封裝尺寸從303015mm至11.49.63.9mm。通常用于手持電話、蜂窩電話、雙向無線通信設備等。 恒溫控制式晶體振蕩器（OCXO）將晶體和振蕩電路置于恒溫箱中，以消除環境溫度變化對頻率的影響。OCXO頻率精度是10(-10)至10(-8)量級，對某些特殊應用甚至

29、達到更高。頻率穩定度在四種類型振蕩器中最高。 三、石英晶體振蕩器的主要參數 晶振的主要參數有標稱頻率，負載電容、頻率精度、頻率穩定度等。不同的晶振標稱頻率不同，標稱頻率大都標明在晶振外殼上。如常用普通晶振標稱頻率有：48kHz、500 kHz、503.5 kHz、1MHz40.50 MHz等，對于特殊要求的晶振頻率可達到1000MHz以上，也有的沒有標稱頻率，如CRB、ZTB、Ja等系列。負載電容是指晶振的兩條引線連接IC塊內部及外部所有有效電容之和，可看作晶振片在電路中串接電容。負載頻率不同決定振蕩器的振蕩頻率不同。標稱頻率相同的晶振，負載電容不一定相同。因?yàn)槭⒕w振蕩器有兩個諧振頻率，一

30、個是串聯揩振晶振的低負載電容晶振：另一個為并聯揩振晶振的高負載電容晶振。所以，標稱頻率相同的晶振互換時還必須要求負載電容一至，不能冒然互換，否則會造成電器工作不正常。頻率精度和頻率穩定度：由于普通晶振的性能基本都能達到一般電器的要求，對于高檔設備還需要有一定的頻率精度和頻率穩定度。頻率精度從10(-4)量級到10(-10)量級不等。穩定度從1到100ppm不等。這要根據具體的設備需要而選擇合適的晶振，如通信網絡，無線數據傳輸?shù)认到y(tǒng)就需要更高要求的石英晶體振蕩器。因此，晶振的參數決定了晶振的品質和性能。在實際應用中要根據具體要求選擇適當?shù)木д?，因不同性能的晶振其價格不同，要求越高價格也越貴，一般選擇只要滿足要求即可。 四、石英晶體振蕩器的發展趨勢 1、小型化、薄片化和片式化：為滿足移動電話為代表的便攜式產品輕、薄、短小的要求，石英晶體振蕩器的封裝由傳統的裸金屬外殼覆塑料金屬向陶瓷封裝轉變。例如TCXO這類器件的體積縮小了30100倍。采用SMD封裝的TCXO厚度不足2mm，目前53mm尺寸的器件已經上市。 2、高精度與高穩定度，目前無補償式晶體振蕩器總精度也能達到25ppm，VCXO的頻率穩定度在107范圍內一般可達20100ppm，而OCXO在同一溫度范圍內頻率穩定度一般為0.00015ppm，VCXO控制在25ppm以下。 3
