鋼筋混凝土單向板肋梁樓蓋課設模板

1、現澆鋼筋混凝土單向板肋梁樓蓋設計指導書一、平面結構布置梁格布置應根據建筑物使用要求確定，因本廠房在使用上無特殊要求，故結構布置應滿足實用經濟的原則，并注意以下問題。1、柱網布置可為正方形或長方形。2、板跨一般為1.72.5m，次梁跨度一般是4.06.0m，主梁跨度則為5.08.0m，同時宜為板跨的3倍（2道次梁）。3、對于板、次梁和主梁，各跨宜布置成等跨，無法實現時各跨跨差不宜超過10%。二、板的設計（按塑性內力重分布計算）1、板、次梁、主梁的截面尺寸確定。板厚 ，（當時，滿足剛度要求，可不驗算撓度）。次梁 主梁 2、板的計算簡圖：板為多跨連續板，對于跨數超過五跨的等截面連續板，其各跨受荷相同

2、，且跨差不超過10%時，均可按五跨等跨度連續板計算。 當按塑性內力重分布計算時，其計算跨度： 中跨： 邊跨： . ()3、荷載計算： 取1m寬板帶計算： 面層 水磨石每平方米重×1 = 板自重 板厚×g×1 = 平頂粉刷 每平方米重×1 = 恒載： 活載：標準值×1 設計值總值： = 4、內力計算：用塑性內力重分布理論計算，則有系數如下：則5、配筋計算：根據各跨跨中及支座彎矩可列表計算如下：截面1B2CM（） ()選 鋼 筋實 際 配 筋位于次梁內跨上的板帶，其內區格四周與梁整體連接，故其中間跨的跨中截面（、）和中間支座（）計算彎矩可以減少20

3、%，其他截面則不予以減少。為了便于施工，在同一板中，鋼筋直徑的種類不宜超過兩種，并注意相鄰兩跨跨中及支座鋼筋宜取相同的間距或整數倍（彎起式配筋）6、確定各種構造鋼筋：包括分布筋、嵌入墻內的板面附加鋼筋，垂直于主梁的板面附加鋼筋。7、繪制板的配筋示意圖：可用彎起式或分離式配筋。三、次梁設計（按塑性內力重分布計算）1、確定計算跨度及計算簡圖。當按塑性內力重分布計算時，其計算跨度： 中跨： 邊跨： ()當跨差不超過10%時，按等跨連續梁計算。2、荷載計算： 由板傳來： 板恒載×次梁間距 = 次梁肋自重： ×鋼筋混凝土容重 = 次梁粉刷重 ×粉刷層每平米重 = 恒載： 活

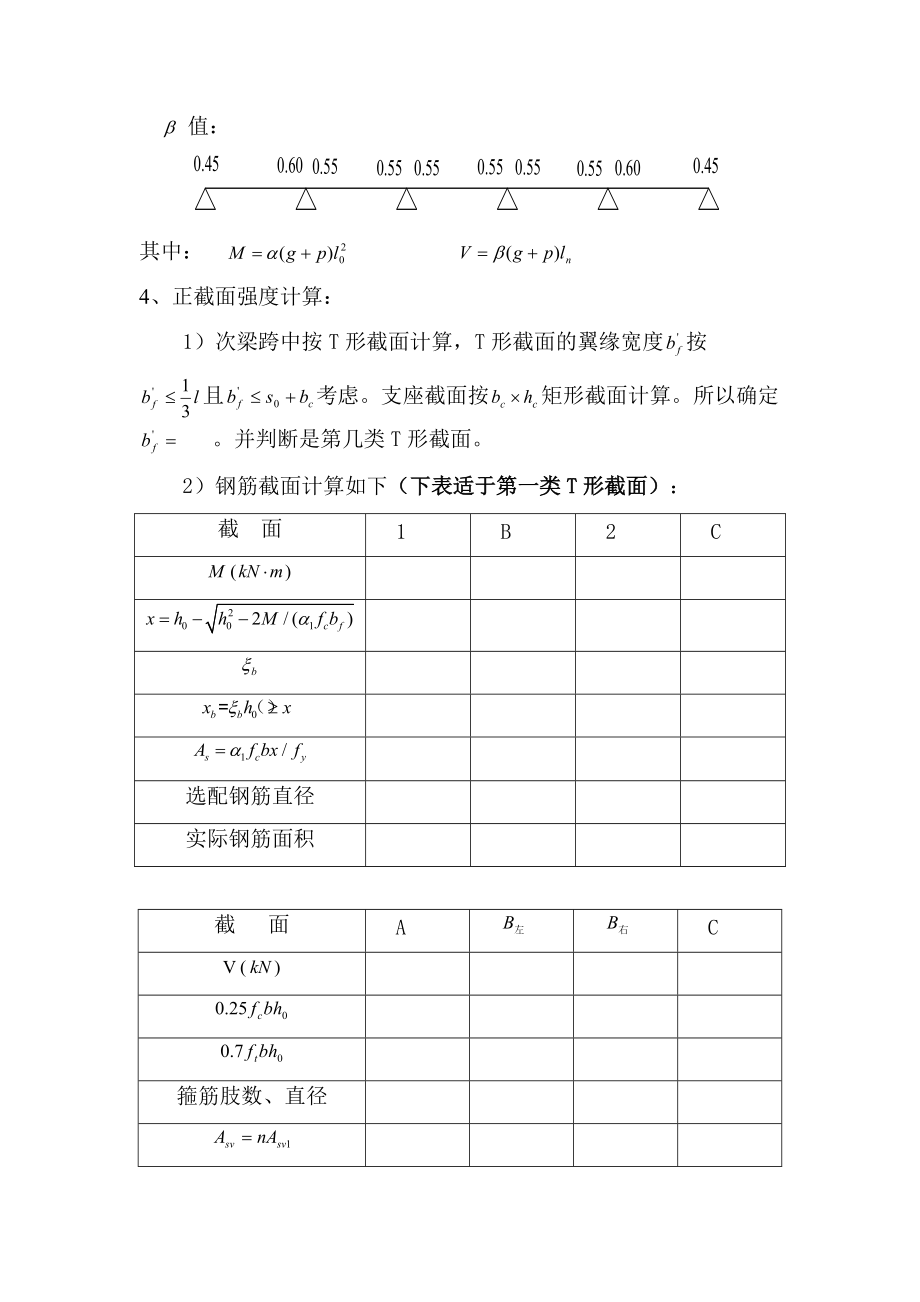

4、載：活載標準值×次梁間距 設計值總值： = 3、內力計算： 值： 值：其中： 4、正截面強度計算：1）次梁跨中按T形截面計算，T形截面的翼緣寬度按且考慮。支座截面按矩形截面計算。所以確定 。并判斷是第幾類T形截面。2）鋼筋截面計算如下（下表適于第一類T形截面）：截 面1B2C選配鋼筋直徑實際鋼筋面積截 面AC箍筋肢數、直徑實配箍筋5、根據計算結果和構造要求，繪制次梁配筋示意圖。四、主梁設計（內力按彈性理論計算）1、計算簡圖：柱截面350mm×350mm，由于鋼筋混凝土主梁抗彎剛度較鋼筋混凝土柱大的多，故可將主梁視作鉸支于鋼筋混凝土柱的連續梁進行計算。主梁端部支承于磚壁柱上，

5、其支承長度a=370mm。則主梁計算跨度： 中跨： （支座中心線之距） 邊跨： 2、荷載計算：為簡化計算，主梁自重亦按集中荷載考慮。 次梁傳來的荷載： 次梁恒載×主梁間距= 主梁自重： ×次梁間距×g= 主梁粉刷重： ×次梁間距×每平米粉刷層重= 恒載： 則： 活載：次梁活載×主梁間距 1)其中，可由書中表查取，L計算跨度，對于B支座，計算跨度可取相鄰兩跨的平均值。2） 其中，可由書中表查取，3、內力計算：主梁彎矩計算項 次荷載簡圖組合項次組合值組合項次組合值由此可作出下列幾種情況下的內力圖：+； +； +； +將以上各圖繪于同一坐標

6、系上，取其外包線，則為彎矩包絡圖。主梁剪力計算項 次荷載簡圖組合項次組合值組合項次組合值同樣可繪出剪力包絡圖。4、主梁正截面和斜截面承載力計算(下表適于第一類T形截面)：正截面配筋計算截 面1 B2選擇鋼筋實際鋼筋注意：主梁跨中截面按T形截面計算，其翼緣寬度按如下計算：且，并判斷是第幾類T形截面。斜截面配筋計算截面A箍筋直徑、肢數彎起鋼筋彎起鋼筋面積實配箍筋5、主梁吊筋計算：由次梁傳于主梁的集中荷載則吊筋面積 所以選吊筋為： 面積：6、根據計算結果及構造要求繪制主梁配筋示意圖。7、材料圖及縱筋的彎起和切斷。1）按比例繪出主梁的彎矩包絡圖2）按同樣比例繪出主梁縱向配筋圖，并滿足以下構造要求：彎起筋應在被充分利用的截面以外距離的截面處彎起（下彎點），上彎點距支座邊緣距離為50mm。切斷鋼筋應在“理論斷點”以外，當時，從該鋼筋充分利用截面伸出的長度；當時，從該鋼筋充分利用截面伸出的長度縱筋伸入支座大于等于兩根，且面積不得少于
