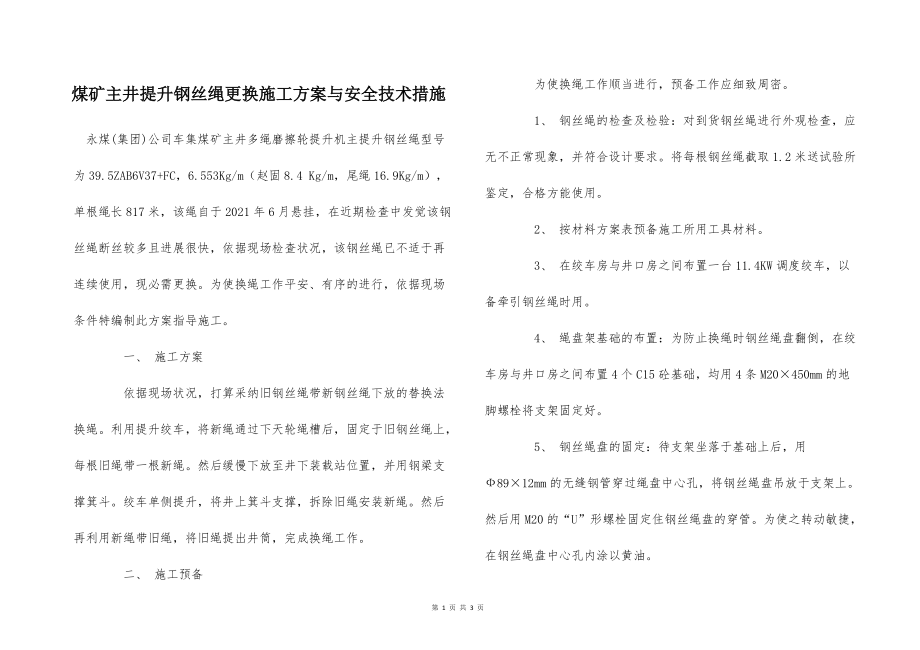

煤礦主井提升鋼絲繩更換施工方案與安全技術措施

1、 煤礦主井提升鋼絲繩更換施工方案與安全技術措施 永煤(集團)公司車集煤礦主井多繩磨擦輪提升機主提升鋼絲繩型號為39.5ZAB6V37+FC，6.553Kg/m（趙固8.4 Kg/m，尾繩16.9Kg/m），單根繩長817米，該繩自于2021年6月懸掛，在近期檢查中發覺該鋼絲繩斷絲較多且進展很快，依據現場檢查狀況，該鋼絲繩已不適于再連續使用，現必需更換。為使換繩工作平安、有序的進行，依據現場條件特編制此方案指導施工。         一、 施工方案

2、;  依據現場狀況，打算采納舊鋼絲繩帶新鋼絲繩下放的替換法換繩。利用提升絞車，將新繩通過下天輪繩槽后，固定于舊鋼絲繩上，每根舊繩帶一根新繩。然后緩慢下放至井下裝載站位置，并用鋼梁支撐箕斗。絞車單側提升，將井上箕斗支撐，拆除舊繩安裝新繩。然后再利用新繩帶舊繩，將舊繩提出井筒，完成換繩工作。        二、 施工預備        為使換繩工作順當進行，預備工作應細致周密。     &#

3、160;  1、 鋼絲繩的檢查及檢驗：對到貨鋼絲繩進行外觀檢查，應無不正?，F(xiàn)象，并符合設計要求。將每根鋼絲繩截取1.2米送試驗所鑒定，合格方能使用。        2、 按材料方案表預備施工所用工具材料。        3、 在絞車房與井口房之間布置一臺11.4KW調度絞車，以備牽引鋼絲繩時用。        4、 繩盤架基礎的布置：為防

4、止換繩時鋼絲繩盤翻倒，在絞車房與井口房之間布置4個C15砼基礎，均用4條M20×450mm的地腳螺栓將支架固定好。        5、 鋼絲繩盤的固定：待支架坐落于基礎上后，用89×12mm的無縫鋼管穿過繩盤中心孔，將鋼絲繩盤吊放于支架上。然后用M20的“U”形螺栓固定住鋼絲繩盤的穿管。為使之轉動敏捷，在鋼絲繩盤中心孔內涂以黃油。        6、 在下天輪鋼絲繩入繩口，距天輪300mm處鋼絲繩上方，固定一根鋼管，

5、并在鋼管上套鋼管，保證滑動，減小受力。以防舊繩和新繩在入繩口處交叉，并使新繩始終處在舊繩的上面。        7、 在井架的起重梁上掛一個5T單滑子。        8、 拆除2個箕斗和井架上的檢修電話裝置。        9、 在井底1#箕斗北側裝設一架繩梯，以便利卡繩時人員的上下。

6、  10、 照明設置：照明應分別在井架天輪處、井口房頂平臺處、井口房?jī)?nèi)、井口房梯子間內、鋼絲繩盤處設置。各處均應有足夠的采光照明。        11、 在天輪平臺、井口房頂、井口房?jī)?nèi)各接一部電話，以便利各施工點相互聯系。        12、 用調度絞車把4根新繩分別經過下天輪，固定于井口南側套架上，不影響箕斗運行。        13、

7、0;施工前一天，利用檢修時間清掃井筒、箕斗，防止施工時雜物墜入井筒。        三、 施工工序        1、 把四根新繩頭引至1#箕斗上，考慮穿楔形環后留出2m的富有量，用8#鐵絲雙股將繩頭纏2圈綁牢于箕斗上。在新繩同一水平做好卡繩記號。        2、 在1#箕斗頂部放8P大錘2把，沖子3把。在乘人間放氣割工具一套以作備用。

8、60;      3、 在井口套架梁南側間隔內第一道和第八道連接梁上，各橫兩根20#工字鋼，鋪以70mm厚的木板，用鐵絲綁牢組成平臺，用以裝卸鋼絲繩排卡。（兩平臺間距為20米）        4、 距楔形環上方3米處，四根新繩上分別卡兩副繩卡和一只12.5繩套,并各掛一只2T倒鏈。        5、 在下天輪平臺上安裝捋繩器。    &

9、#160;   6、 在距箕斗5m處開頭裝第一副排卡。每根新繩均布置在相應舊繩的東側，相距150mm。在10m處裝其次副排卡，以后每10m裝一副排卡，兩平臺同時作業（10m停車一次，30m停車一次），直到1#箕斗接近井底棚箕斗632米處的位置。        7、 安裝排卡的同時，下天輪派2人看捋繩器，如捋繩器磨損，應準時夾緊或更換。        8、 在1#箕斗下放接近井底棚箕斗位置時，將2根鋼梁置于箕斗下的橫梁上。緩慢開動絞車，使箕斗坐落于鋼梁上。        9、 棚1#箕斗的同時，把4根新鋼絲繩從盤上 抖下。        10、 運行絞車，將2#箕斗提起。把工字鋼組合梁棚于井口，再下落箕斗，使其坐落于工字鋼組合梁上。
