變電所停送電操作規程

1、變電所停送電操作規程1目的為了保障人身安全，防止發生電氣誤操作，以及保證供電系統安全、可靠、經濟、合理的運行，加強供電管理，確保各級變電所及機電室停、送電工作安全有序的進行，特制定此安全作業規程。 2變電所停、送電管理范圍凡在各級變電所和有人值班的變、配電機房/室的高壓設備、變電站高壓配電裝置、高壓線路、纜線上進行檢修工作時。3.管理內容與要求。3.1停電操作順序，按以下停電操作順序進行操作;3.1.1高壓柜停電的程序：先分斷路器把手柄旋至分斷閉鎖裝置位置分下隔離分上隔離合上接地刀進行閉鎖3.1.2高壓開關的停電程序：分斷路器拉開隔離小車并閉鎖掛停電牌，嚴禁帶負荷拉隔離。3.2停電時應注意的事

2、項 3.2.1 根據停電實際工作的需要，必須停止整個回路的線路，要注意防止其它方面突然來電的可能性。 3.2.2 為保證操作人員的安全，停電時應先停低壓后停高壓，如：先停斷路器或空氣斷路器等，后停隔離開關。 3.2.3 停電后應有明顯的斷開點，對無明顯斷開點的設備，應將其操作機構鎖住。 3.2.4 部分停電時，應將已停電的變壓器和儀表用互感器的高低壓兩側均斷開，以便保證檢修人員的人身安全。 3.2.5 停電原則是先停低壓負荷側，再停高壓電源側，先停開關，再拉刀閘，最大范圍滿足全站檢修和維護就可以了，注意不能帶負荷拉合刀閘，和帶地線合開關，工作完畢注意清理工作現場，避免遺留物在檢修設備上。 3.

3、2.6 在部分停電作業時，應使用遮欄將帶電部分隔離起來，使工作人員與帶電體之間保持一定的距離。人體與帶電體的最小距離為： 1kV及以下0.1m10kV0.7m35kV1.0m110kV1.5m220kV2.5m3.2.7以上停電完畢后必須懸掛停電警示牌，并通知調度室，做好記錄，停電操作必須嚴格執行“手指口述”安全確認法進行操作。3.3放電時應注意的事項 3.3.1 放電的目的是為了消除檢修設備上的殘存電荷，以確保檢修人員的安全，所以必須嚴格、認真地執行。 3.3.2 放電應采用專用的導線，一般都使用絕緣棒操作，人體不得與放電導體相碰觸。 3.3.3 線與線之間、線與地之間均應放電，電纜與電容器

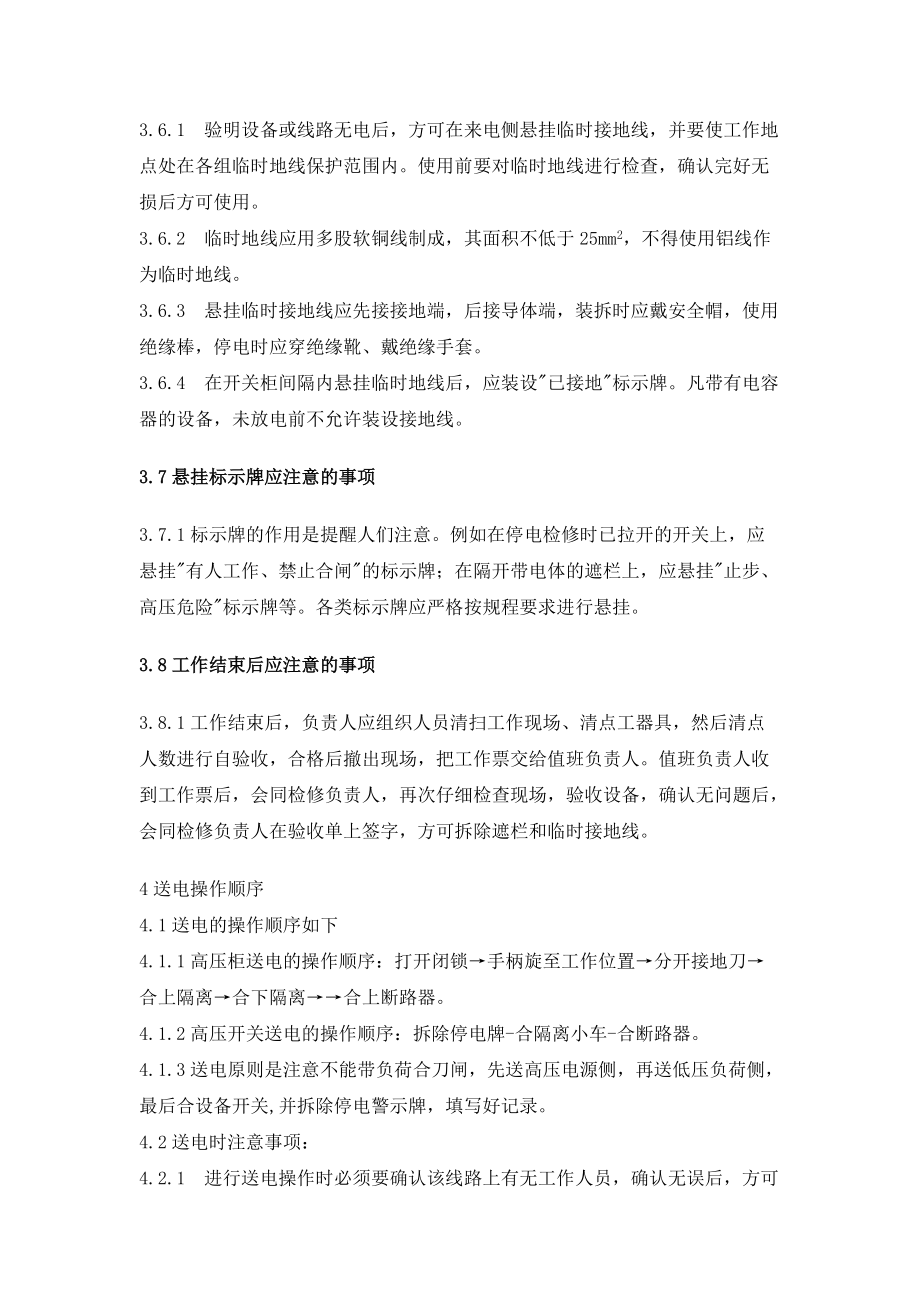

4、的殘存電荷較多，要特別注意，一定要將殘余電荷放凈。 3.4驗電時應注意的事項 3.4.1 設備被從電網中切除后，為確保設備或線路不再帶有電壓，應按該設備或線路的電壓等級選用相應的驗電器進行驗電。 3.4.2 驗電前先檢查驗電器是否外觀無損壞，再在帶電設備上先進行試驗，確認驗電器完好后方可使用。 3.4.3 驗電時，不要用驗電器直接觸及設備的帶電部分，而應逐漸靠近帶電體，至燈亮或風輪轉動或語音提示為止。應注意不要讓驗電器受鄰近帶電體影響。 3.4.4 驗電時，必須三相逐一驗電，不可圖省事。 3.5掛地線時應注意的事項 3.6.1 驗明設備或線路無電后，方可在來電側懸掛臨時接地線，并要使工作地點處

5、在各組臨時地線保護范圍內。使用前要對臨時地線進行檢查，確認完好無損后方可使用。 3.6.2 臨時地線應用多股軟銅線制成，其面積不低于25mm2，不得使用鋁線作為臨時地線。 3.6.3 懸掛臨時接地線應先接接地端，后接導體端，裝拆時應戴安全帽，使用絕緣棒，停電時應穿絕緣靴、戴絕緣手套。 3.6.4 在開關柜間隔內懸掛臨時地線后，應裝設已接地標示牌。凡帶有電容器的設備，未放電前不允許裝設接地線。 3.7懸掛標示牌應注意的事項 3.7.1標示牌的作用是提醒人們注意。例如在停電檢修時已拉開的開關上，應懸掛有人工作、禁止合閘的標示牌；在隔開帶電體的遮欄上，應懸掛止步、高壓危險標示牌等。各類標示牌應嚴格按

6、規程要求進行懸掛。 3.8工作結束后應注意的事項 3.8.1工作結束后，負責人應組織人員清掃工作現場、清點工器具，然后清點人數進行自驗收，合格后撤出現場，把工作票交給值班負責人。值班負責人收到工作票后，會同檢修負責人，再次仔細檢查現場，驗收設備，確認無問題后，會同檢修負責人在驗收單上簽字，方可拆除遮欄和臨時接地線。4送電操作順序4.1送電的操作順序如下4.1.1高壓柜送電的操作順序：打開閉鎖手柄旋至工作位置分開接地刀合上隔離合下隔離合上斷路器。4.1.2高壓開關送電的操作順序：拆除停電牌-合隔離小車-合斷路器。4.1.3送電原則是注意不能帶負荷合刀閘，先送高壓電源側，再送低壓負荷側，最后合設備

7、開關,并拆除停電警示牌，填寫好記錄。4.2送電時注意事項：4.2.1 進行送電操作時必須要確認該線路上有無工作人員，確認無誤后，方可按規定程序送電。4.2.2 操作中有疑問時，不準擅自更改操作記錄和操作票，必須向當班調度員報告，弄清楚后在進行操作。4.2.3 操作時操作人要填寫操作票，每張操作票只準填寫一項操作任務，操作票應用鋼筆和圓珠筆填寫，且字跡工整清晰。4.2.4 變電所停、送電工作的命令由值長下達，其他任何人無權對變電工下達停送電指令。電氣班核實停送電工作的安全措施落實情況，電氣運行人員必須將申請停送電工作負責人姓名、檢修內容、停送電時間、等記錄在案。4.2.5 停送電工作票簽發和檢查

8、前必須提出申請，許可后辦理工作票，變電所值班員憑工作票填寫操作票，按操作票程序進行操作，并按工作票的要求設置臨時安全裝置及標志。4.2.6 在變電所或配電點作業時，必須由工作負責人帶領工作，落實各項安全技術措施。若實際現場工作負責人與工作票負責人不一致時，電氣班長必須禁止該項作業，變電所值班人員有權拒絕停電、送電作業。5停送電工作票制度及填寫規定、執行順序5.1停送電工作票操作規程5.1.1 變電所停、送電工作都要使用工作票，工作票格式及填寫方法應符合水利電力部頒發的電業安全工作規程中規定的第一種工作票的要求，并要指定專人負責，憑工作票進行工作。5.1.2 工作票要用鋼筆或圓珠筆填寫，內容正確

9、、措施有力、字跡清晰，一式三份。一份由簽發人存，一份由變電所值班員收執，另一份由調度室收執。按時移交，不得任意涂改。如有個別錯、漏字需修改時，應字跡清楚。5.1.3 一個工作負責人只能發給一張工作票。5.1.4 若一個電氣連接或一個配電裝置全部停電，則所有不同地點的工作，可以發給一張工作票，但要詳細填明工作內容。幾個班同時工作時，工作票可發給一個總負責人，在工作班成員欄內只填寫各班負責人，不必填寫全部工作人員名單。5.1.5 若在預定時間，一部分工作尚未完成，仍須繼續工作而不妨礙送電時，在送電前，應按照送電后現場設備帶電情況，辦理新的工作票，采取必要的安全措施后，方可繼續工作。5.1.6 事故

10、搶修工作可不用工作票，但調度室、變電所值班員應記入記錄薄內，在開始工作前必須做好安全措施，并指定專人進行監護。5.1.7 工作票有破損不能繼續使用時，應補填新的工作票。5.1.8 工作票中所列人員的安全責任主要包括：5.1.8.1 工作票簽發人：5.1.8.2 工作必要性；5.1.8.3 工作是否安全；5.1.8.4 工作票上所填安全措施是否正確完備；5.1.8.5 所派工作負責人和工作班人員是否適當和足夠，精神狀態是否良好。5.1.9工作負責人：5.1.9.1 正確安全地組織工作；5.1.9.2 結合實際進行安全思想教育；5.1.9.3 督促、監護工作人員遵守規程規定；5.1.9.4 負責檢

11、查工作票所填安全措施是否正確完備和變電所值班員所做的安全措施是否符合現場實際條件；5.1.9.5 工作前對工作人員交待安全事項；5.1.9.6 工作班人員變動是否合適。5.1.10工作許可人：5.1.10.1 工作必要性；5.1.10.2 工作是否安全；5.1.10.3 負責審查工作票所列安全措施是否正確完備；是否符合現場條件；5.1.10.4 對工作票中所列內容即使發現很小的疑問，也必須向工作票簽發人詢問清楚，必要時應要求作詳細的補充。5.1.11調度室值班員：5.1.11.1負責核實工作票所列安全措施落實情況；5.1.11.2負責掌握停送電檢修工作的全過程，負責下達停電指令、開工指令、送電

12、指令。5.2停送電工作票的填寫規定5.2.1 編號（各變電所分開管理，必須連號）。5.2.2 工作負責人：填該項檢修工作負責人姓名。5.2.3 班組：填從事該項檢修工作的專業班組。5.2.4 工作班人員：工作班人員5人以下，填寫所有工作人員姓名（不包括工作負責人）；超過5人，填足5人后只填共計多少人數（包括工作負責人）。5.2.5 工作內容和工作地點：指在高壓電氣設備及纜線上從事檢修或其它工作。對單一工作應詳細填寫工作內容和工作地點，非單一工作應填寫主要工作內容和主要工作地點，主要工作設備應填寫設備名稱編號。5.2.6 計劃工作時間：指操作開始到檢修工作結束的預計時間。5.2.7 安全措施：指

13、值班員在進行倒閘操作及設置安全措施時需注意的運行方式、操作順序和接地線設置地點。5.2.8工作票簽發人填寫內容：5.2.8.1按工作需要應斷開的全部開關的斷路器，包括填寫前已斷開的開關斷路器，并將手車由工作位置退至試驗位置或并斷開上下隔離開關。應寫明其雙重編號。5.2.8.2應裝設的地線：應寫明各組地線的具體裝設地點（包括接地刀閘）。5.2.8.3應設遮攔、應掛標示牌：寫明應設遮攔與應掛標示牌的名稱、具體地點、朝向范圍及開關、刀閘名稱和編號。5.2.9變電所值班人員填寫內容：5.2.9.1按工作需求具體填寫已斷開的開關斷路器，并將手車由工作位置退至試驗位置的開關名稱和編號，不得用“同左”字樣。

14、5.2.9.2按工作票簽發人要求具體填寫接地線實際裝設地點及地線編號和共計數量，包括接地刀閘。5.2.9.3寫明已設遮攔與已掛標示牌的名稱、具體地點、朝向范圍及開關、刀閘名稱和編號。5.2.9.4許可開始工作時間：值班員完成施工現場安全措施后，會同工作負責人一同檢查所做安全措施，雙方在工作票上簽名后，向調度室申請，調度室發出“許可開工令”。此時為許可開始時間。5.2.9.5工作負責人變動：工作負責人變動時，應由工作負責人向調度室值班員申請，再由調度室值班員通知工作票簽發人填寫離去和變更的工作負責人姓名，并通知變電所值班員。5.2.9.6工作人員變動時應經工作負責人同意。變動的工作人員到新地點時

15、，接受班的工作負責人應詳細交待工作任務、安全措施、帶電部位等相關事宜。5.2.9.7工作票延期：工作不能按計劃完成，工作負責人應于計劃竣工前30分鐘向調度室提出申請，調度許可后方可辦理延期。變電所值班員和工作負責人雙方簽名后，工作票延期方生效。5.2.9.8工作終結：工作終結時間為調度室下達“送電令”的時間，變電所值班員簽名，并填寫下達“送電令”的調度室值班員姓名及工作負責人姓名后開始填寫送電操作票，操作完畢后，在工作票上填寫拆除的接地線（包括接地刀閘）組數，此時工作票終結。5.2.9.9備注：填寫以上各欄目以外的必要補充措施和有關問題。5.3工作票的執行順序5.3.1 工作票須由工作負責人親

16、自送交變電所值班員和調度室值班員手中。5.3.2 接受工作票5.3.3 調度室值班員接到工作票后，向工作負責人下達停送電任務，并將工作負責人姓名、停送電內容、記錄在案。5.3.4 變電所值班員收到工作票后進行以下審核：5.3.4.1 工作票用鋼筆或圓珠筆填寫，票面整潔無破損。填寫工整，字跡清潔，敘述正確，術語符合規范，無任意涂改。如有個別錯別字漏字需修改，應字跡清楚。5.3.4.2 工作票編號正確（和前張連號，否則詢問簽發人）。5.3.4.3 工作票簽發人、工作負責人具備資格（公布人）。5.3.5工作班人數填寫：5.3.5.1單一班組工作時，若人數不超過5人時，必須填寫全部人員姓名；超過5人時

17、，則填寫5人后，再填寫共計人數。5.3.5.2幾個班組共用一張工作票時，只需填寫每個班組工作負責人姓名和包括工作負責人在內的共計人數。5.3.6工作內容填寫詳細、清楚，設備應寫雙重名稱。5.3.7計劃工作時間為自操作開始時間至工作完畢的預計時間。5.3.8斷開按工作需要應斷開的全部開關的斷路器，包括填寫前已斷開的開關斷路器，并將手車由工作位置退至試驗位置或并斷開上下隔離開關。5.3.9 裝設地線要寫明裝設地線的確切地點和應合的接地刀閘。5.3.10 填寫應設遮欄、應掛標示牌的名稱和地點，要求詳細、正確（精確到柜子刀閘、開關手把）。5.3.12 變電所值班員審核無誤后，填寫收到工作票的時間，并填

18、寫自己姓名。若審查有問題，應及時與工作票簽發人聯系，由簽發人負責電話更改。5.3.13 變電所值班員根據工作票簽發人填寫的內容填寫停電操作票。5.3.14 變電所值班員會同工作負責人一起向調度室值班員提出停電申請，申請時工作負責人要匯報自己姓名、停送電密碼、工作內容。5.3.15 得到調度室值班員許可后，變電所值班員按照操作票內容開始操作。操作時必須一人監護唱票，一人操作，操作人必須戴絕緣手套，穿絕緣靴并站在絕緣臺上。5.3.16 填寫工作票安全措施：變電所值班人員在完成倒閘操作及做完現場措施后，逐項填寫工作票安全措施。5.3.16.1按工作需求具體填寫已斷開的開關斷路器，并將手車由工作位置退

19、至試驗位置的開關名稱和編號。5.3.16.2按工作需求具體填寫接地線實際裝設地點及地線編號和共計數量，包括接地刀閘。5.3.16.3寫明已設遮攔與已掛標示牌的名稱、具體地點、朝向范圍及開關、刀閘名稱和編號。5.3.17 填寫完安全措施欄后，會同工作負責人一同檢查所做安全措施，檢查無誤后，向調度室申請開工，調度室發出“許可開工令”后由變電所值班員填寫許可開始工作時間及調度室值班員姓名，工作負責人簽名。此時方可開工，工作負責人可帶領工作班成員開始進行檢修工作。5.3.18 全部檢修工作完成后，工作班清掃、整理工作現場。工作負責人檢查被檢修設備及回路應恢復到完好狀況，待全體工作人員撤離工作地點后，工

20、作負責人再向調度室申請送電，申請送電時要匯報自己姓名、送電密碼、工作內容，檢修完成情況。然后由調度室向變電所值班員下達“送電指令”，變電所值班員在工作票上填寫工作終結時間，簽名并填寫下達“送電指令”的調度室值班員姓名和工作負責人姓名。5.3.19 變電所值班員按規定填寫送電操作票。5.3.20 變電所值班員根據送電操作票內容進行操作，操作時一人監護唱票，一人操作，操作人必須戴絕緣手套，穿絕緣靴并站在絕緣臺上。5.3.21 操作完畢后變電所值班員在工作票上填寫拆除的接地線（包括接地刀閘）組數。5.3.22 工作票及操作票由變電所保存一月后，上交資料科統一管理。5.4倒閘操作票的填寫規定及執行順序

21、5.4.1倒閘操作票的填寫規定5.4.1.1 編號：由各值班人員統一編號使用。5.4.1.2 操作開始時間和終了時間：指操作開始時間和終了的實際時間。5.4.1.3 操作任務：每張操作票只能填寫一個操作任務（如停送電操作不能填寫一張操作票），且填設備的雙重號.所謂一個操作任務，指根據同一個操作命令，為了相同的操作目的而進行的一系列相互關聯的依次進行的倒閘操作過程。5.4.1.4 一個操作任務多頁操作票時，頁尾末項填寫“末完轉下頁XX號”，在下頁的操作票任務欄填寫續頁時，首項應填寫“接上頁XX號” 。5.4.1.5 操作項目(1).停電操作票5.4.1.5.1 按工作需要斷開XX號開關的斷路器。

22、5.4.1.5.2 檢查XX號開關斷路器是否已在斷開位置。5.4.1.5.3 將XX號開關手車由工作位置退至試驗位置或斷開XX號開關上下隔離。5.4.1.5.4 檢查XX號手車是否已在試驗位置或檢查隔離開關是否已在斷開位置。5.4.1.5.5 在XX號開關負荷側裝設接地線或合上開關接地刀閘。5.4.1.5.6 在XX號開關前懸掛安全警示牌，在變電所內檢修時須在帶電部分設置紅色警戒線，并懸掛安全警示牌。5.4.1.6送電操作票5.4.1.6.1 摘除在XX號開關前懸掛的安全警示牌和警戒線。5.4.1.6.2 拆除在XX號開關負荷側裝設的接地線或斷開接地刀閘。5.4.1.6.3 將XX號開關手車由

23、試驗位置推至工作位置或合上XX號開關下隔離，然后合上開關上隔離。5.4.1.6.4 檢查XX號手車是否已在工作位置或檢查隔離開關是否已在合上位置。5.4.1.6.5 合上XX號開關斷路器。5.4.1.6.6 檢查XX號開關斷路器是否已在合上位置。5.4.1.6.7 每項操作完畢后應做記號“對” ，全部操作完畢后應從第一項開始逐項檢查操作項目。5.4.1.6.8 簽名：倒閘操作票寫好后（操作人寫），監護人（唱票人）審核無誤后，方可簽名。在上一班填寫好的操作票，本班均應由操作人、監護人親自核對，無誤后依次簽名方可有效。5.4.1.6.9 填寫操作票必須使用設備的雙重名稱及正規術語。5.4.1.6.

24、10 裝設或拆除地線必須寫明裝設地線的確切位置和地線編號。5.4.1.6.11 嚴禁并項、漏項，不得填項、倒項。5.4.1.6.12 如有個別錯漏字需要修改時，應做到字跡清楚并加蓋修改人私章，每張操作票的修改字不得超過3個，否則另填新票。下列內容不得涂改：5.4.1.6.12.1 設備名稱、編號。5.4.1.6.12.2 終止符號。5.4.1.6.12.3 操作動詞，如“斷開”、“合上”等。5.4.1.6.12.4 操作票用鋼筆或圓珠筆填寫，字跡清楚、票面整潔。5.4.1.7倒閘操作票執行順序及執行規定5.4.1.7.1根據停送電工作票及接受上級倒閘操作命令5.4.1.7.1.1 操作命令由變

25、電所當班值班長負責接受，并記入電話記錄薄中。5.4.1.7.1.2 發布命令方或接受命令方應首先互報單位名稱和個人姓名。5.4.1.7.1.3 雙方要使用正規操作術語和設備雙重名稱，語音清晰、準確，做到明確操作任務、范圍、時間、安全措施及被操作設備的狀態。5.4.1.7.1.4 受令人復誦無誤后方可執行。5.4.1.7.2填寫倒閘操作票5.4.1.7.3審核倒閘操作票（1）、值班人根據模擬系統圖或供電系統圖核對操作票無誤后，簽名。（2）、若操作票由上班移交時，接班的操作人、值班長分別審核，簽名。5.4.1.7.4進行模擬操作（1）、值班長根據操作票所列項目逐項發布模擬操作令，操作人復誦后更改模

26、擬系統圖。（2）、裝設地線模擬操作時，必須在模擬系統圖相應位置以手指復誦地線編號在此已裝設完畢。5.4.1.7.5準備操作用具（1）、檢查驗電筆，接地線是否干燥清潔、合格，數量是否齊全。（2）、檢查絕緣手套、絕緣靴是否干燥清潔，無漏氣、破損。（3）、準備好有關鑰匙。5.4.1.7.6實際操作（1）、監護人手持操作票，攜帶開鎖鑰匙，操作人戴絕緣手套、穿絕緣靴一起前往被操作設備。（2）、操作前必須核對設備名稱、編號和位置。（3）、操作人根據監護人核對設備名稱、編號，手指點操作應動部件，復誦并聲音洪亮。關鍵詞：配電規程煤礦（4）、監護人確認操作人手指部位正確、復誦無誤后，發出“對，執行”的操作命令，

27、操作人方可實施操作，操作完畢后，操作人必須匯報“操作完畢”口令。（5）、監護人在操作人完成操作并確認無誤后，在操作票該欄做“對”記號，方可發出下一項操作或檢查命令。（6）、監護人發出檢查命令后，操作人應認真按要求內容進行逐項檢查，確認無問題后復誦檢查命令，并報告“檢查完畢”，監護人同時進行檢查，無問題并聽到操作人復誦后在該欄前做“對”記號。（7）、驗電應使用電壓等級相符且合格的驗電筆，先在有電的設備上試驗良好，然后在停電設備上三相分別驗電。（8）、接地線編號及裝設位置必須和操作票所列對應一致。（9）、接地線必須用專用線頭固定，先接接地端后接三相導體，且嚴禁纏繞接地。（10）、嚴格按操作票所填寫

28、的順序依次操作。（11）、操作中途不得換人，監護人、操作人要精力集中，不得做與操作無關的事情。（12）、不經值班領導同意、許可，不得使用“萬能鑰匙”，更不得退出或解除閉鎖。（13）、操作中發生疑問時，立即停止操作，向工作票簽發人或發布命令方匯報，弄清問題后再進行操作，不準擅自更改操作票中任何項目的內容。5.4.1.7.7復查（1）、全部操作完畢，監護人、操作人應全面復查被操作設備的狀態、儀表和信號指示，操作票有無遺漏，模擬系統圖與實際是否相符。（2）、復查無誤在操作票上加蓋“已執行”章。（3）、在操作票上填寫操作終了時間。注：無模擬系統圖時根據本所供電系統圖進行。5.4.1.7.8倒閘操作必須

29、由兩人執行，其中一人對設備較為熟悉者作監護。5.4.1.7.9電氣設備停電后，即使是事故停電，在未打開有關隔離開關和做好安全措施以前，不得觸及設備和進入遮攔，以防突然來電。5.4.1.7.10在發生人身觸電事故時，為了解救觸電人，可以不經許可，既行斷開有關設備的電源，但事后必須立即向上級報告。5.4.1.7.11下列各項工作可以不使用操作票：5.4.1.7.11.1事故處理。5.4.1.7.11.2拉合斷路器的單一操作。5.4.1.7.11.3拉開接地刀閘，或拆除全所僅有的一組接地線。上述操作應記入記錄薄內。5.4.1.7.12操作票應先編號，按照編號順序使用。作廢的操作票，應蓋“作廢”章，已

30、操作完畢的操作票應蓋“已執行”章。5.5工作許可制度5.5.1高壓變電所及站內高壓設備、纜線和低壓變電所的電氣設備，室內的電氣設備的檢修由值長提出計劃，運管領導批準后執行，但影響面較小，涉及地方不多，影響面積小的也應經生產值班長批準，方可進行工作。5.6工作監護制度高壓電氣設備的檢修，必須有兩人以上進行，其中對現場比較熟悉，經驗豐富的一人應為監護人，其他可作操作人。5.7工作間斷、轉移和終結制度5.7.1工作間斷時，工作班人員應從工作現場撤出，所有安全措施保持不動，工作票仍由工作負責人執存。間斷后繼續工作，無須通過工作許可人。每日收工后，應清掃工作地點。次日復工時，工作負責人必須重新檢查安全措

31、施是否符合工作票要求，方可工作，若無工作負責人，工作人員不得開工。5.7.2在未辦理工作票終結手續以前，變電所值班員不準將施工設備合閘送電。在工作間斷期間，但應先通知工作負責人，帶領工作班人員撤離工作地點，在得到他們可以送電的答復后方可執行，并應采取下列措施:5.7.2.1拆除臨時遮攔，接地線和標志牌，恢復常設遮攔，換掛“止步，高壓危險！”的標示牌。5.7.2.2必須在所有通路派專人守候，以便告訴工作班人員“設備已經合閘送電，不得繼續工作”。工作票未交回以前，守候人員不得離開守候地點。5.7.3檢修工作結束以前，若需對設備試加工作電壓，可按下列步驟進行：5.7.3.1全體工作人員撤離工作地點。

32、5.7.3.2將該系統的所有工作票收回，拆除臨時遮攔、接地線和標示牌，恢復常設遮攔。5.7.3.3應在工作負責人和值班人員進行全面檢查無誤后，由變電所值班員進行加壓試驗。工作班若繼續工作時，應重新履行工作許可手續。5.7.4在同一電氣連接部分用同一工作票依次在幾個工作地點進行轉移工作時，全部安全措施由變電所值班員在開工前一次做完，不需再辦理轉移手續，但工作負責人在轉移工作地點時應向工作人員交待帶電范圍、安全措施和注意事項。5.7.5全部檢修工作完成后，工作班清掃、整理工作現場。工作負責人檢查被檢修設備及回路應恢復到完好狀況，待全體工作人員撤離工作地點后，工作負責人再向調度室申請送電，申請送電時

33、要匯報自己姓名、工作內容，完成情況。然后由調度室向變電所值班員下達“送電指令”，變電所值班員在工作票上填寫工作終結時間，簽名并填寫下達“送電指令”的調度室值班員姓名和工作負責人姓名。變電所值班員操作完畢后，填寫拆除接地線的組數，工作票方告終結。5.7.6只有在同一停電系統的所有工作票結束，拆除所有接地線、臨時遮欄和標示牌，恢復常設遮攔，并到到調度室許可命令后，方可合閘送電。5.8保證安全的技術措施，在全部停電或部分停電的電氣設備上工作時，必須采取下列措施：即停電、驗電、裝設接地線、懸掛標示牌和裝設遮攔等。以上這些措施由變電所值班員執行。對于無經常值班人員的電氣設備，由斷開電源人執行，并應有監護

34、人在場。其具體規定如下：5.8.1停電5.8.1.1檢修工作地點，必須停電的設備有：5.8.1.1.1需檢修設備。5.8.1.1.2與工作人員在進行中正?；顒臃秶木嚯x小于下表規定的設備。工作人員正?；顒臃秶c帶電設備的安全距離5.8.1.1.3帶電部分在工作人員后面或兩側無可靠安全措施的設備。5.8.1.2將檢修設備停電時，必須把各方面的電源完全斷開。禁止在只經開關斷開電源的設備上工作。必須拉開刀閘（或退出手車），使各方面至少有一個明顯的斷開點。與停電設備有關的變壓器與電壓互感器，必須從高、低壓兩側斷開，防止向停電檢修設備反送電。雙回路供電的電氣設備，檢修其中一回路時，必須將另一回路也要停電，防止反送電。5.8.1.3斷開斷路器和隔離開關的操作電源，隔離開關操作手把必須鎖住。5.8.2驗電1、驗電時，必須用電壓等級合適而且合格的驗電器進行驗電，驗電前應先在有電設備上進行驗電，確認驗電器完好。2、高壓驗電必須戴絕緣手套。3、表示設備斷開和允許進入間隔的信號、經常接入的電壓表等，不得作為設備有無電壓的根據。但如果指示有電，則禁止在該設備上工作。5.8.3裝設接地線5.8.3.1 當驗明設備確已無電壓后，應立即將檢修設備接地并三相短路。這是防止工作地點突然來電保護工作人員安全
