1、2、往復式壓縮機開機步驟?(1)準備與檢查工作1、操作人員必須對壓縮機流程、操作比較熟練,且佩帶好勞保及防爆工具。2、操作人員對機組及周圍現場認真檢查清理,要求主機及附屬設備整潔,零、附件齊全完好,壓力表手閥微開,周圍現場無雜物。3、內操檢查DCS遠傳儀表、聯鎖系統是否有異常,如有異常即使聯系儀表處理。檢查N2、儀表風、循環水壓力是否正常,如不正常與調度聯系協調解決。開機前通知電氣將用電設備送電。4、外操檢查潤滑系統:1)、檢查潤滑系統壓力表,溫度計等就地指示儀表應齊全完好。2)、檢查機身油池潤滑油情況,油質應清澈明亮,無明顯雜質,無乳化現象,如不合格應更換新油,油位應控制在稍高于油看窗的1/
2、2-2/3處(以確保運轉后的油位正常)。若冬季油溫低于27時,應啟動電加熱器,至45時加熱器自動停止。 3)、檢查高壓電機前后徑向軸承潤滑油情況,油質不合格應更換新油,油位應控制在稍高于油看窗的1/2-2/3處,以上看窗為準。4)、檢查輔助油泵完好待用。 5)、以上確認無誤后將潤滑油系統流程改通。5、外操檢查冷卻水系統:1)、檢查冷卻水系統壓力表,溫度計等就地指示儀表應齊全完好。2)、水箱水質應清澈透明,不發黑不發黃,不合格應將水放凈,補充新水置換。 3)、水箱液位應控制在60%-80%之間(首次進水管路系統補水運行一段時間后,若水箱液位下降,應補水至正常操作液位)。冬季

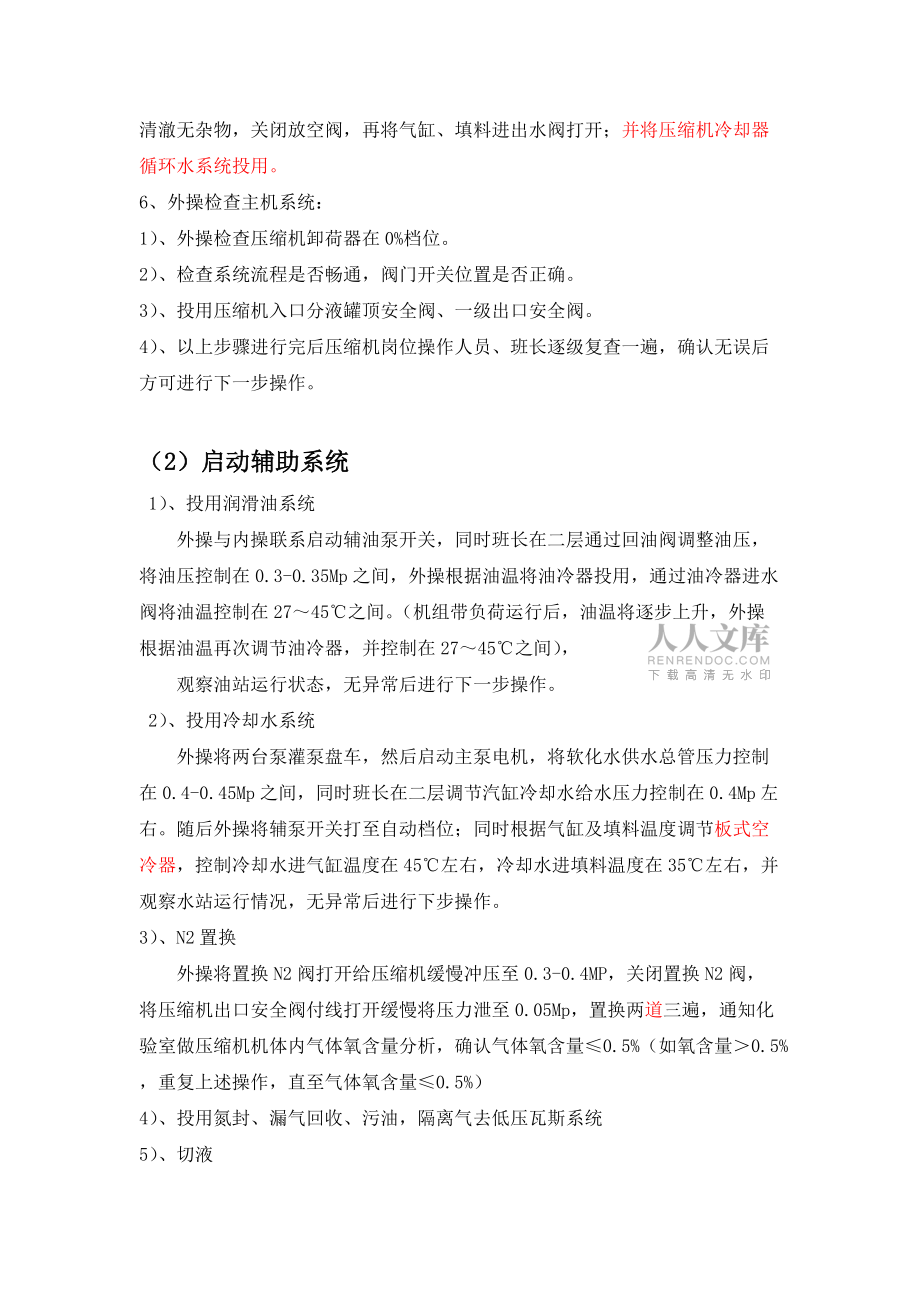

3、水箱水溫應不低于46,如果低于46應稍開水箱電加熱器將水溫升至46(以防止水溫過低造成對汽缸壁的沖擊)。4)、冷卻水泵軸承箱油質正常,油位在1/2-2/3處。5)、檢查主輔水泵完好待用。6)、以上確認無誤后將循環冷卻水系統流程改通,打開主管放空排水,若水質清澈無雜物,關閉放空閥,再將氣缸、填料進出水閥打開;并將壓縮機冷卻器循環水系統投用。6、外操檢查主機系統:1)、外操檢查壓縮機卸荷器在0%檔位。2)、檢查系統流程是否暢通,閥門開關位置是否正確。3)、投用壓縮機入口分液罐頂安全閥、一級出口安全閥。4)、以上步驟進行完后壓縮機崗位操作人員、班長逐級復查一遍,確認無誤后方可進行下一步操作。(2)啟
4、動輔助系統 1)、投用潤滑油系統 外操與內操聯系啟動輔油泵開關,同時班長在二層通過回油閥調整油壓,將油壓控制在0.3-0.35Mp之間,外操根據油溫將油冷器投用,通過油冷器進水閥將油溫控制在2745之間。(機組帶負荷運行后,油溫將逐步上升,外操根據油溫再次調節油冷器,并控制在2745之間), 觀察油站運行狀態,無異常后進行下一步操作。 2)、投用冷卻水系統外操將兩臺泵灌泵盤車,然后啟動主泵電機,將軟化水供水總管壓力控制在0.4-0.45Mp之間,同時班長在二層調節汽缸冷卻水給水壓力控制在0.4Mp左右。隨后外操將輔泵開關打至自動檔位;同時根據氣缸及填料溫度調節板式空冷器,控制冷卻水進氣缸溫度在
5、45左右,冷卻水進填料溫度在35左右,并觀察水站運行情況,無異常后進行下步操作。3)、N2置換外操將置換N2閥打開給壓縮機緩慢沖壓至0.3-0.4MP,關閉置換N2閥,將壓縮機出口安全閥付線打開緩慢將壓力泄至0.05Mp,置換兩道三遍,通知化驗室做壓縮機機體內氣體氧含量分析,確認氣體氧含量0.5%(如氧含量0.5% ,重復上述操作,直至氣體氧含量0.5%)4)、投用氮封、漏氣回收、污油,隔離氣去低壓瓦斯系統5)、切液 外操將入口分液罐底部排污付線閥微開切液,聽到過氣后關閉切液閥。6)、以上步驟進行完后主操、班長逐級復查一遍,確認無誤后準備啟機。(3)機組啟動1)、盤車 外操啟動電動盤車機構,盤
6、車5分鐘,外操與內操聯系停盤車電機并將盤車器脫離至本位。2)、外操緩慢開壓縮機入口閥升壓,當機體壓力與入口平衡后,再將出口閥緩慢打開。3)、內操確認壓縮機具備開機條件,并將連鎖復位。4)、啟動主電機外操啟動主電機按鈕,并檢查機組各輔助系統運行狀態,確認正常后進行空負荷運行。5)、空負荷運行空負荷運轉十分鐘后,內操觀察曲軸各點溫度是否超溫,外操檢查確認壓縮機、電動機各運轉部位聲音、振動、溫度、油壓等是否正常,管線有無震動。0 f, V, b& u4 y8 t6)、帶負荷運行空負荷運轉正常后,經班長、主操確認后外操加負荷。機組加載至25%負荷運行,若氣缸排氣溫度正常,根據工藝需求,應逐步加
7、載至50%、75%直至100%負荷運行。外操在加負荷升壓過程中要特別注意檢查機組運轉情況,電流、振動、流量、排氣壓力等是否正常,內操加強監盤,調整操作。機組滿負荷運行后,隨著壓縮機出口壓力的升高,做好壓縮機本體的氣密和記錄工作,如發現異常,應立即采取措施降低負荷或停機處理(4)機組運行時的檢查與維護1)、注意機身油位高度,須保持在規定范圍內,以上面視鏡為準保持在1/22/3處。2)、經常檢查儀表所示的各壓力及溫度值,其值應符合壓縮機的各項技術指標。3)、經常注意傾聽機組工作的聲音,以及系統的工作情況。; 4)、電機的各點溫度和主機曲軸各點溫度值應在規定的范圍內。5)、在冬季,壓縮機停機后,應做
8、好防凍防凝工作。6)、壓縮機的開停車應在卸載后進行,尤其是開車,必須在零負荷狀態下進行,開車后的加負荷應緩慢進行。7)、經常檢查分液罐的液位,防止液位超高。我公司新氫壓縮機K101A由沈陽氣體壓縮機股份有限公司制造,結構形式為D型對動平衡型、4列3級壓縮、氣缸水冷有油潤滑、壓力循環潤滑、電機驅動,各列氣缸水平布置分布在曲軸兩側。以下為中石化操作規程??吹阶詈笠痪淠憔兔靼琢?。壓縮機都有回路或返回付線,操作正常不會超壓,不必非得先開出口。如果介質為液體不可壓縮,必須先開出口。11.1.3 壓縮機正常開機步驟(氫氣工況)11.1.3.1 聯系工作a.通知調
9、度,必須確保氮?dú)?、氫氣連續供給。b.通知電工、儀表、鉗工到場。c.通知車間值班人員到場。d.開車前水、風、電、汽供給符合開車要求。11.1.3.2 開車前檢查a.油位檢查,即機身油池、注油箱、電動機軸承箱油位符合要求、油標清晰。b.液位檢查,即級間各分液罐、水箱液位清晰符合要求。c.壓縮機組填料函充低壓氮保護,所有腔體排污閥打開。d.控制盤送電,畫面調用正常,試燈和音響正常。e.各儀表齊全好用。11.1.3.3 所有電加熱器(機身油箱、注油器、水箱、電機)投用到自動狀態。11.1.3.4 建立冷卻水循環a.投用循環水系統的所有閥門、冷卻器,通過玻璃看窗,檢查各冷卻點水的流通符合要求。b.投用軟
10、化水系統的冷卻器、過濾器 ,改好流程。c.主泵盤車23圈,啟動水泵,置輔助冷卻水泵為自動狀態(控制盤及現場的所有開關處于“合”位置),投用壓縮機缸套,填料函冷卻水閉路循環系統,通過玻璃看窗,檢查缸套和填料函冷卻水的流通符合要求。d.調整好水泵出口壓力在0.6 Mpa,水箱水溫在46左右。11.1.3.5建立潤滑油的循環a.檢查、確認潤滑油輔助油泵及軸頭泵流程無誤,將輔助油泵聯鎖開關置于手動位置,準備啟動輔助油泵。b.輔助油泵盤車23圈,啟動輔助油泵,確認系統無泄漏,油運正常,總管供油壓力在0.4Mpa以上。11.1.3.6 機組聯鎖調試(停工檢修后再次開機前做,正常開機時不做)11.1.3.6
11、.1潤滑油聯鎖保護a.當潤滑油壓力隆至0.20MPa時,報警及輔油泵自啟;b.當潤滑油壓力降至0.15MPa時,聯鎖三取二停車;c.當潤滑油壓力升至0.30MPa時,輔油泵自停。11.1.3.6.2水站聯鎖保護a.當軟化水壓力隆至0.30MPa時,報警及輔水泵自啟;b.當軟化水壓力升至0.40MPa時,輔助水泵自停。11.1.3.6.3潤滑油聯鎖調試方法:a.將輔油泵的聯鎖開關調至手動位置;b.啟動輔油泵,至油壓正常;c.將聯鎖開關調至自動位置;d.油壓高于0.30MPa,輔油泵自停;e.油壓低于0.20MPa時,報警,輔油泵自啟;f.將聯鎖開關調至手動位置;g.按鈕停潤滑油輔泵,油壓低于0.
12、15MPa時,聯鎖停車并報警。11.1.3.6.4水站聯鎖調試方法:a.將兩臺水泵的聯鎖開關調至手動位置;b.啟動兩臺水泵,至水壓正常;c.將輔助水泵聯鎖開關調至自動位置;d.水壓高于0.40MPa,輔助水泵自停;e.調節泵后回水箱閥門,當水壓低于0.30MPa時,報警,輔助水泵自啟;f.將輔助水泵聯鎖開關調至手動位置;g.重復be的步驟,使兩臺泵都得到調試。11.1.3.7 投用注油器,從止回閥窺視口檢查各注油點供油應正常。11.1.3.8 盤車2-3圈手動或電動盤車2-3圈,并使盤車機構處于“脫扣”位置。同時,控制畫面盤車器顯示為“脫扣”。電動盤車的方法如下:a.打開球閥,給風動系統加壓。
13、b.手動釋放彈簧負載的機械鎖定設施。c.按動控制臺上的按鈕起鈕起動電機此時應檢查轉動方向是否正確(與主機轉向一致)。d.當盤車裝置往飛輪方向移動時啟動限位開關,推動風動控制閥直到機械鎖定裝置卡入全連接位置,該開關必須內鎖以防止主電機起動。e.壓縮機不能盤車太過,盤到2-3周。f.釋放氣動控制閥。g.這時盤車設施向后滑,當?shù)竭_(dá)外面時可釋放機械鎖定設施,關閉球閥。11.1.3.9 打開負荷調節器的控制風線,將手柄板至空負荷位置,使全部吸氣閥片壓開。11.1.3.10 氮?dú)庵脫Qa.緩慢打開新氫機、循環機入口的氮?dú)忾y,向機內充壓至0.8Mpa。b.各緩沖罐、分離器排放油水。c.開
14、機出口放空閥,卸壓至0.2Mpa,反復進行(2-3)次,同時,檢查無泄漏。d.停止進氮?dú)狻?1.1.3.11 氫氣置換a.緩慢打開入口的氫氣閥,向機內充壓。壓力為系統壓力。b.各緩沖罐、分離器排放油水。c.開機出口放空閥卸壓。11.1.3.12 壓縮機開車前流程確認a.關閉三級出口閥、一級入口閥、放空閥,保證機體無壓。b.全開三回一,二回一,一回一,防止壓縮機啟動后高壓串低壓。c.其它各閥均處于關閉位置。d.室內、室外負荷開關必須為0%,負荷開關切換到現場控制,保證機組無負荷啟動。11.1.3.13 開車聯鎖條件確認潤滑油壓力PT1610
15、160; 0.25Mpa水站供水壓力PISA1651 0.25Mpa氣缸軟化水溫度TE-1621 25填料軟化水溫度TE-1622 22潤滑油總管溫度TE1626 &
16、#160; 27所有加熱器(2.5KW) 停用狀態盤車機構 脫開位置負荷開關 全部回零(室內、室外)主操室壓縮機TS3000上開機條件五個項目中指示燈全部為綠色,允許啟動指示燈為綠色。11.1.3.14 啟動a.壓縮機操作盤允許啟動指示燈“亮”,
