基于DSP的LCD液晶顯示器的控制

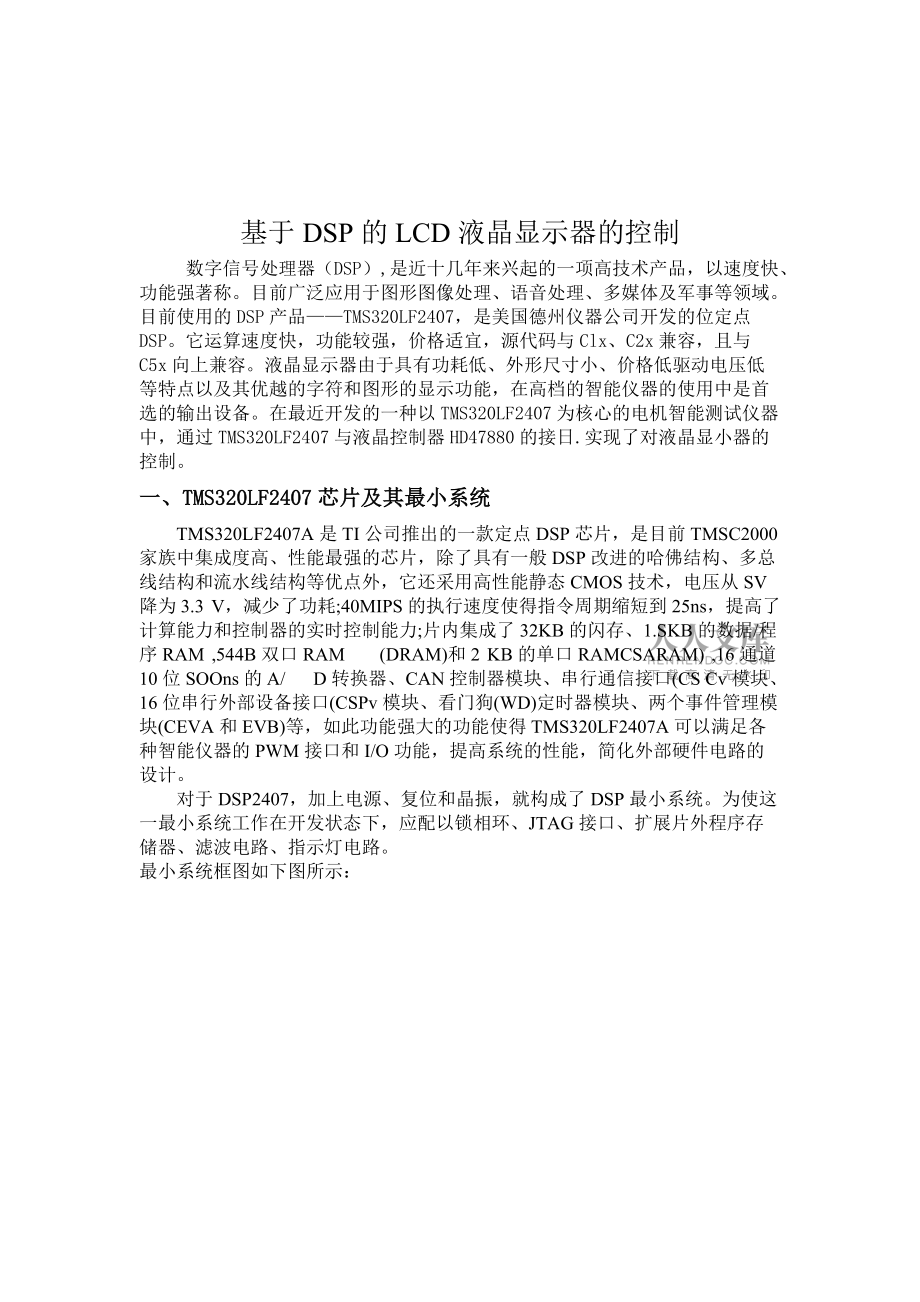

1、 DSP課程論文（設計）題 目 基于DSP的LCD液晶顯示器的控制院 系 信息工程學院 專 業 電子與通信工程學生姓名 黃 偉學 號 160408521010指導教師 張先庭二 一 七 年 五 月 二十八 日基于DSP的LCD液晶顯示器的控制 數字信號處理器（DSP）,是近十幾年來興起的一項高技術產品，以速度快、功能強著稱。目前廣泛應用于圖形圖像處理、語音處理、多媒體及軍事等領域。目前使用的DSP產品TMS320LF2407，是美國德州儀器公司開發的位定點DSP。它運算速度快，功能較強，價格適宜，源代碼與Clx、C2x兼容，且與C5x向上兼容。液晶顯示器由于具有功耗低、外形尺寸小、價格低驅動電

2、壓低等特點以及其優越的字符和圖形的顯示功能，在高檔的智能儀器的使用中是首選的輸出設備。在最近開發的一種以TMS320LF2407為核心的電機智能測試儀器中，通過TMS320LF2407與液晶控制器HD47880的接日.實現了對液晶顯小器的控制。一、TMS320LF2407芯片及其最小系統TMS320LF2407A是TI公司推出的一款定點DSP芯片，是目前TMSC2000家族中集成度高、性能最強的芯片，除了具有一般DSP改進的哈佛結構、多總線結構和流水線結構等優點外，它還采用高性能靜態CMOS技術，電壓從SV降為3.3 V，減少了功耗;40MIPS的執行速度使得指令周期縮短到25ns，提高了計算

3、能力和控制器的實時控制能力;片內集成了32KB的閃存、1.SKB的數據/程序RAM ,544B雙口RAM (DRAM)和2 KB的單口RAMCSARAM) ,16通道10位SOOns的A/ D轉換器、CAN控制器模塊、串行通信接口(CS Cv模塊、16位串行外部設備接口(CSPv模塊、看門狗(WD)定時器模塊、兩個事件管理模塊(CEVA和EVB)等，如此功能強大的功能使得TMS320LF2407A可以滿足各種智能儀器的PWM接口和I/O功能，提高系統的性能，簡化外部硬件電路的設計。對于DSP2407，加上電源、復位和晶振，就構成了DSP最小系統。為使這一最小系統工作在開發狀態下，應配以鎖相環、

4、JTAG接口、擴展片外程序存儲器、濾波電路、指示燈電路。最小系統框圖如下圖所示：1. 電源設計高穩定的電源對DSP系統的高性能運行有重要意義，由于最小系統耗電不高，因此設計一個簡單的穩壓電路即可。2. 鎖相環電路設計本設計采用外部時鐘電路，由于TMS320LF2407的最高運行頻率為40MHZ，所以當使用10MHZ外部時鐘時，通過設置SCSR的11-9位為111即可獲得最佳性能。使用外部時鐘時，PLL還有一個鎖相濾波電路，用于將時鐘電路的抖動降到最低。3. 晶體振蕩電路設計為節約成本，通常使用片內振蕩電路，與無源晶體、起振電容一起連接成三點式振蕩器來產生穩定時鐘。連接起振電容是為了保證正常的起

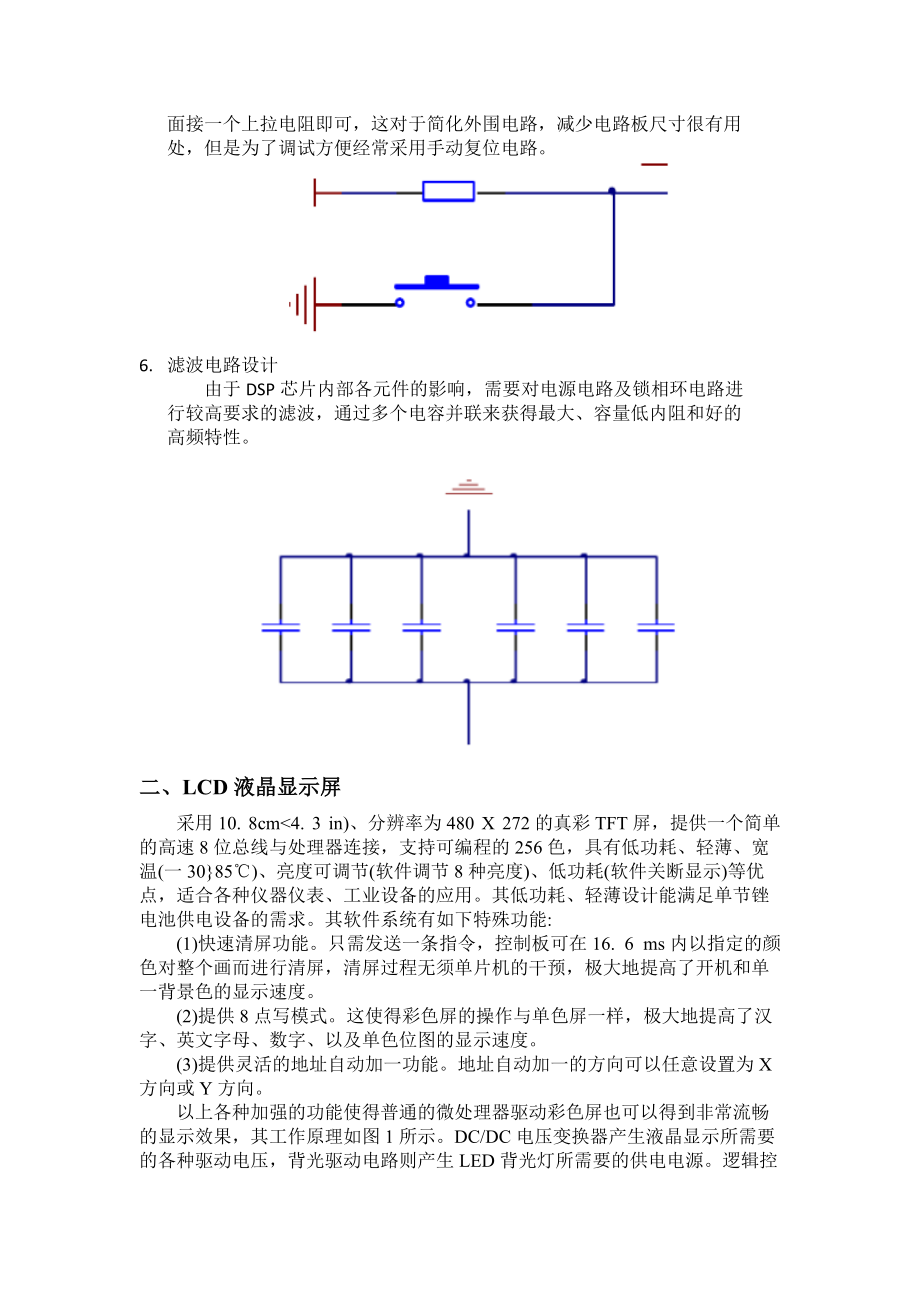

5、振，對振蕩頻率的影響極小。無源晶振需要借助于時鐘電路才能產生振蕩信號，相對于晶振而言缺點是信號質量較差，通常需要精確匹配外圍電路，更換不同頻率的晶體時周邊配置電路需要做相應的調整。4. 指示燈電路設計通過2407與LED燈連接，然后用軟件控制燈滅亮來檢驗最小體統是否能正常工作。5. 復位電路設計TMS320LF2407A內部帶有復位電路，因此可以直接RS復位引腳外面接一個上拉電阻即可，這對于簡化外圍電路，減少電路板尺寸很有用處，但是為了調試方便經常采用手動復位電路。6. 濾波電路設計由于DSP芯片內部各元件的影響，需要對電源電路及鎖相環電路進行較高要求的濾波，通過多個電容并聯來獲得最大、容量低

6、內阻和好的高頻特性。二、LCD液晶顯示屏采用10. 8cm<4. 3 in)、分辨率為480 X 272的真彩TFT屏，提供一個簡單的高速8位總線與處理器連接，支持可編程的256色，具有低功耗、輕薄、寬溫(一3085)、亮度可調節(軟件調節8種亮度)、低功耗(軟件關斷顯示)等優點，適合各種儀器儀表、工業設備的應用。其低功耗、輕薄設計能滿足單節銼電池供電設備的需求。其軟件系統有如下特殊功能: (1)快速清屏功能。只需發送一條指令，控制板可在16. 6 ms內以指定的顏色對整個畫而進行清屏，清屏過程無須單片機的干預，極大地提高了開機和單一背景色的顯示速度。 (2)提供8點寫模式。這使得彩色屏

7、的操作與單色屏一樣，極大地提高了漢字、英文字母、數字、以及單色位圖的顯示速度。 (3)提供靈活的地址自動加一功能。地址自動加一的方向可以任意設置為X方向或Y方向。 以上各種加強的功能使得普通的微處理器驅動彩色屏也可以得到非常流暢的顯示效果，其工作原理如圖1所示。DC/DC電壓變換器產生液晶顯示所需要的各種驅動電壓，背光驅動電路則產生LED背光燈所需要的供電電源。邏輯控制電路采用CPLD器件，利用獨有的緩沖技術，讓顯示與寫入數據同時進行，完全杜絕雪花現象，實現了畫而的高速更新，且互不干擾團。三、硬件設計本系統設計主要由微控制器DSP和LCD顯示器以及相關的電子元器件組成。系統硬件模塊接口如圖2所

8、示。系統中，LCD的顯示控制器映射在DSP2808的I/)空間，其數據/指令選擇、行/列地址的選擇以及數據的讀/寫選擇由DSP2808的UPI08 -UPI()12來控制LCD，實現功能的轉換。因此，對LCD的控制實際上是對映射在DSP2808的I/()口讀寫操作。 圖2中DSP與LCD顯示器之間采用兩片74HC245雙向總線驅動器，目的是保證系統有足夠的驅動性能，使系統能夠穩定工作。另外，74HC245的/E和DIR端都接地，低電平表示傳輸方向始終從A到B，芯片總是被使能。由于本設計基本功能是向LCD寫數據，所以可以通過DSP在每次初始化時將LCD的LRD引腳置1,防r.讀寫時序混亂。對LC

9、D相關寄存器的操作說明如表1.本系統使用DSP2808的系統時鐘100 MHz,對于此款DSP芯片，一個指令周期就是一個時鐘周期，即10 ns，速度非常快。由于DSP2808無總線，對LCD的讀操作要按讀寫時序的要求來完成。利用本款LCD特殊的8點寫模式，以及DSP的高速特性和LCD可編程256種色彩的優點，可使本系統的顯示模塊準確、快速和豐富多彩，更加動態地反映下位機的時實狀態，使系統調試和使用更加靈活和快捷。四、軟件設計考慮到程序的可移植性和軟件的可讀性，采用C語言作為開發語言，利用C語言靈活和結構豐富的特點，使系統能夠發揮較大作用和實現所要求的功能。首先，由于DSP2808無總線，對LC

10、D的寫操作要嚴格按照LCD的寫時序模擬總線，這也是設計中較為重要的環節，也是程序的關鍵所在。TFT480272-4. 3 LCD的寫時序圖如圖3所示。LCD模塊工作時序的完成主要通過控制信號的改變實現的，在確定操作時序后，通過片選信號CS以及地址線A1A0來改變數據線相關寄存器的狀態，通過改變控制寄存器的值可實現此款LCD強大的顯示功能，控制寄存器具體功能如表2所示。由于DSP速度較快(每條指令10ns)，此程序的關鍵在于寫操作引腳電平跳變的延時，延時選擇過小數據寫不進去，延時選擇過大則會導致屏幕刷新速度變慢，影響系統的顯示功能，具體程序中會用較為精確軟件延時方法來實現。本系統中DSP控制液晶

11、模塊軟件流程如圖4所示。系統上電、復位后，對系統的各項參數初始化，由于輸出口狀態對輸入LCD模塊的數據影響較大，所以必須要對各I()口清零。由于LCD之前狀態未知，所以要調用清屏子程序清屏。然后通過調用命令子程序即改變控制寄存器的第2一1位來設置前景色和背景色。最后通過調用命令子程序使能8點寫模式，調用寫地址子程序定好坐標，寫點陣數據到LCD顯示存儲器將要顯示的字體顯示在屏幕上。寫命令子程序如下：void wrcmd(uchar x)UpioDataRegs. UPACLEAR. bit. UPI08=1;UpioDataRegs. UPASET. bit. UPI09=1;UpioDataR

12、egs. UPACLEAR. bit. UPIO11=1;for(y=0;y2;Y+);databus=databus一x;UpioDataRegs. UPACLEAR. bit. UPI013=1;UpioDataRegs. UPASET. bit. UPI013=1;UpioDataRegs. UPASET. bit. UPIO11=1;寫數據子程序:void wrdat(uint x)UpioDataRegs. UPASET. bit. UPI08=1;UpioDataRegs. UPASET. bit. UPI09=1;UpioDataRegs. UPACLEAR. bit. UPIO

13、11=1;for(y=0;y2;Y+);databus=databus一x;UpioDataRegs. UPACLEAR. bit. UPI013=1;UpioDataRegs. UPASET. bit. UPI013=1;UpioDataRegs. UPASET. bit. UPIO11=1;寫地址子程序只是改變A1A0的狀態與命令，與數據子程序類似，程序名為:wradd(uint x,uint y);下而是一個完整的寫字程序:void wrdz(uint a，uint b，char*chn，uint fc，uintbe，uint type)uint i;wrcmd(Ox02);wrdat(fc);wrcmd(Ox04);wrdat(bc);for(i=U;iG16;i+)wrcmd(Ox01);wradd(a，bpi);if(type) wrdat(chn巨2*i;wrdat(chn巨2*ill);elsewrdat( chni);程序中，通過調用命
